نظرة عامة على المنتج

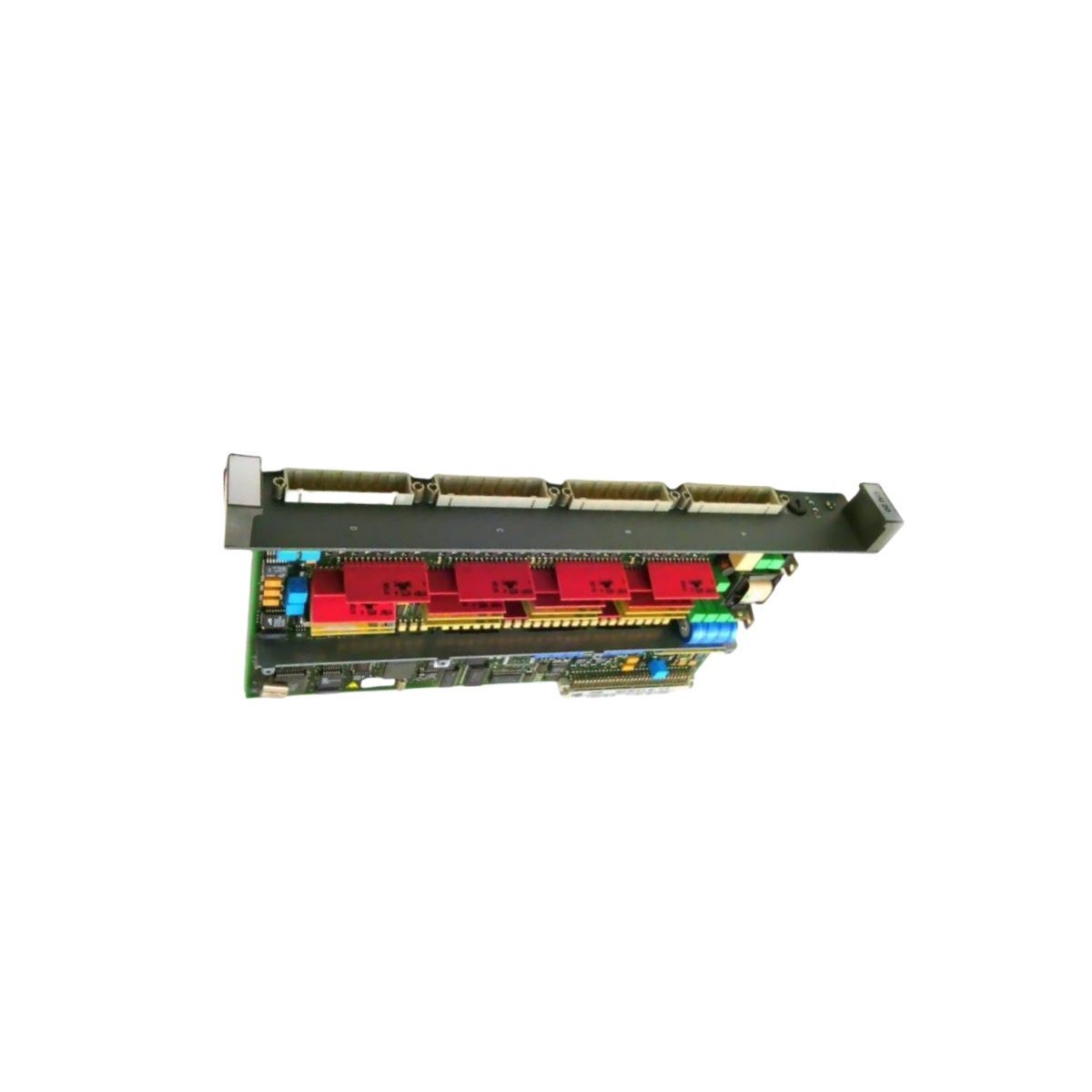

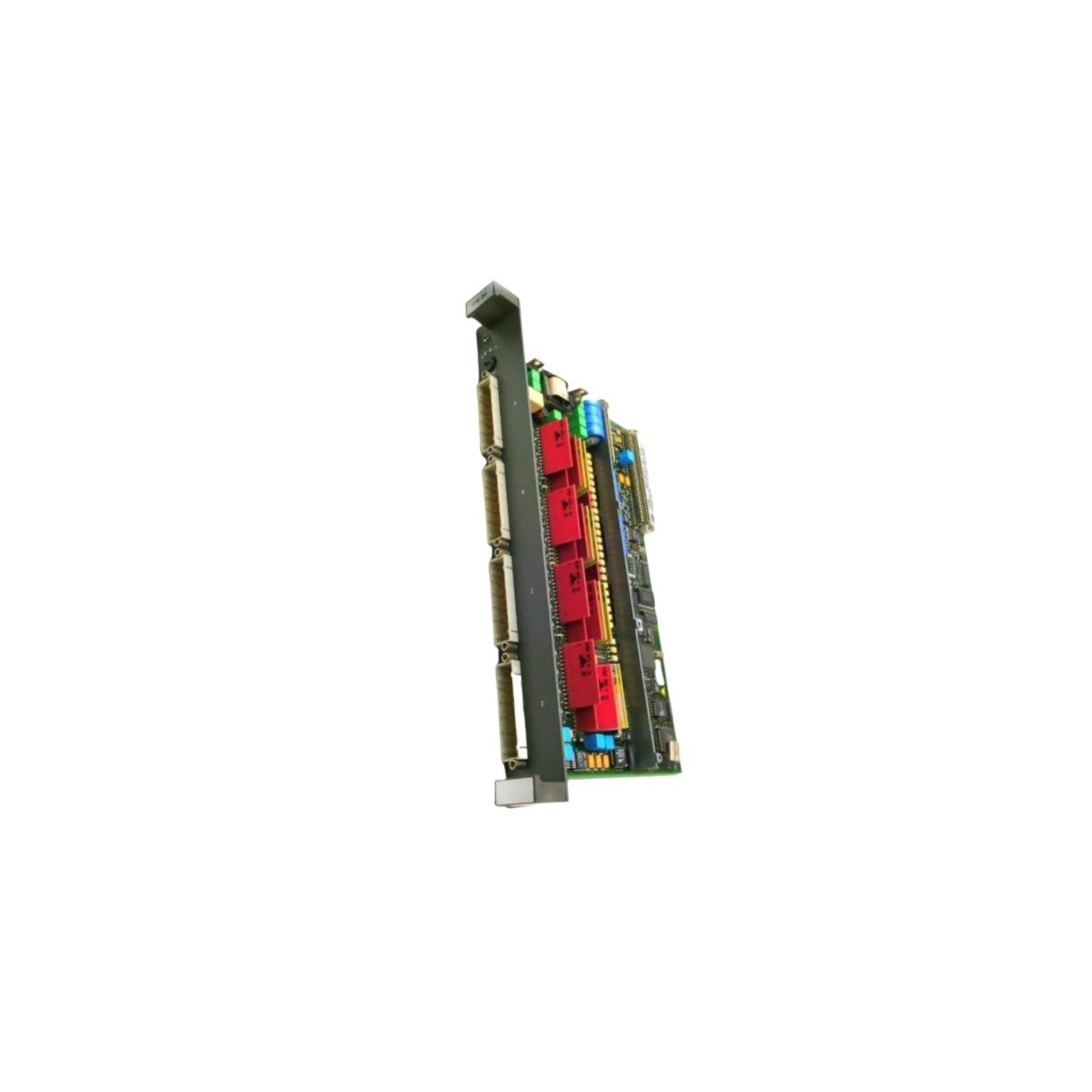

وحدة CAI20، التي تحمل رقم القطعة P72122-4-0788722، هي وحدة إدخال تناظرية عالية الكثافة صممتها شركة ABB لمراقبة التيار بشكل شامل في الأتمتة الصناعية واسعة النطاق. صُممت لوحة PLC هذه خصيصًا لتجميع البيانات من ما يصل إلى 32 قناة مستقلة، وتحويل إشارات التيار المتردد/المستمر إلى مخرجات تناظرية موحدة 4-20mA. من خلال توفير واجهة مركزية للقياس متعدد النقاط، تبسّط وحدة CAI20 دمج أنظمة القيادة المعقدة ومصفوفات المحركات في نظام تحكم موزع (DCS). على الرغم من عدد قنواتها العالي، تحافظ الوحدة على شكلها النحيف المناسب للتركيب على سكة DIN، مما يضمن قدرة مهندسي المنشآت على زيادة كثافة الإدخال/الإخراج ضمن خزانات التحكم القياسية دون المساس بعزل الإشارة أو الاستقرار الحراري.

الخصائص التقنية الرئيسية ومعلمات الأجهزة

تم تصميم P72122-4-0788722 لتحمل قسوة البيئات الصناعية الثقيلة مع توفير قياس عن بعد دقيق.

• الشركة المصنعة: ABB

• رقم الموديل: CAI20

• رقم الطلب: P72122-4-0788722

• نوع الوحدة: لوحة إدخال تناظرية 32 قناة

• نطاق قياس الإدخال: 0-20 أمبير (يدعم استشعار التيار المتردد والتيار المستمر)

• دقة القياس: ±0.5% من النطاق الكامل

• نوع إشارة الخرج: 4-20mA (موحدة لتوافق PLC/DCS)

• العزل الكهربائي: 2.5 كيلو فولت (يحمي مكونات الجانب المنطقي من الاضطرابات العابرة في الجانب الميداني)

• حماية الدخول: تصنيف IP20 (يتطلب التركيب في خزانة)

• تكوين التركيب: تركيب قياسي على سكة DIN

• الكتلة المادية: 1.4 كجم

• أبعاد الوحدة: 4 سم × 26 سم × 27.2 سم

• بلد المنشأ: السويد

• تصنيف HS: 8537101190

التطبيقات الصناعية وحالات الاستخدام التشغيلية

تعد هذه الوحدة أصلًا حاسمًا للبنى التحتية التي تتطلب تغذية راجعة واسعة النطاق في الوقت الفعلي من الأحمال الكهربائية وأنظمة القيادة.

• مراكز التحكم في المحركات (MCC): مراقبة سحب التيار للعديد من محركات المضخات أو المراوح في وقت واحد للكشف عن العلامات المبكرة للتآكل الميكانيكي أو عدم توازن الطور الكهربائي.

• أنظمة النقل واللوجستيات: توفير تغذية راجعة دقيقة للتيار من أحزمة النقل متعددة المحركات لضمان السرعة المتزامنة وتوزيع الحمل.

• توزيع الطاقة الصناعية: تتبع استهلاك التيار عبر 32 دائرة فرعية مختلفة للمساعدة في إدارة الطاقة وبروتوكولات تخفيف الحمل.

• صيانة الأنظمة القديمة: تعمل كقطعة غيار حيوية لمنشآت ABB DCS القديمة حيث يتطلب الحصول على بيانات تناظرية عالية الكثافة للحفاظ على الرؤية التشغيلية.

• تشخيص أنظمة القيادة: التفاعل مع محركات التردد المتغير (VFD) لمراقبة مخرجات التيار الثانوية، مما يضمن تشغيل المحرك ضمن حدود تصميمه الحرارية.

لا تزال وحدة ABB CAI20 P72122-4-0788722 خيارًا مفضلًا للمنشآت التي تعطي الأولوية لكثافة الإدخال/الإخراج العالية والعزل الجلفاني القوي، مما يوفر الحصول على البيانات الحتمية اللازمة للعمليات الصناعية الآمنة والفعالة.
