نظرة عامة على المنتج

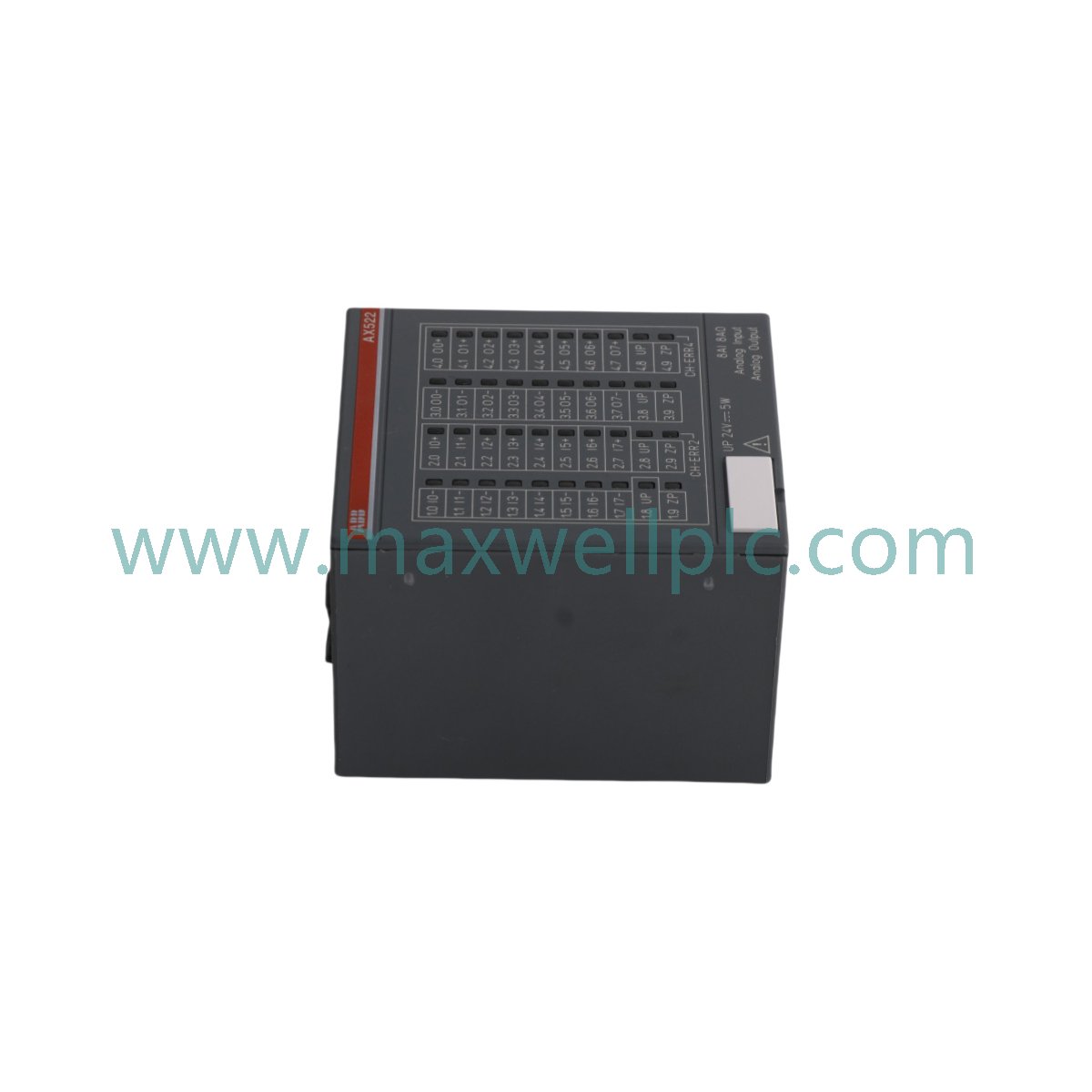

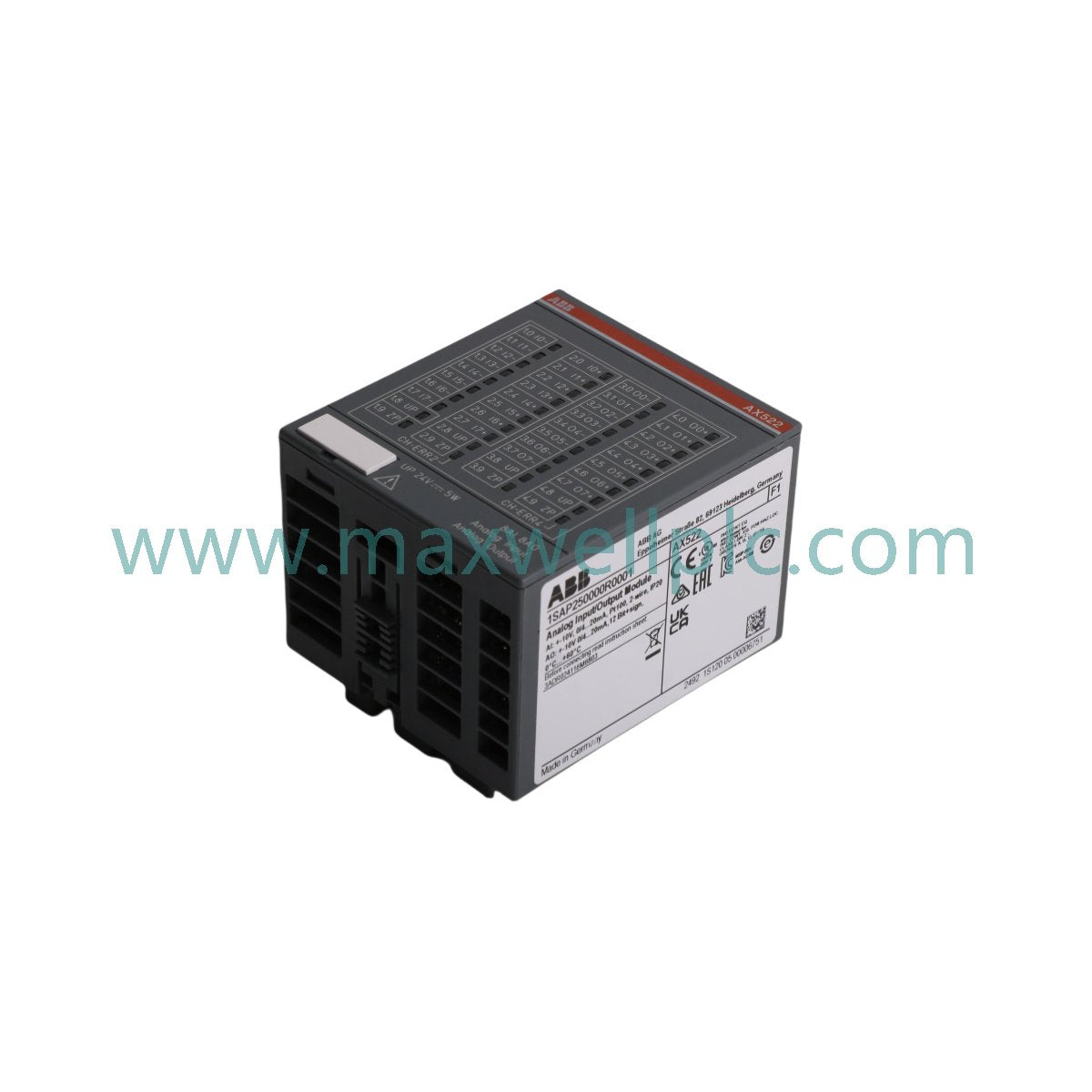

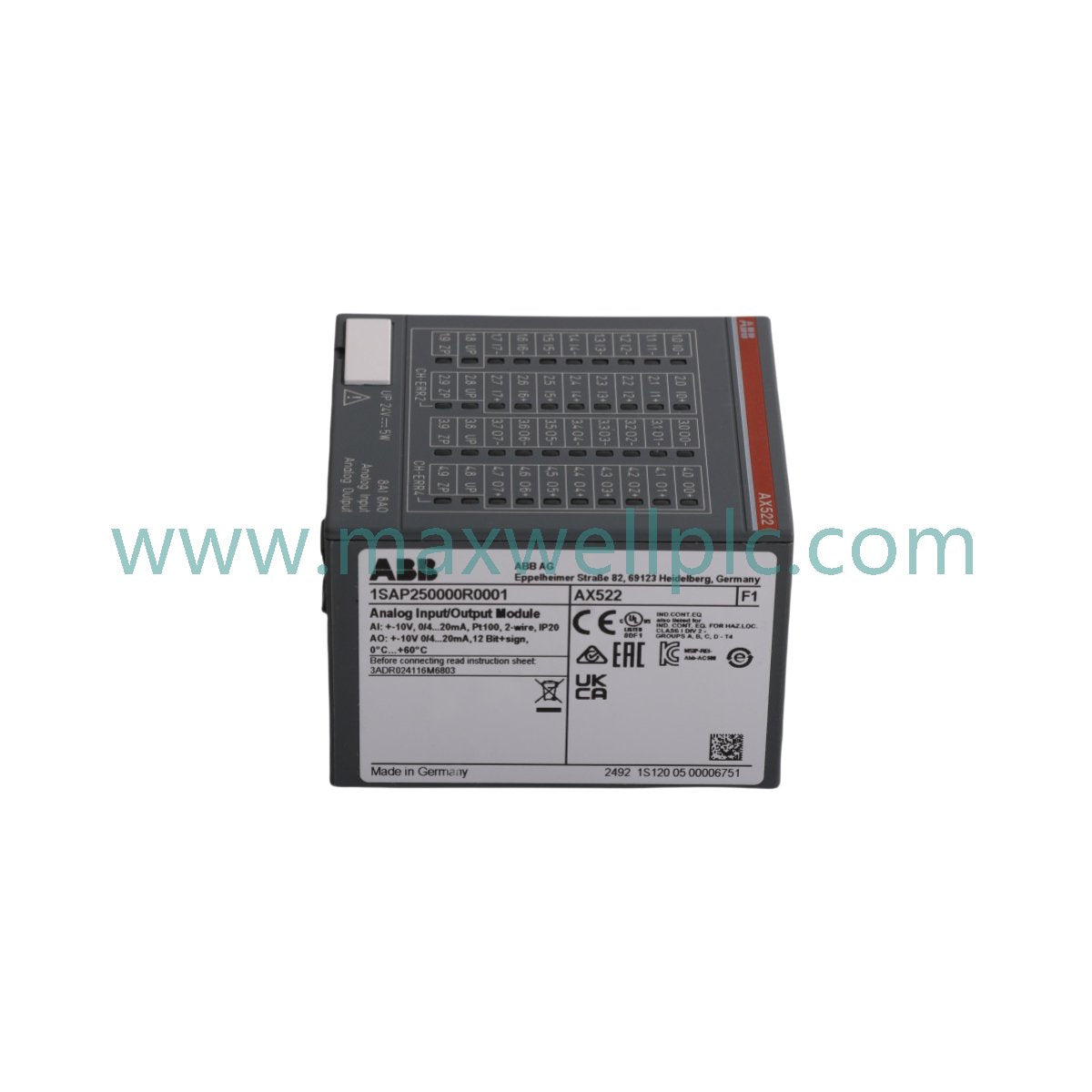

وحدة ABB AX522 (1SAP250000R0001) هي وحدة معالجة إشارات تناظرية عالية الكثافة مصممة خصيصًا لنطاق منتجات الإدخال/الإخراج S500 ضمن منصة ABB AC500 PLC. وبصفتها مكونًا أساسيًا في الأتمتة الصناعية، توفر هذه الوحدة الواجهة الضرورية بين أدوات القياس الميدانية ووحدة التحكم، وتدير ما مجموعه 16 قناة - 8 للإدخال و 8 للإخراج.

يستخدم المهندسون AX522 للمهام التي تتطلب أداءً دقيقًا لدائرة التحكم، مثل تنظيم درجة الحرارة عبر مستشعرات RTD وتحديد موضع المشغل من خلال إشارات التيار أو الجهد المتغير. ومن خلال دمج أنواع الإشارات المتعددة في بصمة واحدة مدمجة، تعالج الوحدة قيود المساحة التي غالبًا ما تواجه في تصميمات خزائن التحكم الحديثة. ويضمن تكاملها في نظام AC500 أن يتم تعيين جميع نقاط البيانات بكفاءة داخل برنامج Control Builder، مما يسهل التشغيل السريع والعمل الموثوق به في التصنيع المستمر، وإدارة المرافق، وبيئات أتمتة العمليات.

المواصفات الفنية

شرح تكوين الموديل

يتبع رمز تعريف AX522 تسمية ABB القياسية لسلسلة S500. يشير المعرف "AX" إلى أن الوحدة هي وحدة توسعة إدخال/إخراج تناظرية. يميز اللاحقة "522" هذا التكوين المحدد، والذي تم تحسينه للتعامل مع الإشارات المختلطة. رقم الجزء 1SAP250000R0001 هو المعرف العالمي الفريد المستخدم للمشتريات وتتبع دورة حياة الخدمة. تسمح هذه البنية المعيارية للمستخدمين بتوسيع سعة الإدخال/الإخراج لمحطة AC500 المحلية أو البعيدة دون الحاجة إلى معالجات اتصال إضافية، حيث تتصل الوحدة مباشرة عبر ناقل S500 I/O الداخلي.

التطبيقات النموذجية

• التحكم في درجة الحرارة: الربط مع مستشعرات RTD (PT100/PT1000) لتنظيم دقيق للمناخ في مفاعلات المعالجة الكيميائية.

• أنظمة التدفئة والتهوية وتكييف الهواء: تنظيم موضع المخمد وسرعة المروحة من خلال حلقات خرج الجهد/التيار التناسبي.

• تحديد موضع المشغل: تشغيل الصمامات الكهروهوائية أو الهيدروليكية عبر قنوات الخرج المخصصة 4-20 مللي أمبير.

• مراقبة الطاقة: تجميع بيانات المستشعر لتحليل استهلاك الطاقة بدقة عالية في إدارة المرافق الذكية.

• أتمتة التصنيع: إغلاق حلقات التحكم لمشغلات السرعة المتغيرة ومستشعرات التغذية الراجعة الدقيقة على خطوط التجميع الروبوتية.

توافق النظام

تم تصميم AX522 للتكامل السلس مع عائلة ABB AC500 PLC. يتم تكوينها باستخدام برنامج Control Builder PS501 PROG، الذي يوفر مكتبات محددة مسبقًا لتوسيع النطاق التناظري ومراقبة تشخيص القنوات. تتوافق الوحدة تمامًا مع الناقلات المحلية لتوسعة الإدخال/الإخراج S500 ومقارنات الاتصال عن بعد، مما يسمح بوضعها في نقطة الحاجة داخل بنية موزعة.

إرشادات التثبيت

• قبل التثبيت: تأكد من فصل الطاقة عن خزانة التحكم. تحقق من تأريض قضيب DIN بشكل صحيح للتخفيف من تداخل الوضع المشترك.

• التركيب: قم بتثبيت الوحدة على قضيب DIN مقاس 35 ملم. للتركيب الرأسي في البيئات عالية الحرارة، تأكد من وجود مسافة كافية (20 ملم على الأقل) فوق وتحت الوحدة لتدفق الهواء.

• الأسلاك: استخدم كابلات مجدولة محمية للإشارات التناظرية لتقليل الضوضاء. قم بتوصيل دروع الكابلات بأقرب طرف أرضي وظيفي (FE) متوفر على كتلة أطراف الإدخال/الإخراج.

• التزويد بالطاقة: قم بتوصيل مصدر طاقة نظيف 24 فولت تيار مستمر بأطراف الطاقة. راقب القطبية لمنع تنشيط المصهر الداخلي.

• الإنهاء: تأكد من إحكام جميع أطراف اللولب وفقًا لمواصفات عزم الدوران الواردة في دليل المستخدم لمنع فقدان الإشارة المتقطع.

مزايا المنتج

• تعدد الاستخدامات: يقلل الجمع بين مدخلات RTD وأنواع الخرج القابلة للبرمجة من الحاجة إلى وحدات متخصصة متعددة.

• الاكتناز: 8 مدخلات و 8 مخرجات في وحدة واحدة تقلل بشكل فعال مساحة القضيب المطلوبة إلى النصف مقارنة بوحدات الإدخال/الإخراج المنفصلة.

• دقة البيانات: توفر دقة التحويل 12 بت حساسية عالية لمراقبة العمليات الحيوية.

• الموثوقية: مصممة لتحمل الضغوط الكهربائية والحرارية المتأصلة في البيئات الصناعية، تدعم الوحدة التشغيل المستمر على مدار الساعة طوال أيام الأسبوع.

• دعم دورة الحياة: تضمن فلسفة التصميم المتسقة لشركة ABB استمرار دعم هذه الوحدات وتوفرها لصيانة المشاريع طويلة الأجل.

معلومات الطلب

• وحدة AX522 (الجزء: 1SAP250000R0001).

• كتلة الأطراف (عادة ما يتم طلبها بشكل منفصل أو تأكيدها كجزء من المجموعة الأساسية).

• الدليل الفني ودليل تكامل البرامج.

• بالنسبة للمشاريع الكبيرة، يرجى التأكد من مطابقة الكمية المطلوبة مع أوقات تسليم المخزون الحالي.

الأسئلة المتكررة

• س: ما هي وحدات تحكم ABB التي تدعم وحدة الإدخال والإخراج التناظرية AX522؟

  ج: تتكامل AX522 مع منصات ABB AC500، وAC500-eCo، وAC500-S PLC للسلامة عبر ناقل S500 I/O القياسي، الذي يتم تكوينه باستخدام برنامج Control Builder.

• س: هل يمكن لـ AX522 التعامل مع إشارات الجهد والتيار في نفس الوقت؟

  ج: نعم، تدعم الوحدة إشارات تناظرية مختلطة عبر قنوات الإدخال والإخراج، مما يتيح المرونة في توصيل أنواع مختلفة من الأجهزة.

• س: هل AX522 مناسبة لتطبيقات قياس درجة الحرارة؟

  ج: إنها فعالة للغاية لمراقبة درجة الحرارة، حيث تدعم أصلاً مستشعرات RTD PT100 و PT1000 و NI1000 دون الحاجة إلى محولات إشارة خارجية.

• س: كيف يتم تركيب وحدة AX522 عادة داخل لوحات التحكم؟

  ج: يتم تركيب الوحدة على قضبان DIN القياسية مقاس 35 ملم. وهي تدعم التوجيه الأفقي والرأسي، مما يوفر مرونة في التخطيط لخزائن التحكم الضيقة.

• س: ما أهمية دقة 12 بت؟

  ج: توفر دقة 12 بت 4096 مستوى منفصلاً لقياس الإشارة، مما يضمن الدقة لحلقات التحكم التناظرية في عمليات التصنيع عالية الدقة.

• س: هل تدعم الوحدة التبديل السريع (hot-swapping)؟

  ج: لا، لا تدعم AX522 التبديل السريع. يجب فصل مصدر الطاقة 24 فولت تيار مستمر قبل إزالة أو تركيب الوحدة لمنع الأعطال الكهربائية.

• س: هل المخارج التناظرية معزولة عن المدخلات؟

  ج: نعم، توفر الوحدة عزلًا كهربائيًا داخليًا بين ناقل المنطق ودوائر القناة التناظرية لحماية وحدة المعالجة المركزية من ارتفاعات الجهد في الجانب الميداني.

• س: هل يمكنني استخدام هذه الوحدة لتطبيقات مستوى سلامة السلامة (SIL)؟

  ج: AX522 القياسية مخصصة للتحكم الصناعي. بالنسبة لحلقات السلامة الحرجة، توفر ABB نطاق السلامة AC500-S؛ يرجى الرجوع إلى الدليل الفني لتصنيفات السلامة المحددة.

• س: ما هو العمر الافتراضي النموذجي لهذه الوحدة؟

  ج: عند تركيبها ضمن تصنيفات درجة الحرارة والبيئة المحددة، تم تصميم AX522 لعمر خدمة يتجاوز 10 سنوات في الاستخدام الصناعي المستمر.

• س: كيف أقوم بتوسيع نطاق الإشارات التناظرية في برنامج PLC؟

  ج: يتضمن برنامج Control Builder PS501 PROG كتل وظيفية مصممة خصيصًا لربط البيانات الخام لـ AX522 بوحدات هندسية مثل الدرجة المئوية أو البار أو النسبة المئوية.
