نظرة عامة على المنتج

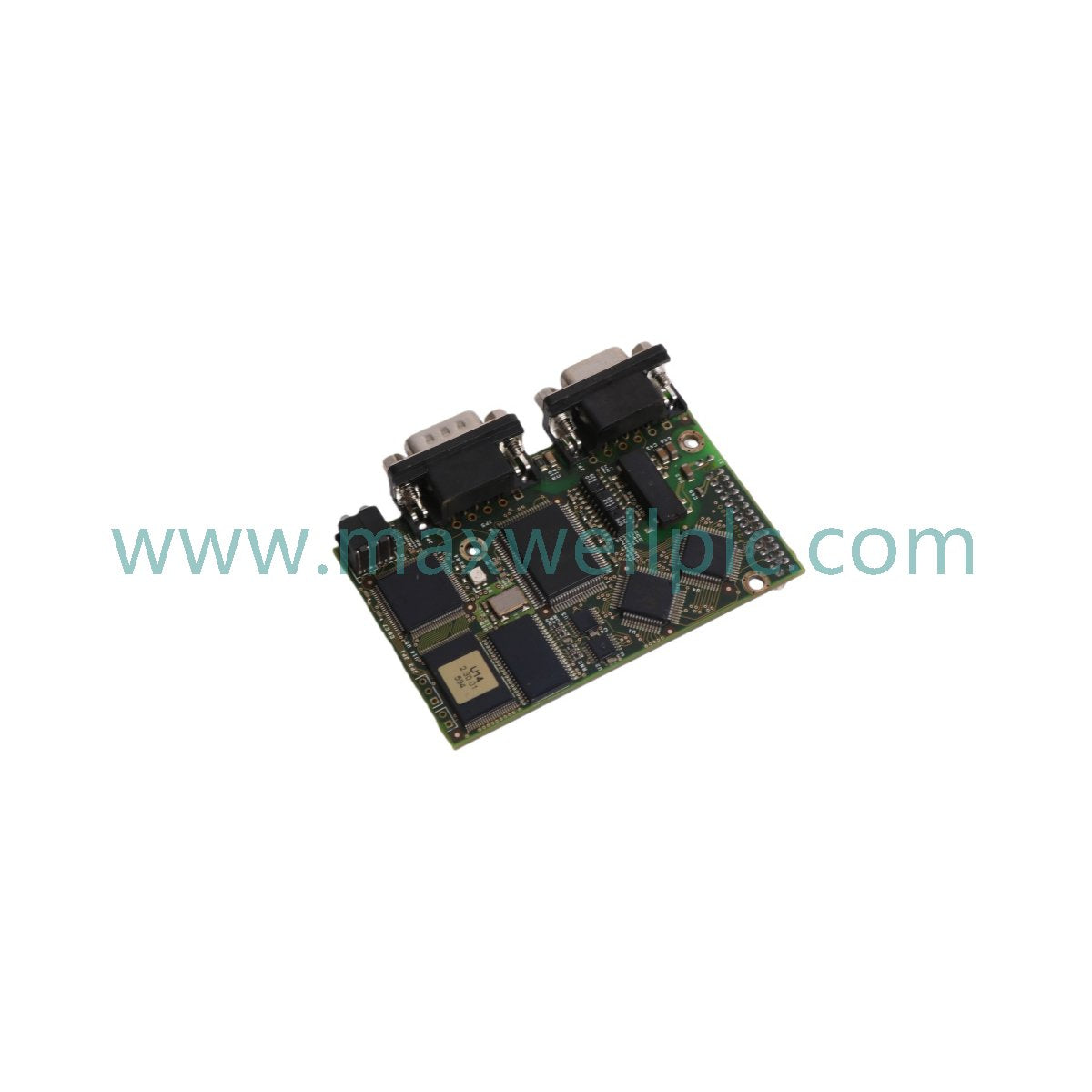

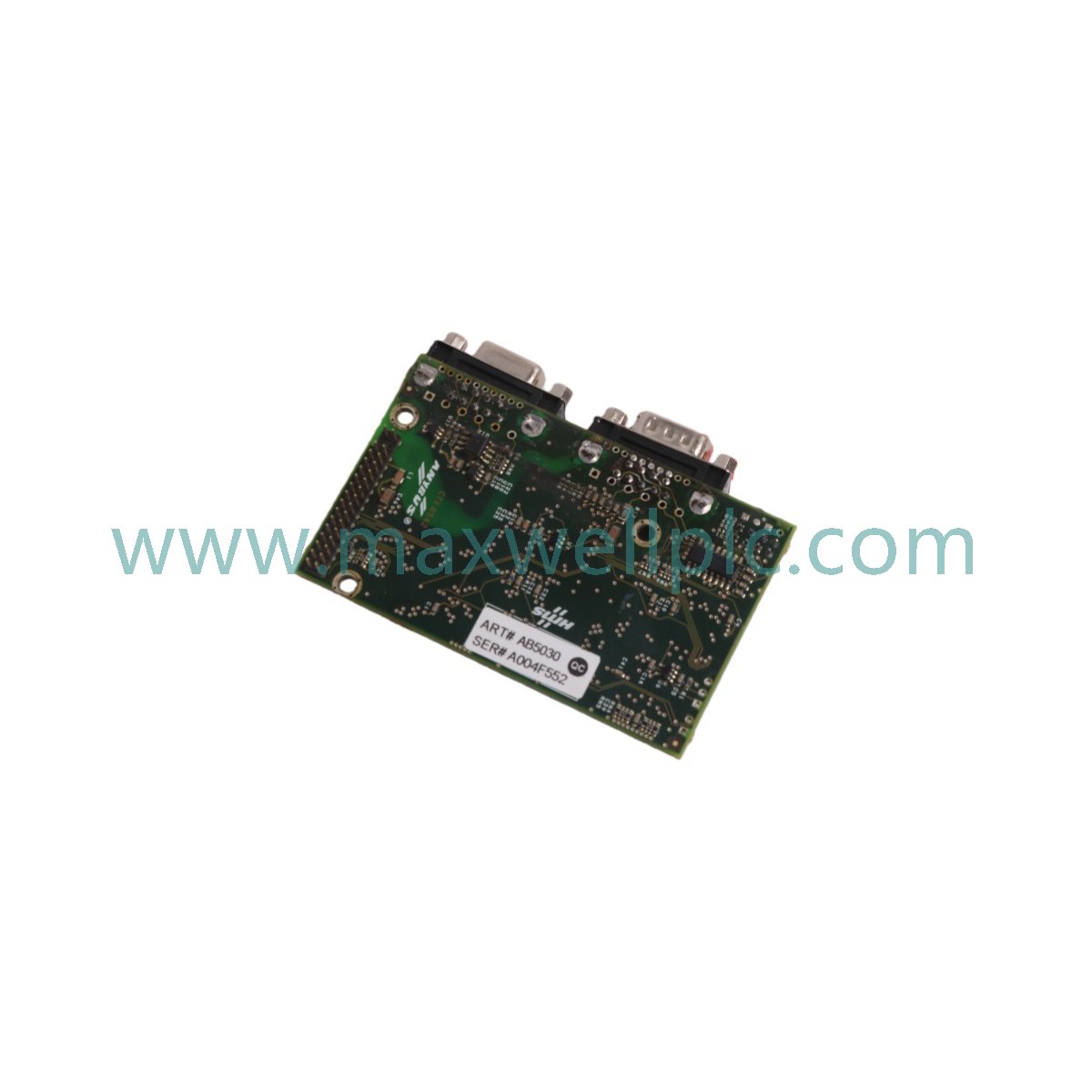

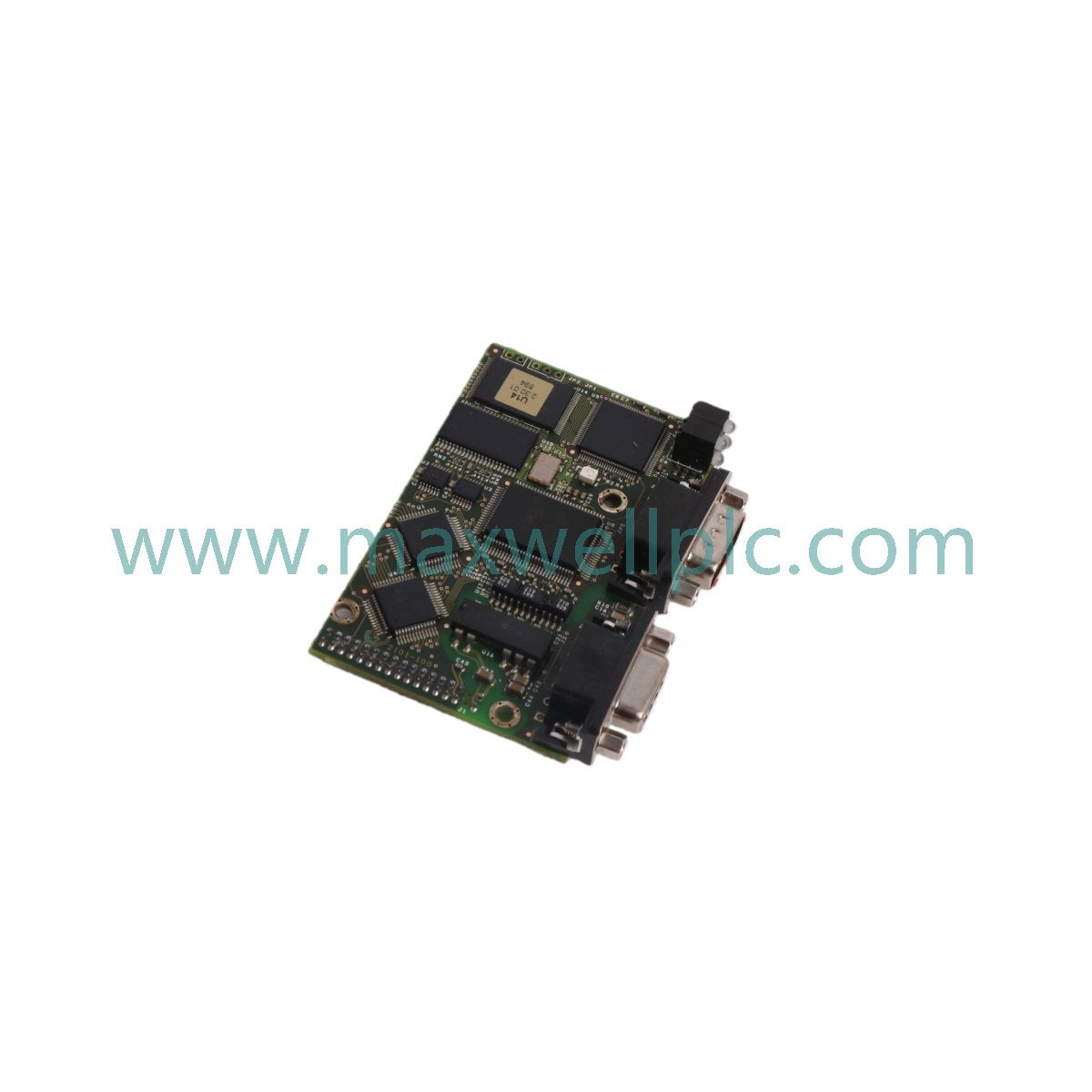

يعمل AB5030-B، والمفهرس أيضًا باسم وحدات واجهة الاتصالات AB5030-B، كمكون أجهزة مخصص لمعالجة الإشارات أو تنفيذ التحكم داخل بنيات التشغيل الآلي الصناعي. تم تصميم وحدة واجهة PROFIBUS-DP الرئيسية هذه لتبادل البيانات المحدد في أنظمة التحكم الموزعة. وهي تسهل الاتصالات عالية السرعة والمتزامنة بين المضيف المركزي والأجهزة الميدانية البعيدة. باستخدام بنية DPRAM المدمجة، تدير الوحدة حركة مرور البيانات الدورية وغير الدورية، مما يضمن أداء الشبكة المتسق وسلامة البيانات عبر تكوينات PROFIBUS-DP متعددة العقد.

المواصفات الفنية

كتلة تقنية خاصة بالعلامة التجارية

يستفيد AB5030-B من بنية اتصال Anybus لتوفير اتصال ناقل عالي السرعة داخل منصات ABB DCS. وهو يدعم خدمات DPV1 الفئة 1 والفئة 2، مما يمكن الوحدة من أداء مهام التعيير والتشخيص المعقدة مع الحفاظ على إنتاجية البيانات الدورية. يتم دمج توافق البرنامج الثابت للوحدة مع أدوات تكوين PROFIBUS الرئيسية القياسية، مما يسمح بدمج الشبكة بشكل منهجي. يتم دعم الأداء المحدد بواسطة DPRAM بسعة 4 كيلوبايت، والذي يدير تخزين ما يصل إلى 1536 بايت من بيانات الإدخال/الإخراج، مما يضمن بقاء تحديثات الشبكة متزامنة مع دورة مسح وحدة التحكم.

معلومات الطلب

• العناصر المضمنة: وحدة واجهة PROFIBUS Master، مجموعة موصلات طرفية.

• العبوة القياسية: عبوات حماية كهروستاتيكية صناعية.

• الملحقات الاختيارية: موصلات PROFIBUS-D-sub، مقاومات إنهاء، أجهزة تركيب على سكة DIN.

إرشادات التركيب

• تحقق من عزل الطاقة قبل إدخال AB5030-B في رف اتصال المضيف لمنع تلف ملامسات اللوحة الخلفية.

• تأكد من تركيب الوحدة بشكل صحيح على اللوحة الخلفية للسماح باتصال ناقل البيانات والطاقة بشكل سليم.

• استخدم كبلات مزدوجة مجدولة ومحمية ومعتمدة من PROFIBUS لجميع التوصيلات الميدانية للحفاظ على سلامة الإشارة بسرعة 12 ميجابت/ثانية.

• أنهِ الناقل بشكل صحيح عند المحطة الفرعية الأخيرة لمنع انعكاسات الإشارة.

• قم بتأريض الدرع المعدني للوحدة بأرضي الخزانة المشترك لتوفير مسار فعال لرفض الضوضاء عالية التردد.

• راقب مسافات الفصل عن خطوط الطاقة عالية الجهد للامتثال لمتطلبات حماية التوافق الكهرومغناطيسي (EMC).

الأسئلة المتداولة

س: هل يدعم AB5030-B سلوك التبديل السريع (hot-swap)؟

ج: تم تصميم الوحدة للتثبيت الثابت؛ وعادة لا يتم دعم التبديل السريع إلا إذا حدده تصميم اللوحة الخلفية لرف وحدة التحكم المضيفة.

س: كيف تؤثر الوحدة على حمل اللوحة الخلفية؟

ج: يستهلك AB5030-B تيارًا محسوبًا من اللوحة الخلفية لنظام المضيف؛ تحقق من متطلبات ميزانية الطاقة قبل الدمج.

س: ما هو تأخير تبديل التكرار؟

ج: يتم إدارة تبديل التكرار بواسطة طبقة تطبيق نظام المضيف؛ وتلتزم الوحدة نفسها بمعيار PROFIBUS-DP لاتصال السيد بالعبد.

س: هل توافق البرنامج الثابت مطلوب؟

ج: نعم، يجب أن يتوافق البرنامج الثابت للوحدة مع معلمات تكوين الشبكة المحددة داخل برنامج دمج النظام.

س: هل توفر الوحدة عزل الإشارة؟

ج: يتم توفير عزل جلفاني داخلي بين واجهة الناقل الميداني PROFIBUS ودوائر المعالجة الداخلية على جانب النظام.

س: ما هي قيود توصيلات الأسلاك الميدانية؟

ج: يجب استخدام كابل محمي ومتوافق مع PROFIBUS، مع تقييد الطول الإجمالي للقطاع بناءً على معدل الباود المحدد (على سبيل المثال، 100 متر بسرعة 12 ميجابت/ثانية).

س: هل يمكن لهذه الوحدة إدارة 125 عبدًا في وقت واحد؟

ج: نعم، تم تصميم AB5030-B لدعم ما يصل إلى 125 جهاز تابع لـ PROFIBUS-DP على جزء شبكة رئيسي واحد.

س: كيف يمكن استرداد بيانات التشخيص؟

ج: تسمح خدمات DPV1 غير الدورية للسيد بالاستعلام عن إطارات التشخيص التابعة، والتي يتم بعد ذلك تمريرها إلى وحدة التحكم لمراقبة الحالة.
