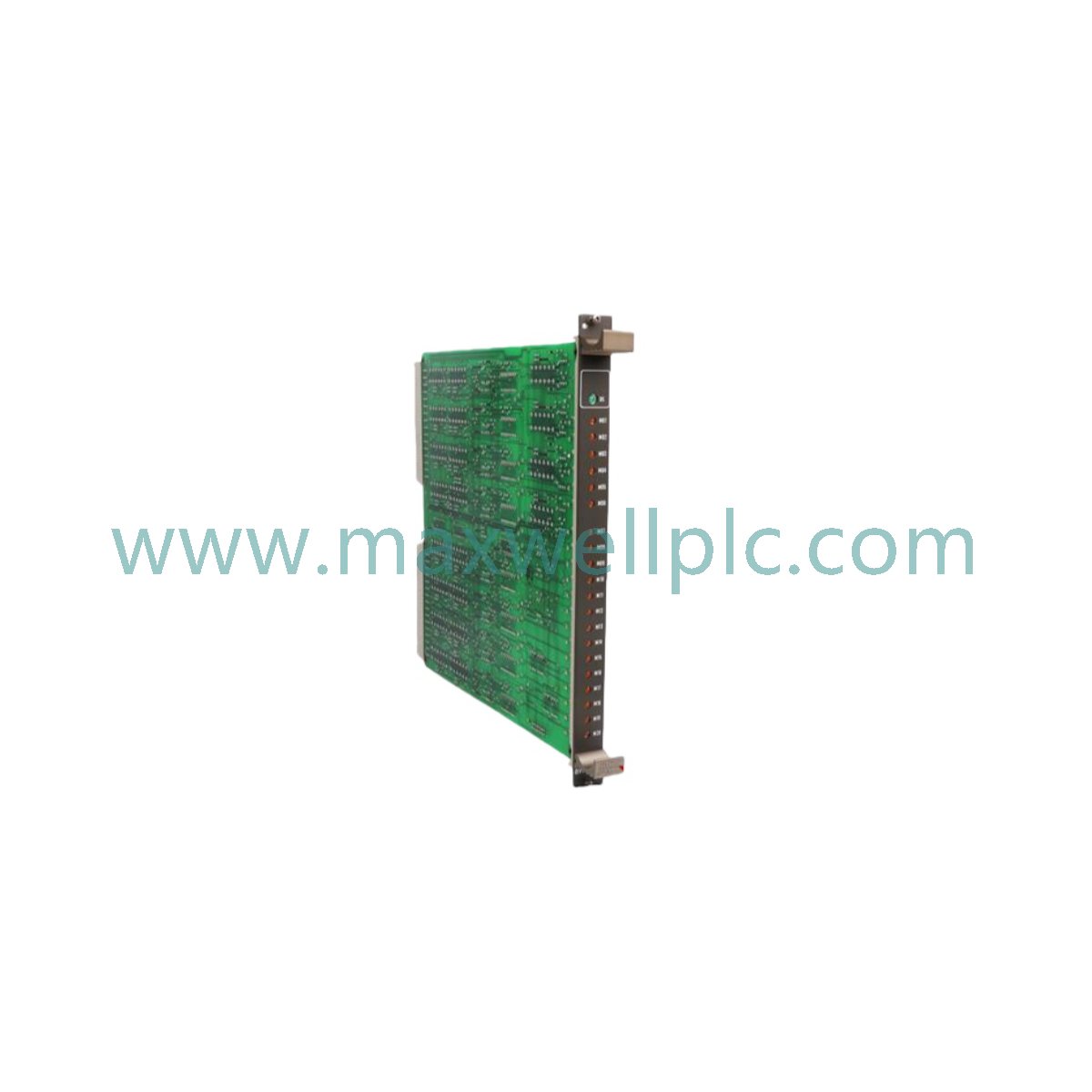

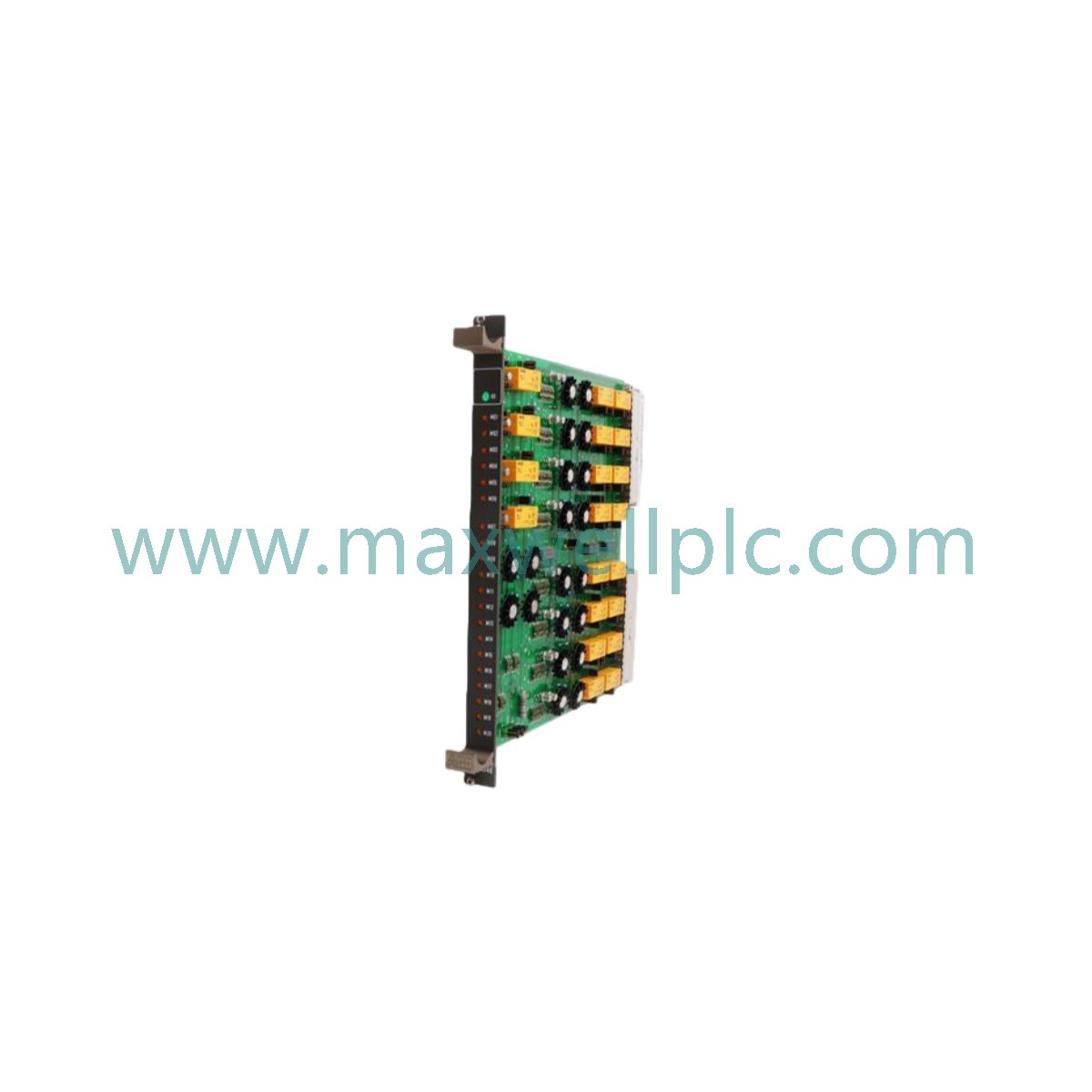

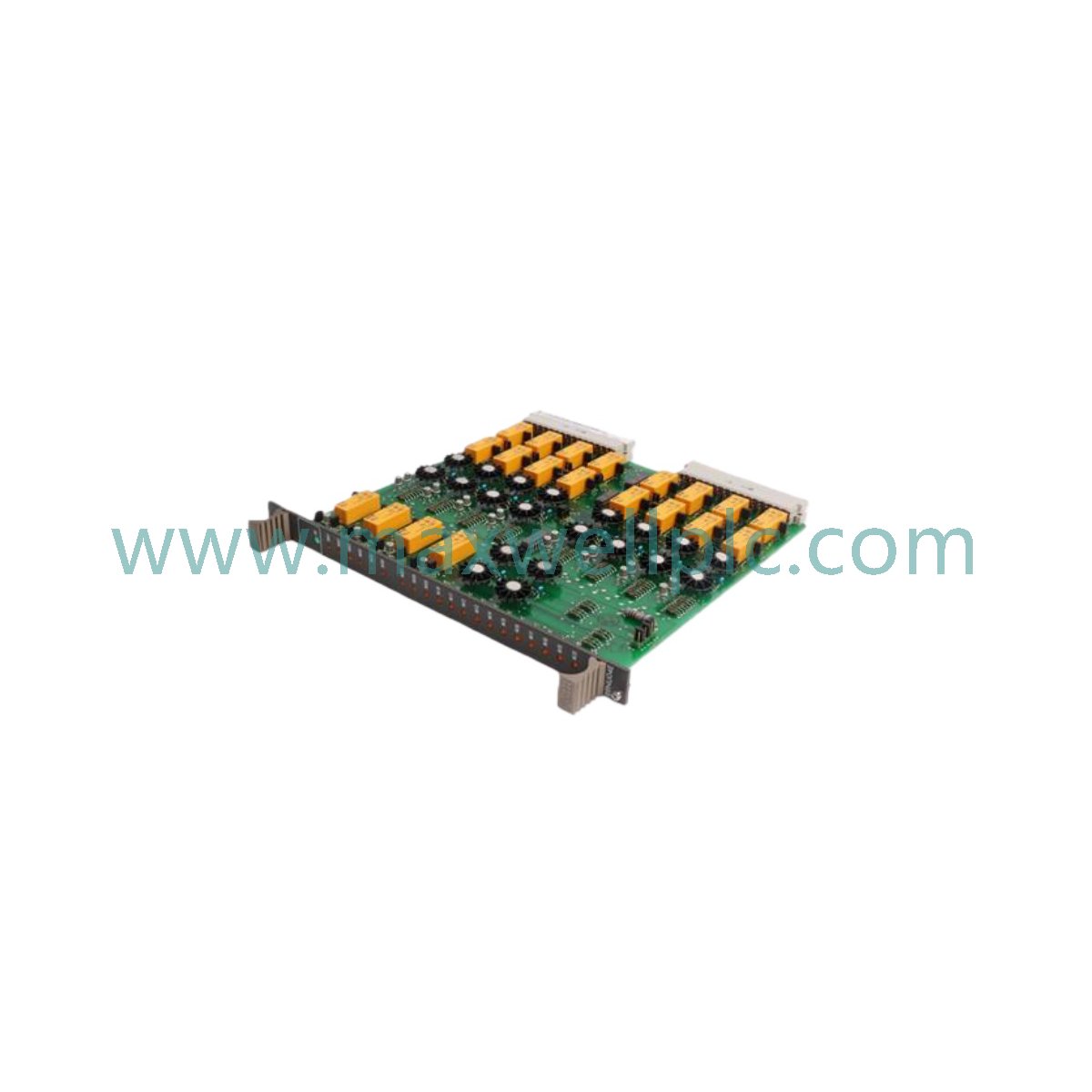

تعمل وحدة ABB 89NU04B-E، والمُفهرسة أيضًا باسم وحدة الربط GKWE853000R0200، كمكون مخصص للأجهزة للاتصال من محطة إلى محطة وتبادل البيانات ضمن بنية Procontrol P14. توفر هذه الوحدة التنفيذ المادي/الكهربائي المباشر لمعالجة الإشارات اللامركزية وبوابات الأمان عبر ناقل المحطة. وتستخدم منطق معالجة على متنها لأداء تكييف الإشارة المحلية، وتخفيف حركة المرور عن الشبكة وضمان أوقات استجابة منخفضة زمن الوصول. وتعمل الأجهزة كواجهة أمان، وتدير حقوق الوصول وسلامة تدفق البيانات لوحدات الإدخال/الإخراج الموزعة ومحطات التحكم دون الحاجة إلى وحدة معالجة مركزية.

تحديد النموذج

إن 89NU04B-E (GKWE853000R0200) هي وحدة ربط ذات تكوين ثابت. لا توجد لواحق أجهزة معيارية أو متغيرات منطقية بديلة مرتبطة برقم الجزء هذا.

مواصفات الأجهزة

تكامل نظام التحكم

تم تصميم الوحدة للتكامل في أرفف محطات Procontrol P14، حيث تكون سرعة اتصال الناقل الخلفي وكثافة الإدخال/الإخراج المتدرجة مطلوبة للتحكم الموزع على نطاق واسع. وتدعم توافق فلاش البرامج الثابتة، مما يسمح بتحديثات البروتوكول ومراجعات منطق الأمان عبر واجهة إدارة النظام. تم تحسين الدوائر الداخلية للوحدة للحفاظ على مزامنة البيانات عبر المحطات الموزعة، مما يمنع تصادم الإشارات على الناقل. وتسمح قدرات المعالجة المحلية بتنفيذ ذاتي لمنطق الحماية، مما يضمن الحفاظ على سلامة مستوى المحطة حتى أثناء انقطاع الاتصال الشبكي الأوسع.

معلومات الطلب

• وحدة الربط 89NU04B-E

• تغليف وقائي مضاد للكهرباء الساكنة

• وثائق فنية/إدراج يدوي

• لا يتضمن لوحات خلفية للتركيب أو موصلات ناقل

إرشادات التركيب الميداني

• التركيب: أدخل الوحدة في فتحة رف محطة P14 المخصصة؛ تحقق من محاذاة دبابيس الموصل الخلفي وتثبيتها بالكامل لضمان اتصال ناقل موثوق.

• التأريض: يجب ربط مجموعة الرف بشكل صحيح بالأرضي الخارجي للحفاظ على سلامة الحماية الكهرومغناطيسية والحماية من الاندفاعات.

• الأسلاك: تأكد من أن جميع كابلات ناقل المحطة محمية وموجهة لتجنب الضوضاء الاستقرائية من المعدات عالية الطاقة أو كابلات المحركات.

• الفحص: قم بإجراء فحص بصري لسلامة دبابيس الموصل قبل الإدخال؛ تجنب لمس أسطح لوحة الدوائر المكشوفة لمنع تلف التفريغ الكهروستاتيكي.

• التكوين: تأكد من إعدادات عنوان المحطة ومعلمات الأمان داخل قاعدة بيانات P14 قبل تشغيل الرف.

أسئلة مكررة

• س: هل الوحدة قابلة للتبديل السريع؟

• ج: لا، يجب إلغاء تنشيط الطاقة عن رف محطة P14 قبل إزالة أو إدخال وحدة الربط لمنع العابرين الكهربائيين.

• س: كيف تمنع الوحدة حالات الفشل بنقطة واحدة؟

• ج: تسمح البنية الموزعة للوحدة بمعالجة محلية؛ إذا فشل جهاز تحكم مركزي، فإن الوحدة تحافظ على معالجة الإشارة المستقلة للمحطة المخصصة لها.

• س: هل تخزن الوحدة معلمات التكوين؟

• ج: نعم، تحتفظ الذاكرة المحلية غير المتطايرة بمنطق خاص بمستوى المحطة ومفاتيح الأمان المطلوبة للتشغيل بعد دورة الطاقة.

• س: هل يمكن ترقية البرامج الثابتة في الموقع؟

• ج: نعم، يمكن تحديث البرامج الثابتة باستخدام أدوات هندسة P14 المصرح بها عبر واجهة اتصال ناقل المحطة.

• س: ما هو الغرض من المعالج الموجود على متن الطائرة؟

• ج: يتعامل المعالج مع تكييف الإشارة المحلية وإدارة حركة مرور الناقل، مما يقلل الحمل على ناقل المحطة ويضمن أوقات استجابة أقل من المللي ثانية.

• س: هل يمكنني استخدام هذه الوحدة في نظام غير P14؟

• ج: لا، واجهة الأجهزة ومكدس البروتوكول خاصان ببيئة Procontrol P14 وليسا متوافقين مع الناقلات الصناعية القياسية.

• س: كيف يتم تأمين حزم البيانات بواسطة هذه الوحدة؟

• ج: تعمل الوحدة كبوابة أمان، وتقوم بالتحقق من حقوق الوصول إلى المحطة وتطبيق قواعد تدفق البيانات المحددة داخل برنامج تطبيق P14.

• س: ما هي الحماية البيئية التي يوفرها التصميم؟

• ج: الدوائر الداخلية مطلية بطبقة عازلة وموضوعة في غلاف متين لتحمل الضغوط الحرارية والكهرومغناطيسية الشائعة في المنشآت الصناعية الثقيلة.
