نظرة عامة على المنتج

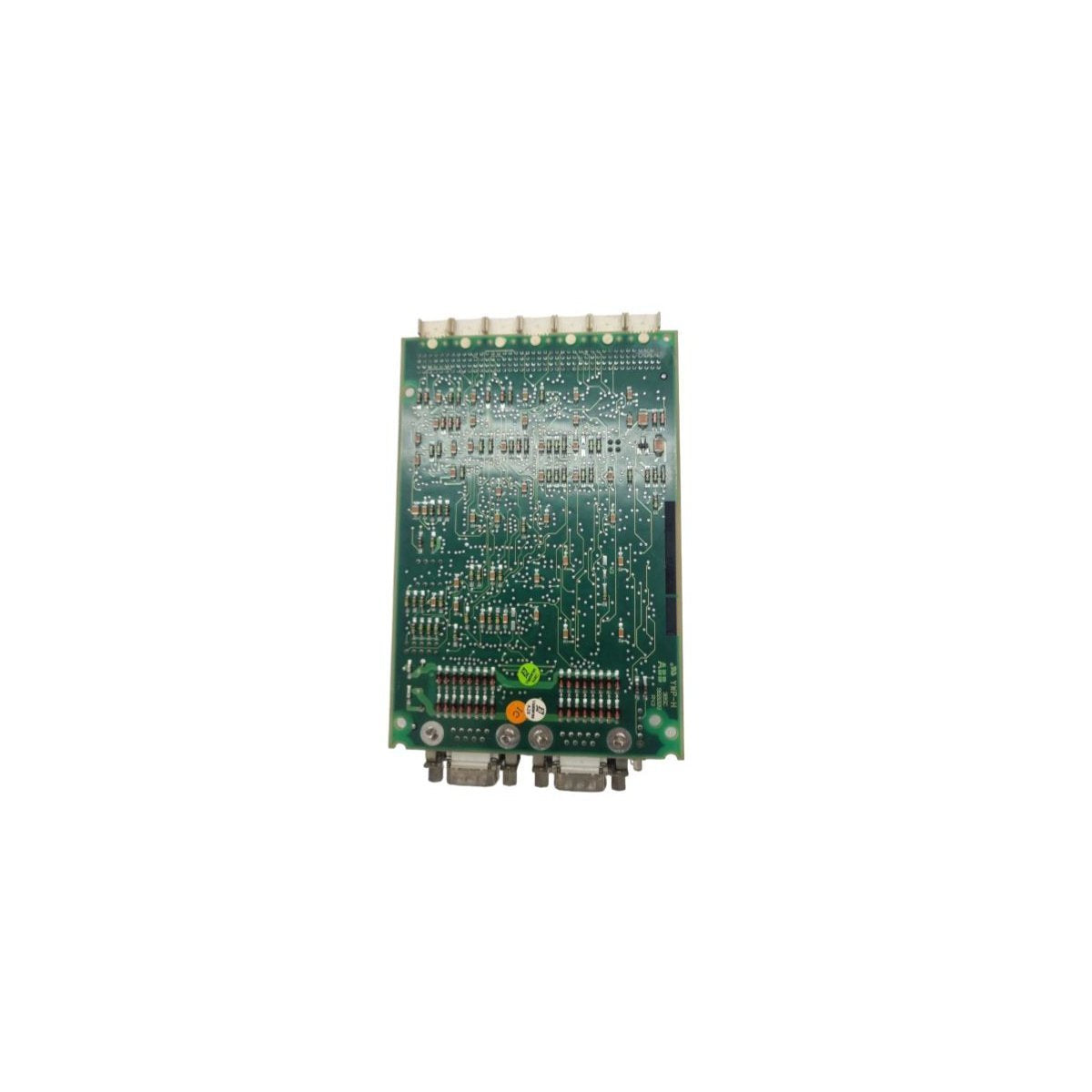

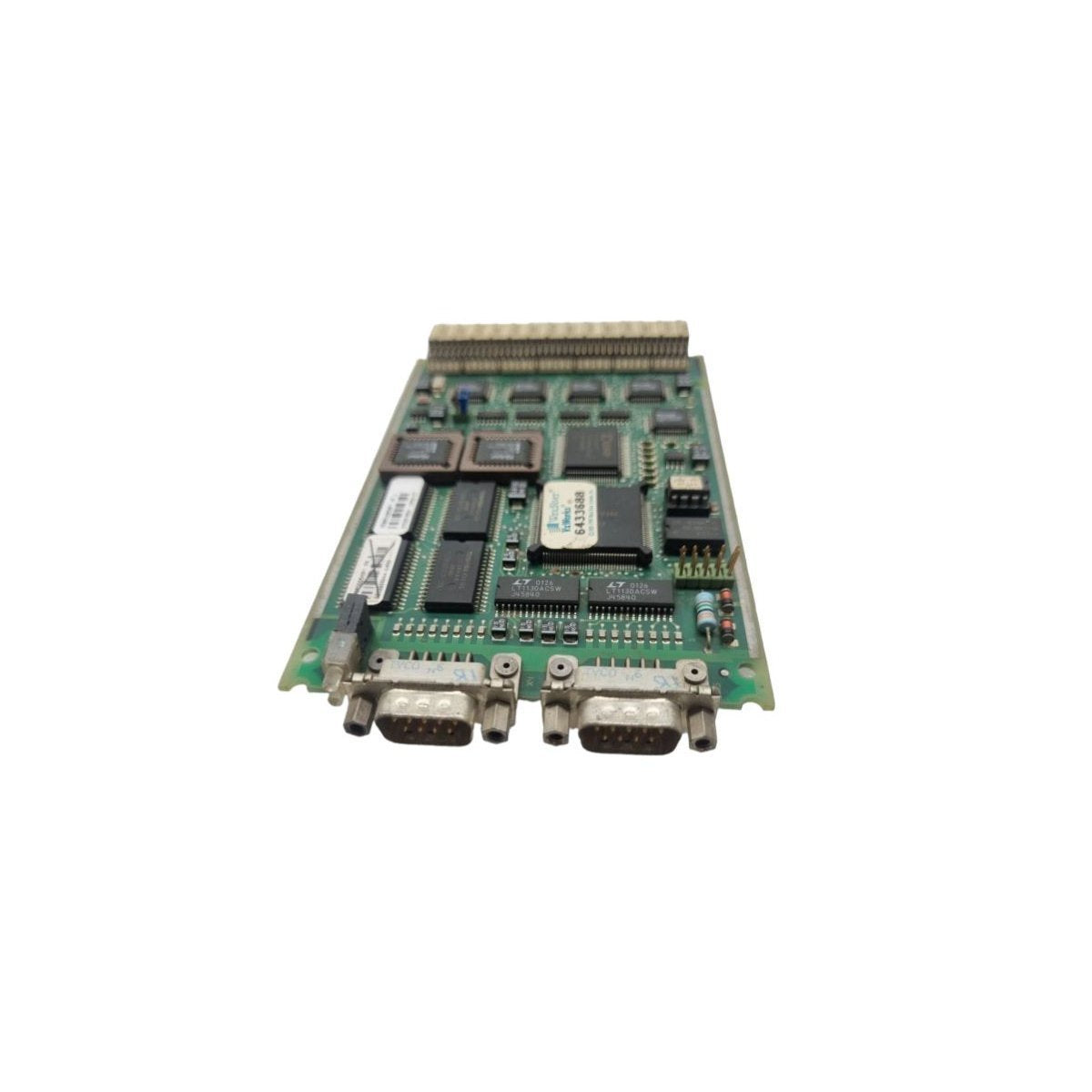

وحدة ABB CI532V01، المعرفة برقم الجزء 3BSE003826R1، هي وحدة فرعية متخصصة لواجهة RCOM (اتصالات عن بعد) مصممة لتوسيع قدرات الشبكة لوحدات التحكم ABB Advant OCS ووحدات التحكم الرئيسية. تعمل هذه الوحدة كجسر اتصال مخصص، حيث توفر قناتين RCOM مستقلتين تسهلان تبادل البيانات الآمن والمحدد على مسافات طويلة. من خلال دمج هذه الوحدة الفرعية، يمكن للأنظمة الصناعية إنشاء روابط قوية بين وحدات التحكم والأجهزة الطرفية الموزعة جغرافيًا. تم تصميم CI532V01 لبيئات التوافر العالي حيث يتطلب معدل نقل بيانات ثابت للتحكم في العمليات المتزامنة، وتدعم تكوينات الشبكة المختلفة بما في ذلك التوصيلات من نقطة إلى نقطة والتوصيلات متعددة النقاط.

المواصفات الفنية ومواصفات الجهاز

• تسمية الوحدة CI532V01

• معرف المنتج 3BSE003826R1

• بروتوكول الواجهة قناة مزدوجة RCOM (اتصالات عن بعد)

• أوضاع الاتصال تدعم Master-Slave، Multi-drop، و Point-to-Point architectures

• توافق النظام سلسلة وحدات التحكم Advant / تكامل DCS

• سلامة البيانات فحص الأخطاء المدمج وتكييف الإشارة للإرسال لمسافات طويلة

• تنسيق التثبيت وحدة فرعية مدمجة مصممة للتركيب في فتحة حامل وحدة التحكم

• وزن الوحدة 0.16 كجم

• الأبعاد الفعلية 265 مم × 30 مم × 125 مم

• أصل التصنيع السويد

• التصنيف القياسي رمز HS 8537101190

التطبيقات الصناعية وفائدة النظام

يُعد 3BSE003826R1 CI532V01 مكونًا أساسيًا لهياكل الأتمتة الموزعة التي تتطلب اتصالات تسلسلية موثوقة:

• الاتصال البيني للمصانع عن بعد ربط غرف التحكم المنفصلة أو محطات المعالجة الفرعية بوحدة تحكم Advant OCS رئيسية مركزية.

• مراقبة خطوط الأنابيب تسهيل تبادل البيانات بين الوحدات الطرفية البعيدة (RTUs) والمحطة المركزية في شبكات توزيع النفط، الغاز، أو المياه.

• أتمتة المحطات الفرعية توفير رابط الاتصال اللازم لمرحلات الحماية والعدادات للإبلاغ إلى نظام DCS مركزي عبر بروتوكول RCOM.

• التصنيع على نطاق واسع مزامنة خلايا الإنتاج المتفرقة عبر المنشأة لضمان توقيت عملية متماسك وإدارة الإنذارات.

• دعم الأنظمة القديمة تمكين جسر الاتصال الحديث لحوامل وحدات التحكم ABB الحالية التي تتطلب سعة واجهة تسلسلية إضافية للتوسع الطرفي.

س: ما هي الفائدة الرئيسية لتكوين القناة المزدوجة في CI532V01؟

ج: تسمح القناتان بالاتصال المتزامن مع مجموعتين مختلفتين من الأجهزة أو الشبكات، مما يضاعف سعة الواجهة ويحسن الاستجابة الكلية لنظام التحكم.

س: هل تتطلب هذه الوحدة جهاز توجيه إيثرنت خارجيًا لاتصالات RCOM الأساسية؟

ج: لا، تستخدم CI532V01 بروتوكول RCOM الخاص بالشركة للروابط المباشرة بين الأجهزة ووحدة التحكم. ومع ذلك، يمكن أن تعمل جنبًا إلى جنب مع خدمات الإيثرنت عند دمجها في شبكة DCS أوسع تتضمن التوجيه العالمي.

س: هل CI532V01 قابلة للتبديل السريع داخل حامل وحدة التحكم؟

ج: على الرغم من أن الوحدات الفرعية من ABB مصممة للمتانة، يوصى باتباع تعليمات دليل Advant Controller المحدد فيما يتعلق بإجراءات إيقاف التشغيل لضمان سلامة ناقل الاتصال أثناء التثبيت.

س: كيف يتعامل بروتوكول RCOM مع الاتصالات عبر المسافات الطويلة؟

ج: تم تصميم RCOM خصيصًا للاتصالات عن بعد، باستخدام معايير إشارة أكثر مقاومة للتوهين والتداخل الذي يحدث عادةً في وصلات الكابلات الصناعية طويلة المدى مقارنة بـ RS-232 القياسي.

س: هل يمكن استخدام هذه الوحدة مع وحدات تحكم منطقية قابلة للبرمجة (PLCs) من طرف ثالث؟

ج: CI532V01 هي وحدة فرعية متخصصة مصممة للهيكل الداخلي لوحدات التحكم من ABB؛ يتطلب الاستخدام مع أنظمة الطرف الثالث عادةً وحدة تحكم ABB تعمل كبوابة أو محول بروتوكول.
