نظرة عامة على المنتج

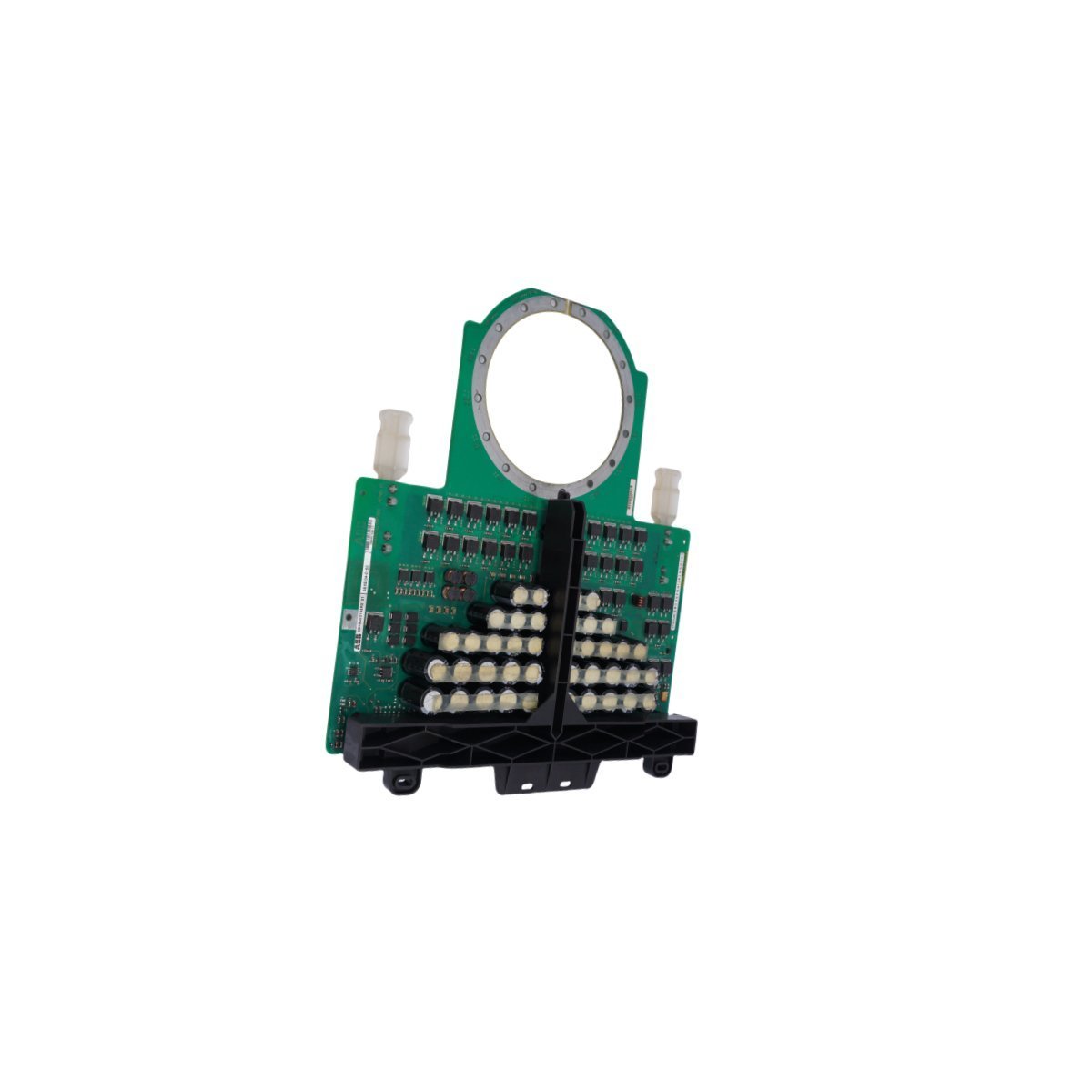

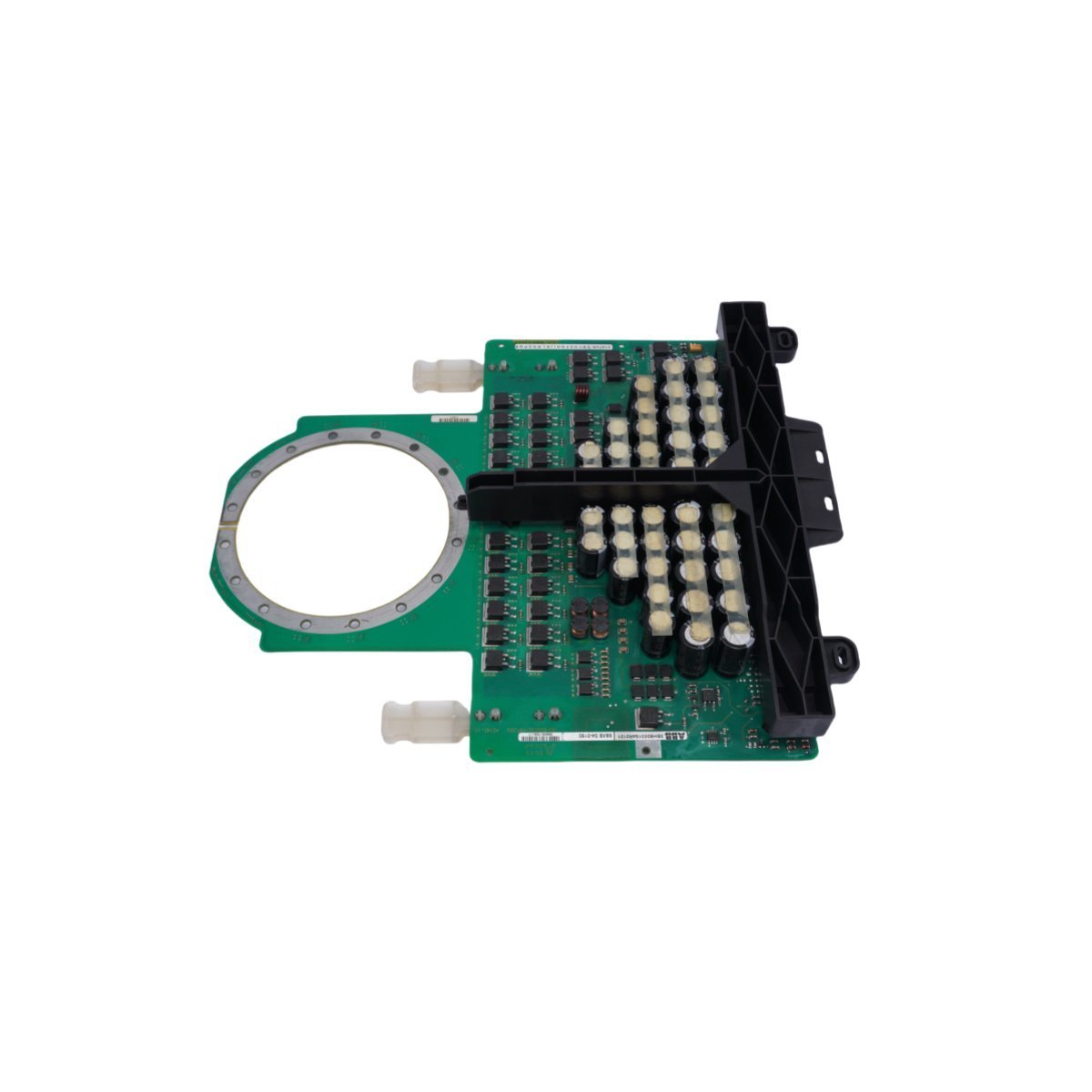

وحدة 3BHB003154R0101 هي وحدة ثايرستور مدمجة عالية الأداء (IGCT) مصممة خصيصًا لسلسلة ABB ACS1000 من المحركات ذات الجهد المتوسط. تجمع هذه المجموعة الحاسمة لأشباه الموصلات الكهربائية بين كثافة الطاقة العالية للثايرستور التقليدي وقدرات التبديل السريعة والقابلة للتحكم للترانزستور. من خلال دمج إلكترونيات مشغل البوابة مباشرة مع شريحة أشباه الموصلات، تضمن 5SHX 1960L0004 أدنى حد من الحث وأوقات إيقاف تشغيل سريعة بشكل استثنائي. هذه الوحدة مكون حيوي للحفاظ على كفاءة وأداء التوافقيات لأنظمة التحكم في المحركات واسعة النطاق في البيئات الصناعية الصعبة.

الهيكل التقني والأبعاد المادية

• سلسلة الطراز ACS1000 IGCT

• الرقم المرجعي للطلب 3BHB003154R0101 / 3BHL000390P0104

• معرفات التجميع الفرعي 5SXE 04-0150 / 5SHX 1960L0004

• واجهة التحكم لوحة مشغل بوابة مدمجة

• تكامل النظام نظام التحكم الموزع (DCS) / خدمة جهاز توجيه إيثرنت

• الوزن الصافي 0.86 كجم

• أبعاد المكون 20 × 22 × 5 سم

• بلد المنشأ السويد

• رمز التعريفة الجمركية 8537101190

سياق النشر الصناعي

تعد مجموعة IGCT هذه العنصر الأساسي للتحويل في محولات التردد للخدمة الشاقة. ويشمل نطاق تطبيقها ما يلي:

• استخراج البتروكيماويات تشغيل الضواغط والمضخات عالية السعة مع تنظيم دقيق للسرعة.

• عمليات التعدين إدارة جودة الطاقة ومتطلبات عزم الدوران للمطاحن والناقلات واسعة النطاق.

• معالجة المياه التحكم في المحركات ذات الجهد المتوسط في محطات الضخ عالية الحجم لتحسين استهلاك الطاقة.

• الدفع البحري يعمل كوحدة تحويل أساسية في أنظمة القيادة الكهربائية للسفن المتخصصة.

• استقرار الشبكة التنفيذ في معوضات VAR الثابتة وأجهزة تحسين جودة الطاقة.

س: هل 3BHB003154R0101 متوافق مع جميع إطارات محركات ACS1000؟

ج: تم تصميم هذه الوحدة لتقييمات طاقة محددة ضمن عائلة ACS1000؛ تحقق دائمًا من رموز 5SHX 1960L0004 و 5SXE 04-0150 مقابل وثائق محرك الأقراص الأصلية للمطابقة الدقيقة.

س: ما هي الفائدة الأساسية لوحدة البوابة المتكاملة؟

ج: يؤدي دمج مشغل البوابة مع رقاقة الثايرستور إلى تقليل التداخل الكهرومغناطيسي ويسمح بترددات تحويل أعلى بكثير مقارنة بأشباه الموصلات الكهربائية غير المتكاملة.

س: هل تتطلب هذه الوحدة معالجة متخصصة أثناء التركيب؟

ج: نعم، كمجموعة أشباه موصلات عالية الدقة، يجب التعامل معها باحتياطات التفريغ الكهربائي (ESD) وتتطلب تطبيق معجون حراري مناسب وتركيب محدد بعزم الدوران لضمان تبديد الحرارة.

س: ما هو دور خدمة الاتصال بجهاز توجيه إيثرنت المذكورة؟

ج: إنه يسهل التغذية الراجعة التشخيصية عالية السرعة ومراقبة الحالة بين وحدة IGCT ونظام التحكم الموزع المركزي (DCS)، مما يسمح بالصيانة التنبؤية وتسجيل الأخطاء.

س: هل هذا المنتج وارد سويدي جديد تمامًا؟

ج: نعم، يتم توفير هذه الوحدة كجزء جديد أصلي تم تصنيعه في السويد، مما يضمن تلبية معايير الجودة والسلامة الصارمة التي تتطلبها ABB.
