نظرة عامة على المنتج

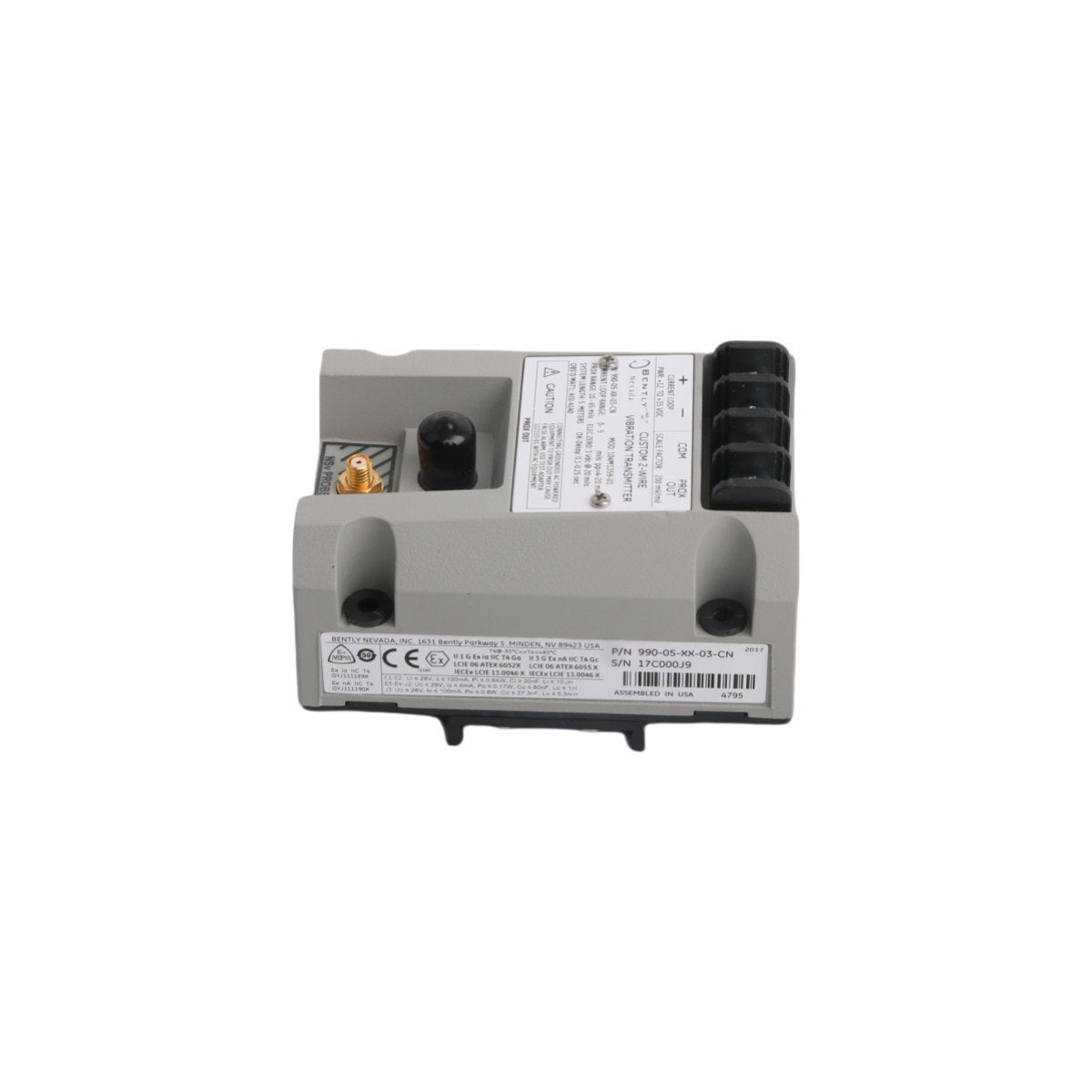

Bently Nevada 990-05-XX-03-CN (رقم القطعة 104M6732-01) هو جهاز إرسال اهتزاز متخصص يعمل بالتيار الكهربائي الحلقي، مصمم للاتصال بمحولات القرب 3300 NSv. يوفر هذا الجهاز حلاً فعالاً من حيث التكلفة لمراقبة الاهتزاز الشعاعي أو الدفع المحوري على الأصول الدوارة صغيرة ومتوسطة الحجم دون الحاجة إلى رف مراقبة مخصص. من خلال تحويل إشارات الإزاحة إلى خرج موحد 4-20 مللي أمبير، يتيح الجهاز 990-05-XX-03-CN التكامل المباشر مع وحدات التحكم المنطقية القابلة للبرمجة (PLCs) وأنظمة التحكم الموزعة (DCS). تم تصميم هذا النوع المحدد "CN" للسوق الصناعي الصيني، مما يضمن الامتثال للمعايير التنظيمية الإقليمية مع الحفاظ على الموثوقية العالمية المرتبطة بسلسلة Bently Nevada 990.

الخصائص التقنية الرئيسية ومعلمات الأجهزة

يستخدم الجهاز 104M6732-01 بنية ذات سلكين و4-20 مللي أمبير تبسط التثبيت في الموقع عن طريق إلغاء الحاجة إلى كابلات طاقة منفصلة.

• تعريف النموذج: 990-05-XX-03-CN / 104M6732-01

• نطاق القياس: 0 إلى 125 ميكرومتر (0 إلى 5 ميل) اهتزاز من الذروة إلى الذروة (الخيار -05)

• إشارة الخرج: 4-20 مللي أمبير تيار مستمر، متناسب مع نطاق الاهتزاز أو الموضع المكون

• توافق المسبار: معاير للاستخدام مع محولات القرب 3300 NSv (5 مم و 7 مم)

• واجهة التشخيص: تتضمن موصل "Prox Out" محوري لتحليل الإشارة الديناميكية الخام والتحقق من جهد الفجوة

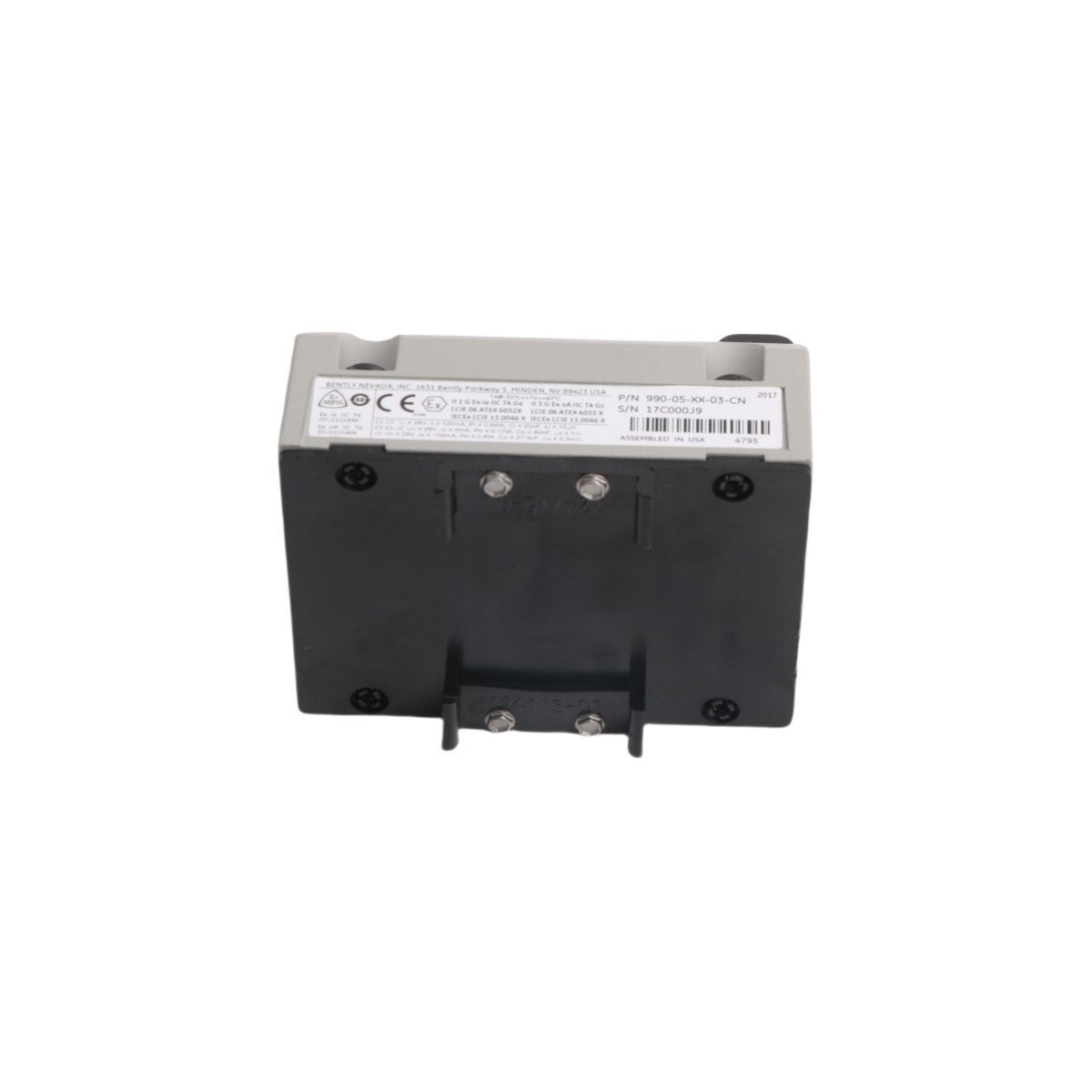

• تكوين التثبيت: مشابك سكة DIN مقاس 35 مم للتثبيت السريع في اللوحة (الخيار -03)

• سلامة النظام: دارة "ليست على ما يرام" مدمجة تمنع الإنذارات الكاذبة عن طريق قمع خرج 4-20 مللي أمبير أثناء أعطال المستشعر أو الكابل

• الحماية البيئية: مصمم للبيئات عالية التداخل مع درع قوي للحماية من التداخل الكهرومغناطيسي/الترددات الراديوية

• الامتثال الإقليمي: معد مسبقًا لتلبية المتطلبات التنظيمية الصناعية المحلية في الصين

• جهد التشغيل: 12 إلى 35 فولت تيار مستمر (يعمل بالتيار الحلقي)

التطبيقات الصناعية وحالات الاستخدام التشغيلي

يعد الجهاز 990-05-XX-03-CN ضروريًا لأصول توازن المصنع (BoP) حيث تتطلب مراقبة العمود عالية الدقة بتكلفة أقل من الأنظمة القائمة على الرفوف.

• حماية المضخات الطاردة المركزية: المراقبة المستمرة لاهتزاز العمود لاكتشاف التآكل المبكر للمحامل أو عدم توازن المروحة في مرافق البتروكيماويات ومعالجة المياه.

• مراقبة المراوح والمنافخ الصناعية: تتبع الاهتزاز الشعاعي في الوقت الفعلي لمنع الأعطال الكارثية في منافخ الأفران اللافحة ومراوح أبراج التبريد.

• مراقبة التوربينات البخارية الصغيرة: توفير بيانات الدفع المحوري والاهتزاز الشعاعي لمجموعات المولدات التوربينية في محطات الطاقة المستقلة وأنظمة غلايات المصانع.

• أعمدة الإدخال/الإخراج لعلبة التروس: مراقبة ديناميكيات العمود عالية السرعة لضمان السلامة الميكانيكية في أنظمة القيادة المعقدة.

• برامج الصيانة التنبؤية: استخدام الخرج المخزن الديناميكي لتحليل FFT الدوري (تحويل فورييه السريع) باستخدام جامعات البيانات المحمولة لتحديد ترددات الأعطال المحددة.

من خلال نشر جهاز الإرسال 104M6732-01، يمكن لمشغلي المنشآت تنفيذ استراتيجية قوية لحماية الآلات تتوافق مع مبادرات التحديث الوطنية، مما يضمن الامتثال للسلامة وتوافر المعدات الأمثل.
