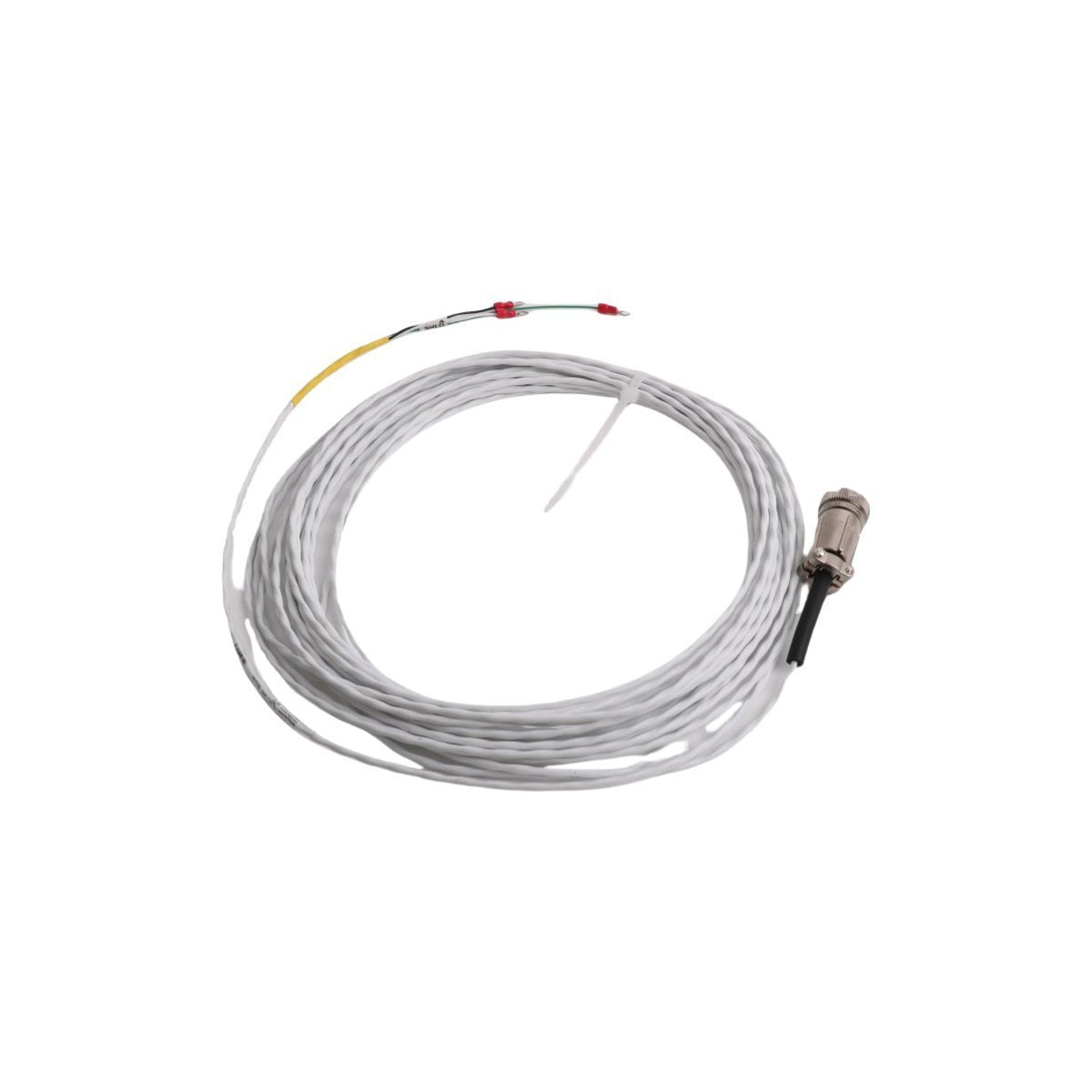

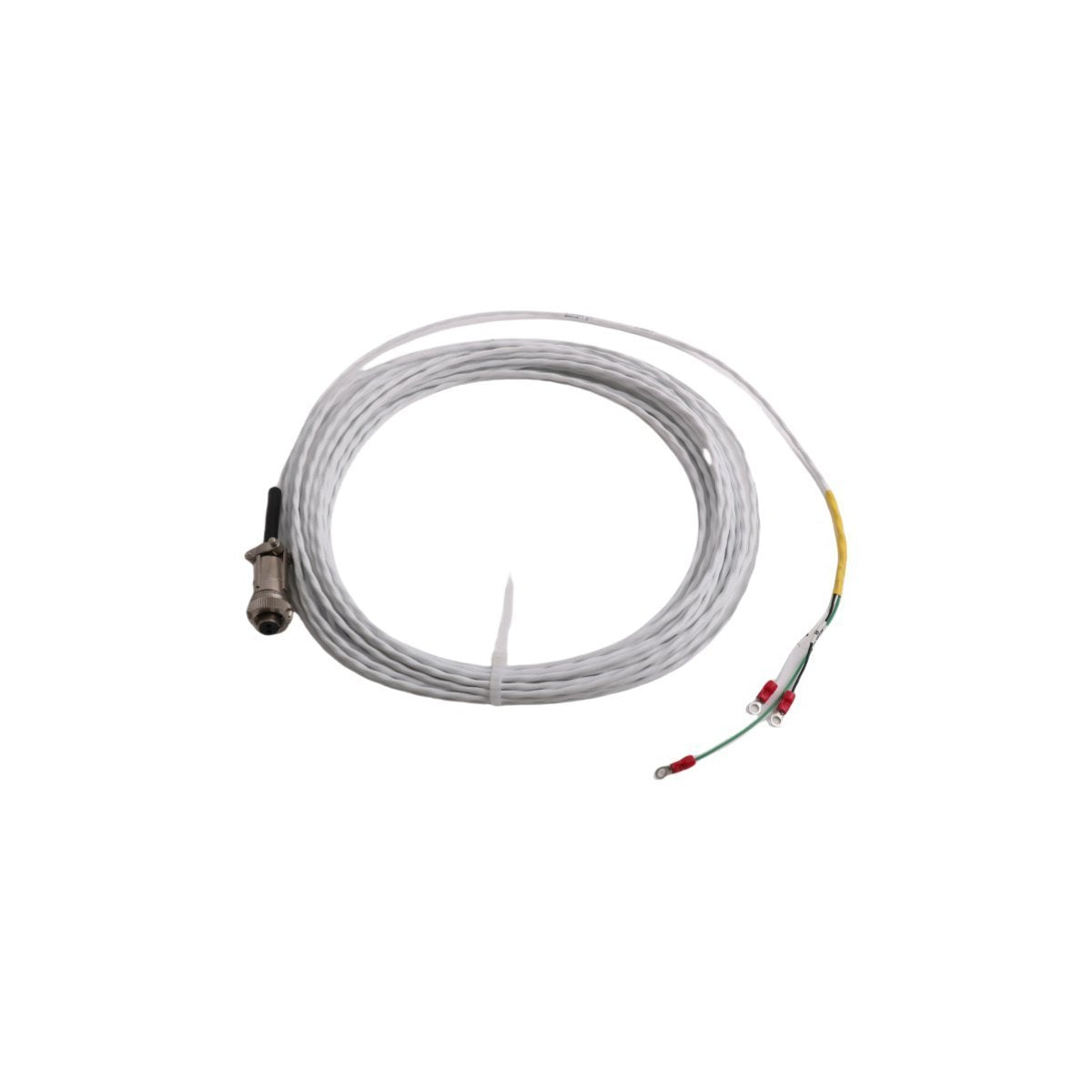

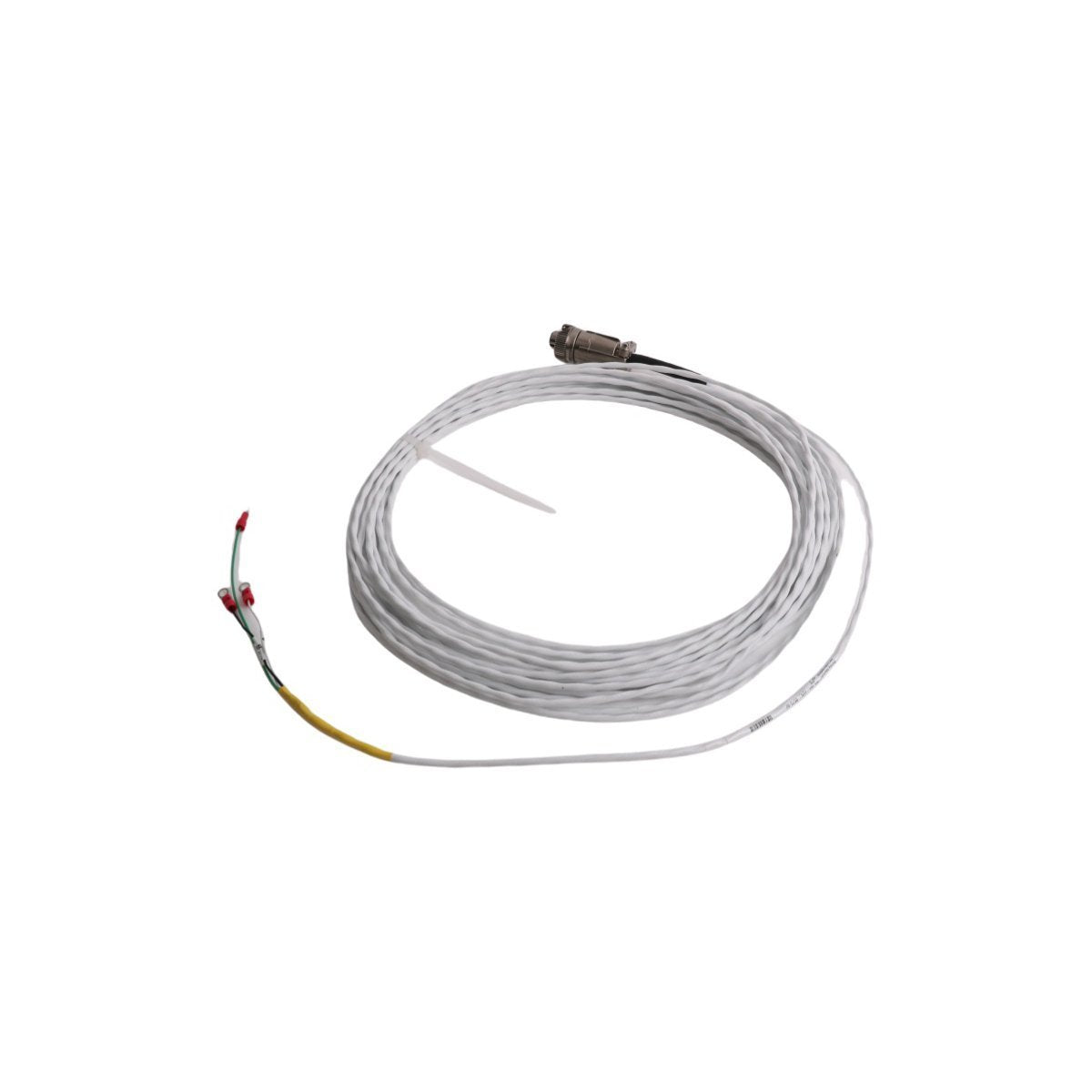

يعمل الكابل Bently Nevada 9571-30، والمصنف أيضًا ضمن سلسلة الكابلات المتصلة 9571، كواجهة امتداد أساسية تُستخدم لتنفيذ نقل الإشارات بين محولات التقارب وأجهزة استشعار Proximitor عبر منصات مراقبة الاهتزاز.

تفكيك لاحقة النموذج

يحدد رقم الجزء 9571-30 مجموعة كابلات توصيل بطول إجمالي يبلغ 30 قدمًا (حوالي 9.14 مترًا). يستخدم التكوين بنية محورية قياسية مصممة للحفاظ على مطابقة المعاوقة الكهربائية المطلوبة بين المسبار ودائرة تكييف الإشارة، مما يضمن سلامة إشارة الناقل عالية التردد المستخدمة في قياس الإزاحة بالتيار الدوامي.

مواصفات الأجهزة

سلامة إشارة محول التيار الدوامي

تعتمد دقة النظام في مراقبة ديناميات الدوار بشكل كبير على الحفاظ على خصائص معاوقة دقيقة في جميع أنحاء مسار الإشارة. يتم تصنيع كابلات سلسلة 9571 وفقًا لمعايير تفاوت صارمة لمنع انعكاس الإشارة وتوهينها. عند التركيب، من الضروري التأكد من توجيه الكابل بعيدًا عن خطوط الجهد العالي أو مصادر الحمل الاستقرائي لتقليل التداخل الكهرومغناطيسي. يتم الحفاظ على قمع التداخل بواسطة التدريع المحوري، والذي يجب أن يظل مستمرًا ومؤرضًا فقط عند نقطة تأريض النظام المحددة لمنع حقن الضوضاء في حلقة مراقبة جهد الفجوة -10 VDC.

## معلومات الطلب

• 1x كابل توصيل 9571-30

• 1x نشرة تعليمات فنية

• 1x أغطية موصلات واقية (مثبتة مسبقًا)

إرشادات التركيب الميداني

• التوجيه: قم بتأمين الكابل باستخدام روابط الكابلات على فترات منتظمة لمنع الإجهاد الميكانيكي الناتج عن الاهتزاز.

• نصف قطر الانحناء: حافظ على نصف قطر انحناء لا يقل عن 25 ملم للكابل المحوري لتجنب تجعيد الموصل المركزي أو تشويه العازل.

• التوصيلات: تأكد من إحكام جميع الموصلات يدويًا وخلوها من الأوساخ أو الأكسدة. لا تستخدم الكماشة لإحكام الموصلات لتجنب الإفراط في الشد وتلف الخيط.

• التدريع: تأكد من عدم تعرض تدريع الكابل للخطر أثناء التركيب؛ أي كسر في التدريع يمكن أن يؤدي إلى حلقات تأريض أو ضوضاء في خرج المحول.

• التحقق: بعد التوصيل، قم بإجراء فحص استمرارية للموصل المركزي وتأكد من بقاء التدريع معزولًا عن هيكل الآلة.

الأسئلة المتكررة

• هل يمكنني إصلاح كابل 9571-30 تالف؟ لا، إصلاح الكابل المحوري في الموقع (الوصل أو اللحام) يغير خصائص المعاوقة وسيؤدي إلى قياسات غير دقيقة.

• ما هو تأثير طول الكابل غير الصحيح؟ استخدام طول غير صحيح لنظام Proximitor معاير سيؤدي إلى تحول في الطور وخطأ حساسية في إشارة الخرج.

• هل الموصل مقاوم للماء؟ تم تصميم الموصلات لتكون مقاومة للبيئة ولكنها ليست قابلة للغمر. استخدم قناة واقية إذا كنت تقوم بالتركيب في مناطق رطبة.

• كيف أحدد كابل التوصيل الخاطئ؟ افحص الغلاف الخارجي بحثًا عن أي تلف مرئي أو استخدم مقياس الأوم للتحقق من استمرارية متقطعة ناتجة عن كسر داخلي للموصل.

• هل يمكن استخدام هذا الكابل مع مجسات غير Bently؟ تم تصميم سلسلة 9571 لأنظمة محولات Bently Nevada؛ لا يتم ضمان التوافق مع مجسات الطرف الثالث.

• هل يتطلب هذا الكابل غلافًا مدرعًا؟ لا، سلسلة 9571 القياسية هي كابل غير مدرع؛ إذا كانت الحماية المادية مطلوبة، فاستخدم قناة صلبة أو مرنة.

• لماذا تم تثبيت المعاوقة عند 75 أوم؟ هذه القيمة هي المعيار المطلوب لمطابقة المعاوقة في أنظمة محولات التيار الدوامي من سلسلة 3300 و 7200 لضمان خرج خطي.

• هل يمكنني استخدام روابط الكابلات مباشرة على الكابل؟ نعم، ولكن لا تشدها بإحكام مفرط، لأن ضغط الكابل يغير هندسة العازل والمعاوقة المميزة.
