نظرة عامة على المنتج

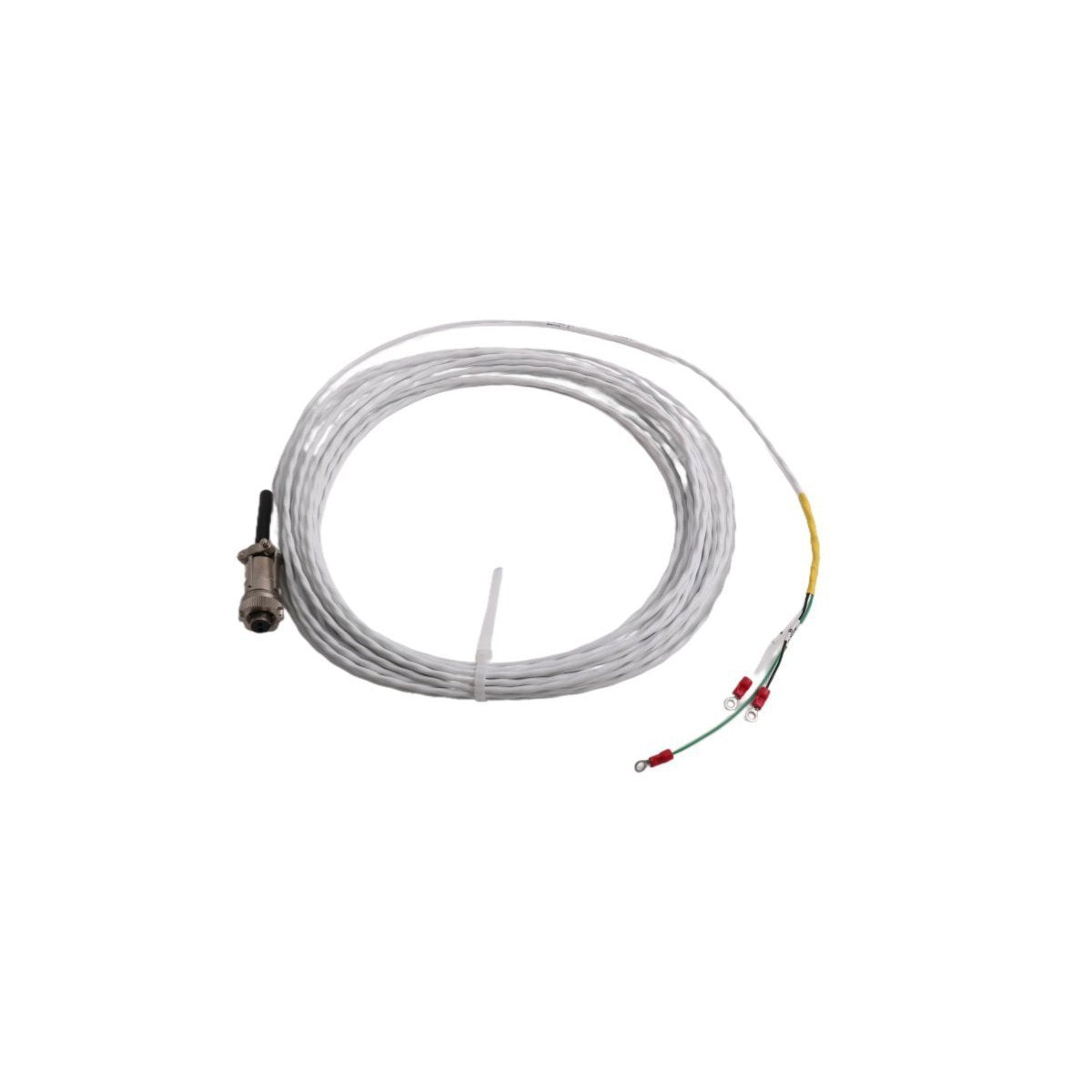

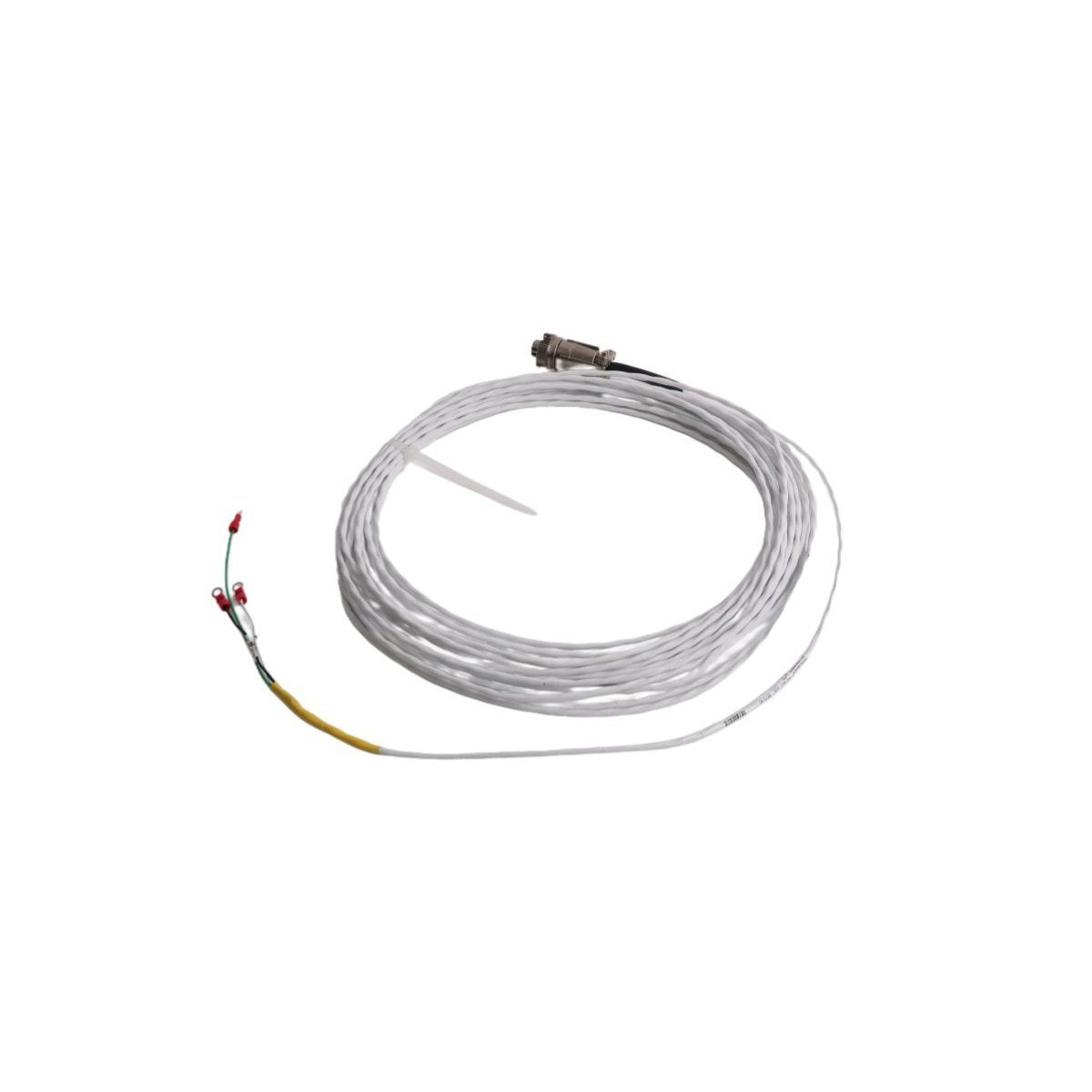

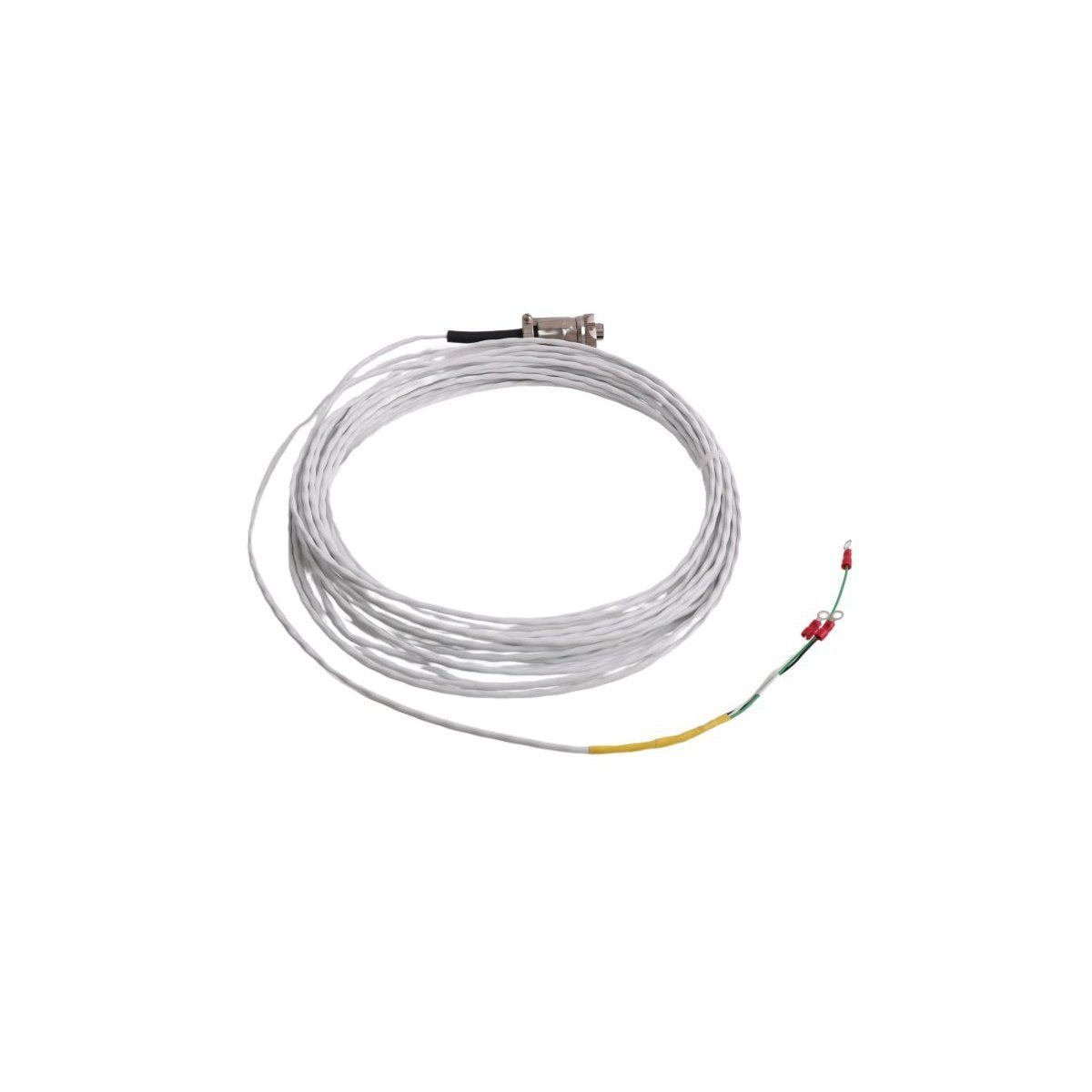

كابل Bently Nevada 9571-17 هو كابل ربط قياسي عالي الأداء مصمم للحفاظ على سلامة الإشارة في بيئات مراقبة الاهتزازات الصناعية الصعبة. وبصفته مكونًا حيويًا لنظام محول القرب 3300 (3300 Proximity Transducer System)، يضمن الكابل 9571-17 نقل البيانات الهامة من أجهزة الاستشعار المركبة في الميدان – مثل محولات سرعة التردد المنخفض – بدقة إلى أجهزة المراقبة دون أي تداخل أو ضعف للإشارة.

بطول 17 قدمًا (حوالي 5.18 مترًا)، يعد هذا الكابل المحمي هو الخيار المفضل للمهندسين الذين يحتاجون إلى وصلة موثوقة ومقاومة للرطوبة بين أجهزة الاستشعار ورفوف المراقبة. وسواء كنت تدير توربينات كهرومائية أو آلات دوارة واسعة النطاق، يوفر الكابل 9571-17 مسار إشارة ثابتًا ضروريًا لاكتشاف الشذوذات المرتبطة بالاهتزاز قبل أن تتفاقم وتتحول إلى أعطال ميكانيكية مكلفة. عند شراء هذا الجزء الأصلي من Bently Nevada، فإنك تضمن أن نظام الصيانة القائم على الحالة يعمل بأعلى مستوى من الدقة.

الميزات الرئيسية

• حماية متقدمة: يتميز بتكوين موصلين مجدولين ومحميين 22AWG يعملان على تخفيف التداخل الكهرومغناطيسي (EMI) وتداخل الترددات الراديوية (RFI) بفعالية.

• تصميم مقاوم للرطوبة: مصمم لضمان موثوقية طويلة الأمد في البيئات الصناعية حيث يمكن أن تؤثر الرطوبة والرطوبة المحيطة على جودة الإشارة.

• اتصال محسّن: مزود بموصل أنثوي دقيق مقاوم للرطوبة في أحد الأطراف ووصلات طرفية صناعية في الطرف الآخر لضمان اتصال آمن ومنخفض المقاومة.

• توافق واسع مع الأنظمة: على الرغم من أنه مصمم خصيصًا لأنظمة مراقبة التردد المنخفض مثل مستشعر السرعة 330505، إلا أنه يظل حلًا مرنًا عبر منصات مراقبة Bently Nevada المختلفة.

• صنع في الولايات المتحدة الأمريكية: كونه جزءًا أصليًا من Bently Nevada ومصنعًا في الولايات المتحدة الأمريكية، فإنه يلتزم بأعلى معايير مراقبة الجودة ومتانة المواد.

المواصفات الفنية

شرح تكوين الطراز

يشير الرمز "9571-17" إلى طول وتكوين محدد ضمن سلسلة 9571. تشير اللاحقة "-17" إلى طول كابل يبلغ 17 قدمًا. تتميز سلسلة 9571 بمرونة عالية، حيث تتوفر بأطوال تتراوح من 2.0 قدم (0.6 متر) حتى 99 قدمًا (30 مترًا)، مما يسمح للمهندسين بتكييف أطوال الكابلات بدقة لتلبية احتياجات خزائنهم وآلاتهم القريبة.

التطبيقات النموذجية

• مراقبة التوربينات الكهرومائية: مناسب تمامًا لمراقبة الاهتزازات منخفضة التردد حيث تكون نسبة الإشارة إلى الضوضاء بالغة الأهمية.

• مراقبة قلب/إطار المولد: يستخدم جنبًا إلى جنب مع مستشعرات السرعة 330505 لتتبع اهتزاز قلب المولد وحركة الإطار.

• دعم مبيت المحمل: ضروري لمراقبة الاهتزاز المطلق في الآلات الصناعية الدوارة الكبيرة.

• برامج الصيانة التنبؤية: يستخدم كمسار إشارة موثوق به في شبكات مراقبة الحالة المعقدة حيث تؤثر دقة المستشعر بشكل مباشر على موثوقية التشخيص.

توافق النظام

يعتبر الكابل 9571-17 حجر الزاوية في نظام محول القرب 3300 وهو مصمم للربط بسلاسة مع أنظمة TSI (أجهزة الإشراف على التوربينات) ورفوف مراقبة الاهتزاز المتوافقة. إنه الرفيق المثالي لمحولات سرعة التردد المنخفض. يرجى التأكد من أن واجهة الرف الحالية أو جهاز Proximitor يدعم وصلات الطرفية المحددة المتوفرة في سلسلة 9571.

إرشادات التركيب

1. الفحص: قبل التركيب، تأكد من أن درع الكابل سليم وأن دبابيس/وصلات الموصل خالية من التآكل أو الحطام.

2. التوجيه: تجنب توجيه الكابل عبر مسارات الكابلات عالية الجهد. استخدم قنوات أدوات مخصصة لضمان أقصى حماية للإشارة.

3. الإنهاء: استخدم وصلات الطرفية لإنشاء اتصال آمن في صندوق التوصيل أو واجهة الرف. تأكد من تأريض الدرع بشكل صحيح وفقًا لمخطط تأريض الأجهزة في موقعك لتجنب حلقات التأريض.

4. تخفيف الشد: ثبت الكابل بالقرب من الموصل باستخدام أربطة نايلون لمنع الشد على نقاط التوصيل.

5. التحقق: قم بإجراء فحص استمرارية، وإذا أمكن، اختبار سلامة الحلقة للتأكد من استقبال الإشارة بشكل صحيح في طرف المراقبة.

مزايا المنتج

يوفر اختيار قطع غيار Bently Nevada 9571-17 الأصلية مزايا تشغيلية مميزة:

• الموثوقية: يقلل من الإنذارات الكاذبة للاهتزاز الناتجة عن الضوضاء المتولدة من الكابل.

• طول العمر: مقاوم للزيوت الصناعية والمواد الكيميائية والرطوبة الشائعة في غرف التوربينات.

• موثوقية التوريد: بصفتنا موردًا متمرسًا لقطع غيار الأتمتة الصناعية، نحتفظ بهذا الطراز في المخزون، مما يساعدك على تجنب فترات الانتظار الطويلة المرتبطة غالبًا بالمصادر الأصلية.

معلومات الطلب

نحتفظ بمخزون جاهز للشحن من 9571-17. وبالنسبة لفرق المشتريات التي تبحث عن أسعار تنافسية، يرجى التواصل مع قسم المبيعات لدينا. نقدم أسعارًا شفافة ويمكننا المساعدة في الطلبات الكبيرة أو الشحن الموحد لمشاريع صيانة TSI بأكملها.

اللوجستيات والشحن

تُحمى كابلاتك باستخدام تغليف صناعي احترافي مضاد للكهرباء الساكنة. لدينا خبرة واسعة في شحن قطع غيار الأتمتة الصناعية الحساسة دوليًا. باستخدام التغليف الواقي ومواد التعبئة الممتصة للصدمات، نضمن وصول 9571-17 الخاص بك في حالة ممتازة، مما يحمي الموصلات الداخلية الحساسة وأختام الموصلات من أضرار النقل.

لماذا تختار Maxwell PLC

في Maxwell PLC، نقدم الخبرة الفنية واستقرار المخزون اللازمين للحفاظ على تشغيل أجهزتك الحيوية. نحن لا نبيع قطع الغيار فقط؛ بل ندعم وقت تشغيلك. بفضل عقود من الخبرة في حماية آلات التوربينات، نضمن أن كل كابل نرسله يلبي معايير الجودة العالية المتوقعة من قبل مهندسي المصانع في جميع أنحاء العالم.

الأسئلة المتكررة

• هل كابل Bently Nevada 9571-17 متوفر حاليًا في المخزون؟

  نعم، نحتفظ بهذا الطراز في المخزون وجاهزًا للشحن الفوري لتقليل وقت التوقف عن العمل.

• ما هو سعر 9571-17؟

  يرجى الاتصال بفريق المبيعات لدينا لطلب عرض أسعار رسمي بناءً على الكمية المطلوبة.

• هل هذه الكابلات أصلية من Bently Nevada؟

  نعم، نحن نقدم فقط قطع غيار أصلية 100%، مما يضمن موثوقية المعدات الأصلية لنظام المراقبة الخاص بك.

• ما هو أقصى طول يمكن أن يصل إليه هذا الكابل؟

  يمكن الحصول على سلسلة 9571 بأطوال تصل إلى 99 قدمًا (30 مترًا).

• هل هذا متوافق مع مستشعر السرعة 330505؟

  نعم، 9571-17 مناسب تمامًا للاستخدام مع مستشعرات السرعة منخفضة التردد 330505.

• هل يمكنني استخدام هذا الكابل مع محول سرعة؟

  إنه مصمم لمعدات مراقبة الاهتزاز، ولكن يرجى ملاحظة أنه لا يستخدم بشكل عام مع محول السرعة 21128.

• كيف أتأكد من أن الكابل محمي من الضوضاء؟

  يتميز الكابل بتصميم موصلين مجدولين ومحميين، وهو المعيار الصناعي لرفض الضوضاء. تأكد من تأريض الدرع بشكل صحيح عند النقطة المناسبة.

• هل تقدمون وثائق فنية مع الكابل؟

  نعم، يمكننا توفير أوراق البيانات وإرشادات التركيب لمساعدة طاقم المهندسين لديك.

• كم يستغرق الشحن الدولي؟

  نحن نعمل مع شركاء لوجستيين عالميين لتوفير شحن سريع، وعادة ما يتم شحن العناصر الموجودة في المخزون في غضون 24-48 ساعة.

• هل يمكنني الحصول على خصم للطلبات الكبيرة؟

  نعم، نقدم تسعيرًا متعدد المستويات للطلبات الكبيرة من كابلات الربط. اتصل بنا لمناقشة متطلبات مشروعك.

نماذج ذات صلة

• مستشعر سرعة منخفض التردد 330505

• كابل تمديد 3300 XL 330130

• مراقب الزلازل Proximitor 3500/42M

• سلسلة 9571 (أطوال مختلفة من 2.0 قدم إلى 99 قدم)
