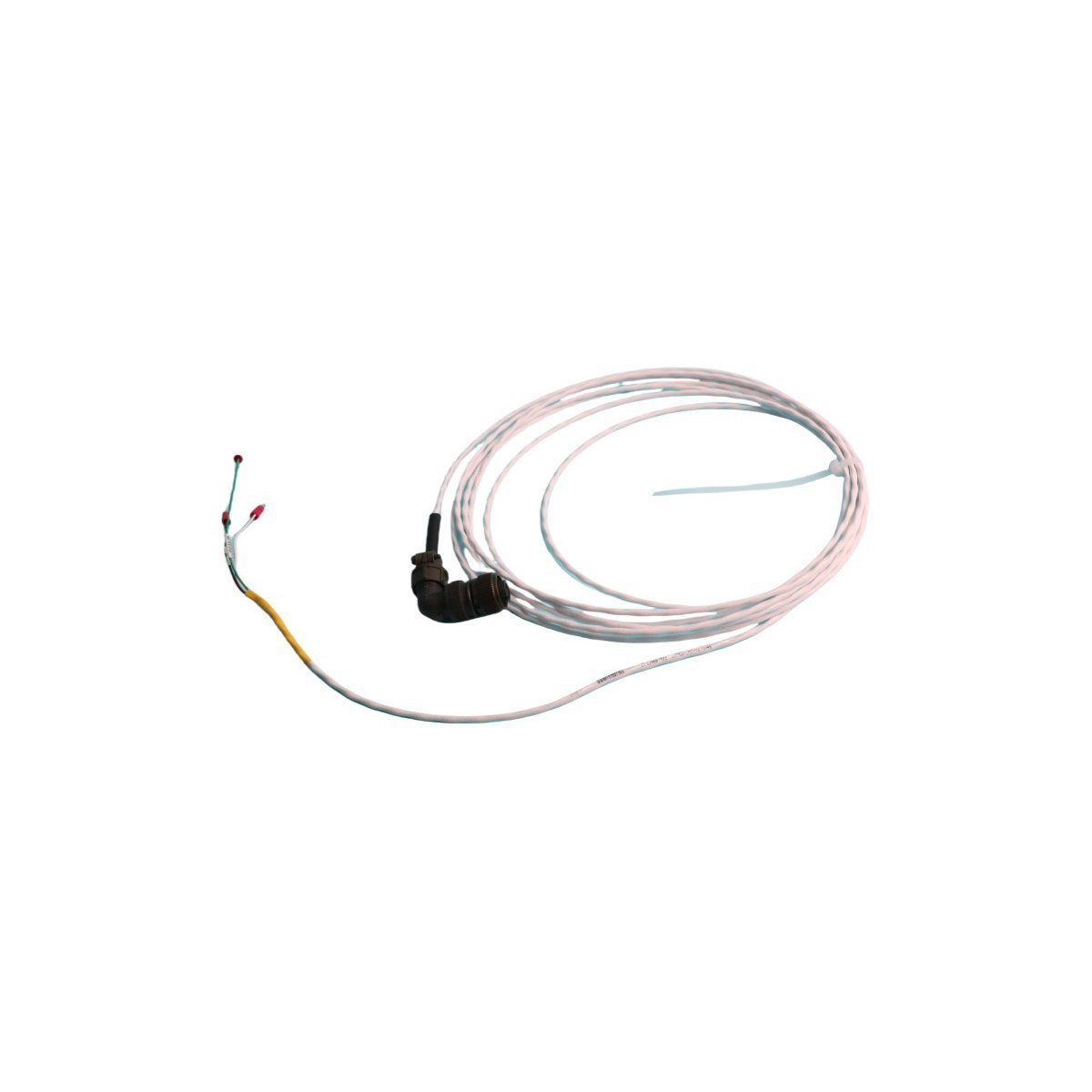

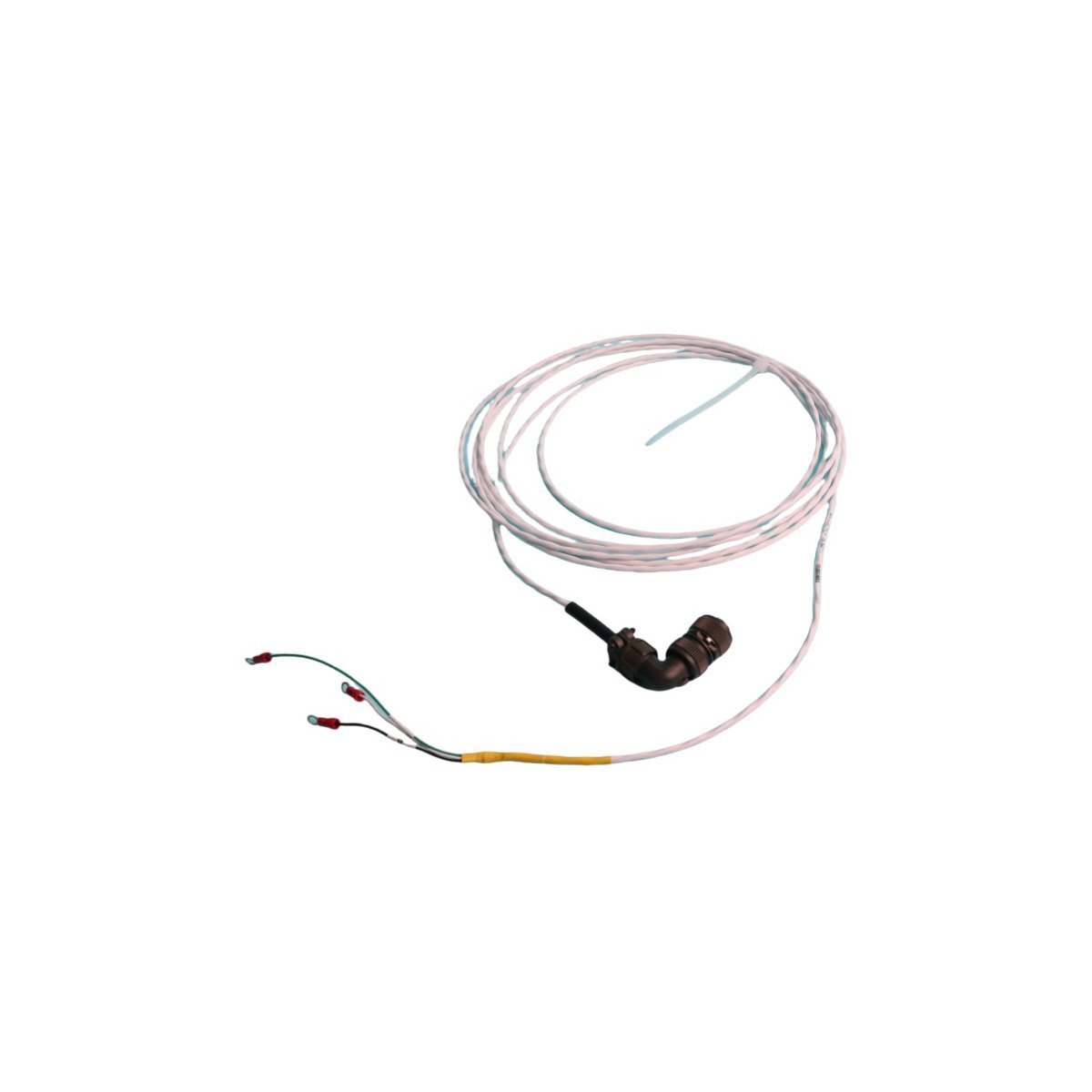

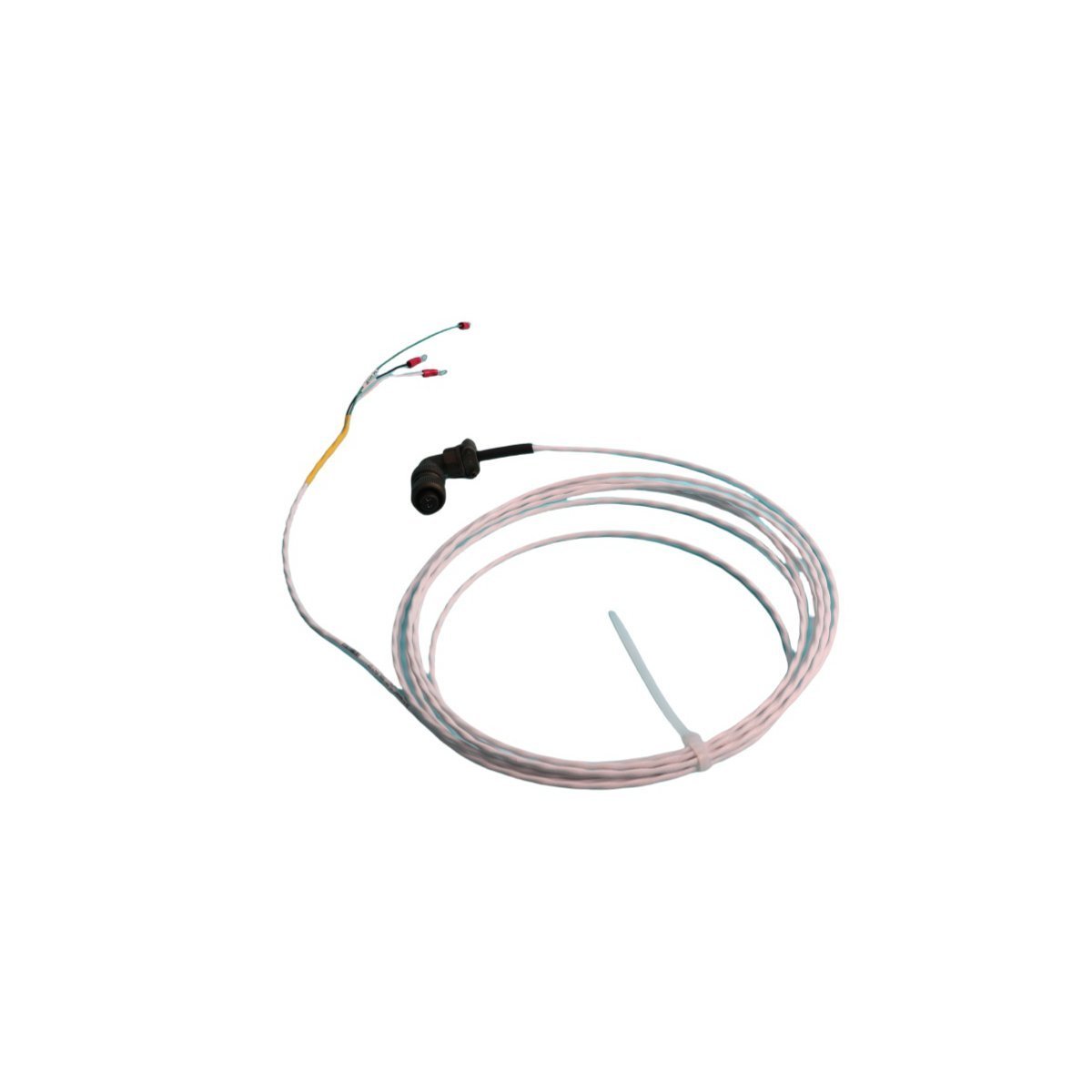

يعمل Bently Nevada 89477-30، والمصنف أيضًا باسم كابلات التوصيل البيني 89477، كمكون أجهزة مخصص لنقل الإشارة بين وحدات المراقبة ووحدات الإدخال/الإخراج ضمن شبكات نظام حماية الآلات 3500.

تكوين الواجهة

يوفر 89477-30 مسار اتصال مادي موحدًا للأجهزة المثبتة على الرف. تضمن مجموعة التوصيل البيني هذه الاستمرارية الكهربائية للإشارات منخفضة المستوى التي تنتقل من اللوحة الخلفية للرف إلى واجهات الإنهاء الخارجية. وهي مصممة للدمج في رفوف سلسلة 3500 لتسهيل الاتصال بين بطاقات المراقبة الداخلية وأطراف توصيل الأسلاك في الموقع.

مواصفات الأجهزة

سلامة الإشارة وقمع التداخل

يحافظ كابل التوصيل البيني على دقة الإشارة عن طريق تقليل التداخل الكهرومغناطيسي أثناء نقل البيانات من وحدات واجهة المستشعر إلى لوحات إنهاء الرف. يتطلب الأمر توجيهًا مناسبًا داخل حاوية الرف لمنع الاقتران مع توزيع الطاقة عالي الجهد. يقلل التدريع الداخلي من التعرض لتداخل الترددات اللاسلكية الخارجية، مما يضمن بقاء إشارات المجس الدوامي الخام ضمن عتبات الضوضاء المحددة لتفسير دقيق لديناميكية الدوار. يجب التحقق من استمرارية الدرع لمنع الحلقات الأرضية عبر واجهات إنهاء الرف.

معلومات الطلب

• كابل توصيل بيني واحد (1) 89477-30

• موصلات واجهة رف مدمجة

• مشابك تثبيت الغلاف

• وثائق التثبيت

إرشادات التثبيت الميداني

• التوجيه:

• قم بتثبيت الكابلات داخل قنوات إدارة الكابلات الداخلية لرف 3500.

• حافظ على مسافة فصل دنيا عن أسلاك إدخال مصدر الطاقة.

• الإنهاء:

• تحقق من أن موصل واجهة الرف مثبت بالكامل لمنع فقدان الإشارة المتقطع.

• تأكد من أن مفتاح الموصل يتوافق مع مقبس وحدة الإدخال/الإخراج قبل تطبيق الضغط.

• الفحص:

• تحقق من وجود تلف مادي للغلاف الخارجي أثناء التثبيت.

• قم بإجراء اختبار استمرارية الحلقة للتحقق من سلامة الإشارة قبل تهيئة نظام المراقبة.

الأسئلة الشائعة

• هل يمكن تمديد هذا الكابل في الموقع؟

  لا. يؤدي تعديل تجميع الكابل إلى تغيير الخصائص الكهربائية والمقاومة، مما يؤدي إلى تدهور الإشارة وأخطاء محتملة في نظام المراقبة.

• هل 89477-30 متوافق مع رفوف سلسلة 3300 القديمة؟

  لا. صُمم هذا الكابل خصيصًا لترتيب المسامير والهندسة البينية لنظام حماية الآلات من سلسلة 3500.

• ما هي أنواع الإشارات التي ينقلها هذا الكابل؟

  ينقل بيانات المحولات، وتغذية مصدر الطاقة، وإشارات الاتصال الرقمية بين اللوحة الخلفية للرف ووحدات الإدخال/الإخراج.

• كيف يُحجب الكابل عن الضوضاء؟

  يستخدم الكابل تصميم درع متعدد الموصلات يتصل بأرضية هيكل الرف لتصريف التداخل الكهرومغناطيسي المستحث.

• هل الموصل قابل للتبديل السريع؟

  تدعم وحدات نظام 3500 التبديل السريع، ولكن يجب التعامل مع كابلات التوصيل البيني بحذر أثناء تشغيل الرف لتجنب حدوث قصور في مسامير الإشارة.

• ما هو نصف قطر الانحناء الموصى به لهذا الكابل؟

  لمنع الإجهاد الميكانيكي على الموصلات، حافظ على نصف قطر انحناء لا يقل عن 50 مم أثناء التثبيت.

• هل يتطلب هذا الكابل أي تهيئة للبرامج الثابتة؟

  لا. هذا مكون أجهزة سلبي ولا يحتوي على منطق أو يتطلب تحديثات البرامج الثابتة.

• كيف يمكن تحديد كابل معيب؟

  يتجلى الكابل المعيب عادةً في أخطاء اتصال الوحدة أو قراءات المستشعر غير المنتظمة على واجهة TDI 3500 أو حالة رف المراقبة.
