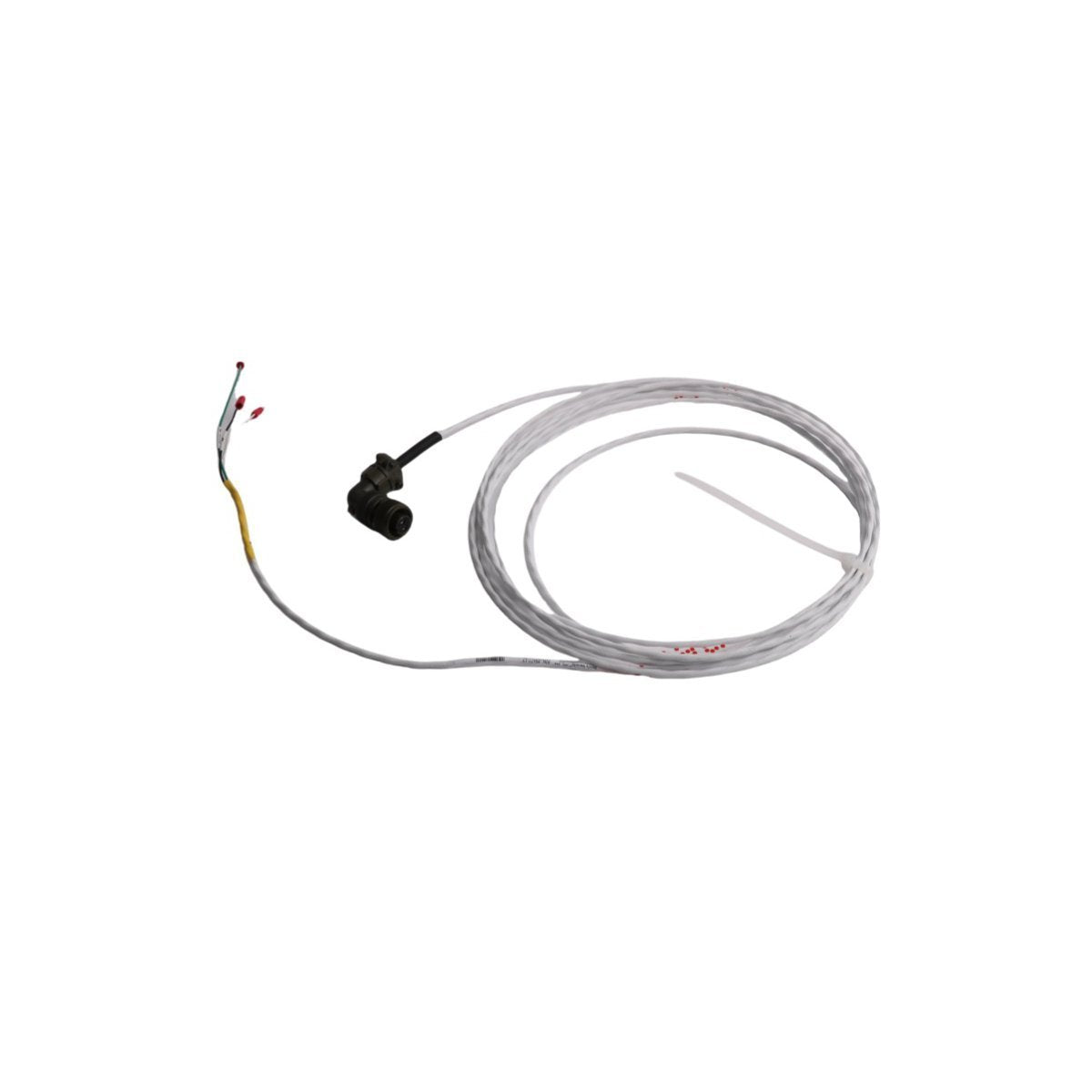

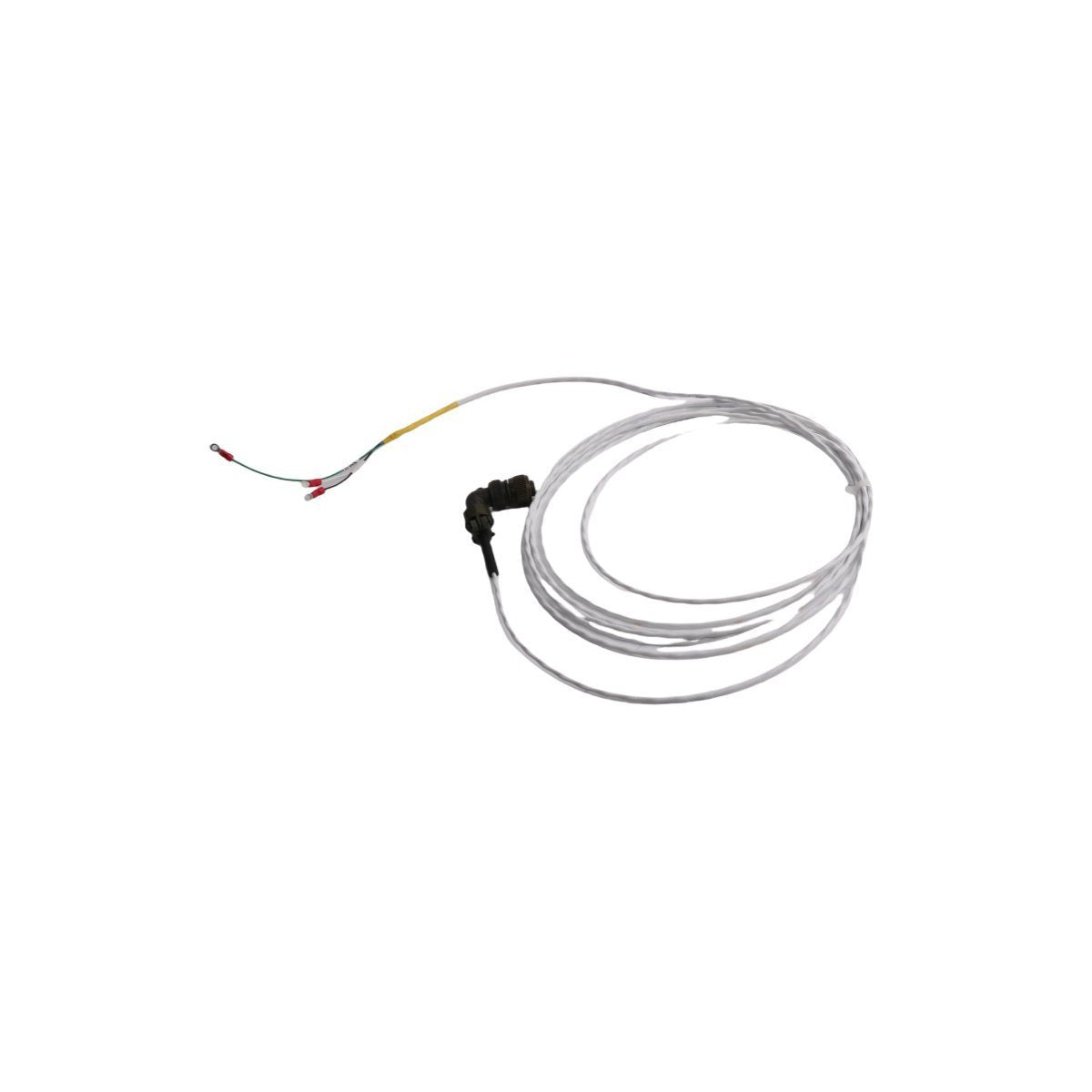

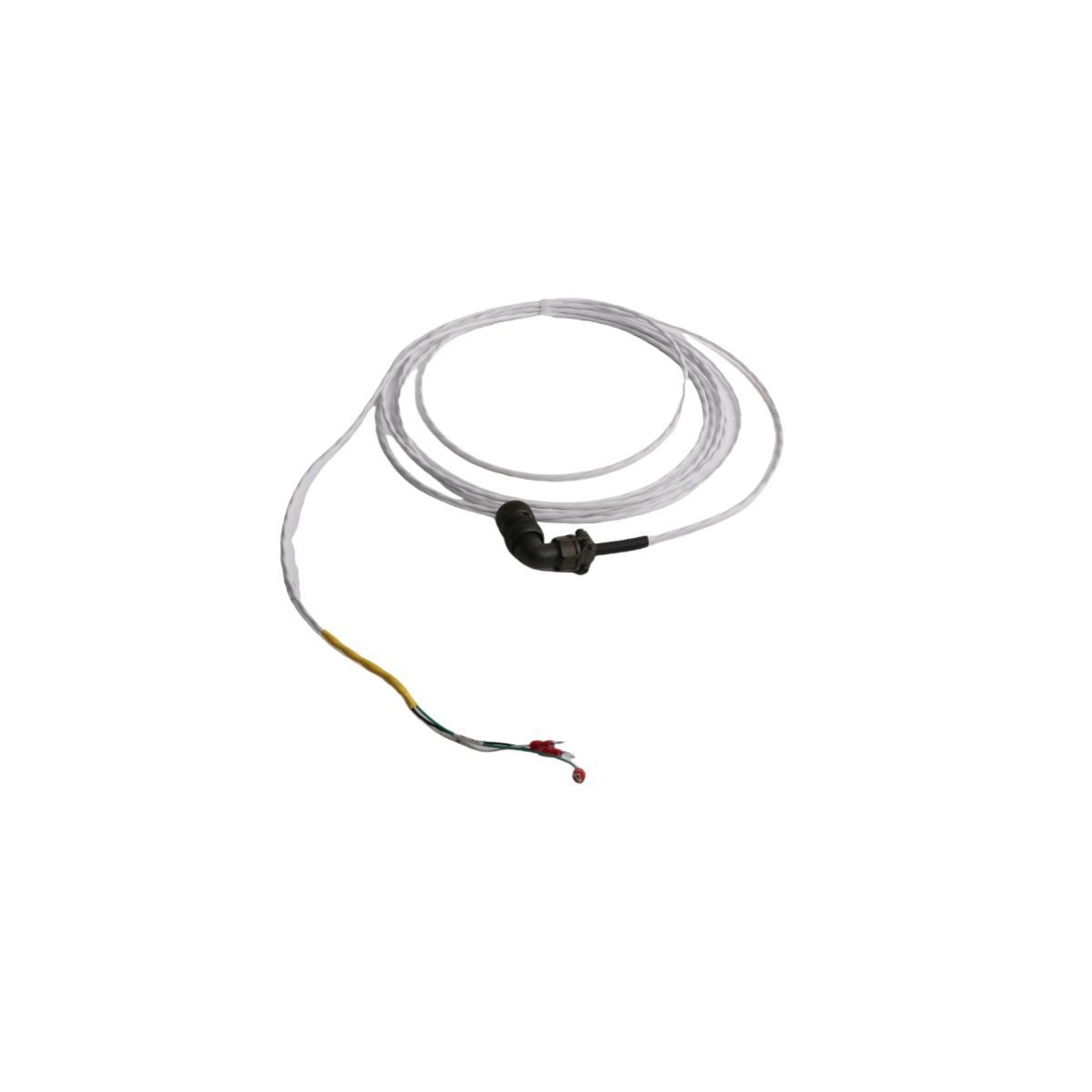

تم تكوينه لنقل الإشارة بين مجسات التقارب ومستشعرات Proximitor، يعمل Bently Nevada 89477-25، والمُدرج أيضًا باسم كابل الربط البيني 89477، كمكون أجهزة مخصص لمراقبة الاهتزاز ضمن منصات حماية الماكينات. يوفر التجميع تنفيذًا فيزيائيًا/كهربائيًا مباشرًا لتوجيه إشارات التيار الدوامي عالية التردد. ويحافظ على خصائص ممانعة متسقة عبر سلسلة الإشارة، مما يضمن سلامة بيانات المحول الخام. تسهل بنية الكبل إرسال إشارات التذبذب والإزاحة من مجموعة المسبار إلى أجهزة الاستشعار بفقدان منخفض، مما يسمح بالمراقبة الدقيقة لديناميكيات العمود الدوار.

مصفوفة النماذج

89477-25 عبارة عن مجموعة متحدة المحور تم تكوينها في المصنع وتُعرّف بخصائص طول وموصلات محددة:

• 89477: النموذج الأساسي لتجميع كابل الربط البيني

• 25: خاصية الطول المحدد (2.5 متر)

مواصفات الأجهزة

مراقبة ميكانيكية وخصائص TSI

يعمل كابل الربط البيني كمكون خامل داخل نظام المحول. تعتمد دقة النظام على معايرة قياس مسبار التيار الدوامي للطول الكلي للكابل ومستشعر Proximitor. أثناء التشغيل، يلزم التحقق من جهد الفجوة عند خرج Proximitor للتأكد من أن نظام المحول يتمركز عند -10 فولت تيار مستمر. يعتمد التحليل الصحيح لديناميكيات الدوار على سلامة الإشارة التي تحافظ عليها هذه الكابلات؛ لذلك، يتم تحقيق قمع التشويش المتبادل من خلال درع قوي يجب ربطه بشكل صحيح عند واجهة إلكترونيات الاستشعار لمنع ضوضاء القياس.

معلومات الطلب

• تجميع كابل الربط البيني 89477-25

• أغطية موصلات واقية

• كتيب فني

• لا توجد مشابك تثبيت أو أجهزة متضمنة

إرشادات التركيب الميداني

• التوجيه: قم بتركيب الكابل داخل أنبوب معدني مؤرض لتوفير الحماية ضد التداخل الكهرومغناطيسي.

• نصف قطر الانحناء: التزم بمواصفات الحد الأدنى لنصف قطر الانحناء لتجنب تلف العازل الداخلي وتغيير ممانعة الكابل.

• التوصيلات: تأكد من أن جميع موصلات الكابلات المحورية مثبتة ومحكمة بشكل صحيح يدويًا أو باستخدام الأدوات الموصى بها من قبل الشركة المصنعة للحفاظ على استمرارية مسار الإشارة.

• التأريض: تحقق من أن درع الكابل متصل بشكل صحيح بواجهة نظام المراقبة لتلبية متطلبات حماية التداخل الكهرومغناطيسي.

• الفحص: افحص الجزء الخارجي من الكابل بحثًا عن التلف أو الانحناء قبل التركيب؛ تحقق من خلو الموصلات من الأوساخ والأكسدة.

الأسئلة المتكررة

• س: هل 89477-25 متوافق مع جميع أنظمة تقارب Bently Nevada؟

• ج: لا، يعتمد التوافق على التردد المحدد ومطابقة الممانعة لنظام المحول؛ تحقق من وثائق النظام.

• س: هل يمكنني وصل أو تقصير هذا الكابل في الموقع؟

• ج: لا، سيؤدي تعديل طول الكابل إلى تغيير ممانعة النظام وإدخال أخطاء في قياس المحول ومعايرته.

• س: كيف يمكنني اختبار استمرارية الكابل؟

• ج: استخدم مقياسًا متعددًا رقميًا للتحقق من استمرارية الموصل المركزي والتأكد من عدم وجود دائرة كهربائية قصيرة بين الموصل المركزي والدرع.

• س: هل يتطلب هذا الكابل حماية بيئية؟

• ج: الموصلات غير مقاومة للماء؛ يجب تركيبها في صندوق وصل مصنف NEMA إذا تعرضت للسوائل أو البيئات القاسية.

• س: ما الذي يشير إلى أن الكابل قد تعطل؟

• ج: ضوضاء الإشارة، أو التحولات المفاجئة في التحيز DC، أو فقدان الإشارة الكامل عند وحدة المراقبة غالبًا ما تشير إلى فشل الكابل الداخلي أو تدهور الموصل.

• س: هل يمكن استخدام هذا الكابل في درجات حرارة تزيد عن 177 درجة مئوية؟

• ج: التشغيل بما يتجاوز درجة حرارة 177 درجة مئوية المقدرة يمكن أن يؤدي إلى تدهور عازل الكابل وغمده، مما يؤدي إلى عدم استقرار دائم في الإشارة.

• س: لماذا يعتبر التدريع مهمًا؟

• ج: يمنع التدريع ضوضاء الكهرباء الخارجية من الحقن في إشارة محول الجهد المنخفض، مما قد يتسبب في قراءات اهتزاز خاطئة.

• س: هل الموصلات قابلة للتبديل الساخن؟

• ج: على الرغم من أنه يمكن فصل الموصلات، فإنه يوصى بإيقاف تشغيل الشاشة قبل الفصل لمنع تلف الجهد العابر للإلكترونيات.
