نظرة عامة على المنتج

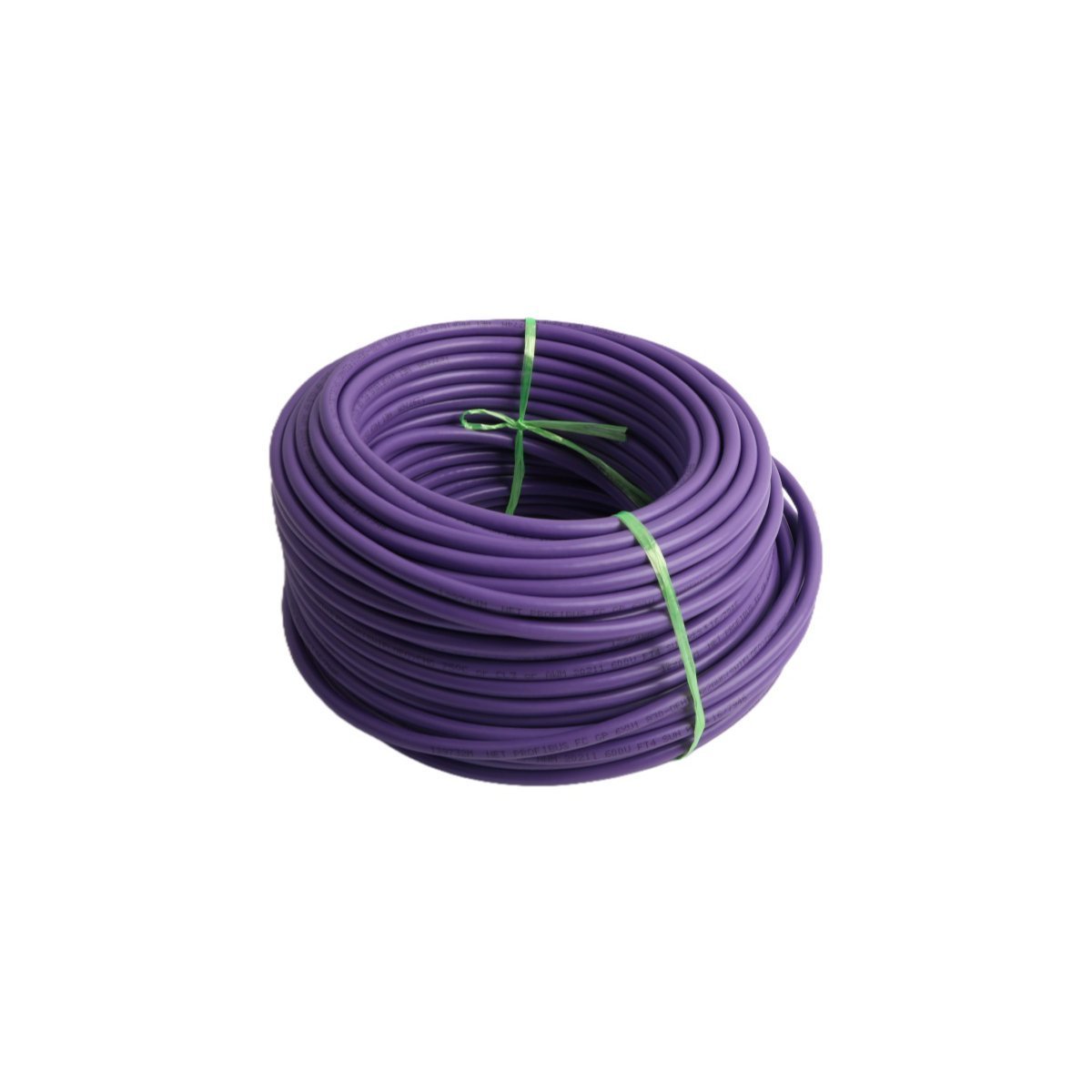

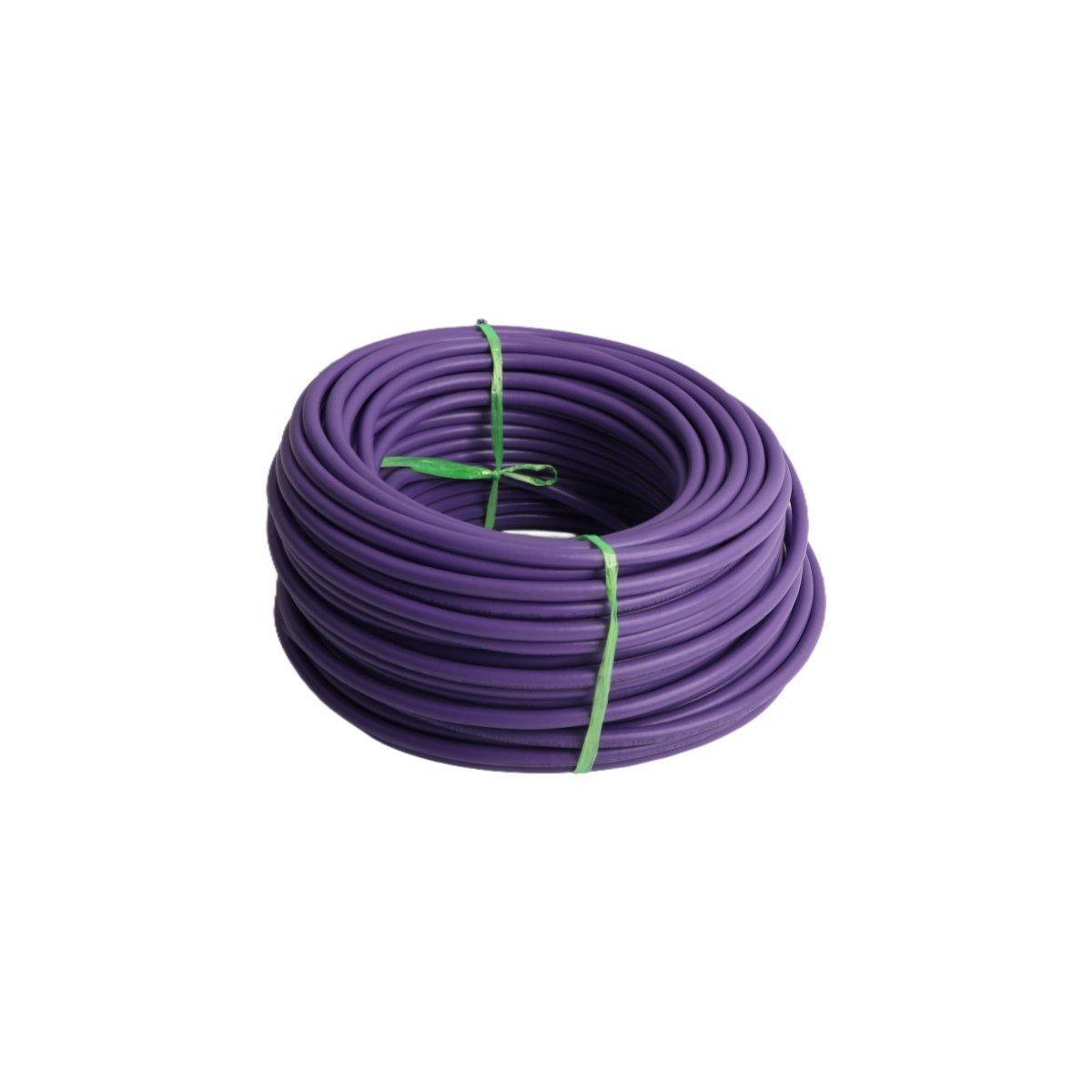

كابل Siemens 6XV1830-0EH10 هو كابل ناقل محمي عالي الجودة ثنائي النواة، مصمم خصيصًا لشبكات PROFIBUS DP وFMS عالية السرعة. بصفته مكونًا أساسيًا لنظام SIMATIC NET FastConnect (FC)، تم تصميم هذا الكابل لتسهيل التجميع السريع والخالي من الأخطاء في الموقع من خلال هيكله المتخصص المتماثل شعاعيًا. يتميز الكابل بموصلات نحاسية صلبة وبنية حماية قوية، مما يضمن بقاء نقل البيانات مستقرًا في البيئات الصناعية عالية التداخل. باستخدام أدوات تقشير FastConnect، يمكن للفنيين إزالة الغلاف الخارجي والدرع في خطوة واحدة، مما يقلل بشكل كبير من وقت العمل المطلوب لتشغيل الشبكة وصيانتها.

الخصائص الميكانيكية ومواصفات الإشارة

تحدد البيانات الفنية التالية الملف الفيزيائي والكهربائي لوسط الناقل 6XV1830-0EH10:

• تكوين النواة نحاس صلب ثنائي الأسلاك (بترميز ألوان أحمر وأخضر)

• نظام الحماية طبقة رقائق الألومنيوم مجتمعة وضفيرة أسلاك نحاسية مطلية بالقصدير

• مادة الغلاف PVC متين بلون بنفسجي مميز (RAL 4001)

• المعايير يتوافق مع VDE 0472 وIEC 332-1 Class B لمقاومة اللهب

• معدلات البيانات مُحسّن لـ 1.5 ميجابت في الثانية (حتى 200 متر) و12 ميجابت في الثانية (حتى 100 متر لكل مقطع)

• مدى ممتد يمكن تحقيق مقاطع فردية تصل إلى 1000 متر بمعدلات باود أقل أو باستخدام مكررات

• الوزن التشغيلي 0.95 كجم (لكل وحدة تعبئة محددة)

• الأبعاد 2.5 سم × 5.1 سم × 83.8 سم (حجم الوحدة التمثيلية)

• بلد المنشأ ألمانيا

• رمز التصدير HS 8537101190

تم تصميم هذا الكابل للتركيب الدائم في البيئات الداخلية، مما يوفر توازنًا بين المرونة لقنوات الكابلات والصلابة لتوصيلات الأطراف الآمنة.

الشبكات الصناعية والنشر الميداني

يعمل الكابل 6XV1830-0EH10 كعمود فقري لأنظمة الأتمتة اللامركزية في قطاعات المعالجة الكيميائية، السيارات، وتوليد الطاقة. في تصميمات المصانع المعقدة، يعد درعه المزدوج الطبقات أمرًا حاسمًا لمنع التداخل والتشويش الكهرومغناطيسي من محولات التردد القريبة أو كابلات المحركات عالية الجهد. تجعله بنية FastConnect خيارًا مفضلاً لأنظمة اللوجستيات والمناولة المادية واسعة النطاق حيث يجب ربط مئات عقد PROFIBUS - مثل محطات I/O من نوع ET 200S، والمحركات، وأجهزة قياس التدفق - بمقاومة ثابتة. نظرًا لأن الكابل يُباع بالمتر ومتوافق مع جميع موصلات D-sub القياسية من Siemens ذات 9 سنون، فإنه يسمح بمقاطع ناقل ذات أطوال مخصصة تقلل من توهين الإشارة. يضمن سلامة إشاراته الموثوقة نقل بيانات التشخيص الحيوية ومتغيرات التحكم بدقة أقل من المللي ثانية، مما يحافظ على التوافر العالي المطلوب لعمليات التصنيع على مدار الساعة طوال أيام الأسبوع.
