نظرة عامة على المنتج

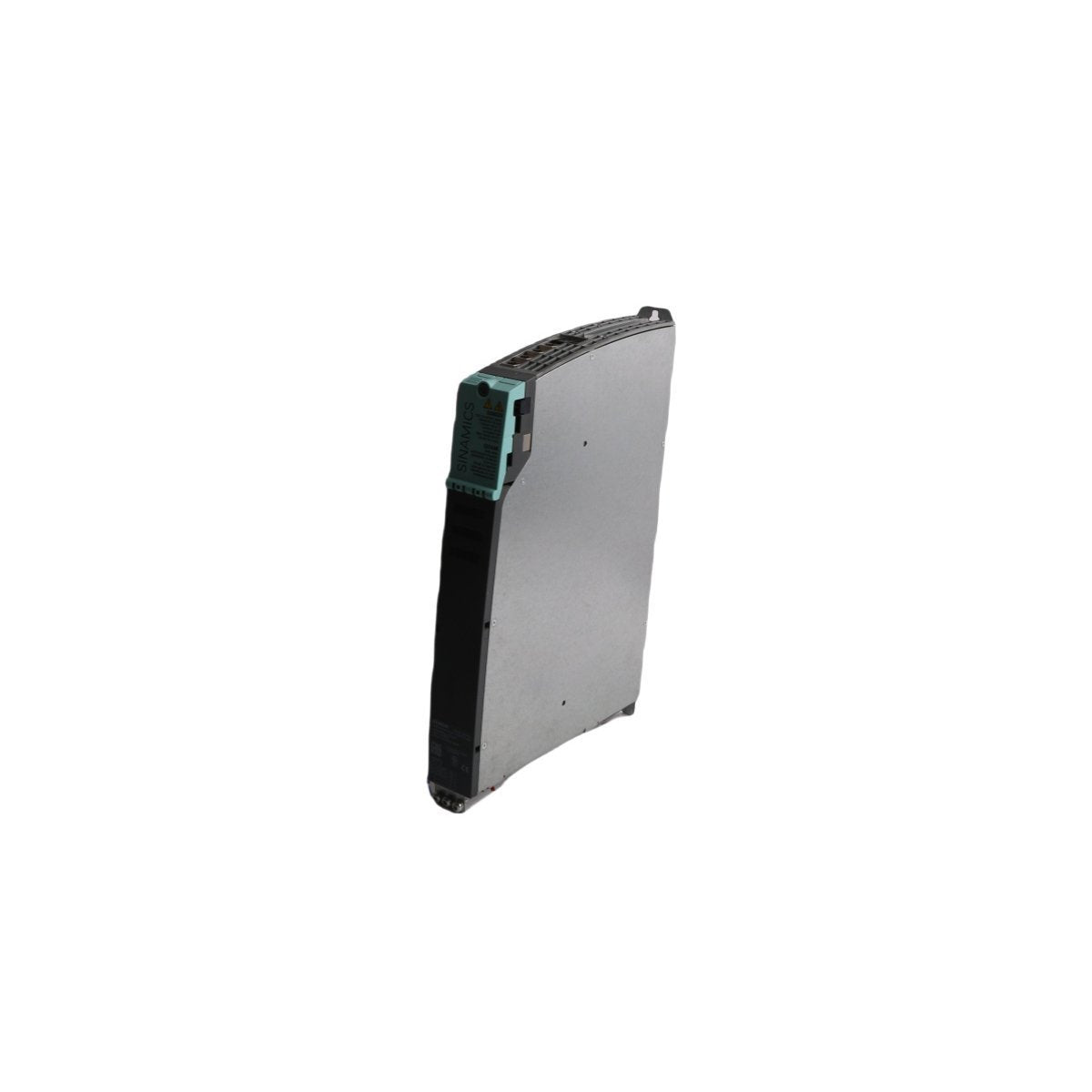

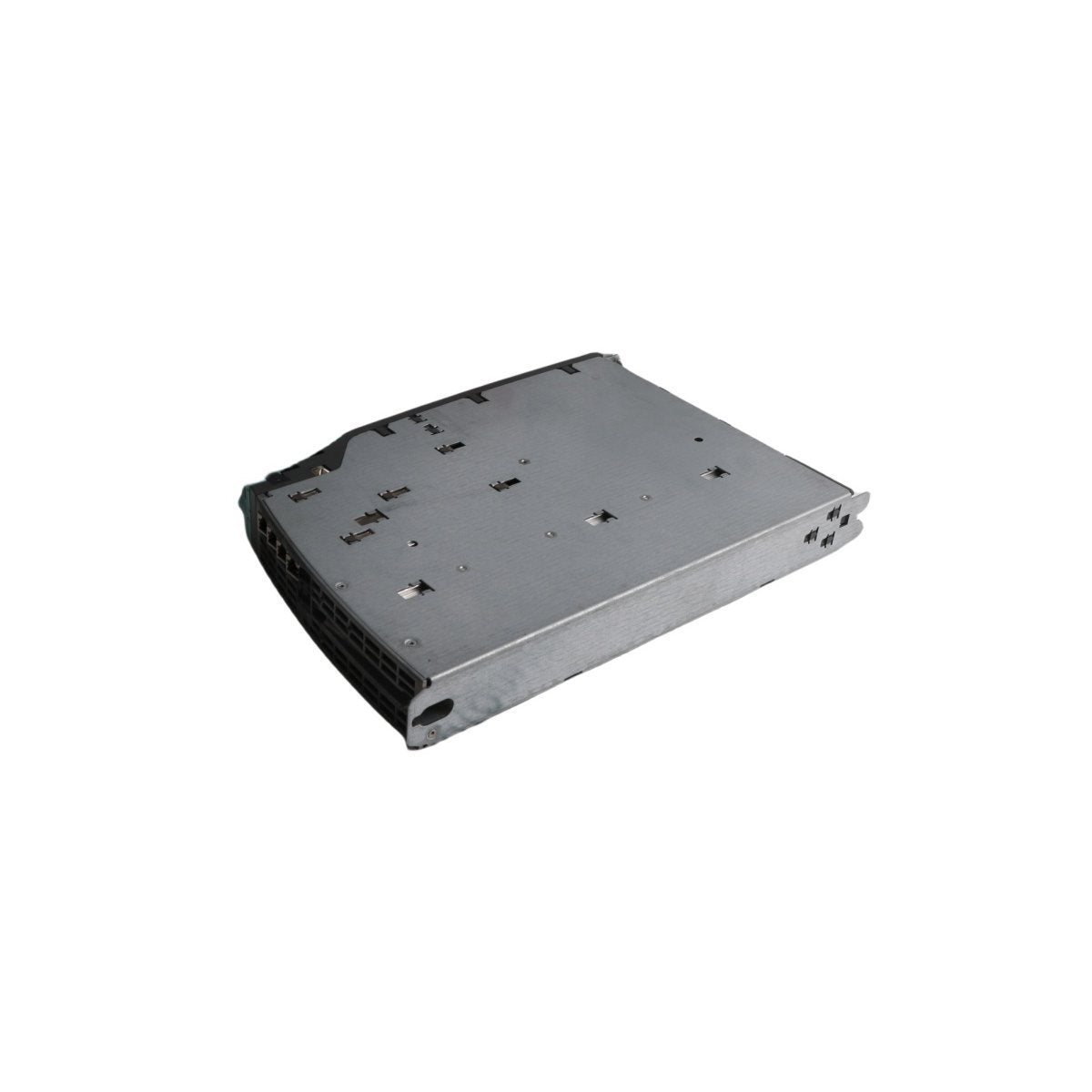

الوحدة 6SL3120-2TE13-0AD0 هي وحدة محرك مزدوجة عالية الكفاءة مصممة لسلسلة Siemens SINAMICS S120 بحجم كتابي. تم تصميم وحدة العاكس ثنائية المحور هذه لتشغيل محركين مستقلين من وصلة تيار مستمر واحدة، مما يوفر حلاً مدمجًا وفعالًا من حيث التكلفة للآلات متعددة المحاور. من خلال دمج جهازي تحكم منفصلين في غلاف واحد بعرض 50 ملم، تقلل الوحدة 6SL3120-2TE13-0AD0 بشكل كبير من المساحة المطلوبة داخل خزانة التحكم. وهي مُحسَّنة للتحكم الدقيق في الحركة، باستخدام واجهة DRIVE-CLiQ الرقمية للتواصل بسلاسة مع وحدات التحكم SIMOTION أو SINUMERIK، مما يضمن تبادل البيانات عالي السرعة والأداء المحدد عبر تشكيلات الأتمتة المعقدة.

المعلمات الأساسية للأجهزة والمواصفات التشغيلية

• تكوين المحرك: عاكس ثنائي المحور (يتحكم في محركين بشكل مستقل)

• تيار الخرج: تيار مقنن 3 أمبير لكل محور (إجمالي سعة 6 أمبير)

• جهد الدخل: مصدر وصلة تيار مستمر 510 فولت – 720 فولت تيار مستمر (متوافق مع خطوط إمداد تيار متردد 380 فولت-480 فولت)

• بنيات التحكم: تدعم التحكم المؤازر (الديناميكيات العالية)، والتحكم المتجه (دقة عزم الدوران العالية)، وأنماط التحكم V/f

• تكامل السلامة: تتميز بوظيفة إيقاف عزم الدوران الآمن (STO) المدمجة كمعيار؛ تدعم وظائف السلامة المتقدمة عبر PROFIsafe

• ملف التبريد: تبريد هوائي داخلي عبر مبدد حراري ومراوح مدمجة

• واجهة الاتصال: منفذان DRIVE-CLiQ للتغذية الراجعة الرقمية ومزامنة التحكم

• الملف المادي: الأبعاد 25.5 × 18.5 × 5.8 سم؛ الوزن 1.34 كجم

• البناء: صيغة صناعية متينة بحجم كتابي، مُحسَّنة للتركيب جنبًا إلى جنب

التطبيقات الصناعية والنشر الاستراتيجي

الروبوتات الدقيقة والتقاط ووضع الأشياء

تُعد الوحدة 6SL3120-2TE13-0AD0 خيارًا مثاليًا لأذرع الروبوتات متعددة المفاصل وأذرع النقل الكارتيزية. تُبسّط قدرتها على التحكم في محورين من وحدة واحدة التنسيق بين درجات الحرية المختلفة، مما يضمن حركة سلسة ومتزامنة مطلوبة للفرز عالي السرعة والتجميع الدقيق.

آلات التعبئة والتغليف عالية الكثافة

في صناعة التعبئة والتغليف، حيث تكون مساحة الخزانة غالبًا محدودة، يسمح تصميم المحور المزدوج بإدارة أحزمة متعددة أو مغذيات أو سكاكين دوارة بأقل قدر من الأجهزة. تسهل كثافة الطاقة العالية للوحدة وأوقات الاستجابة السريعة التعديلات بمستوى المللي ثانية اللازمة للتغليف ووضع الملصقات بشكل متسق.

معالجة المنسوجات والألياف

تُستخدم هذه الوحدة في معدات الغزل والنسيج، وتوفر التحكم الدقيق في السرعة والتوتر اللازم لمنع تكسر المواد. تضمن وظيفة الحلقة المغلقة المدمجة تعويض أي اختلافات طفيفة في الحمل على الفور، مما يحافظ على الجودة العالية للمنتج النسيجي النهائي.

أدوات متعددة المحاور ودعم CNC

للمحاور المساعدة في أدوات ماكينات CNC - مثل مبدلات الأدوات أو لوادر المنصات أو مضخات التشحيم - توفر الوحدة 6SL3120-2TE13-0AD0 بديلاً موثوقًا وموفرًا للمساحة لمحركات المحور الفردية. تتكامل مباشرة مع نظام SINUMERIK البيئي، مما يسمح بالتشغيل المركزي والتشخيص الموحد عبر منصات برامج STARTER أو Startdrive.
