نظرة عامة على المنتج

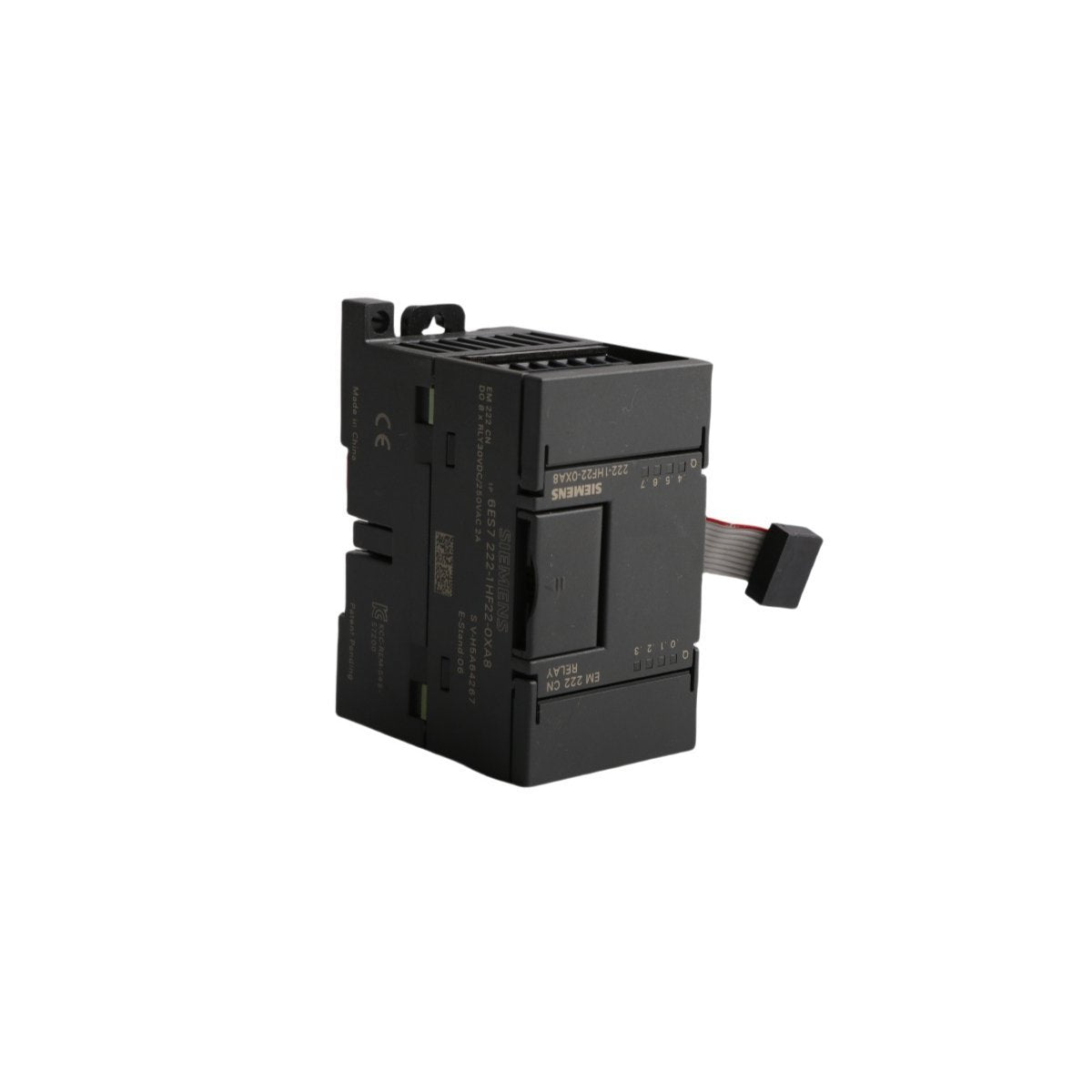

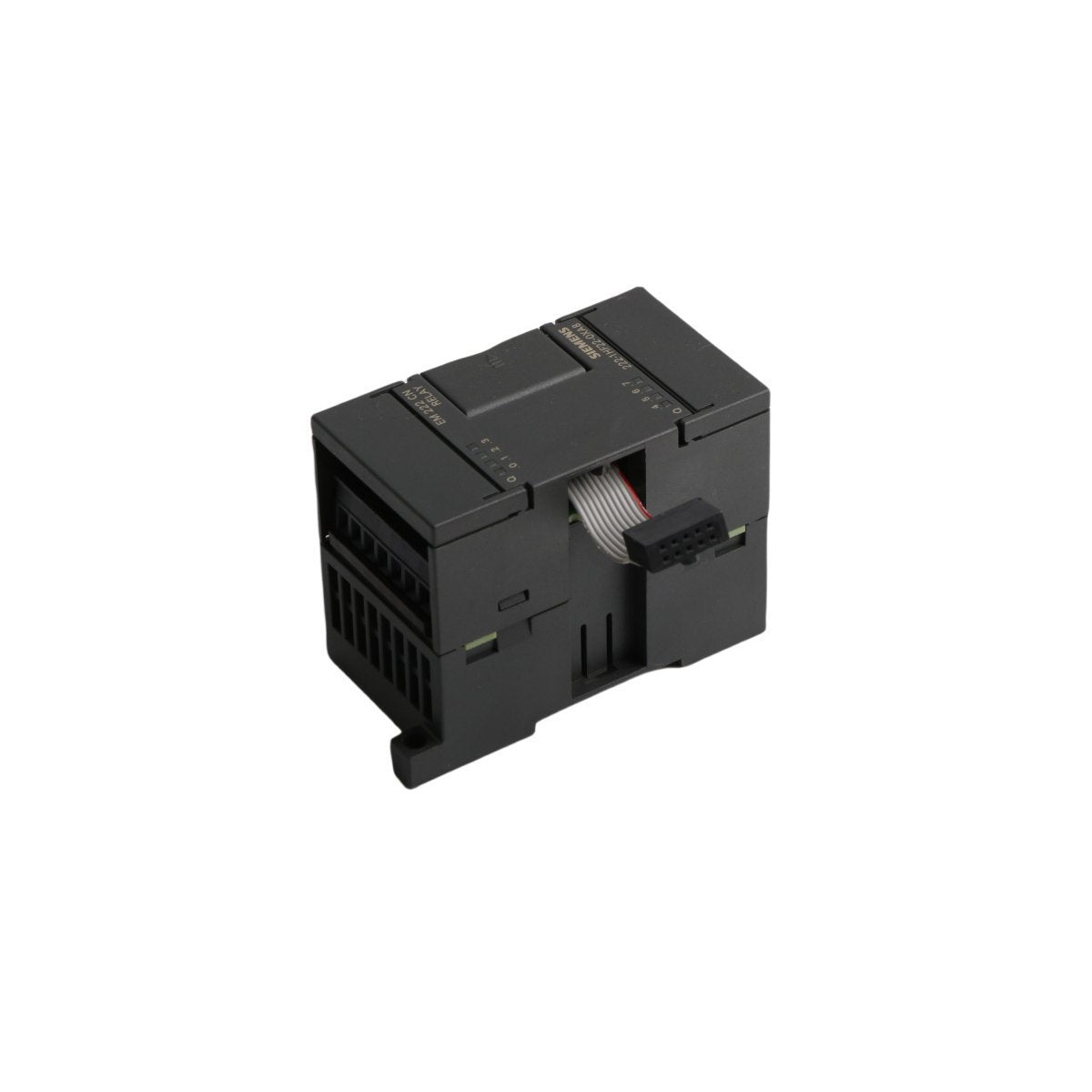

وحدة Siemens 6ES7222-1HF22-0XA8 هي وحدة توسعة رقمية EM 222 عالية الكفاءة مصممة لسلسلة SIMATIC S7-200 CN. توفر هذه الوحدة ثمانية مخارج مرحلات مستقلة، مما يمكن وحدات المعالجة المركزية S7-22X من إدارة أنواع الأحمال المتنوعة من خلال تبديل التلامس الميكانيكي. تم تصنيعها وفقًا لمعايير الهندسة الألمانية خصيصًا للأسواق الصناعية المحلية، وهي توفر واجهة متعددة الاستخدامات لدوائر التيار المتردد والتيار المستمر. تم تحسين تصميمها فائق الصغر لخزائن التحكم عالية الكثافة، مما يوفر جسرًا موثوقًا به بين منطق الجهد المنخفض لوحدة PLC والمحركات الميدانية عالية الطاقة. تسهل الوحدة التكامل السلس في بيئات برمجة STEP 7-Micro/WIN الحالية، وتدعم هياكل منطق LAD القياسية، و FBD، و STL.

ملفات تعريف أجهزة الوحدة وتقييمات الطاقة

• قنوات الإخراج: 8 مخارج مرحلات رقمية

• جهد التبديل: يدعم ما يصل إلى 250 فولت تيار متردد أو 30 فولت تيار مستمر

• التيار المستمر: 2.0 أمبير كحد أقصى لكل قناة

• نوع التلامس: مرحل ميكانيكي (تلامس جاف)

• الإدارة الحرارية: فقدان طاقة نموذجي فعال 2 وات

• ردود الفعل المرئية: مؤشرات حالة LED مدمجة لكل نقطة إخراج

• الكتلة / الوزن: 0.22 كجم

• أبعاد الهيكل: 4.4 × 7.4 × 9.9 سم

• توافق النظام: حصريًا لـ S7-200 CN (وحدات المعالجة المركزية S7-22X)

• معايير التصنيع: معتمدة من CE؛ تصميم هندسي ألماني

• العزل: فصل بصري وغلفاني بين الناقل الداخلي والحمل

سيناريوهات النشر الصناعي

تعد الوحدة 6ES7222-1HF22-0XA8 مكونًا أساسيًا لمهام الأتمتة الصغيرة والمتوسطة التي تتطلب تبديل الحمل المعزول. تشمل التطبيقات النموذجية ما يلي:

• التحكم في المحركات: القيادة المباشرة للصمامات الملفية، والمحركات الصغيرة للتيار المتردد، وبدء تشغيل المضخات الهيدروليكية في خطوط تجميع التصنيع.

• إدارة المرافق: إدارة موصلات الإضاءة ومخمدات التكييف في أنظمة أتمتة المباني حيث يكون عزل الجهد مطلبًا للسلامة.

• تكامل الحمل المختلط: التحكم المتزامن في مجموعة متنوعة من مؤشرات 24 فولت تيار مستمر وإنذارات 230 فولت تيار متردد من وحدة توسعة واحدة.

• آلات التعبئة والتغليف: تنسيق عناصر الختم الحراري والأسطوانات الهوائية في معدات التعبئة أو التغليف عالية السرعة.

• مراقبة العمليات: الربط مع المعدات المساعدة ووحدات القياس عن بعد التي تتطلب مدخلات إشارة تلامس جافة للإبلاغ عن الحالة.
