نظرة عامة على المنتج

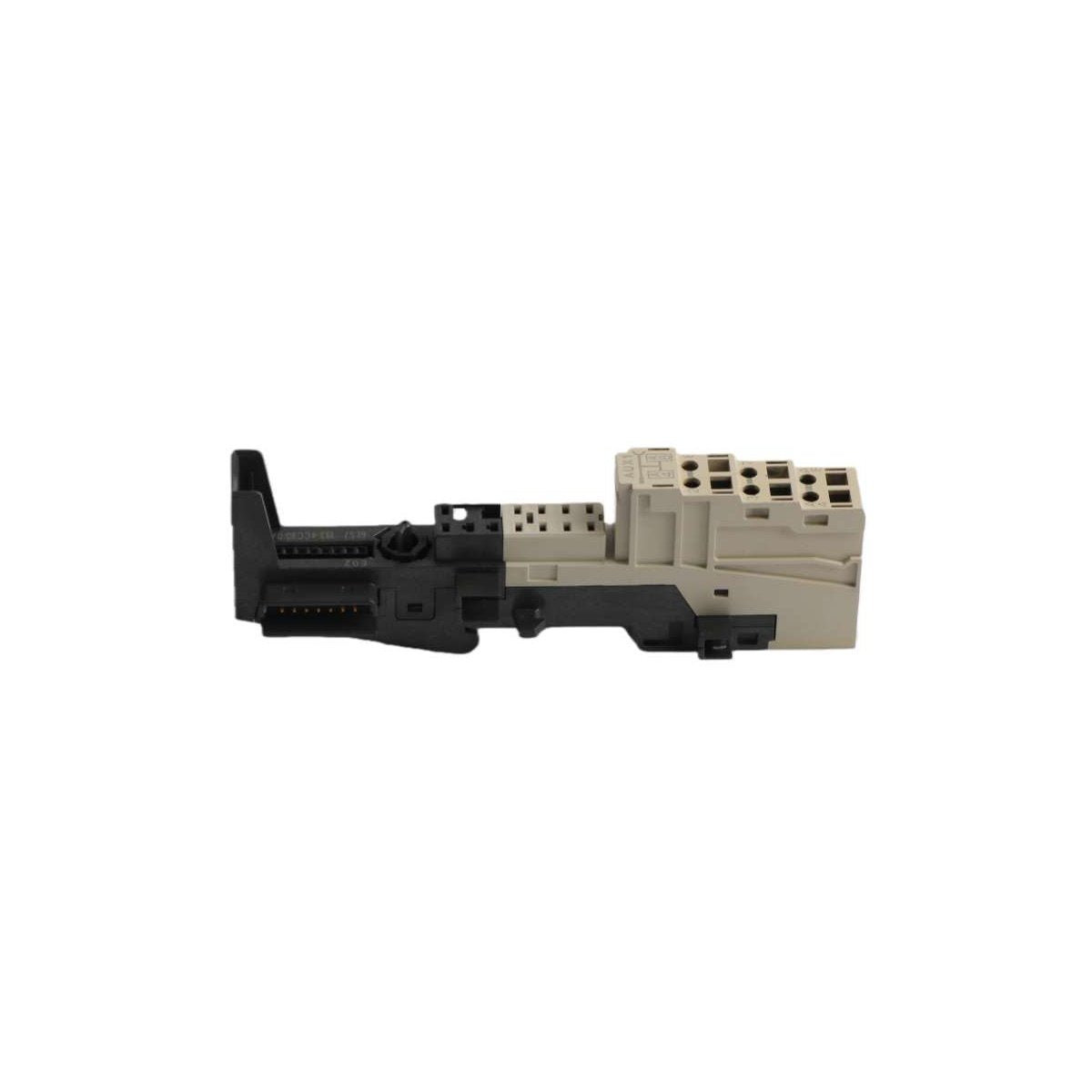

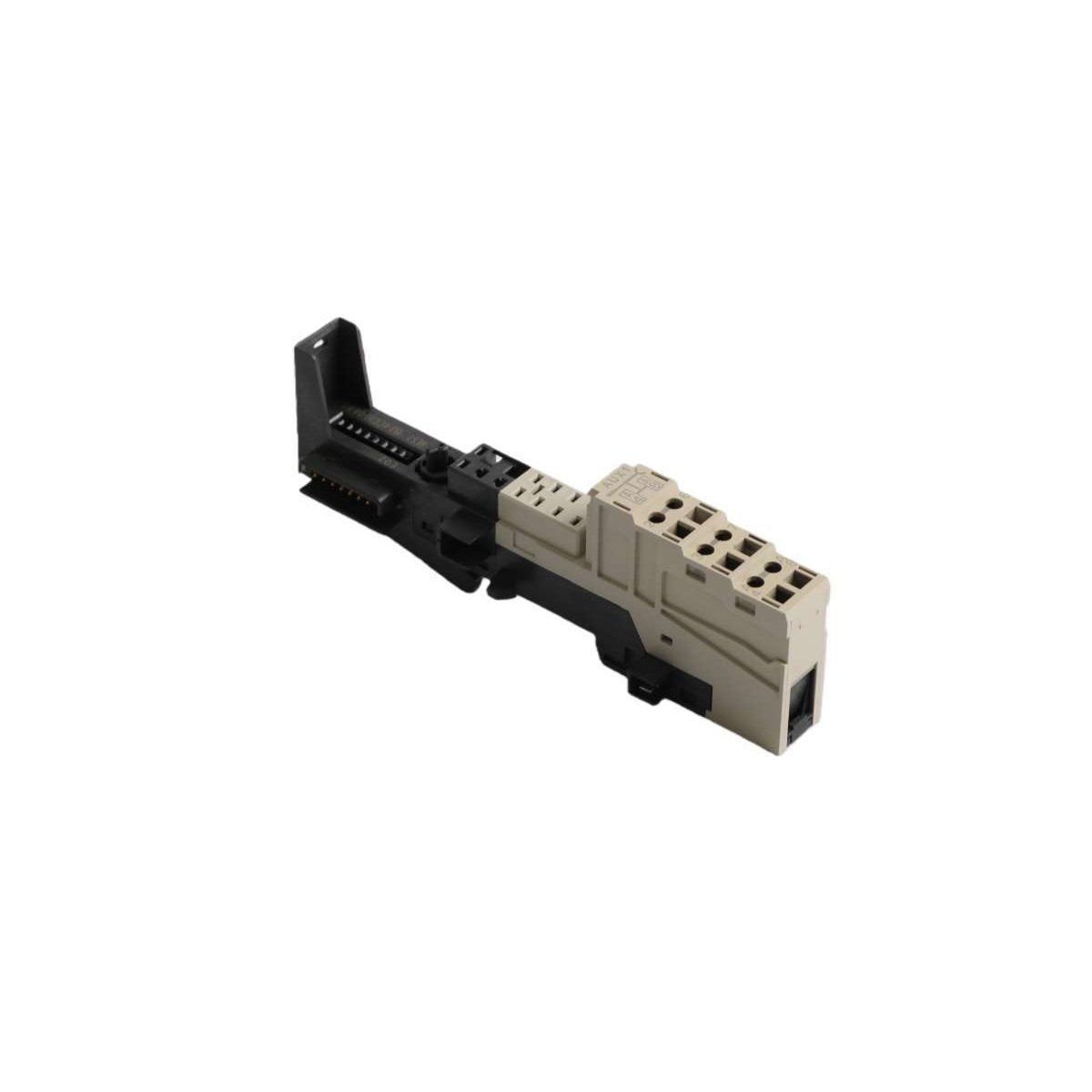

يُعدّ 6ES7193-4CC20-0AA0 مكونًا أساسيًا للواجهة الميكانيكية والكهربائية لنظام الإدخال/الإخراج الموزع Siemens SIMATIC ET 200S. ويُعرف كوحدة طرفية TM-E15S24-01، حيث يعمل كلوحة أساسية ثابتة ونقطة إنهاء للأسلاك لوحدات الإدخال/الإخراج الإلكترونية. صُممت هذه الوحدة ليتم تركيبها على سكة DIN قياسية، حيث تُسهل الاتصال بين أجهزة الاستشعار أو المشغلات الميدانية والطبقات الإلكترونية لمعالجة النظام. من خلال فصل الأسلاك الميدانية عن الوحدة الإلكترونية، يُتيح "الأسلاك الدائمة"،مما يعني إمكانية تبديل المكونات الإلكترونية أو ترقيتها دون إزعاج التوصيلات الكهربائية القائمة، مما يعزز بشكل كبير قابلية صيانة النظام.

هيكل الأجهزة وتفاصيل الاتصال

• نوع الوحدة: TM-E15S24-01 (عرض 15 مم)

• طريقة الإنهاء: أطراف توصيل من النوع اللولبي لتوصيلات صناعية آمنة ومقاومة للاهتزاز

• عدد الأطراف: 2x4 نقاط طرفية لتوزيع شامل للإشارة والطاقة

• التقييم الكهربائي: يدعم بحد أقصى 24 فولت تيار مستمر و 10 أمبير تيار عبر ناقل الجهد الداخلي

• ميزات الاتصال: ترميز تلقائي مدمج للفتحات لمنع إدخال وحدات إلكترونية غير صحيحة

• واجهة الناقل: تتكامل بسلاسة في ناقل اللوحة الخلفية ET 200S لشفافية البيانات

• الشكل المادي: تصميم نحيف 15 مم لتقليل المساحة التي يشغلها في خزانة التحكم

• توزيع الجهد: يتميز بـ 1x4 أطراف توصيل متصلة بناقل AUX الداخلي لتوجيه مرن للطاقة

النشر الصناعي وفائدة النظام

تصنيع عالي التوفر

في بيئات الإنتاج التي تعمل على مدار الساعة طوال أيام الأسبوع، لا غنى عن 6ES71393-4CC20-0AA0. نظرًا لأن الأسلاك تظل ثابتة على الوحدة الطرفية، يمكن لفرق الصيانة إجراء "تبديل سريع" للوحدات الإلكترونية. يضمن هذا أن وقت توقف الماكينة يُقاس بالثواني بدلاً من الساعات أثناء استبدال المكونات.

خزائن تحكم دقيقة

صُمم العرض المدمج 15 مم خصيصًا لتخطيطات سكة DIN عالية الكثافة. يُستخدم بشكل متكرر في خطوط تجميع السيارات وآلات التعبئة والتغليف حيث يجب إدارة مئات نقاط الإدخال/الإخراج ضمن أحجام مكانية محدودة.

تجمعات الإدخال/الإخراج الموزعة

تُستخدم هذه الوحدات على نطاق واسع في معماريات الأتمتة اللامركزية، حيث تربط أجهزة المجال البعيدة - مثل أجهزة إرسال الضغط، ومفاتيح الحد، وصمامات الملف اللولبي - بوحدة تحكم منطقية قابلة للبرمجة مركزية (PLC) عبر وحدات واجهة PROFIBUS أو PROFINET.

مشاريع البنية التحتية القوية

يوفر تصميم الأطراف اللولبية الاحتفاظ الميكانيكي العالي المطلوب للتطبيقات المعرضة للاهتزاز المستمر، كما هو الحال في الشحن، أو النقل بالسكك الحديدية، أو أنظمة مناولة المواد الثقيلة.
