نظرة عامة على المنتج

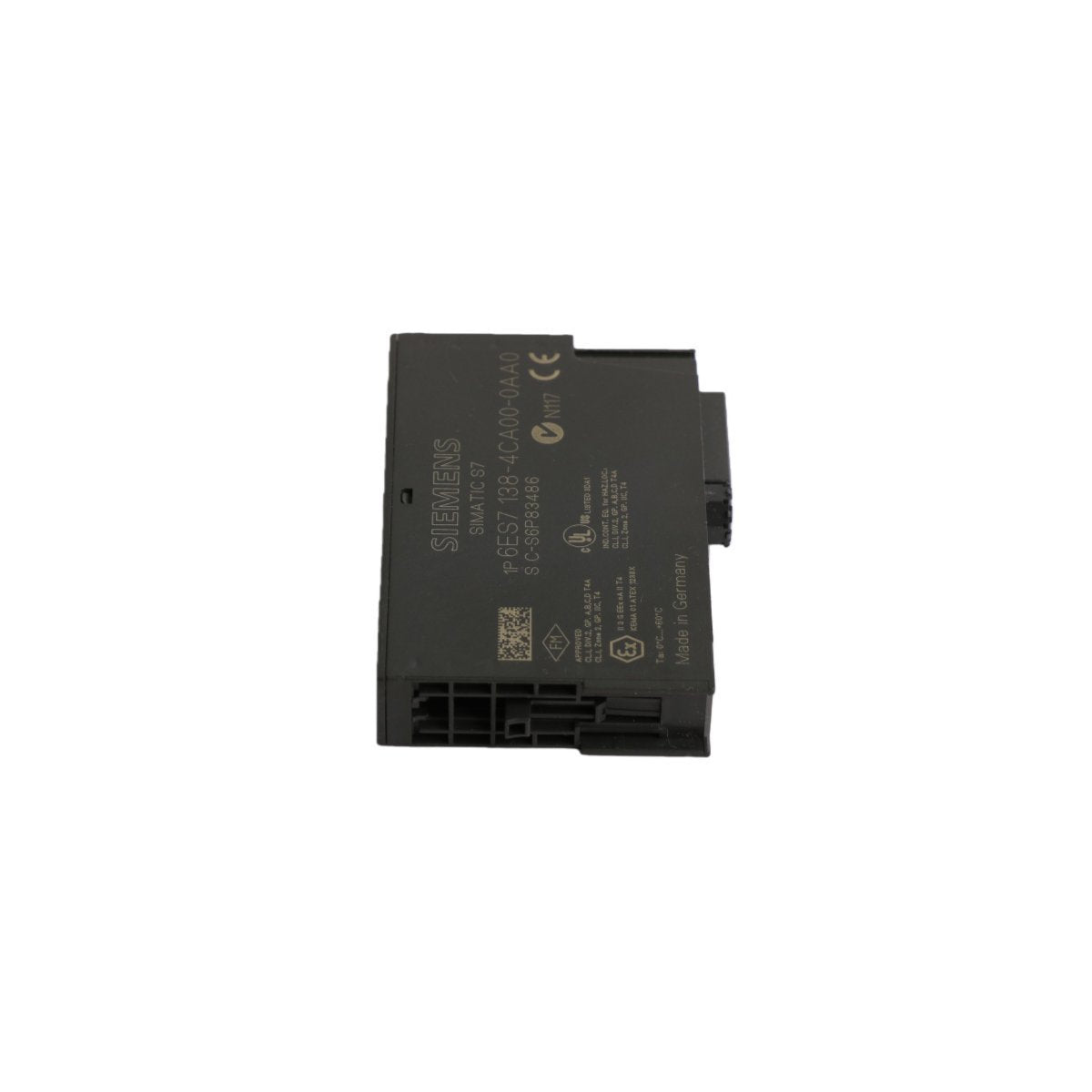

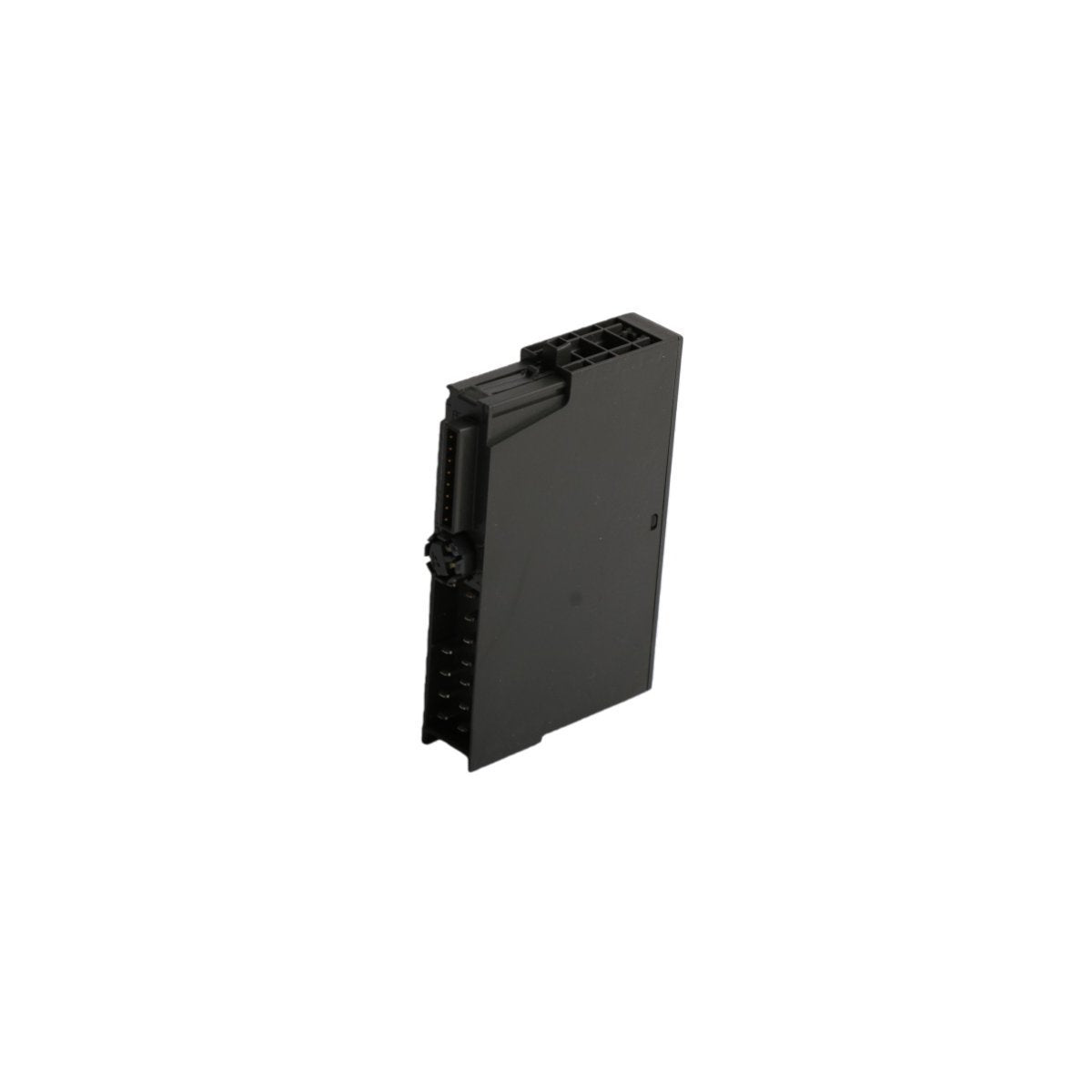

يُعدّ 6ES7138-4CA00-0AA0 وحدة طاقة أساسية (PM-E) مصممة خصيصًا لهندسة وحدات الإدخال/الإخراج الموزعة Siemens SIMATIC ET 200S. تعمل هذه الوحدة بمثابة القلب الكهربائي لمجموعة من الوحدات الإلكترونية، موفّرةً جهد حمل تيار مستمر 24 فولت الضروري لناقل الطاقة الداخلي. ويتمثل دورها الأساسي في إنشاء مجموعة طاقة جديدة ضمن محطة، مما يتيح تقسيم توزيع الطاقة وعزل مجموعات وحدات معينة. تم تصميم هذه الوحدة بدقة هندسية ألمانية، مما يضمن حصول مكونات الأتمتة اللامركزية على طاقة مستقرة وخاضعة للمراقبة، مع الحفاظ على بصمة صغيرة داخل لوحة التحكم.

أداء الأجهزة ومعايير الحماية

• جهد الإمداد: 24 فولت تيار مستمر اسمي (يعمل بتحملات صناعية قياسية)

• سعة التيار: يدعم تيارًا أقصى يبلغ 10 أمبير لناقل الطاقة

• استهلاك الطاقة: تصميم فائق الكفاءة مع فقدان طاقة نموذجي يبلغ 0.1 واط فقط

• أمان مدمج: حماية مدمجة من عكس القطبية ضد التوصيلات الخاطئة

• ميزات العزل: فصل كهربي بين جهد الحمل وناقل اللوحة الخلفية لضمان استقرار فائق للنظام

• مؤشرات الحالة: نظام LED مزدوج (PWR أخضر لحالة الطاقة؛ SF أحمر لتنبيهات خطأ/تشخيص المجموعة)

• عامل الشكل: عرض مدمج 15 مم للتركيب عالي الكثافة على قضيب DIN

• إمكانيات التشخيص: إبلاغ في الوقت الفعلي عن "جهد الحمل المفقود" إلى وحدة التحكم المركزية

تطبيقات التحكم الصناعي والنظام

• إنشاء مجموعة الطاقة: أساسي لإنشاء مجموعات جهد جديدة داخل محطة ET 200S، مما يتيح دورة طاقة مستقلة لمناطق معينة من الآلة.

• إدارة توزيع الحمل: يستخدم في خطوط تجميع السيارات والتصنيع لتوزيع 24 فولت تيار مستمر على وحدات رقمية وتماثلية متعددة من مصدر واحد.

• صيانة المحطات عن بعد: تعد الملاحظات التشخيصية حاسمة لأنظمة اللوجستيات والمستودعات واسعة النطاق حيث يلزم تحديد سريع لدائرة معطلة أو إمداد مفقود لتقليل وقت التوقف عن العمل.

• سلامة أتمتة العمليات: مدمج في لوحات التحكم الكيميائية أو معالجة المياه لتوفير مناطق طاقة معزولة تحمي اللوحة الخلفية المركزية من أخطاء الحمل المحلية.

• آلات الشركات المصنعة للمعدات الأصلية (OEM): مكون قياسي لمصنعي الآلات الذين يحتاجون إلى طريقة معيارية وموفرة للمساحة لإدارة توزيع طاقة التيار المستمر عبر مجموعات الإدخال/الإخراج اللامركزية.
