نظرة عامة على المنتج

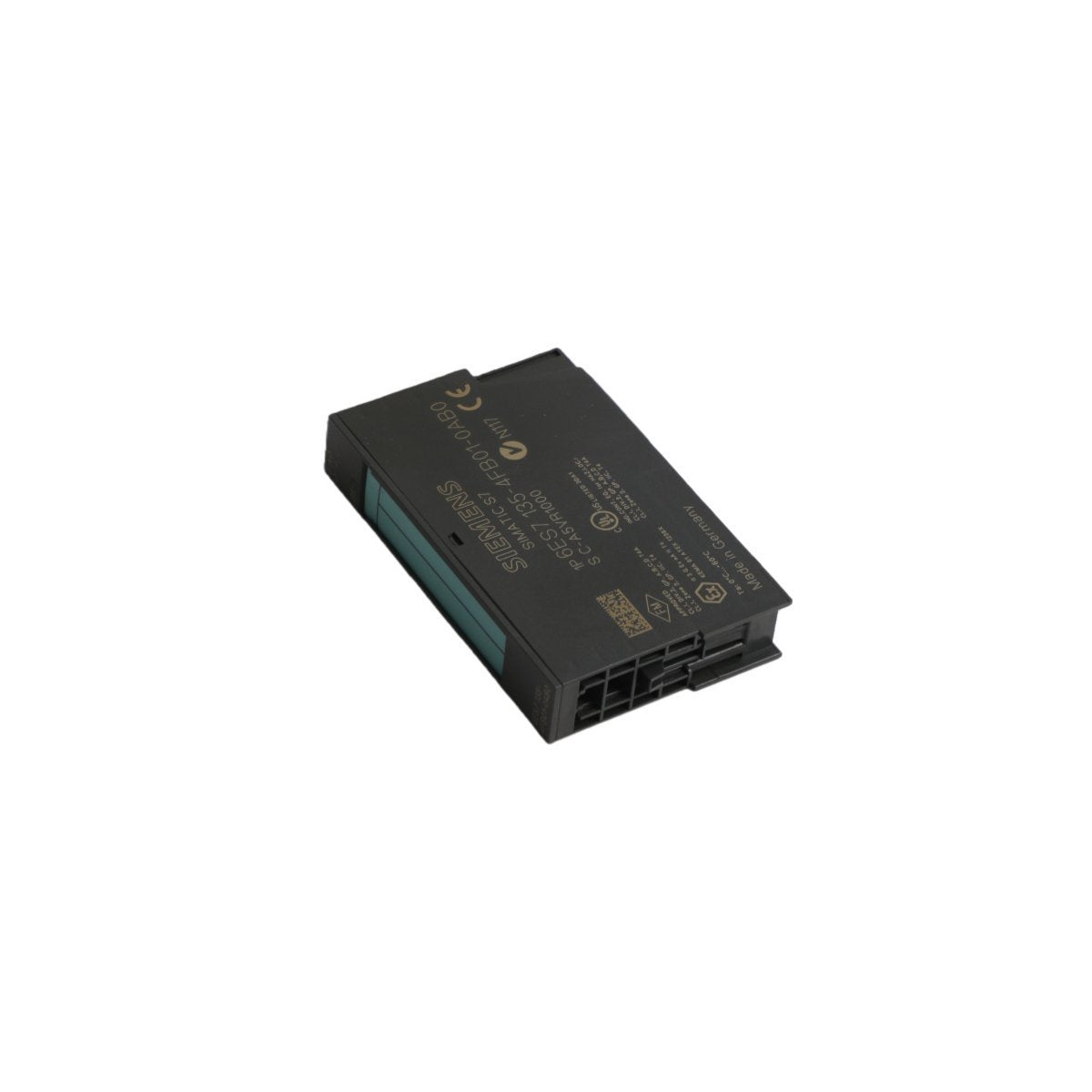

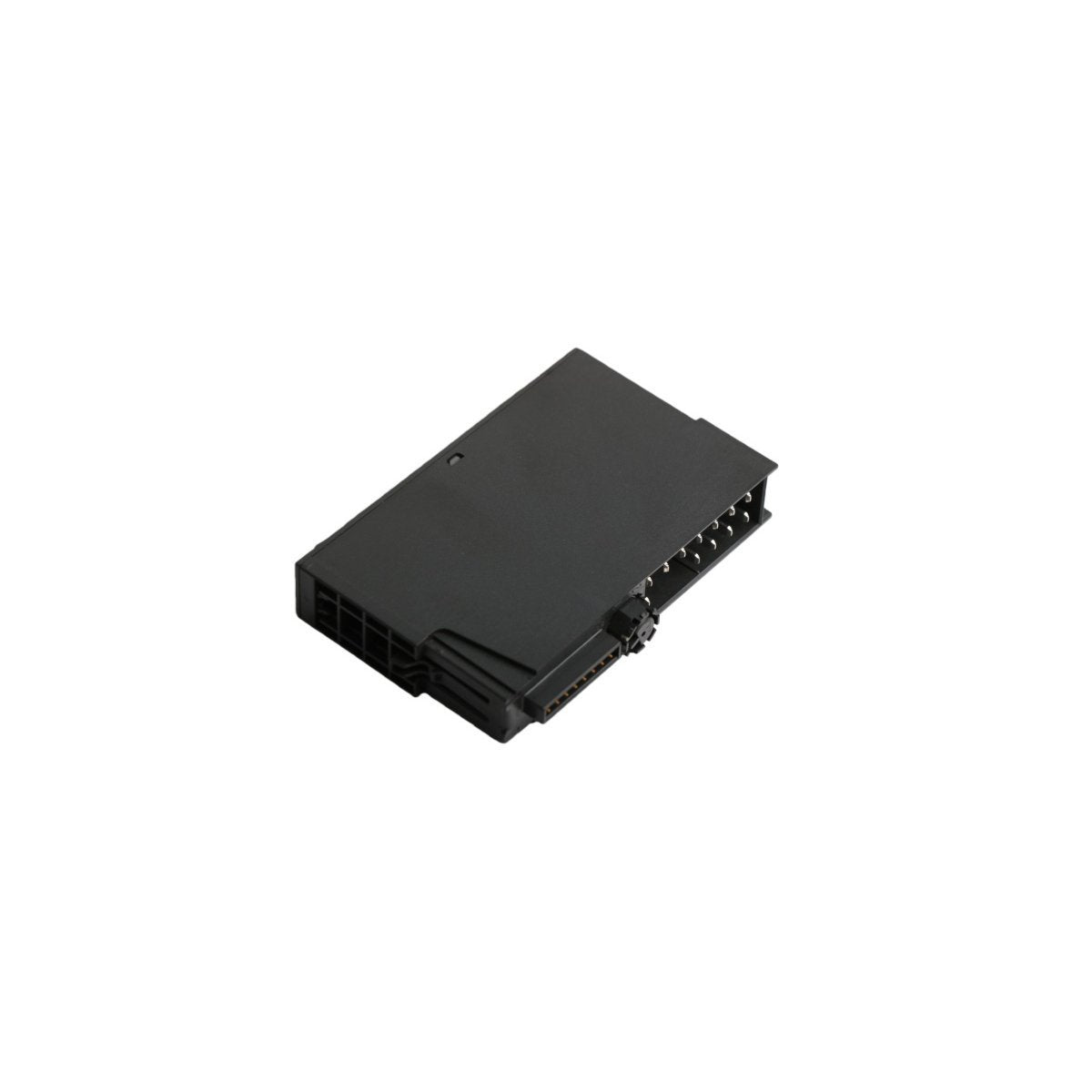

إن Siemens 6ES7135-4FB01-0AB0 هو وحدة إلكترونيات عالية الدقة مصممة خصيصًا لنظام الإدخال/الإخراج اللامركزي SIMATIC ET 200S. توفر هذه الوحدة قناتين إخراج تناظريتين مستقلتين مصممتين لتحويل أوامر PLC الرقمية إلى إشارات جهد قياسية. وهي واجهة أساسية للتحكم في الأجهزة الميدانية التي تتطلب نقاط ضبط متغيرة، مثل محولات التردد، والصمامات التناسبية، والمشغلات الصناعية. من خلال استخدام عامل شكل نحيف للغاية يبلغ 15 مم، تزيد الوحدة 6ES7135-4FB01-0AB0 من مساحة الخزانة مع توفير المعالجة عالية السرعة واستقرار الإشارة اللازمين لحلقات الأتمتة المعقدة.

بيانات الأداء الفني والملف المادي

يتم تعريف مكون الإدخال/الإخراج الموزع هذا من خلال معدلات التحويل السريعة ونطاقات الجهد المرنة، مما يضمن التوافق مع مجموعة واسعة من الأجهزة الصناعية.

• عدد المخارج: قناتان تناظريتان

• نطاقات إشارة الجهد: زائد أو ناقص 10 فولت (دقة 13 بت بالإضافة إلى إشارة) و 1 فولت إلى 5 فولت (دقة 12 بت)

• سرعة الاستجابة: زمن دورة لكل وحدة أقل من 1 مللي ثانية

• التشخيصات التشغيلية: مؤشر LED مدمج لخطأ المجموعة (SF) وإعداد تقارير الإنذار المستندة إلى البرامج

• العزل الجلفاني: تم اختباره عند 500 فولت تيار مستمر بين الناقل واللوحة الخلفية

• عرض التركيب: 15 مم

• أبعاد الوحدة: 15 مم عرض × 81 مم ارتفاع × 52 مم عمق

• أبعاد العبوة: 2.5 سم × 5.1 سم × 83.8 سم

• الوزن الصافي: حوالي 0.04 كجم

• وزن الشحن: 0.95 كجم

• جهد الإمداد: 24 فولت تيار مستمر عبر وحدة طرفية

النشر الصناعي العملي

التحكم في الحركة عالي السرعةفي بيئات التصنيع حيث يجب تعديل سرعات المحرك فورياً بناءً على تغذية المستشعر، تُعد سرعة الدورة الفرعية لـ 6ES7135-4FB01-0AB0 التي تقل عن 1 مللي ثانية ميزة حاسمة. إنها توفر تدرجًا سلسًا للجهد وخالٍ من الارتجاف المطلوب لمشغلات السرعة المتغيرة عالية الأداء في أنظمة النقل والتعبئة.

تنظيم الصمامات التناسبيةتُستخدم هذه الوحدة بشكل متكرر في الأنظمة الهيدروليكية والهوائية لإدارة تدفق السوائل أو الضغط. تسمح الدقة العالية بالتعديل الدقيق للصمامات التناسبية، وهو أمر حيوي في تطبيقات الختم الدقيق، والقولبة بالحقن، وتطبيقات التثبيت الشاقة.

أتمتة العمليات ومعايرة المواد الكيميائيةداخل مصانع المعالجة الكيميائية، يُستخدم نطاق خرج 1-5 فولت بشكل شائع للتوصيل مع الأجهزة الميدانية القديمة أو المشغلات التحكمية المحددة. تضمن العزلة القوية للوحدة ومؤشرات التشخيص أن مضخات الجر والخلاطات تتلقى نقاط ضبط دقيقة حتى في البيئات الصاخبة كهربائيًا.

اختبار تجميع السياراتتُدمج الوحدة 6ES7135-4FB01-0AB0 غالبًا في منصات اختبار السيارات لمحاكاة مواضع الخانق أو ضغوط الفرامل. تتيح قدرتها على التبديل السريع بين الإمكانيات الجهدية المختلفة إجراء اختبار إجهاد صارم لوحدات التحكم في السيارة تحت ظروف قيادة محاكاة مختلفة.
