نظرة عامة على المنتج

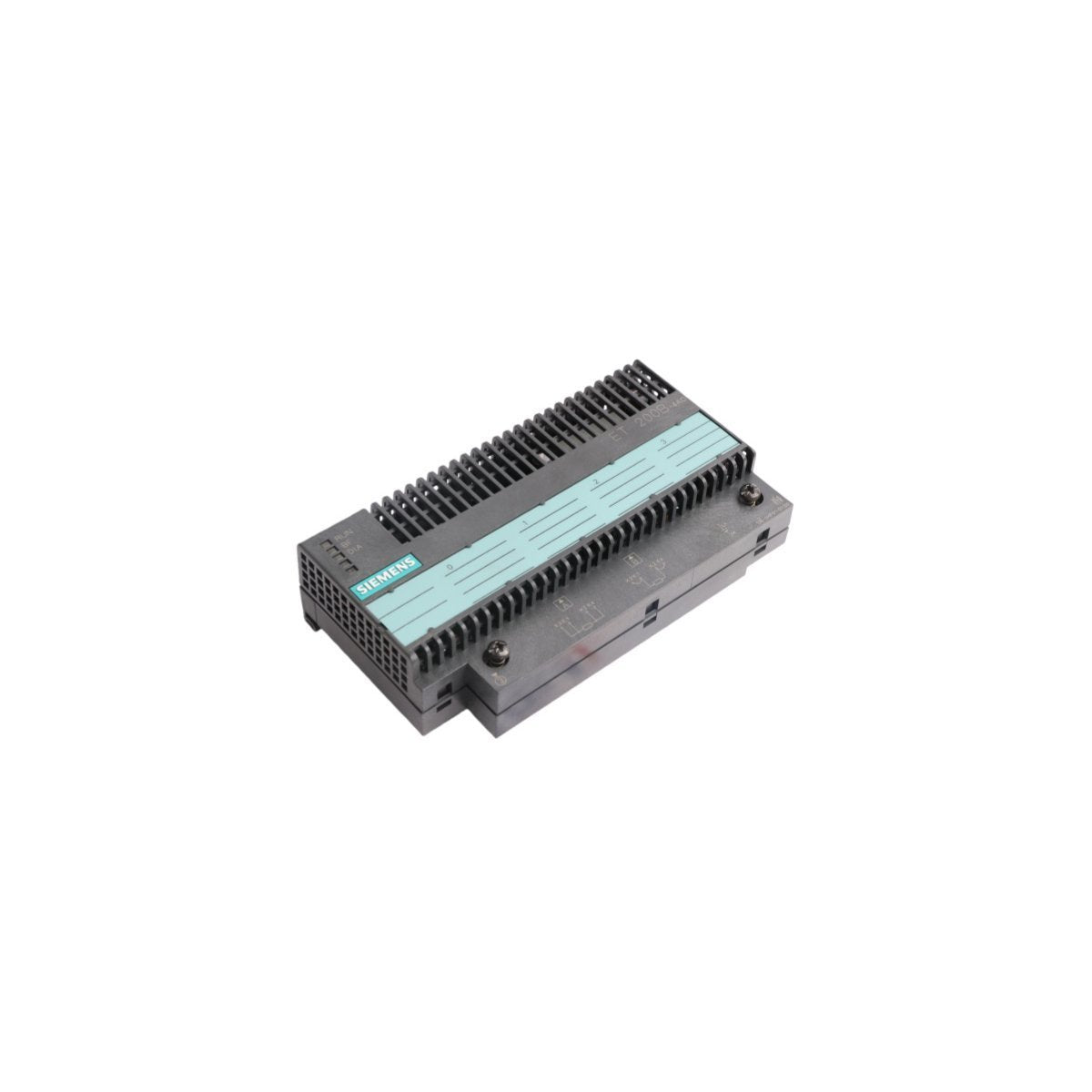

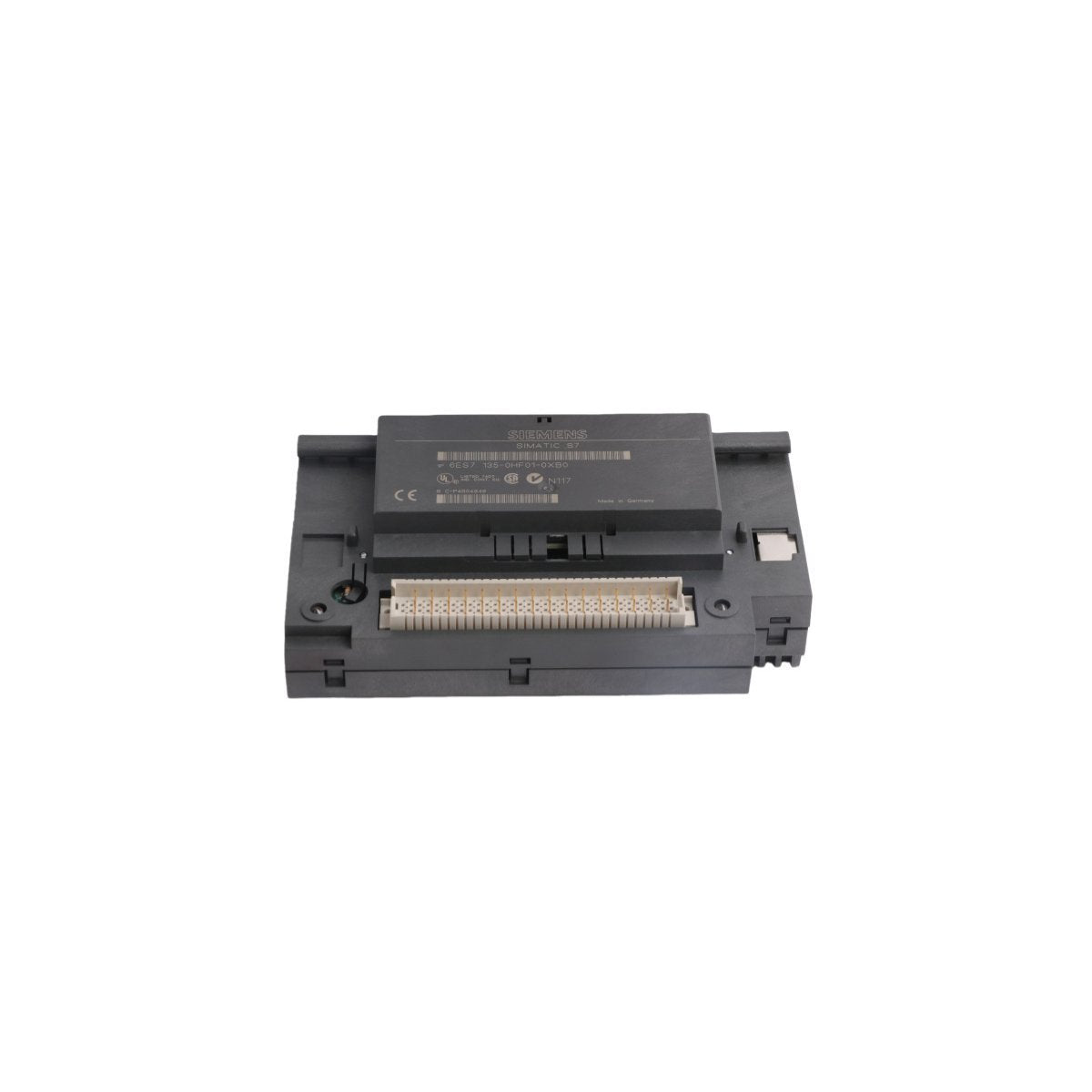

الوحدة 6ES7135-0HF01-0XB0 هي وحدة توسعة مخرجات تماثلية متخصصة رباعية القنوات، مصممة لهيكل الإدخال/الإخراج الموزع القديم SIMATIC ET 200B. تعمل هذه الوحدة كحلقة وصل أساسية بين بيئة التحكم الرقمي والمشغلات على مستوى الحقل، وتحوّل أوامر وحدة المعالجة المركزية إلى إشارات مادية دقيقة. صُممت لأداء حتمي عالي السرعة، وتتكامل مع شبكات PROFIBUS DP لتسهيل تعديلات العمليات في الوقت الفعلي. على الرغم من أن الشركة المصنعة قد حولت هذه السلسلة رسميًا إلى حالة الإرث في أواخر عام 2017، فإن هذه الوحدة لا تزال مكونًا حيويًا لصيانة واستمرار تشغيل البنى التحتية الصناعية القائمة عالميًا.

هيكل الأجهزة ومواصفات الأداء

• سعة الإخراج: 4 قنوات تماثلية معزولة.

• تعدد استخدامات الإشارة: تدعم نطاقات التيار القياسية (0 إلى 20 مللي أمبير، 4 إلى 20 مللي أمبير) ونطاقات الجهد ثنائية القطب (±10 فولت).

• سرعة الشبكة: متوافقة تمامًا مع اتصال PROFIBUS DP بمعدلات تصل إلى 12 ميجابت/ثانية.

• سلامة الإشارة: دقة 11 بت تضمن تحكمًا مستقرًا ودقيقًا في الصمامات والمحركات التناسبية.

• العزل المحتمل: عزل جلفاني مدمج لحماية إلكترونيات اللوحة الخلفية من التداخل على جانب الحقل.

• ملف التثبيت: حجم صغير يبلغ 2.5 × 5.1 × 83.8 سم (معبأة) للتركيب على الرفوف.

• الموثوقية الصناعية: مصممة وفقًا لمعايير الهندسة الألمانية للاستخدام المستمر في البيئات عالية الاهتزاز والمتغيرة حراريًا.

• الوزن: 0.95 كجم (وزن الشحن).

حالات الاستخدام التشغيلي والنشر الصناعي

• تعديل المشغلات: يستخدم لتحديد الموضع الدقيق للصمامات الهوائية والهيدروليكية التناسبية في خلايا التصنيع القديمة.

• التحكم في السرعة المتغيرة: توفير نقاط ضبط مرجعية لمحولات التردد ومحركات المحركات من الجيل الأقدم التي تتطلب مدخلات جهد أو تيار تماثلي.

• محاكاة إشارات العمليات: مدمجة في منصات الاختبار لمحاكاة متغيرات العمليات الصناعية لمعايرة الأجهزة النهائية.

• صيانة البنية التحتية: قطعة غيار حيوية لمحطات معالجة المياه ومراكز توزيع الطاقة التي تعتمد على سلسلة SIMATIC ET 200B للتحكم اللامركزي.

• مزامنة مستوى الحقل: تنسيق المخرجات التماثلية متعددة القنوات لضمان حركة متزامنة في أنظمة مناولة المواد والناقلات.
