نظرة عامة على المنتج

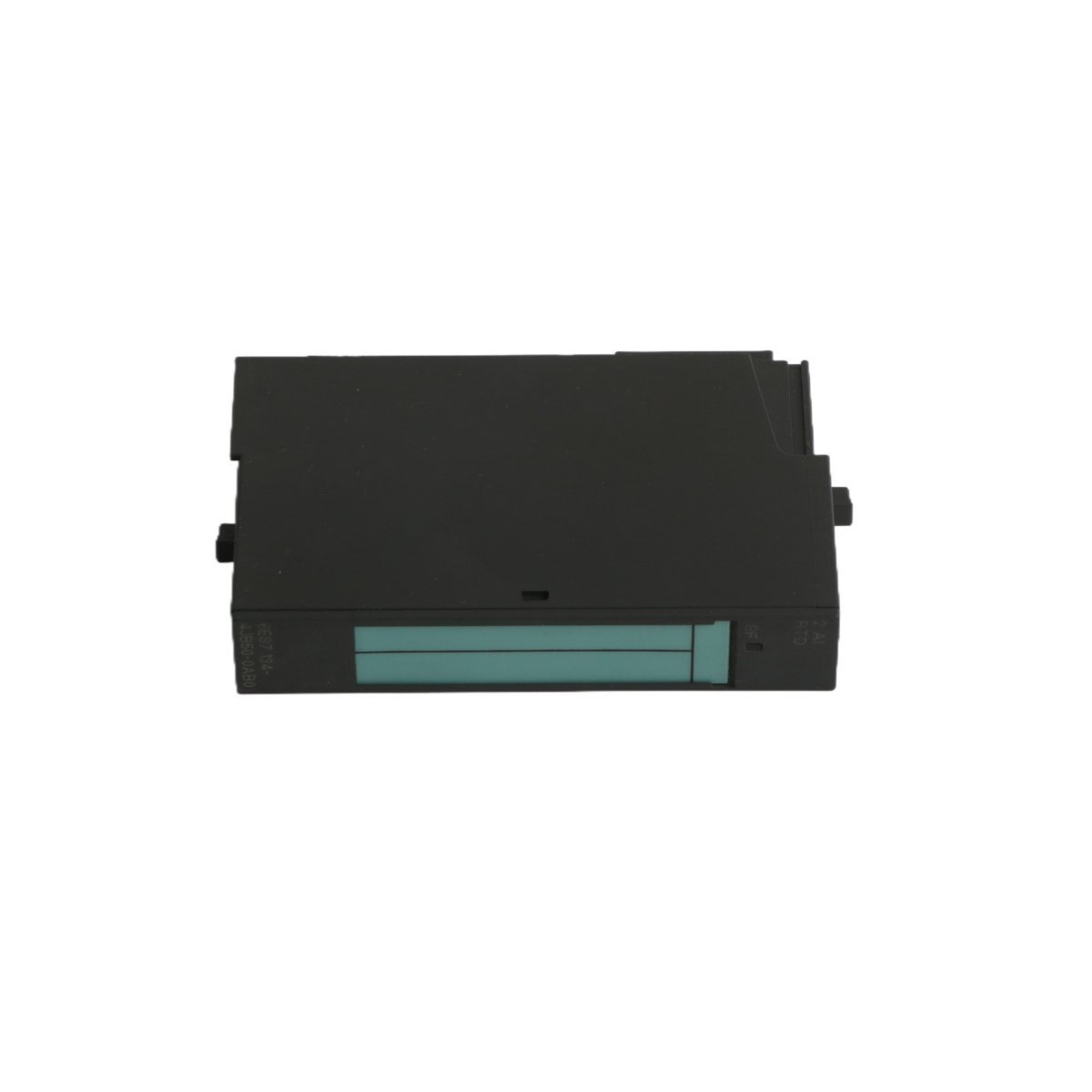

بطاقة الإدخال التناظري الدقيقة Siemens 6ES7134-4JB01-0AB0 مصممة خصيصًا لعائلة الإدخال/الإخراج الموزعة SIMATIC ET 200S. توفر هذه الوحدة الإلكترونية المتخصصة إمكانات قياس مزدوجة لقراءة درجة الحرارة باستخدام المزدوج الحراري (Thermocouple) ضمن عامل شكل نحيف للغاية يبلغ 15 مم. وهي مصممة لترجمة الإشارات الحرارية منخفضة الجهد إلى بيانات رقمية عالية الدقة، وتدعم مجموعة واسعة من أنواع المزدوجات الحرارية الموحدة، مما يجعلها خيارًا متعدد الاستخدامات للبيئات الصناعية متعددة المستشعرات. تتميز الوحدة بعزل جلفاني مدمج بين القنوات وحافلة اللوحة الخلفية، مما يضمن أن التداخل الكهربائي الموضعي لا يضر بسلامة بيانات العملية أو وحدة التحكم المنطقية القابلة للبرمجة (PLC) المركزية.

تكوين المستشعر وإمكانيات الأجهزة

• قنوات الإدخال مدخلان تناظريان معزولان

• نوع القياس المزدوج الحراري (يدعم الأنواع B، E، J، K، L، N، R، S، و T)

• الدقة الرقمية 15 بت بالإضافة إلى إشارة (تحويل إشارة عالي الدقة)

• نطاق القياس ±80 ملي فولت (يدعم درجات حرارة من -200 درجة مئوية إلى +1800 درجة مئوية حسب المستشعر)

• سرعة المعالجة دورة تحويل 65 مللي ثانية لكل قناة

• تعويض الوصلة الباردة تعويض داخلي مدمج مع دعم للمرجع الخارجي

• التشخيصات مصباح LED لمجموعة الأعطال (SF) للكشف عن انقطاع الأسلاك وتجاوز قيمة الحد

• عرض الوحدة 15 مم (تصميم ET 200S المدمج بتصميم معياري)

• وزن الوحدة 0.24 كجم

• أبعاد الجهاز 10.5 سم × 12.5 سم × 4.0 سم

• بلد المنشأ ألمانيا

• تصنيف HS 8537101190

تستخدم 6ES7134-4JB01-0AB0 التخطيط الخطي المتقدم القائم على البرامج الثابتة، مما يسمح لها بتقديم قراءات مباشرة لدرجة الحرارة إلى وحدة التحكم دون الحاجة إلى كتل قياس معقدة في برنامج PLC.

التطبيقات الصناعية وفائدة التحكم الحراري

تُعد 6ES7134-4JB01-0AB0 مكونًا حيويًا في الصناعات العملية التي تتطلب مراقبة درجة الحرارة بكثافة عالية ضمن مساحة محدودة في الخزانة. في مرافق المعالجة الحرارية وعلم المعادن، تُعد دقة الوحدة التي تبلغ 15 بت ضرورية للحفاظ على أنماط حرارية صارمة في الأفران والكُلّس، حيث يمكن أن يؤثر انحراف درجة واحدة فقط على السلامة الهيكلية للمادة. في قطاعي الأدوية والأغذية، تُسهّل الوحدة المراقبة الدقيقة لدورات التعقيم والبسترة، حيث يتيح دعمها لأنواع متعددة من المزدوجات الحرارية استخدامها في مناطق مختلفة من خط إنتاج واحد. علاوة على ذلك، ولأنها جزء من بنية ET 200S الموزعة، يمكن تركيبها مباشرة على مستوى الآلة، مما يقلل الحاجة إلى أسلاك تمديد المزدوجات الحرارية باهظة الثمن وطويلة المدى. كما أن درعها الكهرومغناطيسي القوي يجعلها فعالة بشكل خاص في بيئات بثق البلاستيك وتشكيل الحقن، حيث تولد السخانات عالية الطاقة ومحركات التردد المتغير (VFDs) ضوضاء كهربائية كبيرة.
