نظرة عامة على المنتج

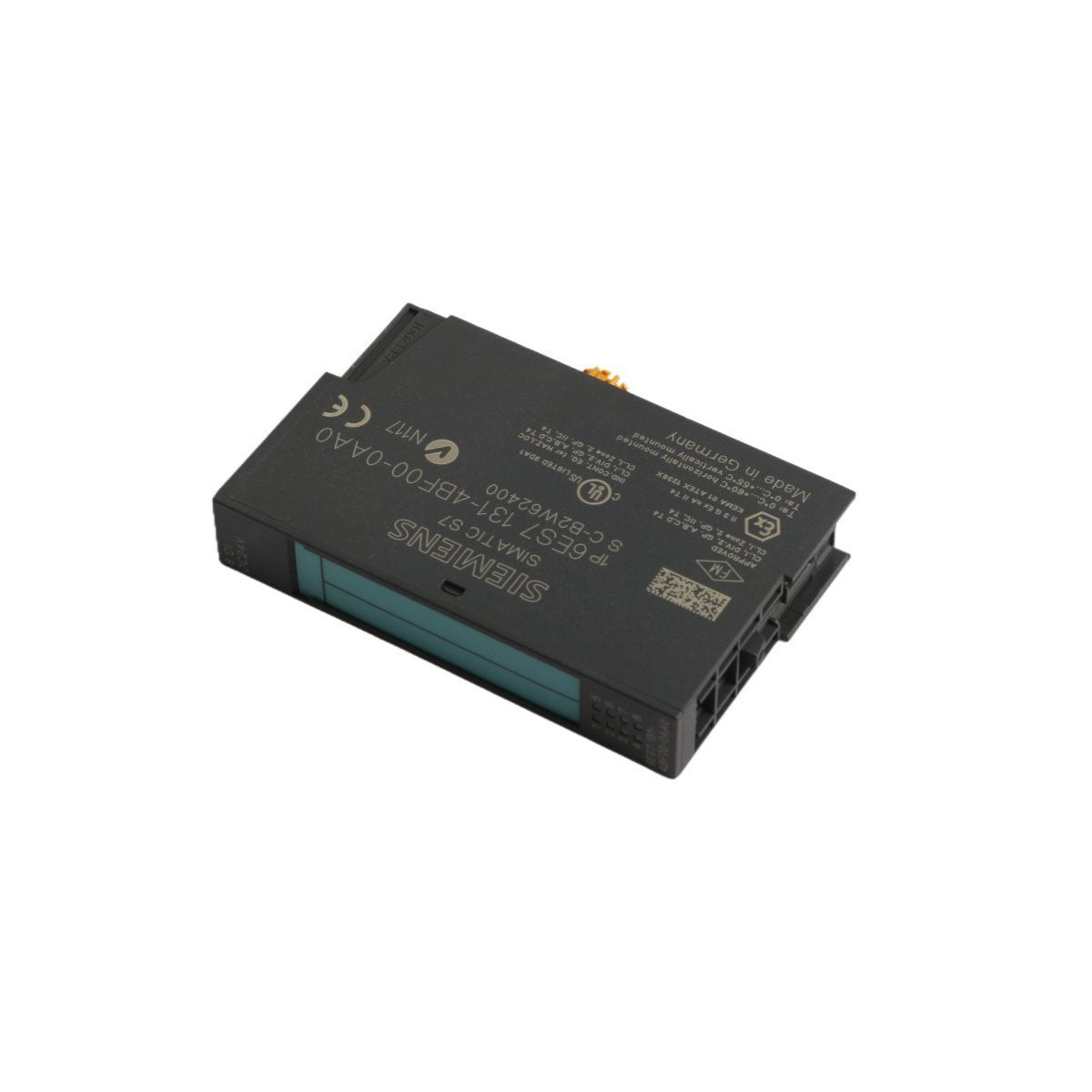

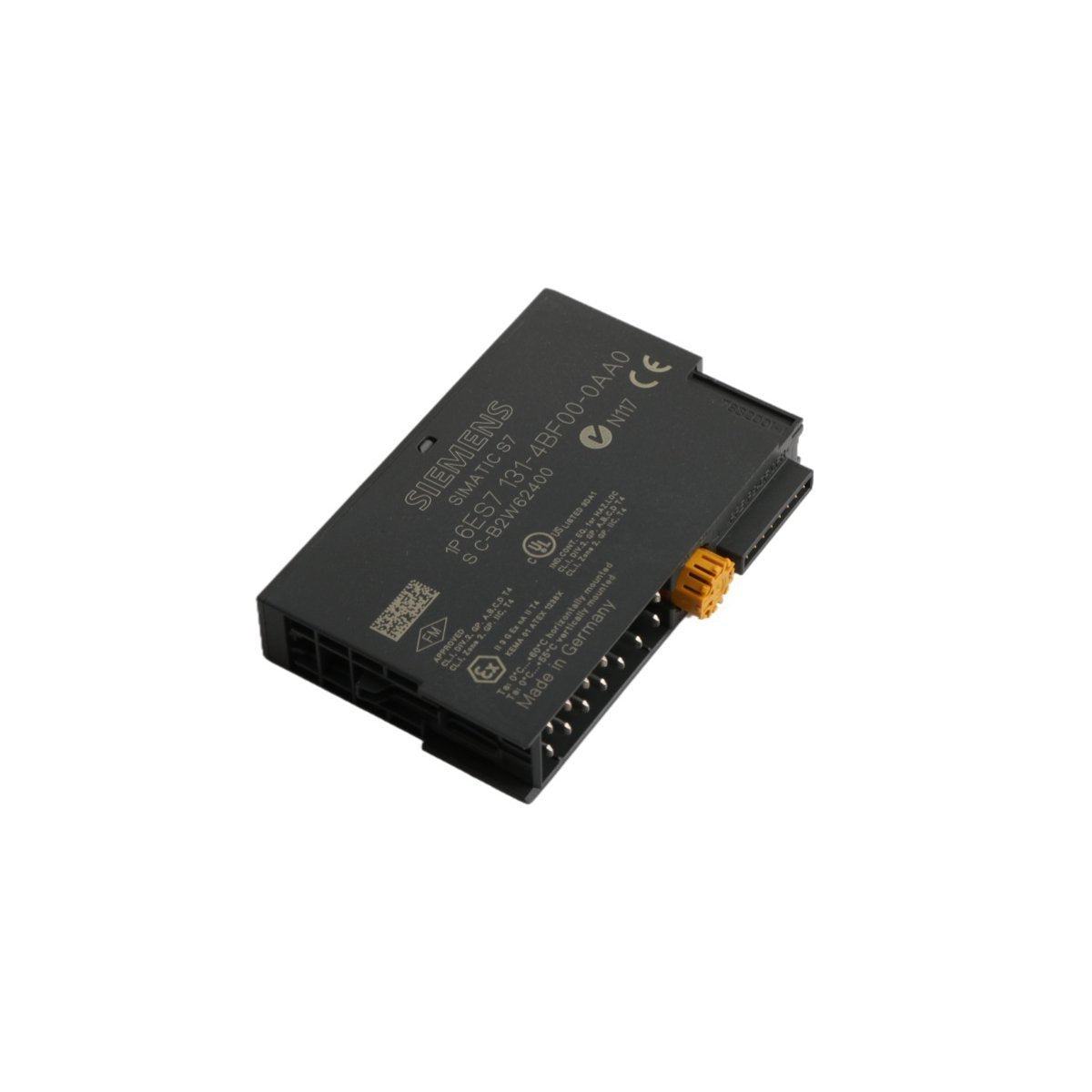

وحدة Siemens 6ES7131-4BF00-0AA0 هي وحدة إلكترونية رقمية عالية الكثافة مصممة لنظام الإدخال/الإخراج الطرفي الموزع SIMATIC ET 200S. تعمل هذه الوحدة كواجهة حرجة لاكتساب الإشارات المنفصلة، وتوفر 8 قنوات إدخال مستقلة ضمن غلاف نحيف للغاية يبلغ 15 مم. صُممت لتكوينات أجهزة الاستشعار من نوع PNP (sourcing)، وهي تسهل الدمج السلس للأجهزة الميدانية الثنائية في بنية تحكم مركزية عبر PROFIBUS أو PROFINET. من خلال عزل إشارات الجانب الميداني عن ناقل اللوحة الخلفية الداخلي، تضمن هذه المكونة التوافر العالي والسلامة الكهربائية المطلوبين لخطوط الإنتاج الآلية الحديثة.

مواصفات الأجهزة وبيانات القياس

صُممت هذه الوحدة الإلكترونية لتحمل الضوضاء الكهربائية الصناعية مع توفير سرعة عالية لنقل البيانات لتنفيذ المنطق في الوقت الفعلي.

• كثافة القنوات: 8 مدخلات رقمية (DI)

• منطق الإدخال: PNP (مصدر)

• الجهد المقنن: 24 فولت تيار مستمر

• عرض البيانات: 1 بايت (8 بت)

• تأخير الإدخال: عادة 3 مللي ثانية لاستقرار الإشارة

• العزل الكهربائي: 500 فولت تيار مستمر بين الناقل الداخلي ودوائر الإدخال

• استهلاك التيار: عادة 7 مللي أمبير من ناقل اللوحة الخلفية (باستثناء أجهزة الاستشعار)

• عرض الوحدة: 15 مم

• أبعاد الجهاز: 15 مم × 81 مم × 52 مم

• الوزن الصافي: 0.035 كجم

• إجمالي وزن الشحن: 0.24 كجم

• التوحيد القياسي: مصممة للاستخدام مع وحدات طرفية TM-E

السيناريوهات الوظيفية والنشر الصناعي

آلات التعبئة والتغليف عالية السرعةيتيح عامل الشكل المدمج الذي يبلغ 15 مم أقصى كثافة للإدخال/الإخراج على سكة DIN، وهو أمر حيوي لمحطات التعبئة حيث يجب مراقبة عشرات أجهزة استشعار التقارب والخلايا الكهروضوئية في وقت واحد. يضمن تأخير الإدخال البالغ 3 مللي ثانية الكشف الدقيق عن السلع الاستهلاكية سريعة الحركة.

لوجستيات المستودعات الآليةتُستخدم الوحدة 6ES7131-4BF00-0AA0 على نطاق واسع في أنظمة تجميع المنصات، حيث تراقب مفاتيح الحد وبوابات الأمان عبر المحطات الموزعة لمسافات طويلة. يحمي عزل 500 فولت تيار مستمر وحدة التحكم المنطقية القابلة للبرمجة (PLC) المركزية من ارتفاعات الجهد المحتملة التي تحدث في المناطق النائية لشبكة الناقل.

خلايا التجميع الروبوتيةفي تجميع السيارات أو الإلكترونيات، تتتبع هذه الوحدة الحالة الثنائية لمواقع الأسطوانات الهوائية وتجهيزات التثبيت. يُعد منطق PNP sourcing المعيار الصناعي لهذه المستشعرات، مما يضمن التوافق المباشر دون الحاجة إلى محولات إشارة إضافية أو مرحلات وسيطة.

تحديث عام للآلاتبصفتها مكونًا طويل الأمد لعائلة SIMATIC DP، تُعد هذه الوحدة جزءًا بديلاً مثاليًا لمنشآت ET 200S الحالية. تتيح قدرتها على "التبديل السريع" (عند استخدامها مع وحدات طرفية مناسبة) استبدال الأجهزة دون إيقاف تشغيل المحطة بأكملها، مما يقلل بشكل كبير من وقت التوقف المتعلق بالصيانة.
