نظرة عامة على المنتج

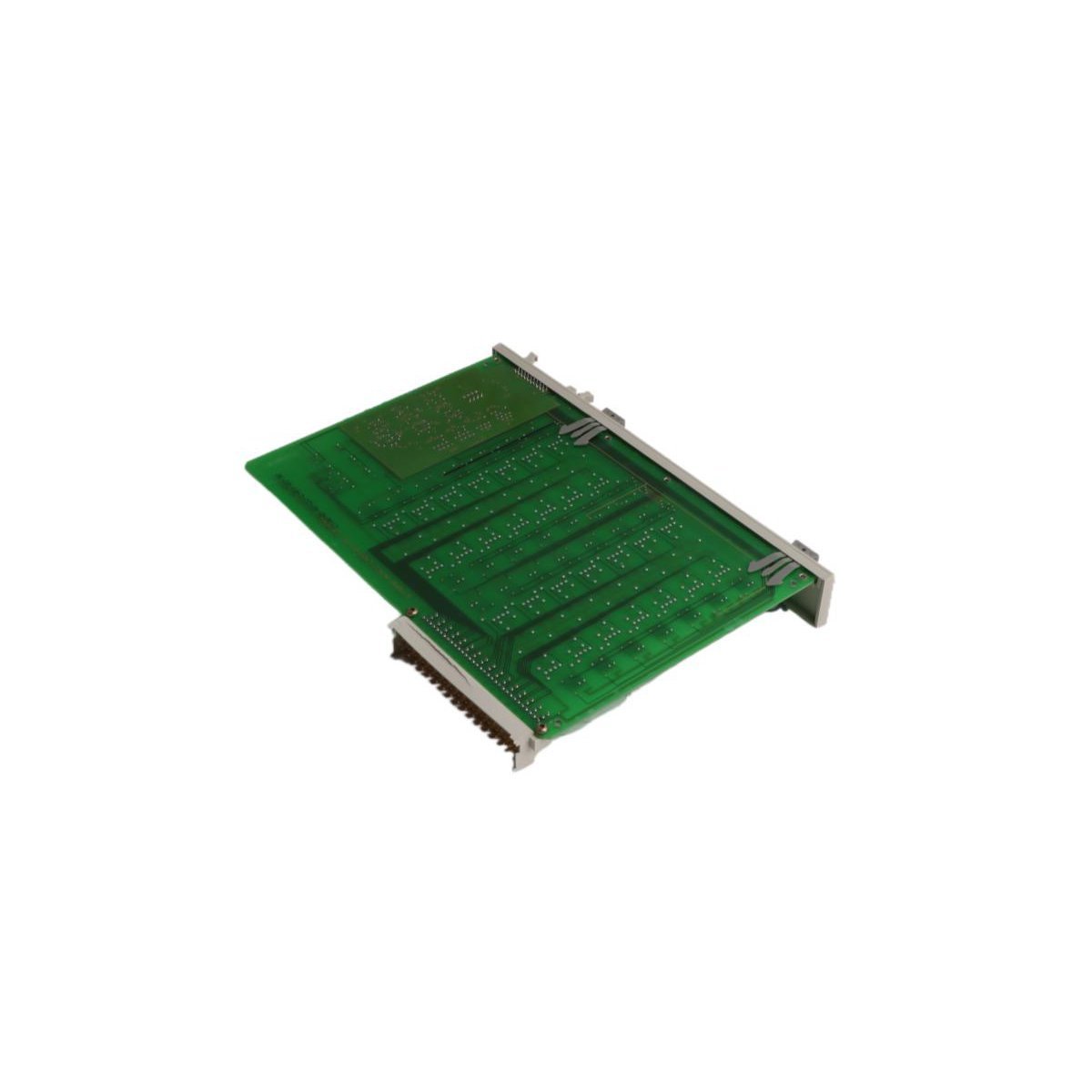

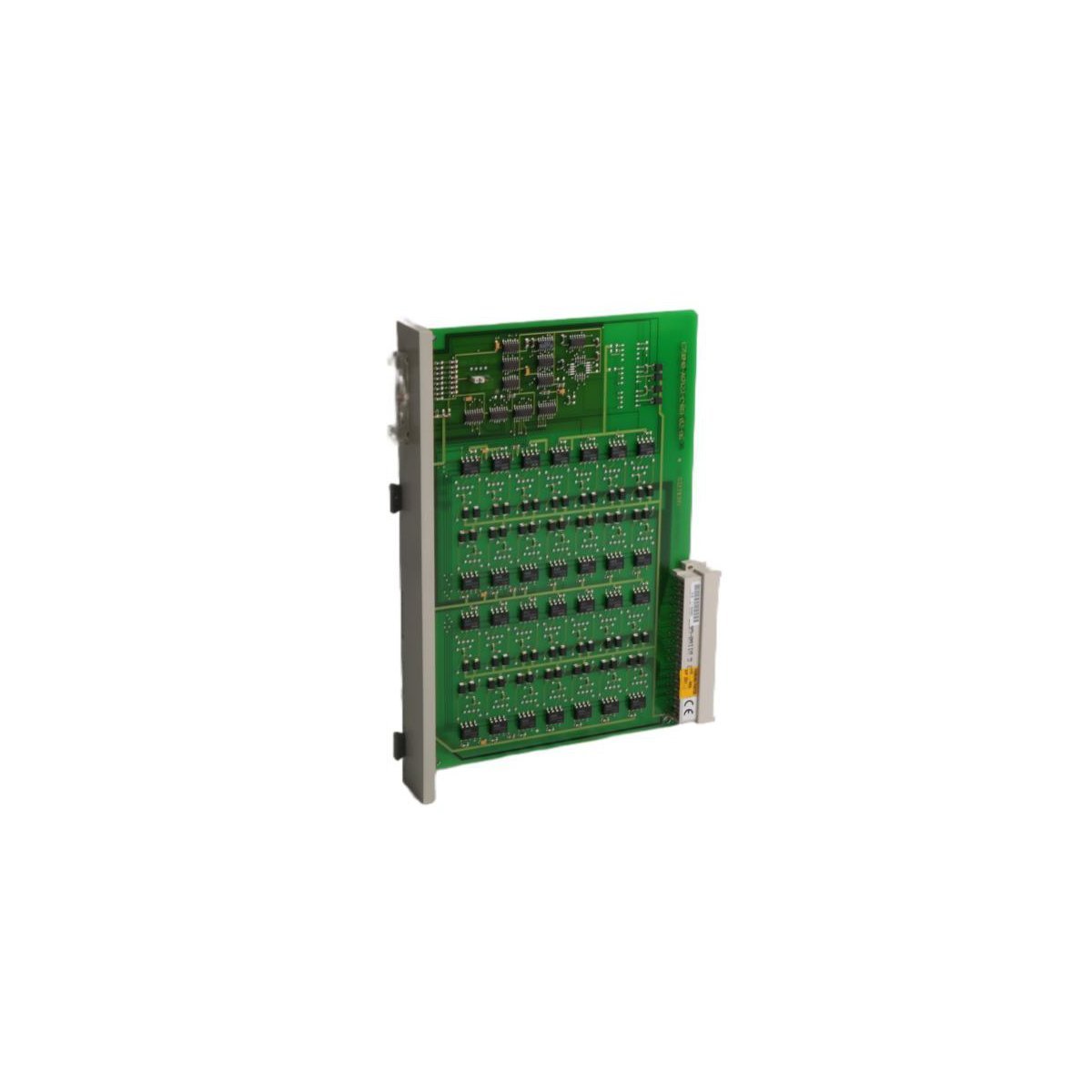

يُعدّ 6DS1703-8RR مكونًا إضافيًا لنقطة القياس، مُصمم بدقة لنظام التحكم الموزع (DCS) Siemens Teleperm M. تعمل وحدة الإدخال/الإخراج المتخصصة هذه كواجهة عالية الدقة لاكتساب البيانات الحرارية، مما يسهل دمج مستشعرات درجة الحرارة على مستوى الحقل مع منطق الأتمتة المركزي. من خلال توفير تكييف إشارة عالي الكثافة لأنواع متعددة من المستشعرات، تتيح الوحدة المراقبة المركزية للتدرجات الحرارية الحرجة عبر المنشآت الصناعية الواسعة. هدفها الأساسي هو تحويل الإشارات التناظرية ذات الجهد المنخفض من المزدوجات الحرارية (thermocouples) ومقاييس الحرارة المقاومة (RTDs) إلى بيانات مستقرة، ومرشحة للضوضاء ومناسبة للإشراف على العمليات عالية المستوى والتشابك الآمن.

أداء الأجهزة ومواصفات القياس

• كثافة القنوات: 14 قناة إدخال تناظرية مخصصة لاكتساب درجة الحرارة.

• توافق المستشعرات: دعم مزدوج للمزدوجات الحرارية (أنواع مختلفة) ومقاييس الحرارة المقاومة PT100.

• نطاق إدخال الإشارة: نطاق مليفولت واسع يتراوح من -5 ملي فولت إلى +55 ملي فولت للكشف عالي الحساسية.

• دقة القياس: دقة استثنائية بانحراف نموذجي أقل من ±0.2 درجة مئوية.

• السلامة الكهربائية: عزل جلفاني مصنف 1.5 كيلو فولت تيار متردد بين القنوات والجهد الأرضي للنظام للتخلص من تداخل الحلقة الأرضية.

• نطاق التشغيل الحراري: مصمم للبيئات القاسية، يحافظ على الأداء من -20 درجة مئوية إلى +70 درجة مئوية.

• تكامل النظام: متوافق مع حوامل Teleperm M وهياكل ناقل PLC المتخصصة.

• كفاءة التصميم: وحدة خفيفة الوزن تبلغ 0.3 كجم مع ملف تعريف نحيف لأقصى كثافة للخزانة.

التطبيقات الصناعية والنشر الاستراتيجي

توليد الطاقة والتحكم في الغلايات

يُستخدم 6DS1703-8RR على نطاق واسع في محطات الطاقة لمراقبة درجات حرارة السخانات الفائقة وحرارة محامل التوربينات. تسمح كثافة القنوات العالية له بالرسم الحراري الشامل لدورات البخار، وهو أمر بالغ الأهمية لمنع إجهاد المواد وضمان الاحتراق الفعال.

المعالجة الكيميائية والبتروكيماوية

في بيئات المعالجة المتقلبة، توفر هذه الوحدة قراءات معزولة وعالية الدقة المطلوبة لمراقبة وعاء المفاعل. تضمن بقاء التفاعلات الطاردة للحرارة ضمن نوافذ أمان ضيقة، حيث يمكن أن يؤدي أي انحراف بمقدار 0.5 درجة مئوية إلى تشغيل بروتوكولات الإغلاق في حالات الطوارئ.

تصنيع المعادن والزجاج

تعد حساسية المليفولت للوحدة مثالية لإدارة ملامح درجة الحرارة القصوى الموجودة في الصهر وتشكيل الزجاج. فهي تقوم بتكييف الإشارات بشكل موثوق من المزدوجات الحرارية عالية الحرارة بينما تتحمل الحرارة المحيطة المرتفعة في محيط غرفة التحكم.

صيانة وتحديثات DCS القديمة

بالنسبة للمرافق التي تعتمد على البنية التحتية Teleperm M الثابتة، يعمل هذا المكون الإضافي كوحدة حيوية لتوسيع النظام أو كجزء بديل مباشر، مما يضمن استمرارية التشغيل على المدى الطويل دون الحاجة إلى إصلاح شامل لنظام التحكم.
