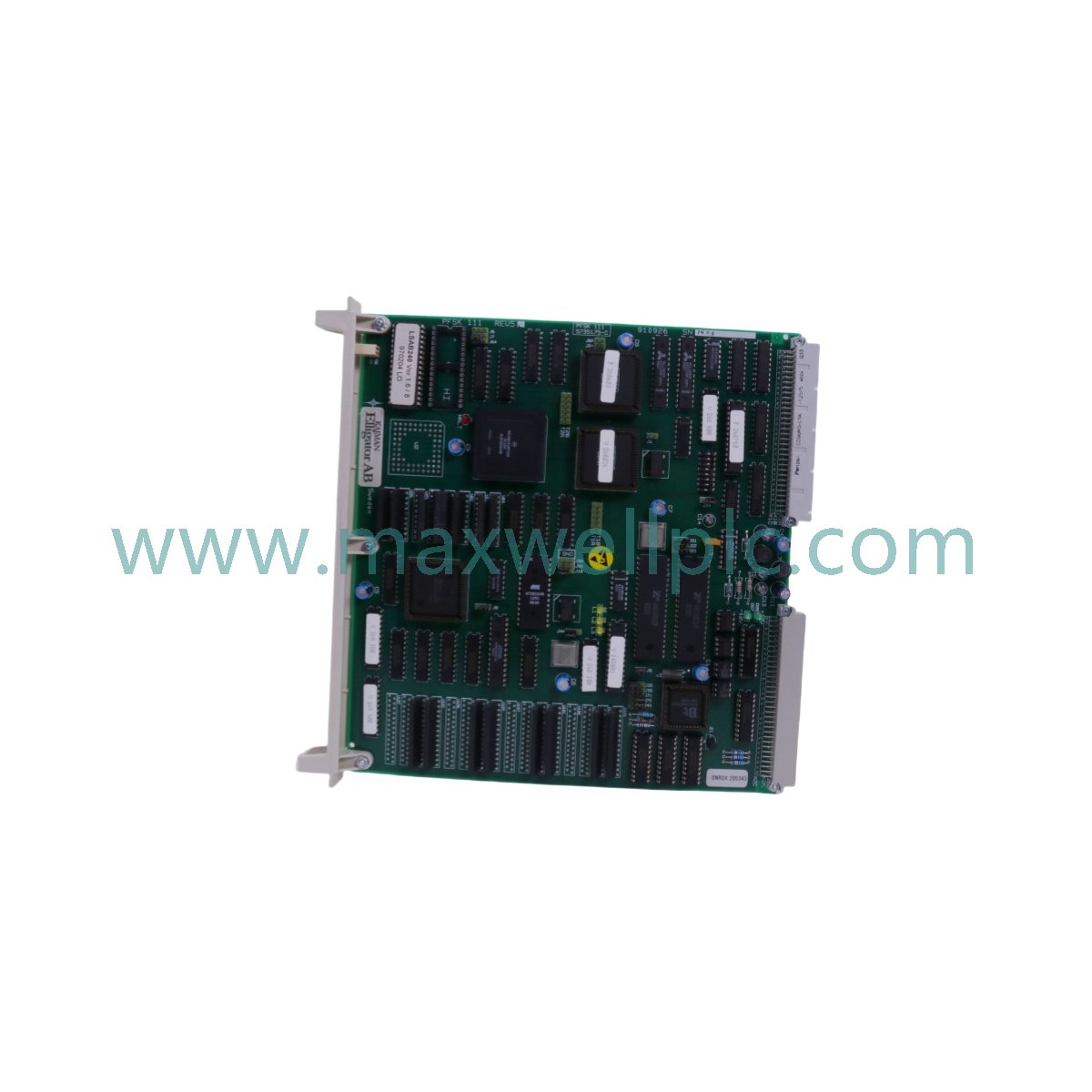

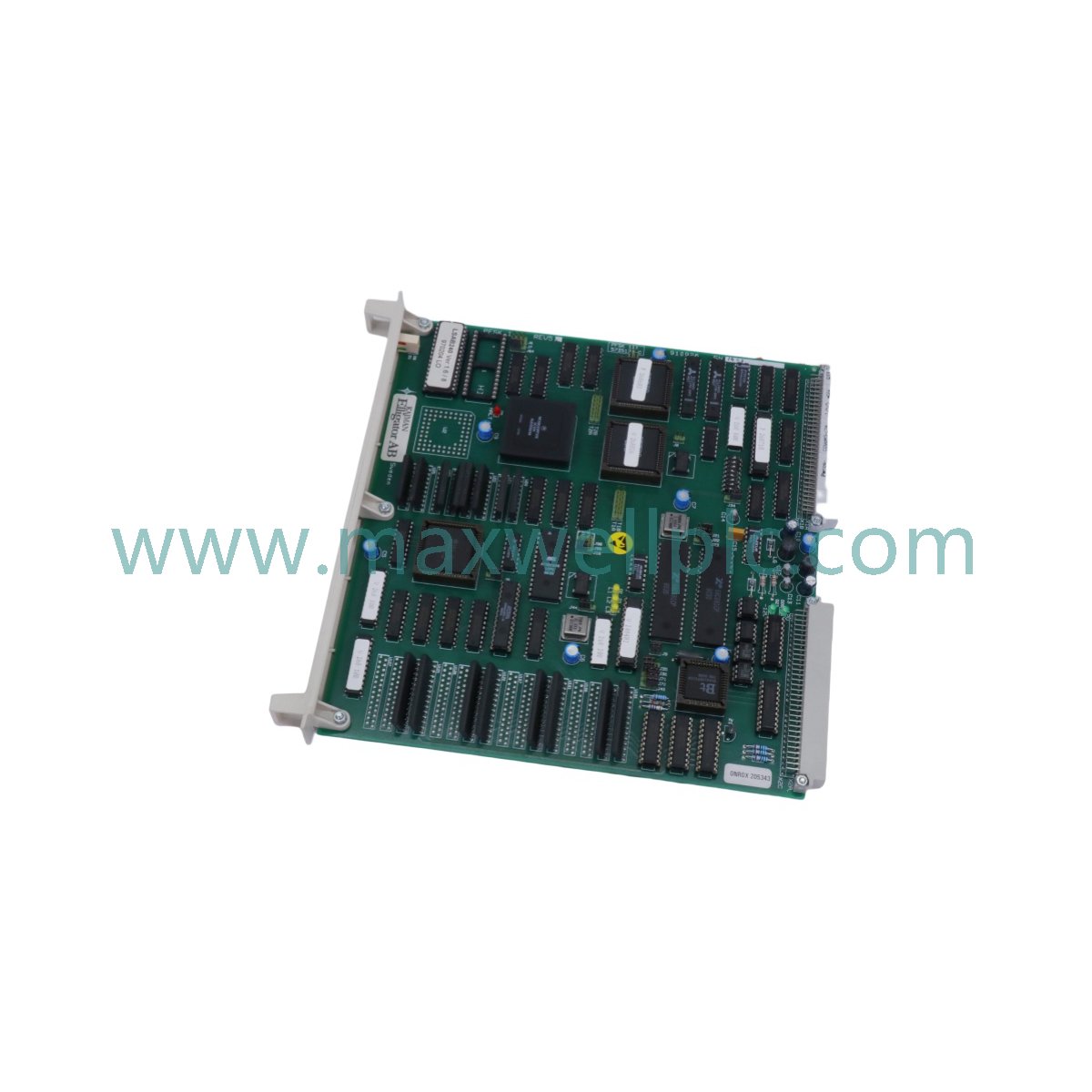

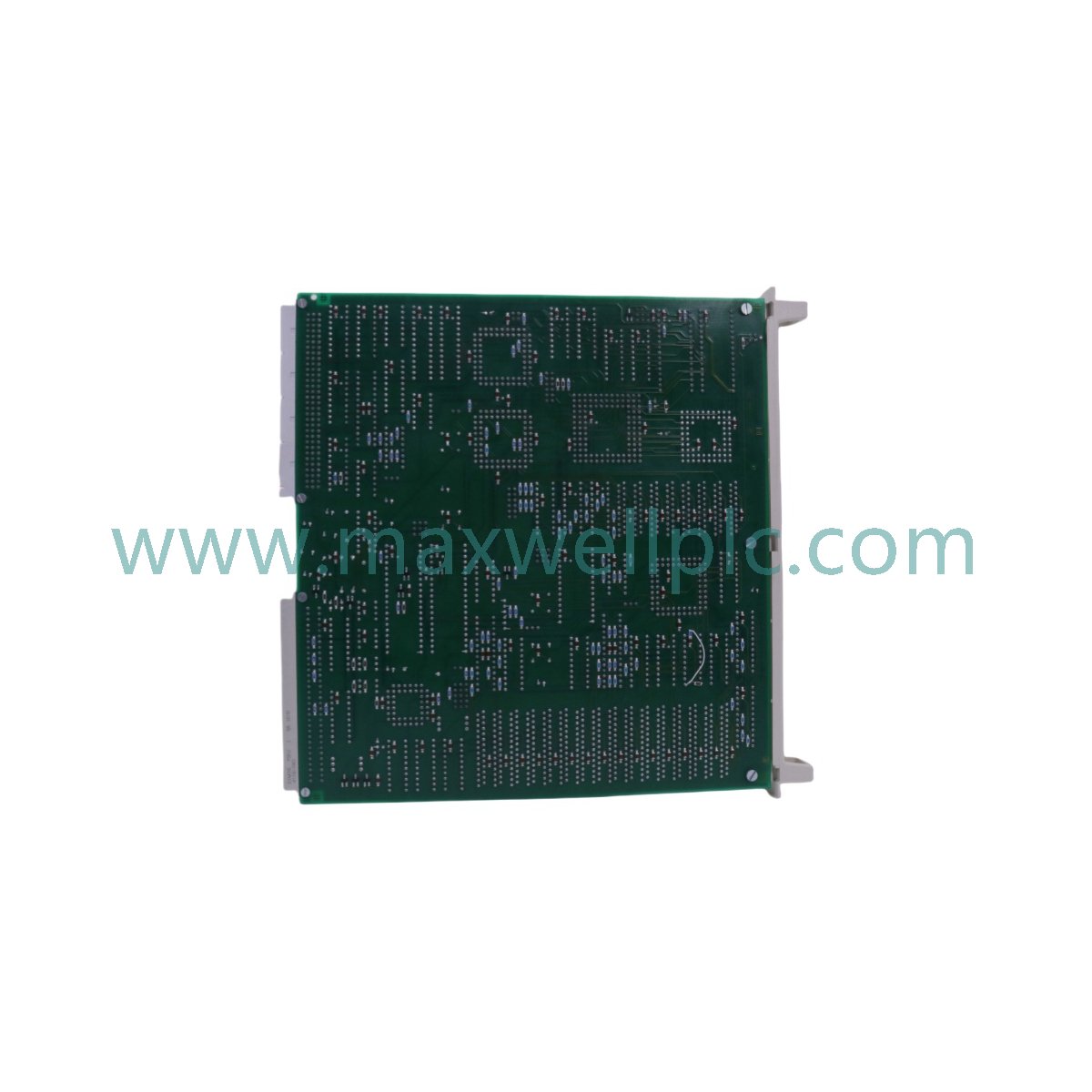

5735175-C لوحة تحكم واجهة وحدة العرض المرئي (VDU) ماسترفيو من ABB
-
الأبعاد: 2.1 × 24.8 × 24.4 سم
-
بلد المنشأ: Sweden
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تم تكوينه لمعالجة الإشارات الرسومية في معماريات MasterView و Advant DCS، ويوفر ABB PFSK111 (لوحة التحكم في واجهة VDU رقم 5735175-C) تنفيذًا ماديًا/كهربائيًا مباشرًا لمزامنة البيانات المرئية. تعمل هذه الوحدة كوصلة واجهة أجهزة تقوم بترجمة متغيرات العملية ومؤشرات الحالة إلى إشارات فيديو متوافقة مع واجهة المستخدم الرسومية (HMI). وهي تخفف مهام عرض الرسومات عن وحدة التحكم المركزية لضمان معدلات تحديث عرض محددة. تم تصميم بنية الوحدة للتكامل في أرفف فرعية قياسية، مما يسهل المراقبة في الوقت الفعلي لمحاكاة العمليات وحالات الإنذار دون تأخير في حلقة التغذية الراجعة المرئية.
تحديد الجزء الخاص بالوحدة
يتم تحديد PFSK111 برقم الطلب 5735175-C. هذه الوحدة ذات تكوين أجهزة ثابتة؛ لا توجد أي اختلافات في اللاحقة الفرعية أو بدائل منطقية معيارية لرقم الجزء المحدد هذا.
المواصفات الفنية
| المعلمة | المواصفة |
| الموديل | PFSK111 |
| رقم القطعة | 5735175-C |
| العلامة التجارية | ABB |
| الأصل | السويد |
| الوزن | 0.46 كجم |
| أبعاد الشحن | 2.1 × 24.8 × 24.4 سم |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى +55 درجة مئوية |
| استهلاك الطاقة | مستمد من اللوحة الخلفية للنظام |
| منطق المعالجة | مزامنة رسومية عالية السرعة |
تكامل التحكم الصناعي
تتكامل الوحدة مع ناقل النظام لإدارة سرعة الاتصال بناقل اللوحة الخلفية، مما يضمن مزامنة تحديثات بيانات العملية مع دورة العرض الرسومية. تتيح توافقية ذاكرة الفلاش الثابتة تحديثات محلية لتوليد الأحرف ومنطق العرض دون الحاجة إلى استبدال وحدة التحكم على مستوى النظام بالكامل. يتم الحفاظ على قياس كثافة الإدخال/الإخراج بواسطة معالجات الفيديو المخصصة للوحدة، والتي تتعامل مع المحاكاة والاتجاهات المعقدة مع تقليل الحمل المعالجي على وحدة المعالجة المركزية (CPU) للمتحكم الرئيسي. تضمن هذه الميزات أن الواجهة تحافظ على الاستقرار عبر بنية الرف.
معلومات الطلب
-
لوحة تحكم واجهة VDU PFSK111
-
حاوية حماية مضادة للكهرباء الساكنة
-
وثائق فنية/كتيب إرشادي
-
لا توجد كابلات عرض أو محولات واجهة طرفية مضمنة
إرشادات التركيب في الموقع
-
التركيب: قم بتركيب اللوحة في الفتحة الفرعية المخصصة. تأكد من إدخال الوحدة بالكامل لإقامة اتصال سليم بموصل الناقل.
-
التأريض: قم بتثبيت هيكل الوحدة بناقل التأريض الخاص بالرف لتلبية متطلبات حماية EMI/RFI ومنع ضوضاء الإشارة.
-
الأسلاك: حافظ على كابلات إشارة الفيديو محمية ومفصولة ماديًا عن خطوط إدخال التيار المتردد عالية الجهد لمنع ظهور الظلال في الصورة أو تلف البيانات.
-
البيئة: حافظ على تهوية كافية داخل الخزانة للبقاء ضمن الحد الحراري البالغ 55 درجة مئوية.
-
التحقق: تأكد من تكوين عنوان ناقل النظام بشكل صحيح قبل تشغيل الرف لمنع تضارب الاتصال بالناقل.
الأسئلة المتكررة
-
س: هل تدعم هذه الوحدة التبديل السريع (Hot-swap)؟
-
ج: لا، يجب فصل الطاقة عن الرف الفرعي قبل إزالة اللوحة أو تركيبها لمنع حدوث ارتفاعات كهربائية مفاجئة قد تتلف واجهة ناقل اللوحة الخلفية.
-
س: كيف تتعامل الوحدة مع تجميد العرض؟
-
ج: تراقب أدوات التشخيص المدمجة سلامة إشارة الفيديو؛ إذا توقف منطق العرض، يمكن للوحة أن تشغل تنبيهًا لوحدة التحكم لتبديل محطة العرض.
-
س: هل يمكنني استخدام هذا مع أي شاشة HMI؟
-
ج: تم تصميم اللوحة لتوافق محدد مع محطات عرض ABB MasterView/Advant؛ تحقق من توافق توقيت الإشارة قبل التوصيل.
-
س: ما هو الغرض من المزامنة الرسومية عالية السرعة؟
-
ج: يضمن هذا المنطق أن تتزامن محاكاة العمليات مع تغيرات البيانات في وحدة التحكم لتزويد المشغلين بمعلومات دقيقة في الوقت الفعلي.
-
س: هل يمكن ترقية البرنامج الثابت (Firmware) في الموقع؟
-
ج: نعم، يمكن تحديث البرنامج الثابت عبر واجهة ناقل النظام باستخدام أدوات خدمة ABB المعتمدة، بشرط أن يدعم الإصدار الحالي للأجهزة التحديث المستهدف.
-
س: هل تستهلك الوحدة طاقة خارجية؟
-
ج: لا، تسحب الوحدة الطاقة المطلوبة مباشرة من اللوحة الخلفية للنظام؛ تأكد من أن سعة مصدر الطاقة في الرف محسوبة لتغطية إجمالي حمل الوحدة.
-
س: هل يعتبر حجم 2.1 سم حرجًا للتركيب؟
-
ج: نعم، تم تصميم التصميم النحيف لتهيئات الرفوف عالية الكثافة؛ تأكد من عدم وجود تداخل من الوحدات المجاورة مع مسار تدفق الهواء.
-
س: هل تخزن الوحدة المحاكاة الرسومية محليًا؟
-
ج: تقوم الوحدة بعملية العرض بناءً على البيانات المستلمة من وحدة التحكم؛ ولا تخزن ملفات المحاكاة بشكل دائم، مما يضمن الاتساق مع قاعدة بيانات DCS الرئيسية.
