نظرة عامة على المنتج

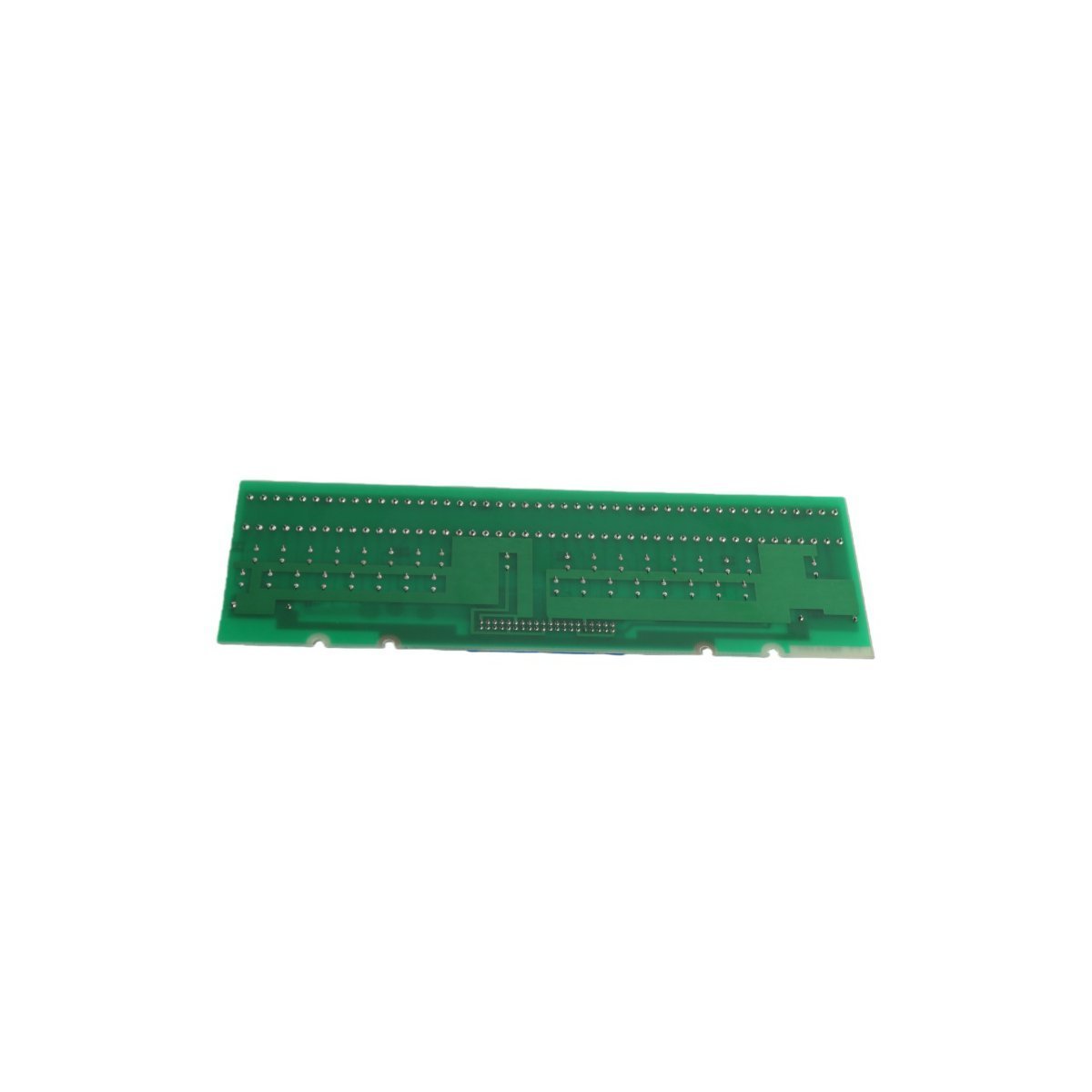

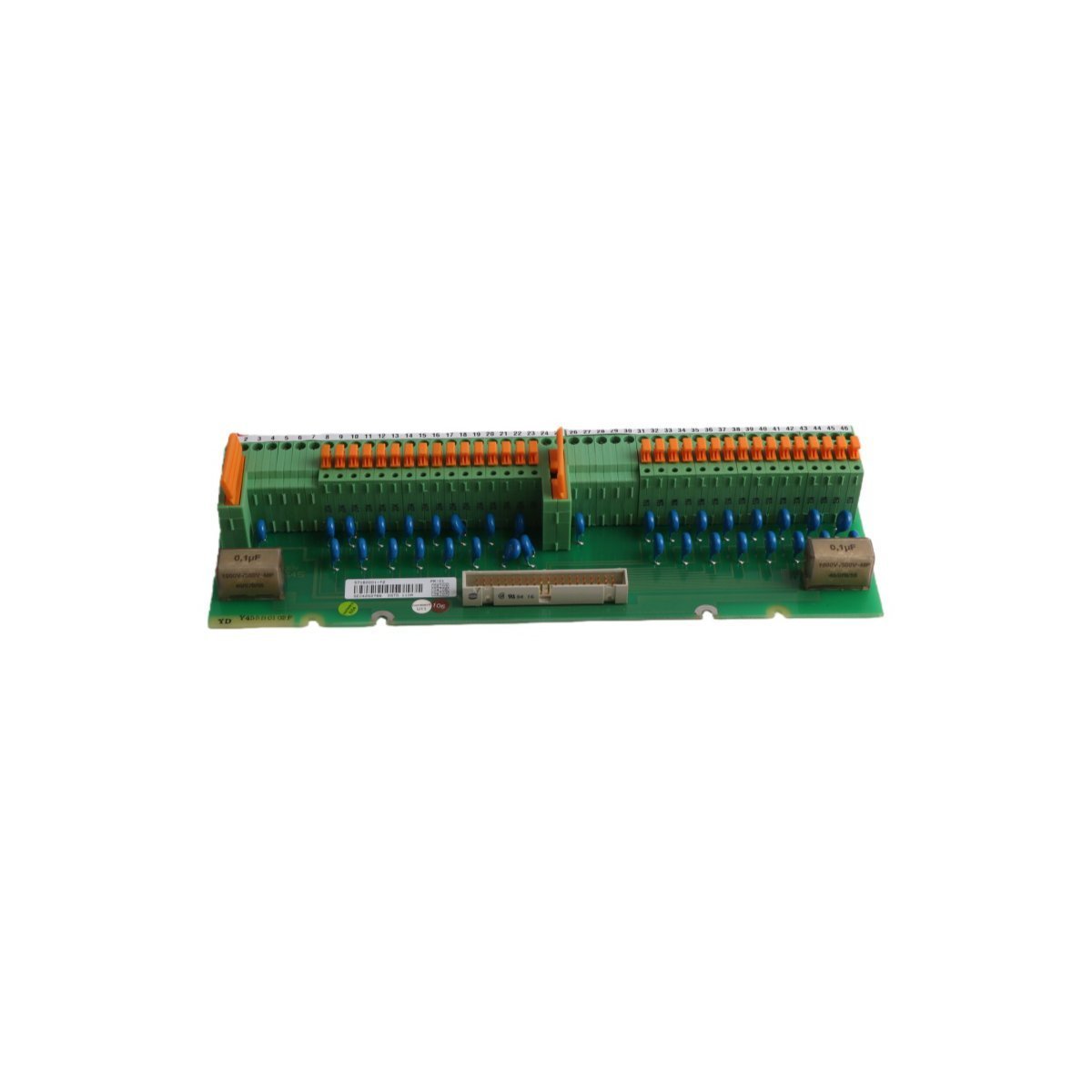

وحدة ABB DSTD110A، المعرفة بالرمز الهندسي 57160001-TZ، هي وحدة طرفية ووصلة خرج رقمية عالية الكثافة مصممة لأنظمة التحكم الموزعة Advant Master و MasterPiece 200/1. تعمل هذه الوحدة كواجهة مادية بالغة الأهمية بين منطق التحكم الإلكتروني للنظام والمعدات الثنائية على مستوى المجال. تتميز DSTD110A بـ 32 قناة خرج مستقلة، مما يسهل توجيه الإشارات بشكل منظم إلى الأجهزة الخارجية مع توفير نقطة مركزية لإنهاء الأسلاك. صُممت هذه اللوحة لدعم الفولتية التي تصل إلى 60 فولت، وتضمن نقل إشارات الأوامر من نظام التحكم الموزع (DCS) بشكل موثوق إلى المرحلات الوسيطة والموصلات والمشغلات الصناعية، مما يحافظ على توافر تشغيلي عالٍ في بنيات الأتمتة المعقدة.

معلمات الأجهزة والخصائص التقنية

صُممت DSTD110A 57160001-TZ لإدارة الإشارات الصناعية، مع التركيز على الاتصال عالي الكثافة والسلامة الكهربائية داخل خزانة التحكم.

• رقم الموديل DSTD110A

• رقم الطلب 57160001-TZ

• وظيفة الوحدة وحدة توصيل خرج رقمي / لوحة طرفية

• سعة القناة تكوين خرج عالي الكثافة 32 قناة

• الجهد الأقصى المقدر 60 فولت تيار مستمر/متردد

• سلسلة النظام Advant Master، MasterPiece 200، نظام الإدخال/الإخراج S100

• العزل والحماية مصممة لفصل الإشارة وحماية الأطراف بقوة

• الامتثال معفاة من توجيه RoHS 2011/65/EU (خاصة بالصيانة الصناعية القديمة)

• طريقة التركيب قضيب خزانة قياسي أو تركيب على الهيكل لإدارة الكابلات المنظمة

• الوزن الفعلي 1.22 كجم

• الأبعاد 24 × 19 × 5.3 سم

• بلد المنشأ السويد

التطبيقات الصناعية وحالات الاستخدام التشغيلية

يتم نشر DSTD110A 57160001-TZ بشكل أساسي في البنى التحتية واسعة النطاق ومرافق التصنيع التي تستخدم ناقل الإدخال/الإخراج ABB S100 لتنفيذ الأوامر الثنائية عالية السرعة.

• أنظمة التحكم في محطات الطاقة إدارة تشغيل المرحلات الوسيطة لمشغلات المضخات والمراوح في خزانات التحكم المركزية بالغلايات أو التوربينات.

• أتمتة العمليات توفير نقطة إنهاء لأوامر صمامات الملف اللولبي في وحدات المعالجة الكيميائية حيث تكون كثافة 32 قناة مطلوبة لتقليل المساحة التي تشغلها الخزانة.

• إدارة المياه ومياه الصرف الصحي توجيه الإشارات الثنائية لأجهزة تحديد مواقع الصمامات ومؤشرات الإنذار عبر محطات الضخ الموزعة.

• صيانة بنية DCS التحتية تكون بمثابة جزء بديل أساسي لمحطات معالجة Advant Master الحالية لاستعادة قنوات الإخراج المعيبة وضمان استمرارية الإشارة.

• توسيع أتمتة المصانع تسهيل إضافة أجهزة ميدانية ثانوية إلى أنظمة MasterPiece القديمة من خلال توفير واجهة أسلاك موثوقة ومنظمة.
