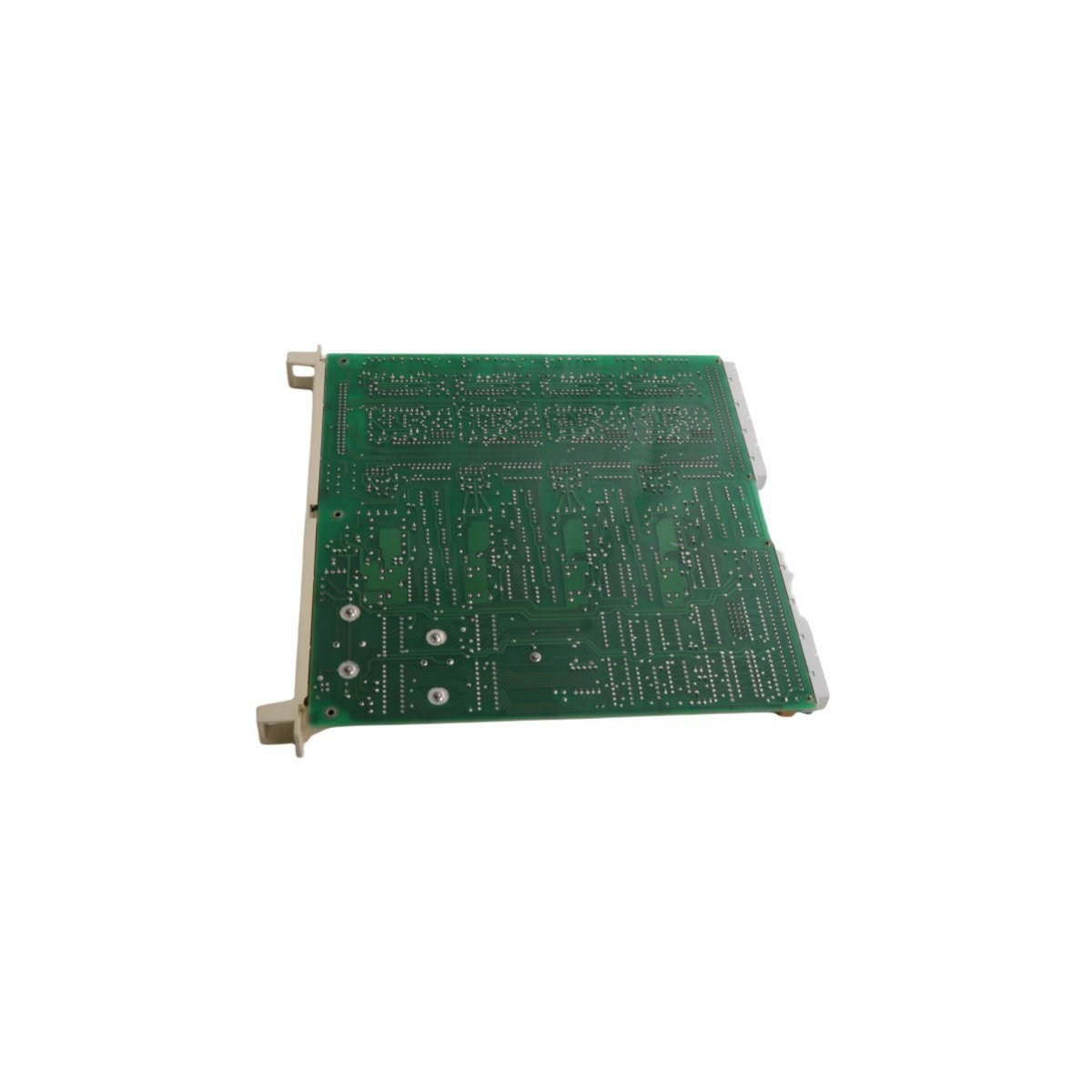

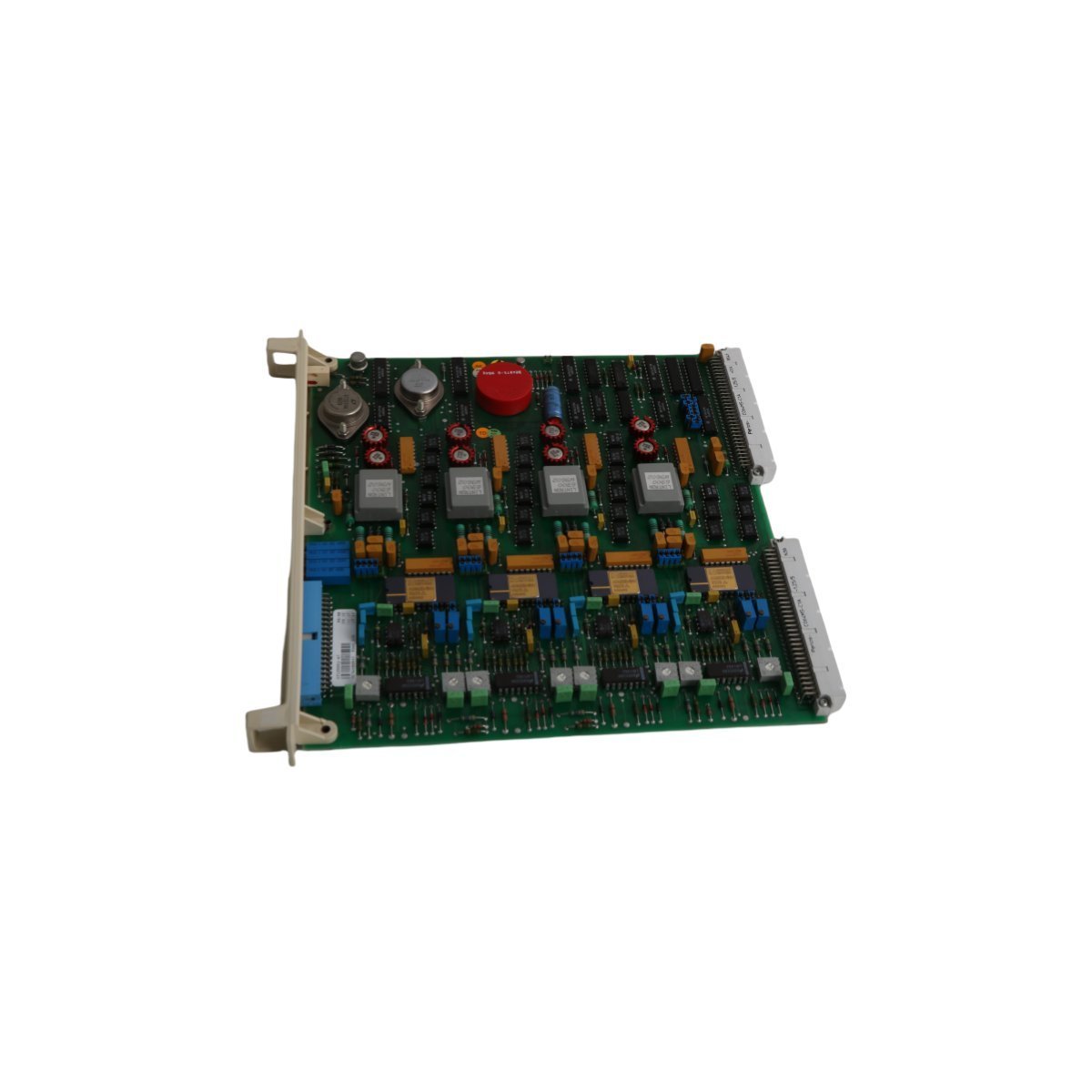

نظرة عامة على المنتج

يُعدّ ABB DSAO 110، المُفهرس تحت رقم الجزء 57120001-AT، مُولّد إشارة تناظرية عالي الدقة مصمم خصيصًا لنظام الإدخال/الإخراج S100. يعمل هذا الجهاز بمثابة الواجهة الأساسية لتشغيل المحركات الميدانية، وتنظيم صمامات التحكم، وتوفير مراجع نقطة الضبط لمشغلات السرعة المتغيرة. صُمم DSAO 110 لعائلتي أجهزة التحكم MasterPiece وAdvant OCS، ويحول أوامر المعالج الرقمي إلى إشارات جهد أو تيار عالية الدقة. يُركز تصميمه على استقرار الإشارة والموثوقية على المدى الطويل، مما يضمن أن العمليات الصناعية تحافظ على تحملات دقيقة حتى في البيئات الكهربائية الصاخبة. وبفضل المراقبة التشخيصية المتكاملة، يوفر الجهاز ملاحظات فورية حول حالته الصحية، مما يقلل بشكل كبير من وقت استكشاف الأخطاء وإصلاحها أثناء صيانة النظام.

بنية الأجهزة ومعلمات الإشارة

• رقم الموديل DSAO 110

• رمز الطلب 57120001-AT

• قنوات الإخراج 8 مخرجات تناظرية مستقلة

• نطاقات الإشارة قابلة للتكوين ±10 فولت و 0 إلى ±20 مللي أمبير (تدعم 4-20 مللي أمبير عبر مقياس البرامج)

• دقة التحويل الرقمي إلى التناظري تحويل 12 بت لتدرجات الإشارة السلسة

• ميزات العزل عزل جاللفاني شامل بين ناقل النظام ودوائر المجال

• قدرات التشخيص اختبار ذاتي مدمج واكتشاف أخطاء القناة

• كتلة الوحدة 0.5 كجم

• الأبعاد الفيزيائية 2 × 25 × 24.5 سم

• بلد المنشأ السويد

• سلسلة المنتج نظام الإدخال/الإخراج S100

سياقات التشغيل الاحترافية

يُعدّ 57120001-AT DSAO 110 مكونًا متعدد الاستخدامات يُستخدم في مختلف قطاعات التشغيل الآلي عالية المخاطر:

• التحكم في صمامات التعديل توجيه تحديد الموضع الدقيق لصمامات التحكم الهوائية أو الهيدروليكية في مصافي الكيماويات ومحطات معالجة المياه.

• تنظيم سرعة المحرك توفير مراجع التردد التناظرية لمشغلات التردد المتغير (VFDs) للتحكم المتزامن في المحركات في مصانع الورق والصلب.

• أجهزة محطات الطاقة إدارة إشارات نقطة الضبط لأنظمة الحاكم ومنظمات تغذية الوقود في توليد الطاقة الحرارية.

• صيانة أنظمة التحكم الموزعة القديمة (DCS) يعمل كجزء بديل حاسم لرفوف الإدخال/الإخراج S100 في أنظمة Advant Master لتمديد دورة حياة أصول التحكم المُثبتة.

• التسجيل والمراقبة التناظرية تصدير متغيرات النظام الداخلية إلى مسجلات المخططات الخارجية أو معدات التشخيص المتخصصة من طرف ثالث.

س: كم عدد المخرجات التناظرية التي يوفرها DSAO 110 لكل وحدة؟

ج: تم تجهيز DSAO 110 بـ 8 قنوات إخراج تناظرية عالية الأداء، مما يسمح بالتحكم المتزامن في أجهزة ميدانية متعددة من فتحة واحدة.

س: هل تدعم الوحدة إشارة 4-20 مللي أمبير القياسية في الصناعة؟

ج: نعم، بينما يتراوح نطاق الأجهزة من ±20 مللي أمبير، فإن الوحدة متوافقة تمامًا مع حلقات 4-20 مللي أمبير من خلال تكوين البرامج القياسية والقياس في بيئة وحدة التحكم.

س: كيف تؤثر دقة 12 بت على دقة العملية؟

ج: توفر دقة 12 بت 4,096 خطوة مميزة عبر نطاق الإخراج، مما يضمن تحكمًا دقيقًا في المحركات ويقلل من تأثيرات "القفز" في حلقات العمليات الحساسة.

س: هل يمكن لـ DSAO 110 اكتشاف أعطال أجهزته الداخلية؟

ج: بالتأكيد. تتميز الوحدة بتشخيصات ذاتية متقدمة تراقب المنطق الداخلي وعملية التحويل الرقمي/التناظري، وتبلغ عن أي تناقضات على الفور إلى وحدة المعالجة المركزية.

س: هل هذه الوحدة متوافقة مع أنظمة التحكم 800xA الأحدث؟

ج: DSAO 110 هو مكون إدخال/إخراج S100؛ يمكن دمجه في أنظمة 800xA خصيصًا عند استخدام امتدادات ناقل الإدخال/الإخراج S100 أو واجهات الاتصال CI856.
