نظرة عامة على المنتج

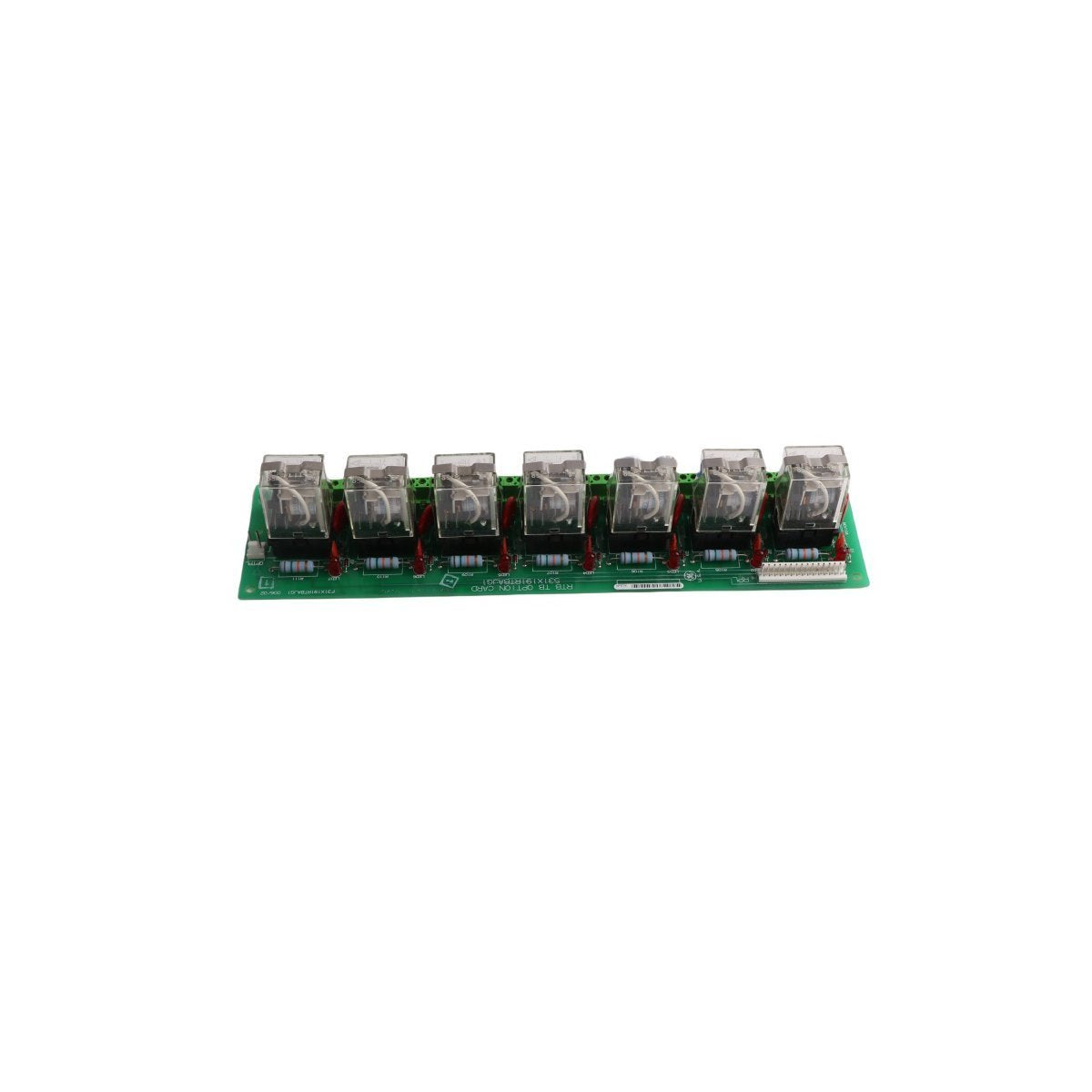

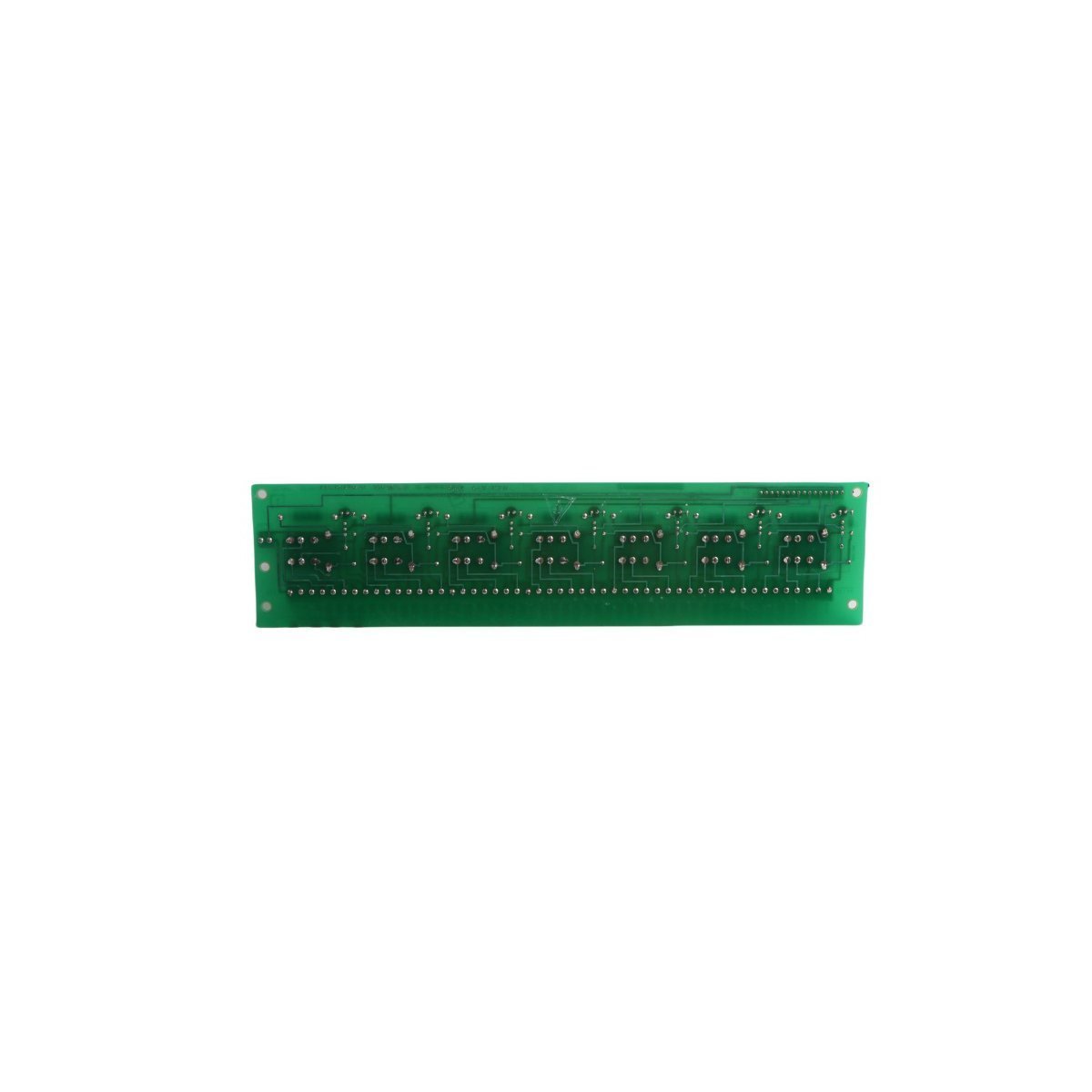

اللوحة الطرفية للمرحل 531X191RTBAJG1 هي لوحة مرحل عالية الموثوقية تم تطويرها بواسطة جنرال إلكتريك كجزء من سلسلة التحكم المتخصصة 531X. تعمل هذه الوحدة كجسر حيوي بين نظام القيادة المركزي والدوائر الطرفية الخارجية. غرضها المعماري الأساسي هو توفير واجهة منظمة لتوصيل الملفات وجهات الاتصال، مما يسهل التحكم في الأجهزة الخارجية عبر سبعة مرحلات مدمجة. عن طريق عزل إشارات التحكم وتوفير منطق الترحيل المحلي، تضمن هذه البطاقة الإدارة الآمنة والفعالة لأنظمة الإثارة وقوة القيادة. تم تصميم كل مرحل بآليات رد فعل مرئي لمساعدة الفنيين في مراقبة الحالة في الوقت الفعلي والتشخيص السريع للنظام.

الأداء الفني وتكوين الأجهزة

تم تصميم GE 531X191RTBAJG1 للتبديل الكهربائي الدقيق داخل خزائن التحكم الصناعية. تم تحسين تصميم اللوحة للأسلاك عالية الكثافة والاستقرار الحراري.

• الشركة المصنعة جنرال إلكتريك (GE)

• رقم الموديل 531X191RTBAJG1

• كتلة الوحدة 0.5 كجم

• الأبعاد الفيزيائية 28.6 × 6.7 × 5 سم

• كمية المرحلات 7 مرحلات مدمجة

• تصنيف جهد الملف 115 فولت تيار متردد (يدعم تردد 50/60 هرتز)

• تصنيف تيار الاتصال 0.7 أمبير تيار مستمر

• الحد الأقصى لجهد الاتصال 105 فولت تيار مستمر

• صيانة تيار التثبيت 9 مللي أمبير

• المؤشرات البصرية أضواء حالة LED مدمجة للحالات النشطة

• المواصفات القياسية الرمز المنسق 8537101190

• منشأ التصنيع الولايات المتحدة الأمريكية

النشر الصناعي وتكامل النظام

تُعد لوحة المرحل الطرفية هذه عنصرًا أساسيًا في أنظمة القيادة والإثارة الصناعية لجنرال إلكتريك، مما يوفر منطق التبديل الضروري لبيئات التحكم المعقدة في المحركات. تشمل مجالات التطبيق الرئيسية ما يلي:

• أنظمة التحكم في محركات التيار المستمر تعمل كواجهة لإشارات الدائرة الخارجية في منشآت محركات المحركات واسعة النطاق.

• منصات طاقة الإثارة إدارة منطق المرحل للوحات الإثارة المستخدمة في توليد الطاقة والآلات الثقيلة.

• تكامل شبكة DCS توفير نقاط الإنهاء المادية لإشارات التحكم ضمن بنية نظام التحكم الموزع الأوسع.

• إدارة الدوائر الخارجية تسهيل عزل والتحكم في الأجهزة الميدانية المساعدة مثل الملفات اللولبية، والموصلات، وأجهزة الإنذار عن بعد.

• صيانة الأجهزة القديمة تعمل كبديل مباشر لسلسلة 531X لتمديد العمر التشغيلي لأنظمة التحكم الصناعية الحالية من جنرال إلكتريك.
