نظرة عامة على المنتج

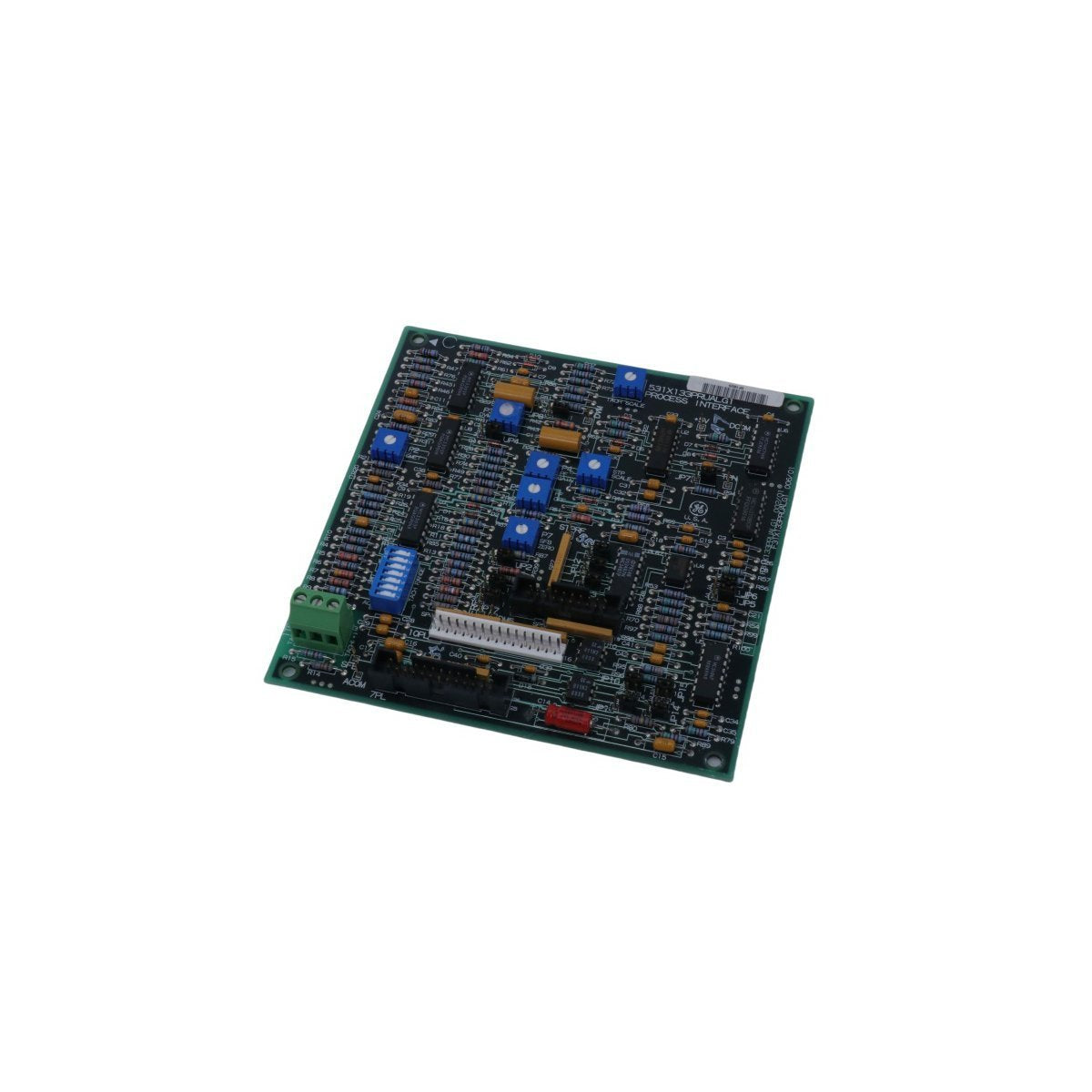

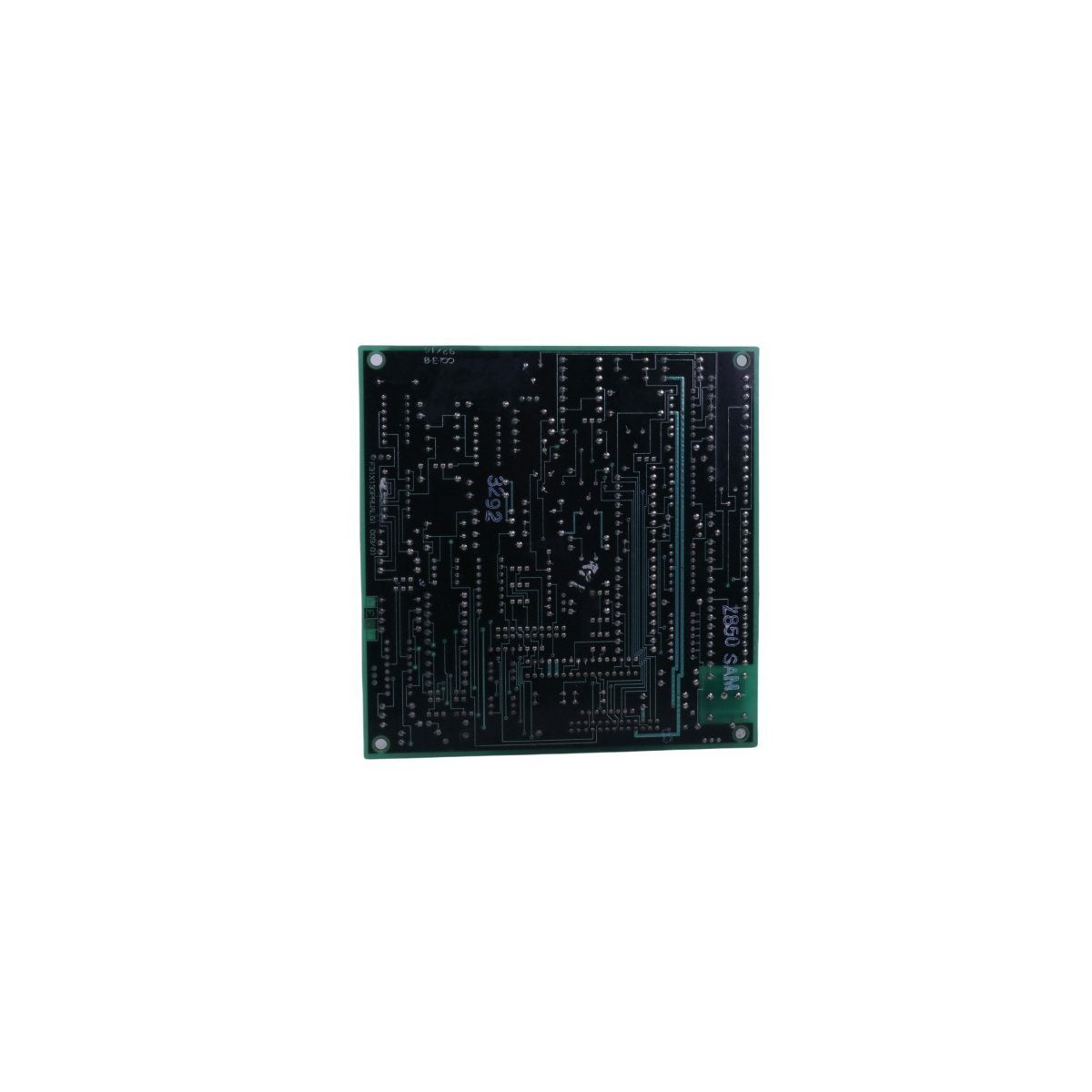

لوحة واجهة العمليات General Electric 531X133PRUALG1 هي لوحة مصممة بدقة لتسهيل تكييف الإشارة ضمن أطر تشغيل وميكنة GE الصناعية. تعمل هذه الوحدة كوسيط بالغ الأهمية، حيث تلتقط البيانات الميدانية الأولية وتُجري تحويلات أساسية - بما في ذلك العزل، والتكبير، والتصفية - لضمان توافق الإشارات مع منطق التحكم عالي المستوى. وكجزء من سلسلة 531X متعددة الاستخدامات، تم تحسين نوع PRUALG1 خصيصًا لإدارة الإشارات التناظرية، باستخدام مجموعة من العاكسات والمستقبلات المدمجة للحفاظ على دقة الإشارة عبر مسافات طويلة من الكابلات في البيئات الصناعية الصاخبة.

بنية المكونات والتفاصيل الفنية

• واجهة المنطق: مستقبلات خطوط تناظرية مدمجة وعاكسات إشارة

• ضوابط المعايرة: 7 مقاومات متغيرة (potentiometers) مدمجة لضبط دقيق لكسب الإشارة والانزياح (offset)

• تكوين المفتاح: مفتاح تبديل ذو 7 أوضاع مخصص لاختيار "نطاق مقياس سرعة الدوران"

• أجهزة الاتصال: موصلان رأسيان ذكران، رأس واحد، وكتلة طرفية ذات 3 أوضاع

• حماية الدائرة: مصفوفات شبكة مقاومة مدمجة ومقاومات غشاء معدني للثبات الحراري

• خصائص السعة: مجموعة عازلة مختلطة تضم مكثفات خزفية، وبوليستر فينيل، وكهروكيميائية من الألومنيوم

• الكتلة / الوزن: 0.06 كجم

• البصمة المادية: 11.3 × 5.7 × 1.5 سم

• التركيب: فتحات تثبيت مثقوبة في الزاوية لتثبيت آمن بالهيكل

• دعم التشخيص: مواقع TP (نقطة اختبار) مدمجة متعددة لفحص الدائرة في الوقت الفعلي

سيناريوهات التشغيل الصناعي

تُعد لوحة الواجهة هذه مطلبًا قياسيًا في منشآت أنظمة التحكم الموزعة (DCS) والتشغيل المعقدة حيث تكون حلقات التغذية الراجعة الدقيقة ضرورية. تشمل تطبيقاتها الأساسية:

• معالجة إشارة مقياس سرعة الدوران: استخدام مفتاح "نطاق مقياس سرعة الدوران" لمعايرة التغذية الراجعة للسرعة من المحركات الدوارة إلى وحدة التحكم المركزية.

• تكييف البيانات التناظرية: تحويل وعزل إشارات العمليات 4-20 مللي أمبير أو 0-10 فولت لمنع حلقات الأرض في معماريات التحكم الموزعة.

• أنظمة التحكم في التوربينات: تعمل كجسر إشارة موثوق به لأجهزة الاستشعار الإضافية في حوامل إدارة التوربينات GE 531X.

• مراقبة الحالة: توفير تحويل إشارة مستقر لأجهزة الاستشعار التي تتتبع درجة الحرارة، والضغط، أو التدفق داخل خزائن التشغيل عالية الجهد.
