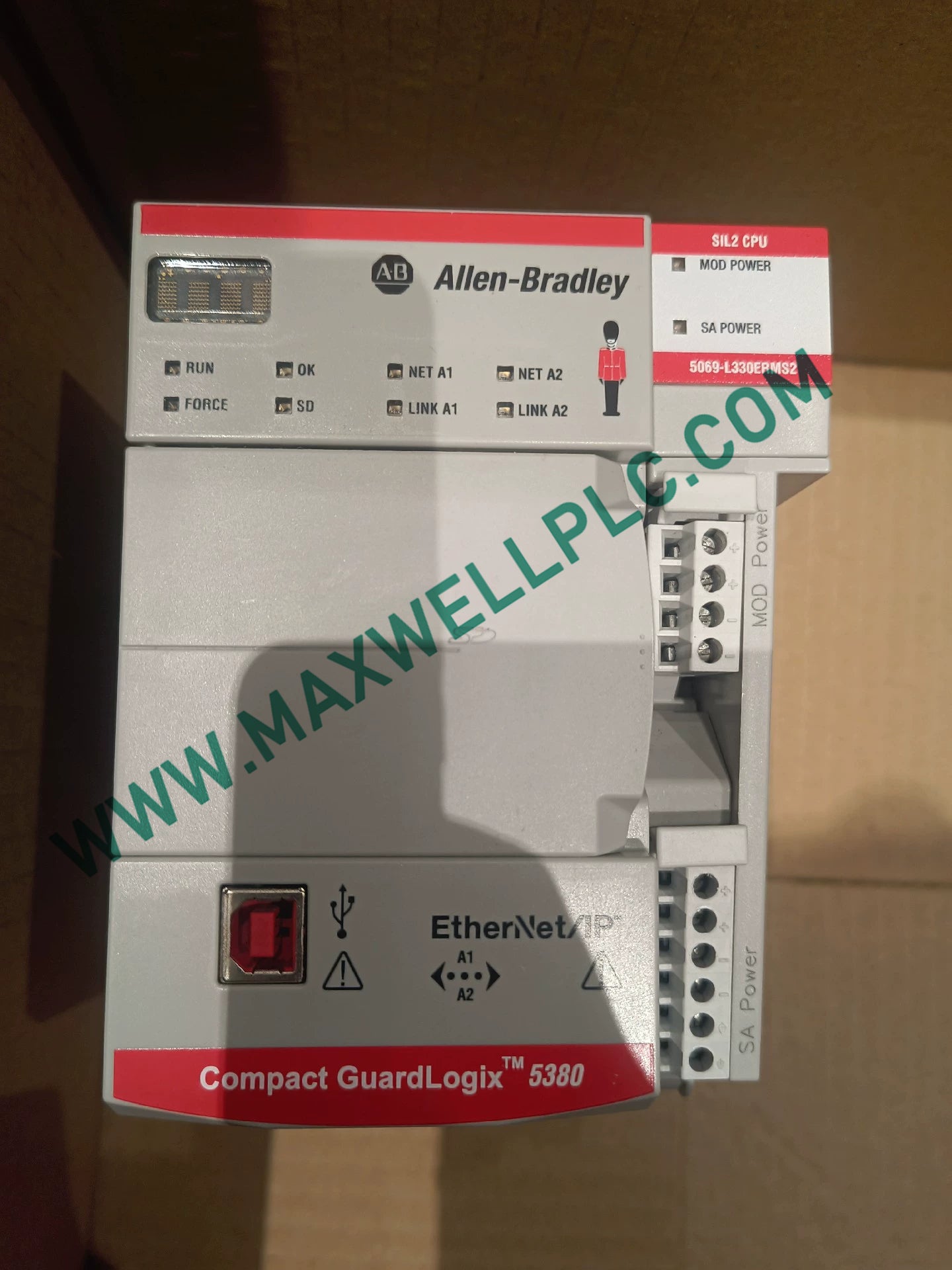

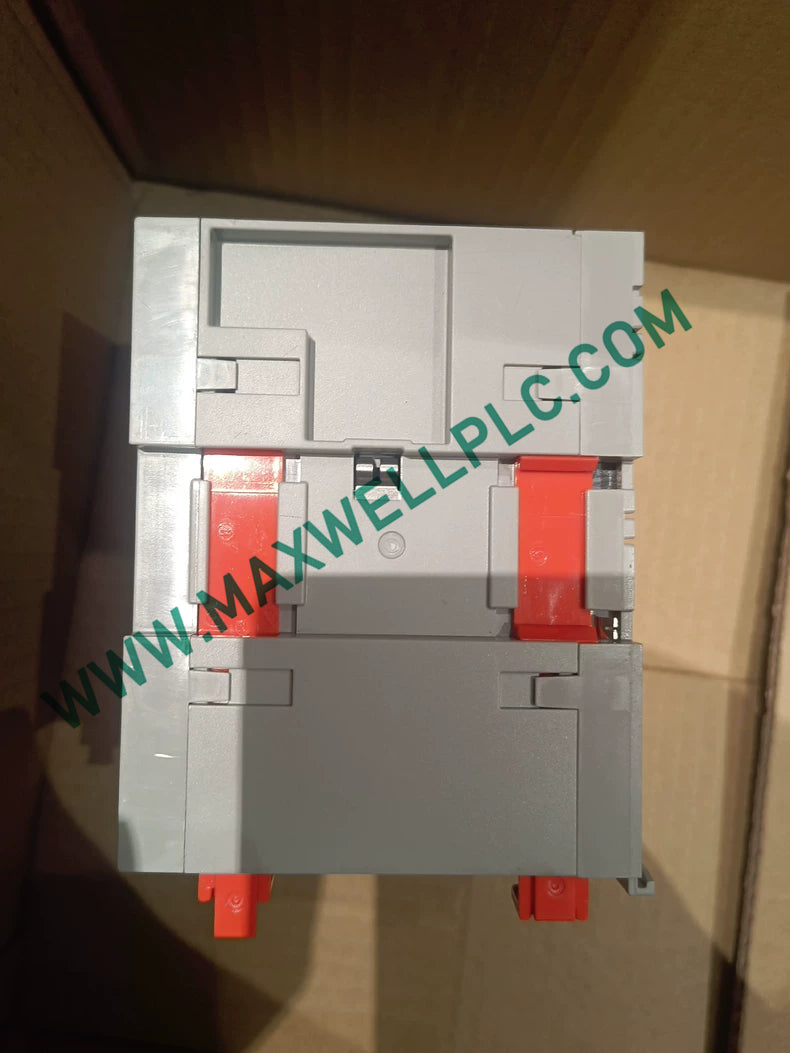

تعمل وحدة التحكم Allen-Bradley 5069-L330ERMS2، والمُفهرسة أيضًا باسم وحدة التحكم الآمنة 5069-L330ERMS2، كمكون مادي مخصص للمعالجة ثنائية النواة الفاشلة المتسامحة ومزامنة الحركة عالية السرعة ضمن بنى شبكات EtherNet/IP.

هيكل لاحقة النموذج

• 5069: تنسيق اللوحة الخلفية لمنصة الإدخال/الإخراج المدمجة 5069.
• L330: فئة أداء وحدة التحكم بسعة ذاكرة قياسية تبلغ 3 ميجابايت.
• E: منافذ إيثرنت مزدوجة مدمجة تدعم طوبولوجيات DLR والخطية.
• R: دعم طوبولوجيات شبكات الحلقة (حلقة مستوى الجهاز).
• M: دعم الحركة المدمجة عبر تنفيذ EtherNet/IP.
• S2: تصنيف السلامة الوظيفية SIL 2 / PLd مع ذاكرة أمان بحجم 1.5 ميجابايت.

ملخص البيانات الفنية

الشبكات الصناعية المحددة والتنفيذ الوميضي

تستخدم وحدة التحكم واجهتين إيثرنت بسرعة 1 جيجابت في الثانية للحفاظ على أداء اتصال محدد عبر طوبولوجيات EtherNet/IP عالية الكثافة. تعمل الوحدة على بنية معالجة GuardLogix 5380، وتتعامل مع إجراءات CIP Motion المتزامنة بينما تدير في الوقت نفسه تنفيذ منطق السلامة. تدعم سرعة اتصال ناقل اللوحة الخلفية معدلات تحديث بيانات الإدخال/الإخراج المحلية عالية الإنتاجية Compact 5069. تستخدم الذاكرة الداخلية غير المتطايرة آليات توافق الفلاش للبرامج الثابتة المضمنة لضمان استعادة صورة النظام المتسقة واحتفاظ ببرامج المستخدم أثناء دورات التخزين غير المزوَّدة بالطاقة.

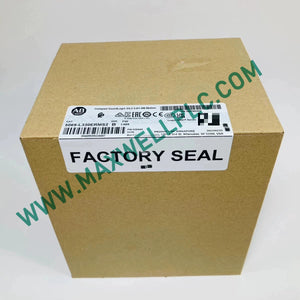

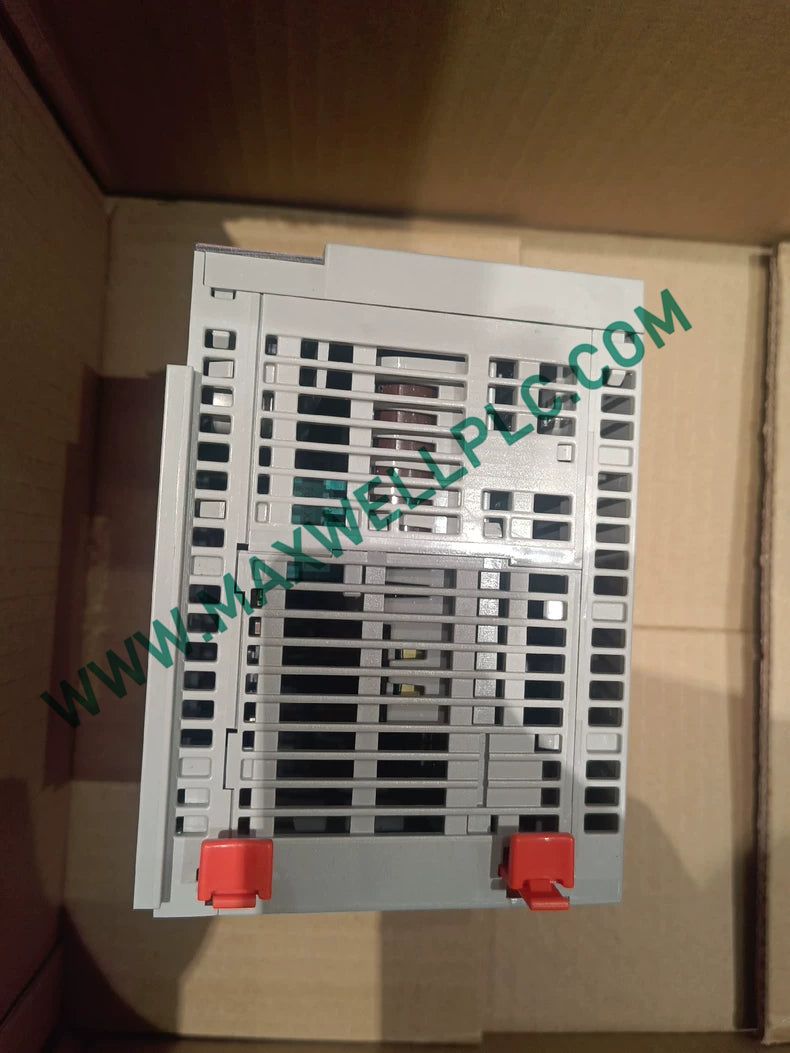

محتويات حزمة الشحن

• 1 × وحدة تحكم أمان Allen-Bradley 5069-L330ERMS2
• 1 × مجموعة موصل كتلة طرفية قابلة للإزالة (RTB)
• 1 × وحدة غطاء نهاية النظام (إنهاء الجانب الأيمن)

بروتوكول التثبيت المادي

• تأكد من تأريض تثبيت سكة DIN مباشرة إلى الأرض الواقية (PE) باستخدام موصل نحاسي 10 AWG قبل تثبيت الوحدة.
• حافظ على خلوص وظيفي لا يقل عن 50 مم في الجزء العلوي والسفلي من الوحدة لتسهيل تبريد الحمل الحراري الطبيعي.
• قم بإنهاء مكدس اللوحة الخلفية للإدخال/الإخراج المحلي 5069 باستخدام غطاء النهاية الأيمن المرفق لإنشاء استمرارية الناقل الداخلي.
• قم بتوصيل كابلات الإيثرنت باستخدام كابلات Cat 5e/Cat 6 STP (زوج مجدول محمي) مع أغطية موصل RJ45 مؤرضة.
• شد توصيلات حقل إمداد الطاقة على الكتلة الطرفية القابلة للإزالة بحد أقصى 0.5 نيوتن متر.

التفاصيل الفنية للأجهزة

• ما هي أقصى سعة لوحدة الإدخال/الإخراج المحلية Compact 5069 التي يدعمها ناقل اللوحة الخلفية 5069-L330ERMS2؟

  تدعم وحدة التحكم ما يصل إلى 31 وحدة إدخال/إخراج محلية Compact 5069 متصلة مباشرة عبر ناقل اللوحة الخلفية الداخلي عالي السرعة دون الحاجة إلى محولات واجهة توسيع إضافية.

• ما هو تصنيف السلامة الوظيفية الذي تحققه 5069-L330ERMS2 عند تنفيذ مهام السلامة؟

  تحقق 5069-L330ERMS2 تصنيف SIL 2 وفقًا لمعيار IEC 61508 ومستوى الأداء d (PLd) الفئة 3 وفقًا لمعيار ISO 13849-1 لمستويات تنفيذ مهام التحكم في السلامة المتكاملة.

• هل تدعم 5069-L330ERMS2 التبديل السريع (hot-swapping) أو RIUP لوحدات الإدخال/الإخراج المحلية؟

  يتم دعم الإزالة والإدخال أثناء التشغيل (RIUP) لوحدات الإدخال/الإخراج المحلية 5069، ولكن يوصى بإيقاف تشغيل الطاقة أثناء استبدال وحدة التحكم الأساسية لحماية مسامير الناقل الداخلية.

• ما هي سعة التيار المطلوبة لمدخلات طاقة الوحدة (MOD POWER) على الكتلة الطرفية؟

  تتطلب وحدة التحكم مصدر طاقة اسمي بجهد 24 فولت تيار مستمر قادر على توفير ما يصل إلى 4.5 أمبير لتغطية استهلاك وحدة التحكم وتوزيع طاقة ناقل اللوحة الخلفية المحلية.

• كيف يتم تكوين منفذي الإيثرنت المزدوجين على وحدة التحكم 5069-L330ERMS2؟

  يمكن تكوين منفذي RJ45 في وضع IP المزدوج للشبكات الفرعية المنفصلة أو في وضع IP الفردي الذي يدعم طوبولوجيات شبكات حلقة مستوى الجهاز (DLR) والخطية.

• ما هي سعة التحكم في الحركة المضمنة في أجهزة 5069-L330ERMS2؟

  توفر الوحدة إمكانات حركة متكاملة عبر EtherNet/IP، وتدعم ما يصل إلى 32 محور حركة مستقلًا أو منسقًا يعمل تحت إجراءات CIP Motion المتزامنة.

• ما هي أقصى درجة حرارة تشغيل محيطة مسموح بها لتثبيت الخزانة؟

  تعمل الوحدة بشكل موثوق عبر نطاقات درجات حرارة التشغيل المحيطة من 0 درجة مئوية وحتى 60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت) داخل لوحات التحكم الصناعية المغلقة.

• ما هي بيئة البرمجة التي تدعم التكوين وتحميل البرامج الثابتة لوحدة التحكم هذه؟

  يتم تكوين وحدة التحكم باستخدام برنامج تطبيق Studio 5000 Logix Designer، مما يتطلب مراجعات برامج ثابتة متوافقة يتم وميضها مباشرة إلى الذاكرة الداخلية غير المتطايرة.
