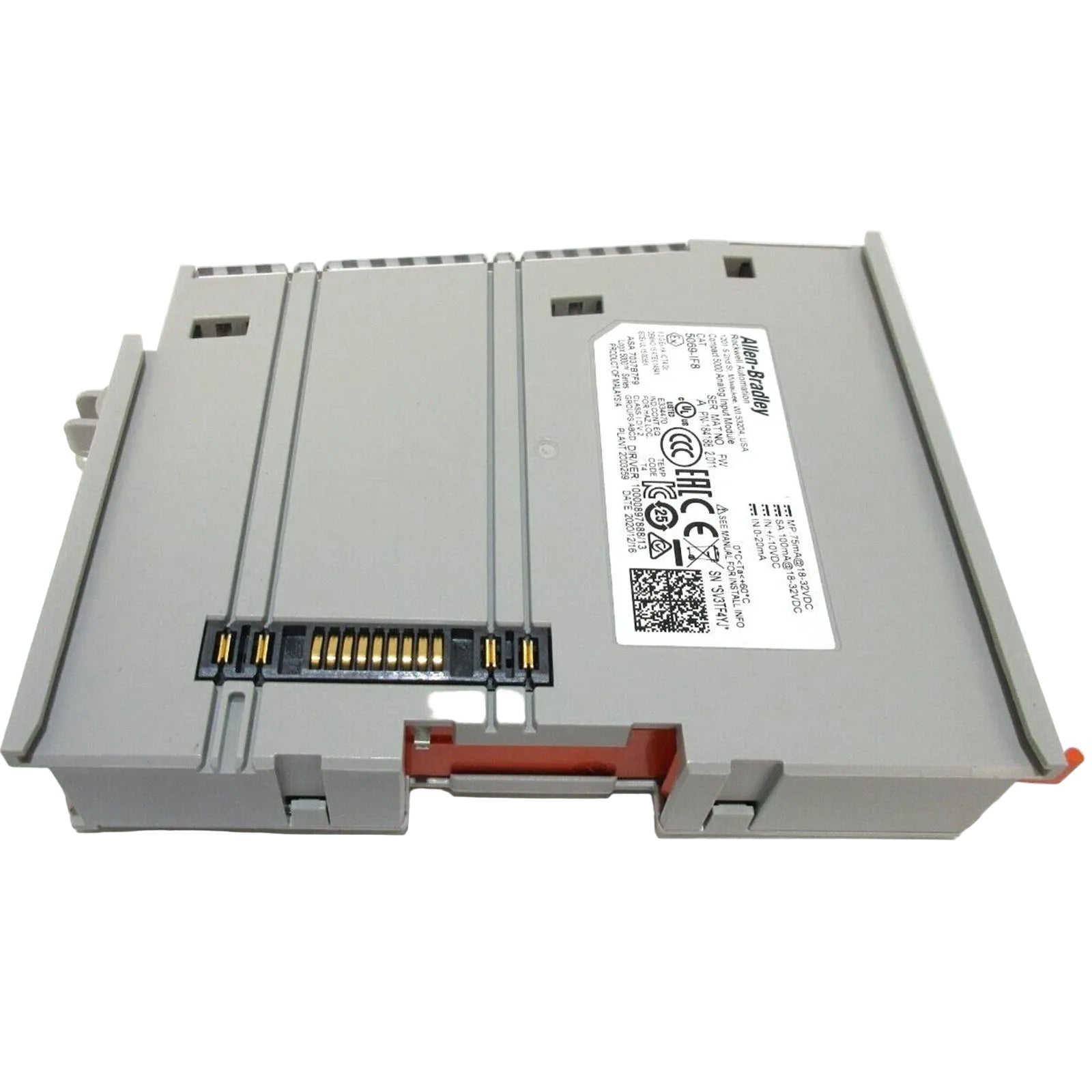

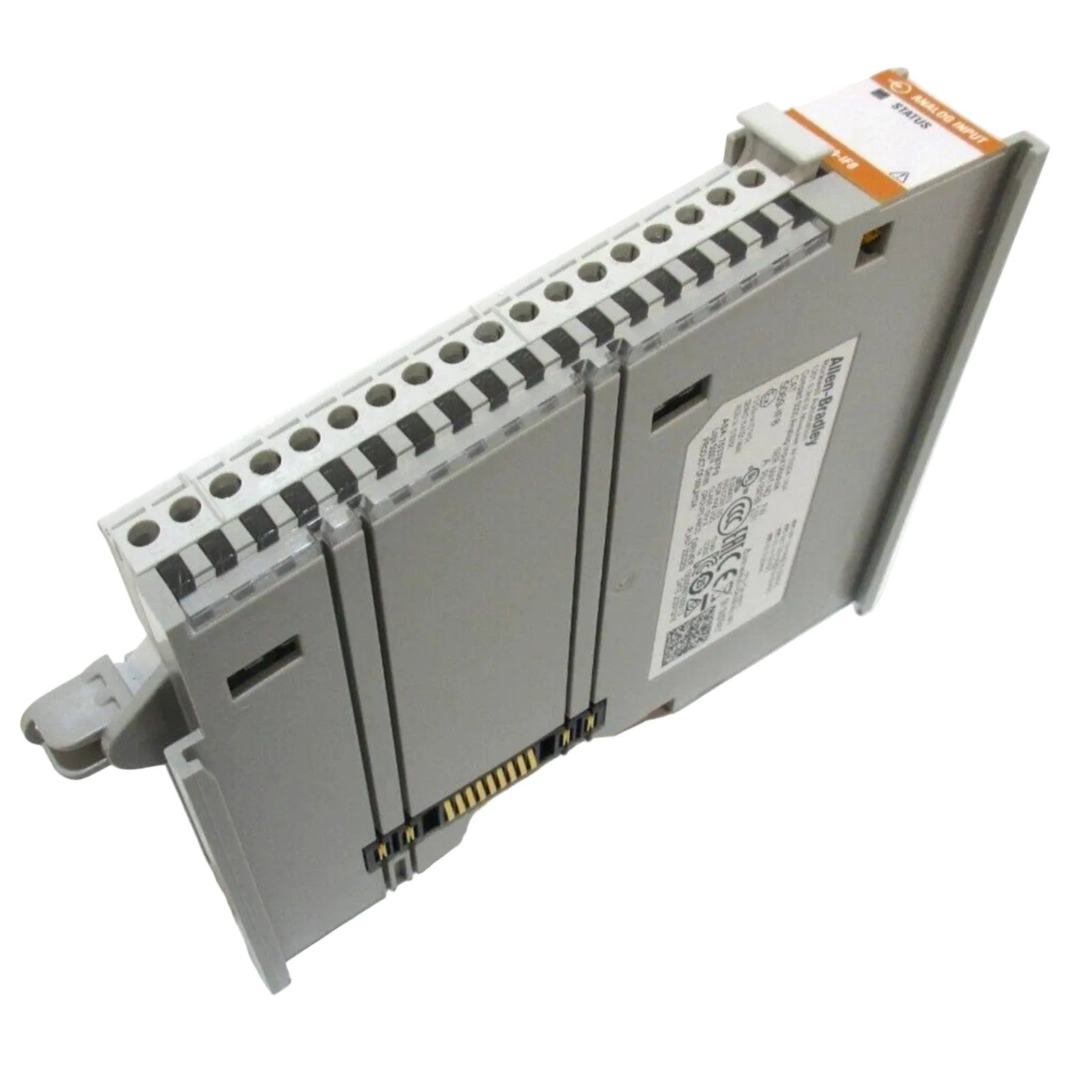

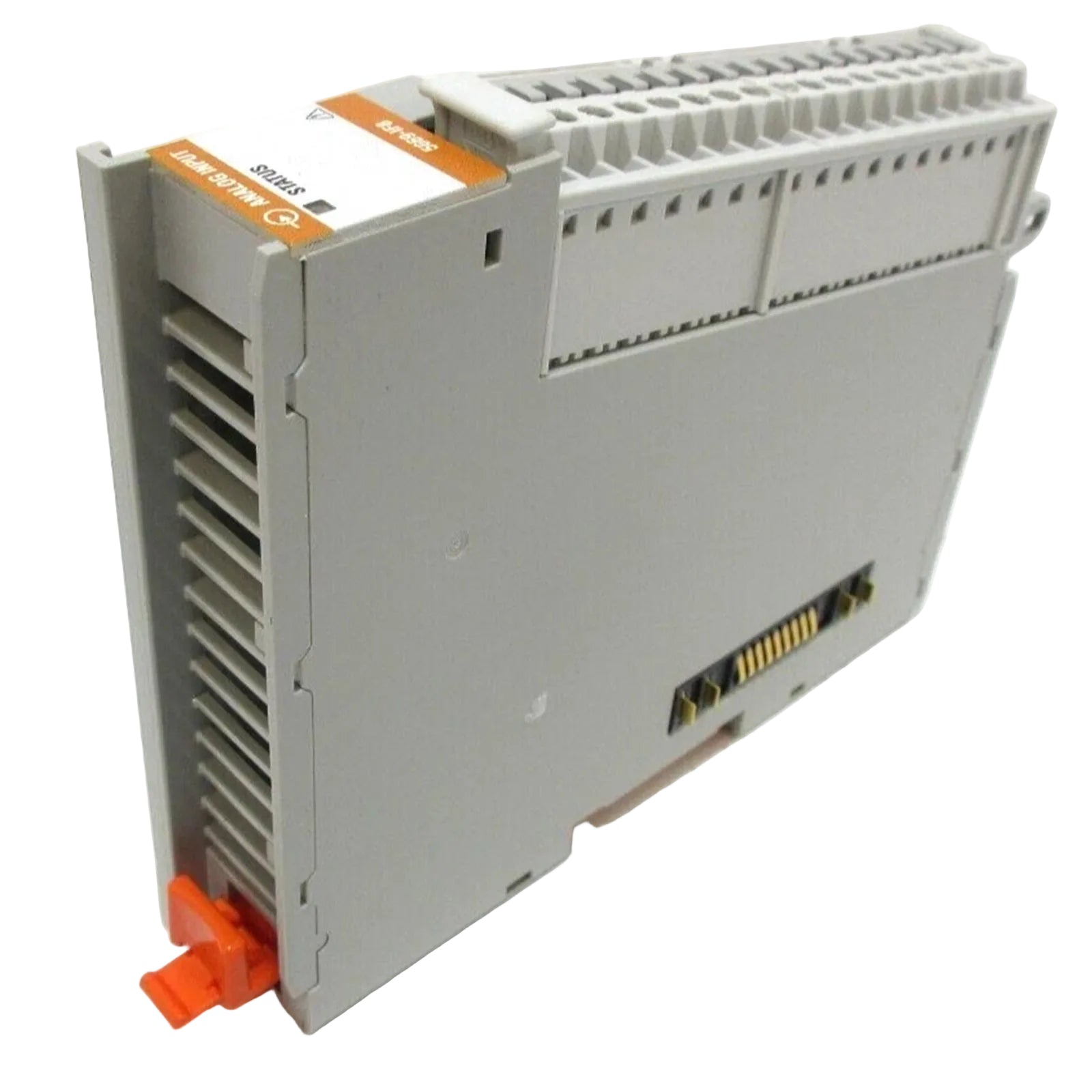

5069-IF8 وحدة إدخال تناظري كومباكت 5000 من ألن برادلي
5069-IF8 وحدة إدخال تناظري كومباكت 5000 من ألن برادلي
5069-IF8 وحدة إدخال تناظري كومباكت 5000 من ألن برادلي
Allen-Bradley

5069-IF8 وحدة إدخال تناظري كومباكت 5000 من ألن برادلي

SKU: 5069-IF8 متوفر في المخزون
  • الأبعاد: 23.3 × 18.3 × 5.3 سم
  • بلد المنشأ: USA
  • الدفع: تحويل بنكي، ويسترن يونيون
  • ميناء الشحن: شيامن
1 years warranty
Delivery time: 3-7 business days
Free 30 days return

Help

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تم تكوين وحدة Allen-Bradley 5069-IF8 (وحدة الإدخال التناظرية 5069-IF8) للحصول على إشارات عالية الكثافة في منصات التحكم Compact 5000، وهي توفر تنفيذًا ماديًا مباشرًا لرقمنة الجهد التفاضلي وإشارات التيار.

مصفوفة النموذج والتحديد

وحدة 5069-IF8 هي وحدة إدخال تناظرية ذات وظيفة ثابتة تستخدم التحديد الإلكتروني لمنع أخطاء عدم التطابق أثناء تكوين النظام. تعمل الوحدة كتجميع أجهزة مفرد، بدون أشكال فرعية معيارية ضمن هيكل كتالوج 5069-IF8 الأساسي.

مواصفات الأجهزة

المعلمة المواصفة
النموذج 5069-IF8
العلامة التجارية ألن برادلي
المنشأ الولايات المتحدة الأمريكية
الوزن 0.35 كجم
أبعاد الشحن 23.3 × 18.3 × 5.3 سم
درجة حرارة التشغيل -20 درجة مئوية إلى +60 درجة مئوية
استهلاك الطاقة 2.1 واط (وضع الجهد) / 2.4 واط (وضع التيار)
المدخلات 8 تفاضلية
نطاقات الإدخال +/- 10 فولت، 0-10 فولت، 0-5 فولت، 0-20 مللي أمبير
الحماية 30 فولت تيار مستمر ضد الجهد الزائد / 30 مللي أمبير ضد التيار الزائد

تكامل التحكم الحتمي

تم تصميم الوحدة للعمل على شبكات EtherNet/IP الحتمية، مما يضمن نقل البيانات بسرعة عالية إلى وحدة التحكم المضيفة. تم تحسين سرعة الاتصال عبر ناقل اللوحة الخلفية للتعامل مع ثماني قنوات إدخال تفاضلية متزامنة دون ازدحام الحزم. تسمح توافقية فلاش البرامج الثابتة بالتحديثات على مستوى النظام، مما يضمن أن قياس البيانات التناظرية يظل متسقًا عبر متطلبات كثافة الإدخال/الإخراج لمنصة التحكم.

معلومات الطلب

  • وحدة إدخال تناظرية واحدة (1) 5069-IF8.

  • مجموعة واجهة كتلة طرفية قابلة للإزالة (RTB).

  • وثائق السلامة والامتثال التقنية.

إرشادات التركيب في الموقع

  • التركيب الميكانيكي: قم بتركيب الوحدة على قضيب DIN قياسي. تأكد من إحكام إغلاق لسان القفل بالكامل للحفاظ على السلامة الهيكلية.

  • التأريض: قم بتوصيل قضيب DIN بأرضية آلة مشتركة نظيفة لقمع الضوضاء الكهربائية التي تؤثر على دقة الإشارات التناظرية.

  • التوصيل: استخدم كبلات مجدولة محمية لجميع مدخلات الإشارة. قم بتوصيل الدروع بأقرب ناقل أرضي مشترك لتقليل تيارات الحلقة.

  • الكتلة الطرفية: تأكد من أن RTB مثبتة ومؤمنة بالكامل قبل تشغيل النظام لتجنب تقلبات إشارة الدائرة المفتوحة.

  • التحديد: تأكد من تطابق إعدادات التحديد الإلكتروني في برنامج التحكم مع الوحدة المادية قبل النشر.

الأسئلة الشائعة

  • هل تدعم هذه الوحدة التبديل الساخن (Hot-swapping)؟

    لا. افصل طاقة النظام قبل إدخال الوحدة أو إزالتها لمنع حدوث قوس كهربائي وتلف دبابيس اللوحة الخلفية.

  • كيف يتم تنفيذ الكشف عن الدائرة المفتوحة لمدة ثانيتين؟

    تراقب الوحدة باستمرار سلامة حلقة التيار؛ إذا انخفض التيار دون المستويات المحددة لمدة ثانيتين، يتم تعيين بت خطأ في وحدة التحكم.

  • هل يمكنني خلط أنواع مدخلات الجهد والتيار؟

    نعم، كل قناة من القنوات التفاضلية الثماني قابلة للتكوين بشكل فردي من خلال إعدادات برنامج التحكم.

  • ما هي أهمية المدخلات التفاضلية؟

    توفر المدخلات التفاضلية رفضًا فائقًا للضوضاء ذات الوضع الشائع مقارنة بالمدخلات أحادية الطرف، وهو أمر بالغ الأهمية في البيئات الصناعية ذات التداخل الكهرومغناطيسي العالي.

  • هل تبديد الطاقة متطابق لجميع الأوضاع؟

    لا. يتطلب وضع التيار طاقة إضافية لإثارة الحلقة، مما يؤدي إلى تبديد طاقة يبلغ 2.4 واط مقابل 2.1 واط في وضع الجهد.

  • كيف أقوم بتحديثات البرامج الثابتة؟

    يتم إجراء تحديثات البرامج الثابتة عبر واجهة شبكة EtherNet/IP باستخدام مجموعة برامج التحكم الخاصة بالشركة المصنعة.

  • هل تتطلب هذه الوحدة عزلًا خارجيًا؟

    توفر الوحدة عزل إشارة داخليًا؛ ومع ذلك، تأكد من أن أجهزة الاستشعار الخارجية تتبع ممارسات التأريض الجيدة لمنع حلقات الأرض.

  • هل يمكن إعادة تعيين حماية التيار الزائد يدويًا؟

    الحماية ذاتية إعادة الضبط؛ بمجرد إزالة حالة الخطأ وعودة الإدخال إلى النطاق الطبيعي، تستأنف الوحدة التشغيل العادي.
