نظرة عامة على المنتج

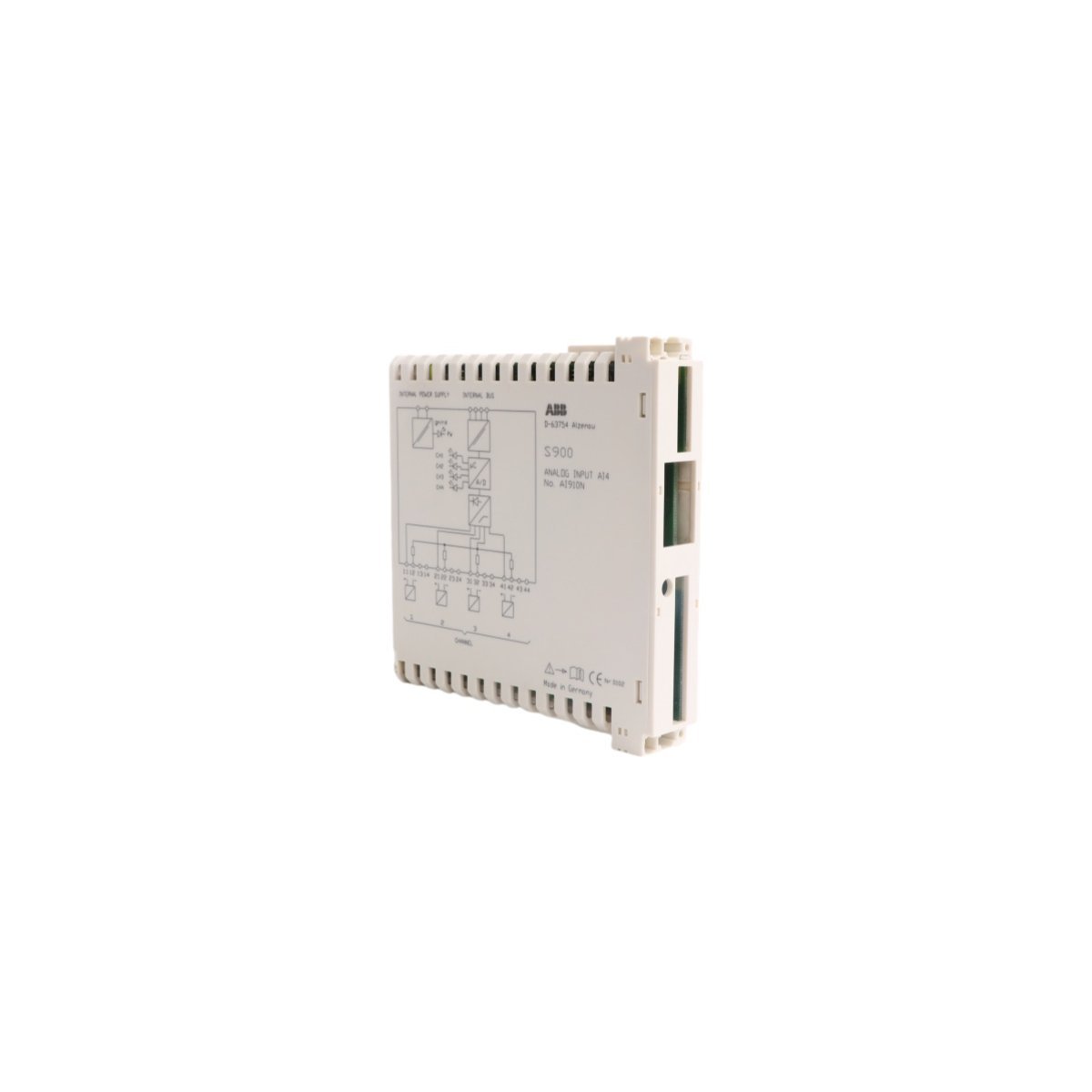

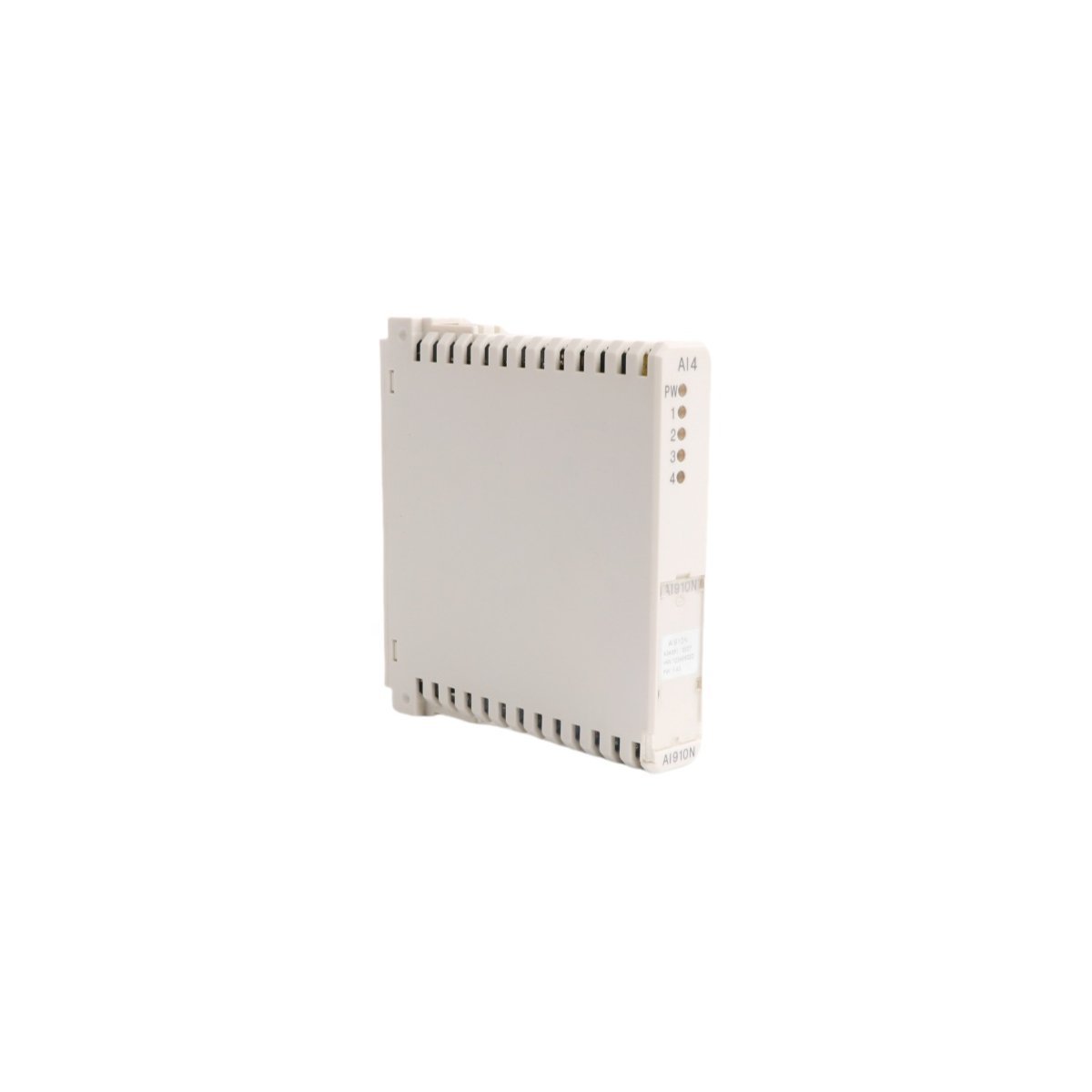

وحدة ABB AI910N، المصنفة تحت الرقم المرجعي للطلب 3KDE175513L9100، هي وحدة إدخال تناظري عالية الكثافة مصممة لنظام الإدخال/الإخراج عن بعد S900. يعمل هذا المكون كواجهة حيوية لنظام S900، المعترف به على نطاق واسع لقدرته على العمل في المناطق الخطرة (المنطقة 1 أو المنطقة 2) عند تركيبه في حاويات مناسبة. توفر وحدة AI910N الدوائر اللازمة لتحويل الإشارات من مستشعرات المستوى الميداني إلى بيانات رقمية لنظام التحكم الموزع المضيف (DCS). صُممت هذه الوحدة من أجل طول العمر والدقة، وتسهل الاستحواذ السلس على متغيرات العملية مثل درجة الحرارة والضغط والمستوى، مما يضمن بقاء أنظمة الأتمتة الصناعية متزامنة مع ظروف الحقل في الوقت الفعلي.

البنية التحتية للأجهزة والمعايير التشغيلية

• وظيفة الوحدة اكتساب بيانات الإدخال التناظري

• معرف الموديل AI910N

• الرقم المرجعي للجزء 3KDE175513L9100

• عائلة النظام S900 I/O / الإدخال/الإخراج عن بعد

• دعم الاتصال التكامل عبر PROFIBUS DP أو Industrial Ethernet (عبر CI930/CI940)

• بنية الإدخال معالجة إشارات تناظرية متعددة القنوات

• تبديد الطاقة حوالي 25 واط كحد أقصى أثناء عمليات التحميل الكامل

• المناخ التشغيلي معتمد للاستقرار بين -25 درجة مئوية و +55 درجة مئوية

• الوزن الصافي 0.1 كجم

• الأبعاد المادية 2 سم × 10.5 سم × 11 سم

• بلد المنشأ السويد

• معايير الامتثال معتمدة من CE و UL و ISO 9001

النشر الصناعي وتطبيقات الموقع

تستخدم وحدة AI910N 3KDE175513L9100 بشكل أساسي في القطاعات التي تعتمد على العمليات الثقيلة مثل تكرير النفط والغاز، والتصنيع الكيميائي، والإنتاج الدوائي. في هذه البيئات، تُركب الوحدة عادةً على وحدة طرفية S900، مما يوفر لنظام DCS قياسًا عن بعد عالي الدقة من حواجز السلامة الجوهرية (IS). يسمح إطارها خفيف الوزن للغاية الذي يبلغ 0.1 كجم بتكوينات رفوف كثيفة، مما يزيد من مساحة الخزانة في حاويات الأدوات عن بعد. من خلال استخدام بروتوكولات الاتصال الموحدة، تتكامل AI910N بسهولة في شبكات التشخيص الحالية القائمة على موجه Ethernet، مما يسمح لفرق الصيانة بالتحقق من سلامة الإشارة عن بعد. يضمن ذلك أن أنظمة السلامة الآلية الحيوية وحلقات التحكم PID تحافظ على أعلى دقة ممكنة، حتى عند العمل في بيئات ميدانية غير مكيفة أو ذات ضوضاء كهربائية.

الأسئلة الشائعة

س: هل يمكن استبدال وحدة AI910N أثناء تشغيل النظام؟

ج: نعم، صُممت سلسلة S900 I/O، بما في ذلك AI910N، لتكون قابلة للتبديل السريع ("hot-swap")، مما يسمح بإزالة الوحدة واستبدالها أثناء التشغيل النشط دون مقاطعة تدفق البيانات للوحدات الأخرى في نفس المحطة.

س: ما هي فائدة تصميم السلامة الجوهرية (IS) لهذه الوحدة؟

ج: تم تحسين بنية S900 للمناطق الخطرة. عند استخدامها داخل اللوحة الخلفية والحاوية الصحيحة، تسهل AI910N توصيل الأجهزة الميدانية الموجودة في الأجواء المتفجرة دون الحاجة إلى حواجز خارجية إضافية.

س: هل تدعم AI910N الاتصال بـ HART؟

ج: تدعم العديد من وحدات S900، مثل سلسلة AI930، HART بشكل خاص. يجب عليك التحقق من الإصدار المحدد لـ AI910N 3KDE175513L9100 للتأكد من أنه يلبي متطلباتك لتشخيص الأجهزة الذكية العابرة.

س: كيف تساعد مؤشرات LED التشخيصية في استكشاف الأخطاء وإصلاحها؟

ج: تحتوي الوحدة على مؤشرات حالة باللوحة الأمامية تشير إلى صحة الطاقة وأخطاء الإشارة. يسمح هذا للفنيين بتحديد ما إذا كانت حلقة الاستشعار مفتوحة أو إذا واجهت الوحدة خطأً داخليًا في الاتصال على الفور.

س: هل يلزم وجود كتلة طرفية محددة لهذه الوحدة التي تزن 0.1 كجم؟

ج: يجب إدخال AI910N في وحدة طرفية S900 متوافقة (سلسلة TU). توفر الوحدة الطرفية توصيلات الأسلاك المادية وتحدد عنونة الناقل الداخلية للوحدة.
