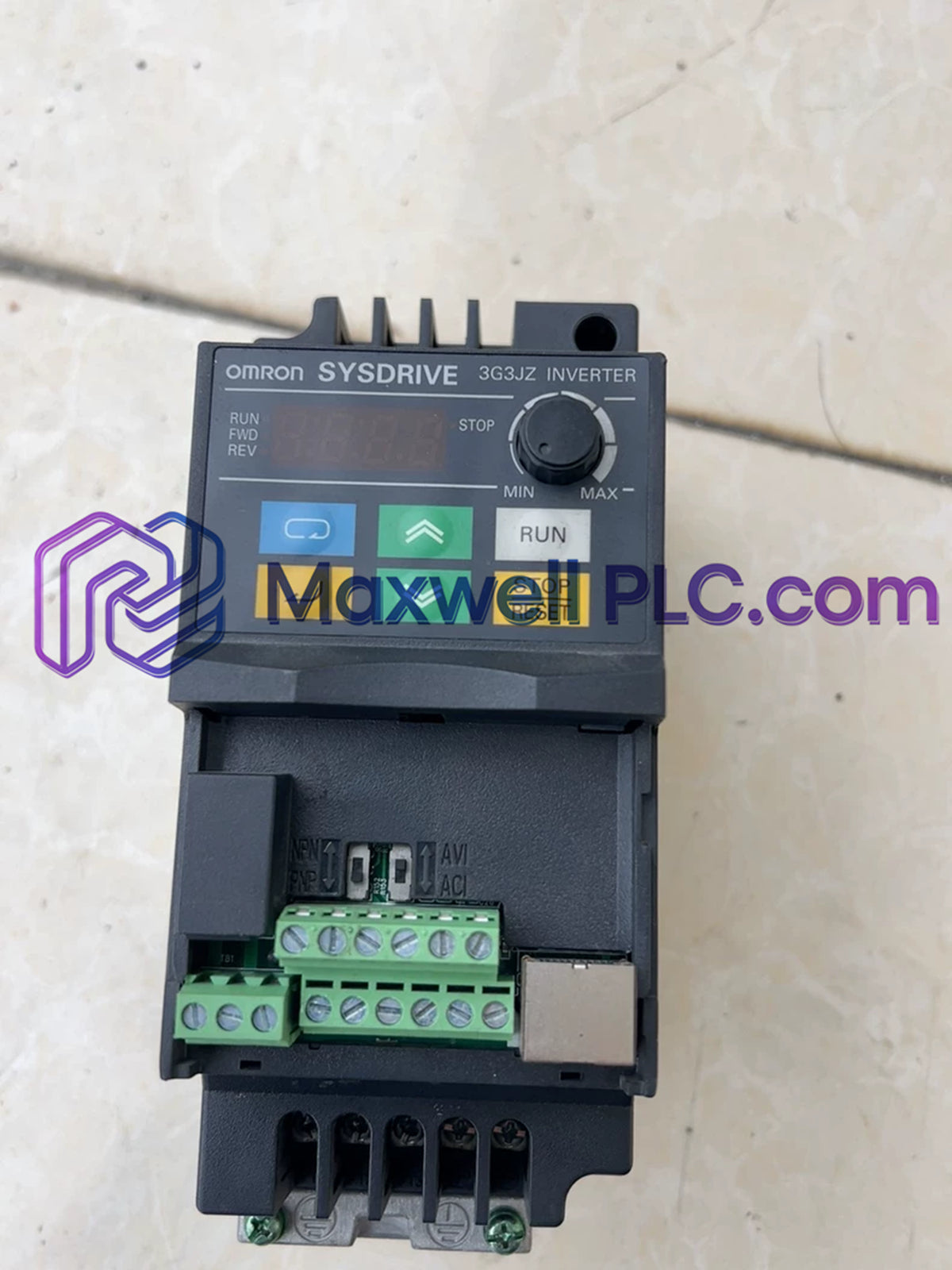

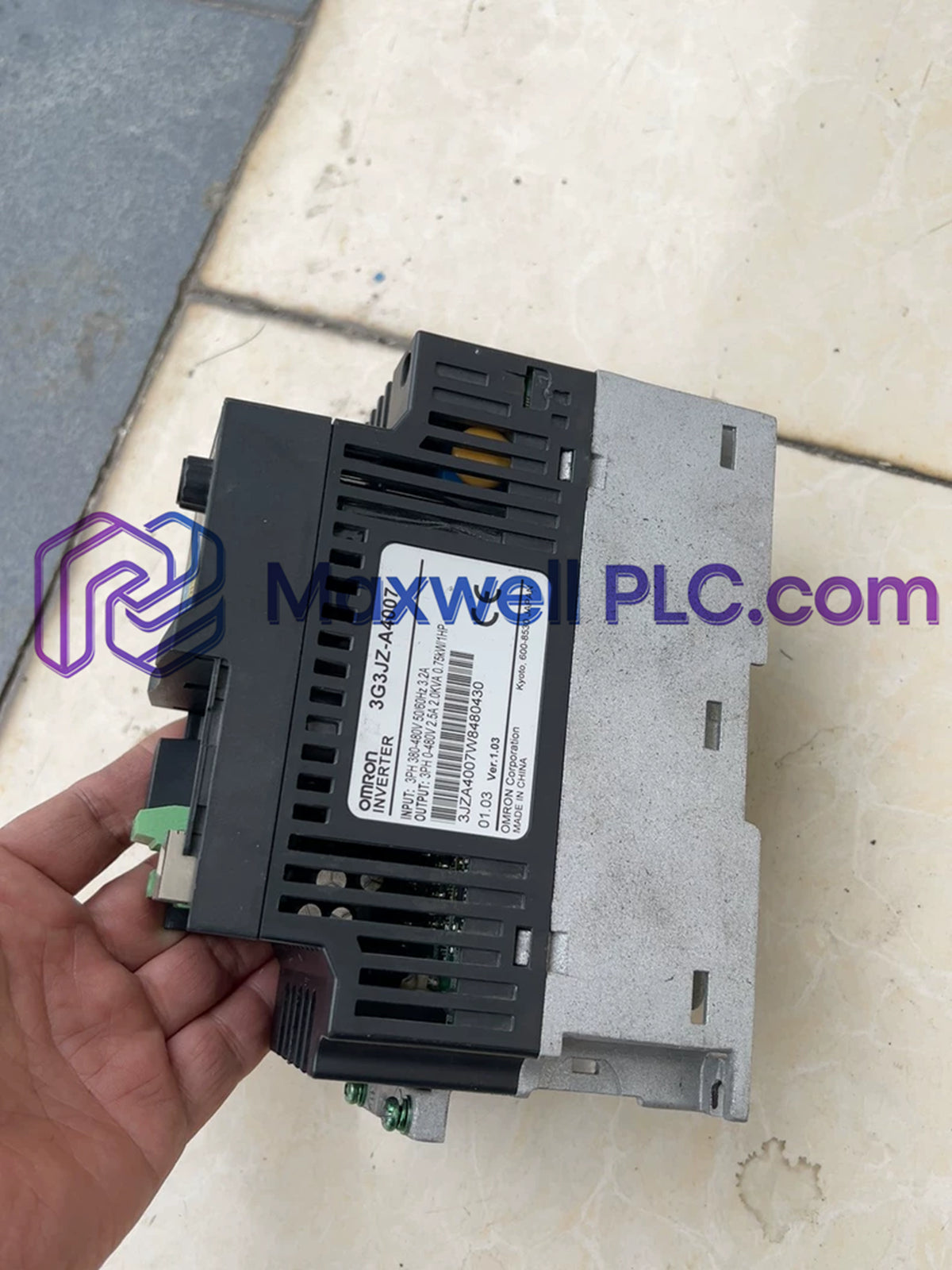

تم تكوينه للتحكم في سرعة متغيرة للمحركات ثلاثية الأطوار، يوفر جهاز Omron 3G3JZ-A4007 (محول 3G3JZ) تحكمًا في المحرك يعتمد على V/f من مصدر ثلاثي الأطوار فئة 400 فولت. تم تصنيف الوحدة للمحركات التي تصل قدرتها إلى 0.75 كيلوواط وتوفر تيار إخراج مقدر بـ 2.5 أمبير.

تحديد الموديل

يشير تحديد الموديل إلى سلسلة 3G3JZ ونوع الغلاف وفئة الجهد الكهربي وسعة المحرك المطبقة. تحدد وثائق Omron أن A4007 هو طراز للتركيب على لوحة مع هيكل غلاف لا يقل عن IP20 ومدخل تيار متردد ثلاثي الأطوار من فئة 400 فولت.

مواصفات الأجهزة

يتميز 3G3JZ-A4007 بتيار إخراج مقدر يبلغ 2.5 أمبير. تقع أبعاد تركيب 3G3JZ-A4007 الموثقة ضمن مجموعة الإطار 72 × 135.7 × 174 ملم.

خصائص القيادة الصناعية والاتصالات

تستخدم سلسلة 3G3JZ التحكم في الجهد/التردد (V/f) كطريقة تحكم أساسية في المحرك. تم تصميمA4007 للاستخدام مع أنظمة الطاقة ثلاثية الأطوار من فئة 400 فولت ومتوافق مع المحركات التي تصل قدرتها إلى 0.75 كيلوواط.

يسمح الاتصال القياسي RS485 بالاتصال بوحدة تحكم منطقية قابلة للبرمجة (PLC) أو وحدة تحكم مضيفة. تحدد الوثائق RS485 كواجهة قياسية لتطبيقات التحكم والمراقبة.

يوفر المحول أيضًا ستة أطراف إدخال متعددة الوظائف. يمكن استخدام التشغيل المستند إلى المعلمات للتحكم في التردد والأوامر دون الحاجة إلى توصيل كل وظيفة تشغيل بأسلاك صلبة.

نطاق تردد الحامل القابل للتعديل هو 2 إلى 15 كيلوهرتز. يمكن لوظيفة تعزيز العزم أن توفر أكثر من 150% من العزم عند 3 هرتز في ظل ظروف التشغيل المحددة.

معلومات الطلب

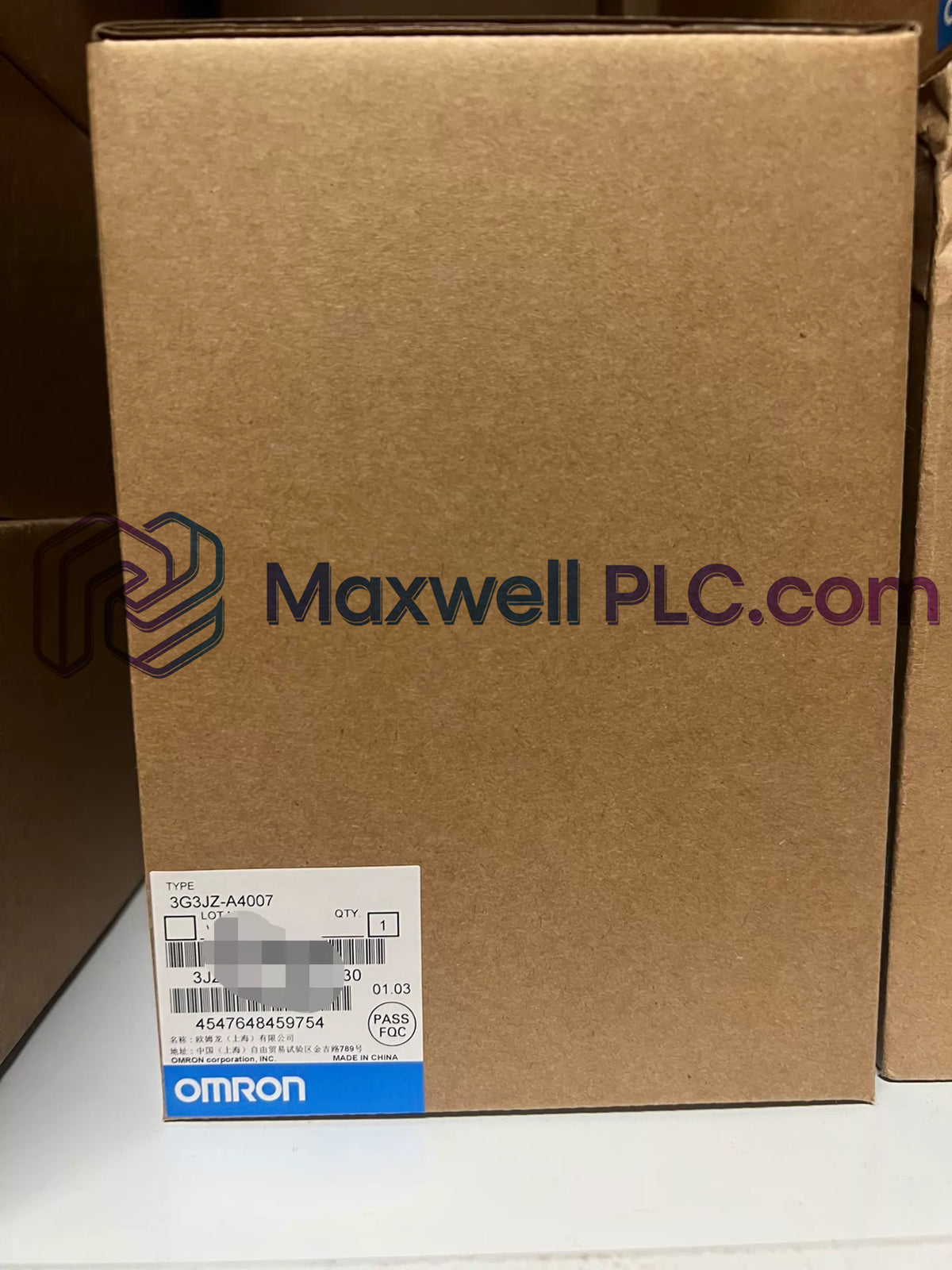

• 1 × محول تيار متردد Omron 3G3JZ-A4007
• 1 × وثائق احتياطات السلامة، في حال توفرها مع الوحدة
• لا يتم تحديد براغي التثبيت وأجهزة التركيب كملحقات قياسية ويجب توفيرها من قبل المثبت.
• لا يتم تضمين الفرامل الخارجية أو أي معدات اختيارية أخرى ما لم يتم تحديدها بشكل منفصل.

التثبيت والأسلاك

• قم بتركيب المحول عمودياً بحيث تكون لوحة الاسم قابلة للقراءة من الأمام.
• حافظ على خلوص لا يقل عن 120 ملم أعلى وأسفل المحول لتبديد الحرارة الطبيعي.
• حافظ على مسافة جانبية لا تقل عن 50 ملم لظروف التركيب العادية.
• للتثبيت القريب، يتم تقليل درجة حرارة التشغيل المسموح بها إلى -10 إلى +40 درجة مئوية.
• قم بتركيب الوحدة في مكان نظيف بدون رذاذ زيت زائد أو غبار أو جسيمات معدنية أو ماء.
• إذا كانت البيئة المحيطة تحتوي على ملوثات عائمة، فاستخدم لوحة تحكم مغلقة مناسبة.
• لا تقم بتركيب المحول على مواد قابلة للاشتعال.
• قم بتوصيل المدخل ثلاثي الأطوار بـ R/L1 و S/L2 و T/L3.
• قم بتوصيل أطراف خرج المحرك بـ U/T1 و V/T2 و W/T3.
• استخدم قاطع دائرة حماية مناسب لإمداد المحول.
• بالنسبة لأسلاك التحكم، استخدم كبلًا محميًا عند الحاجة وقم بإنهاء الدرع وفقًا لدليل التثبيت.
• حافظ على أسلاك التحكم مفصولة عن أسلاك المحرك والطاقة عالية التيار لتقليل التداخل الكهربائي.

تحدد متطلبات التثبيت الموثقة التركيب العمودي والحد الأدنى من خلوص تبديد الحرارة لنماذج A4004 إلى A4007 400 فولت.

الأسئلة المتكررة

• ما هو تصنيف المحرك المحدد لـ 3G3JZ-A4007؟

  الحد الأقصى لسعة المحرك المطبقة هو 0.75 كيلوواط. تيار إخراج المحول المقدر هو 2.5 أمبير.

• ما هو إمداد الإدخال الذي يتطلبه A4007؟

  إنه الإصدار ثلاثي الأطوار من فئة 400 فولت. تحدد البيانات الكهربائية المنشورة حوالي 380 إلى 480 فولت تيار متردد بتردد 50/60 هرتز.

• ما هي طريقة التحكم التي يستخدمها هذا المحول؟

  تعتمد سلسلة 3G3JZ على التحكم في الجهد/التردد (V/f). يتوفر تعزيز العزم لتشغيل المحرك بتردد منخفض.

• هل يدعم المحول الاتصال عبر RS485؟

  نعم. يتم توفير RS485 كواجهة اتصال قياسية ويمكن استخدامه للاتصال بوحدة تحكم منطقية قابلة للبرمجة (PLC) أو وحدة تحكم مضيفة.

• ما هو تيار الإخراج المقدر؟

  تيار الإخراج المقدر المحدد لـ 3G3JZ-A4007 هو 2.5 أمبير. يجب أخذ هذه القيمة في الاعتبار عند مطابقة المحول مع حمل المحرك.

• ما هو نطاق درجة حرارة التشغيل؟

  يسمح التركيب العادي على اللوحة بدرجة حرارة تتراوح من -10 إلى +50 درجة مئوية. يقلل التركيب القريب النطاق المحدد إلى -10 إلى +40 درجة مئوية.

• ما هو الخلوص المطلوب للتركيب؟

  يتطلب ترتيب التركيب الموثق خلوصًا لا يقل عن 120 ملم أعلى وأسفل الوحدة ولا يقل عن 50 ملم خلوصًا جانبيًا في ظل ظروف التركيب العادية.

• هل يتم تبريد A4007 بمروحة؟

  تم تحديد A4007 ذو القدرة 0.75 كيلوواط كنموذج ذاتي التبريد بدون مروحة تبريد. لذلك يجب الحفاظ على خلوص التهوية حول الغلاف.
