نظرة عامة على المنتج

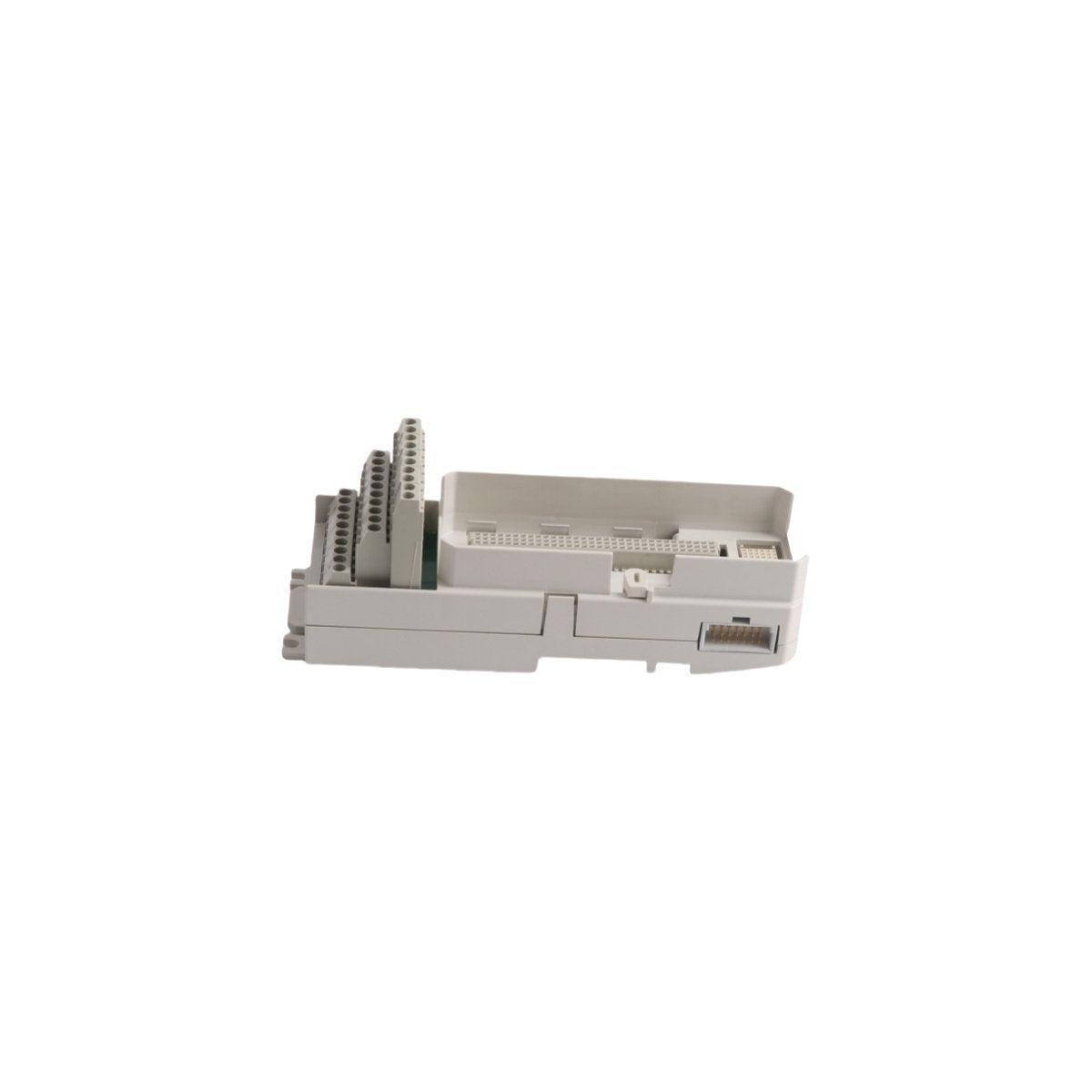

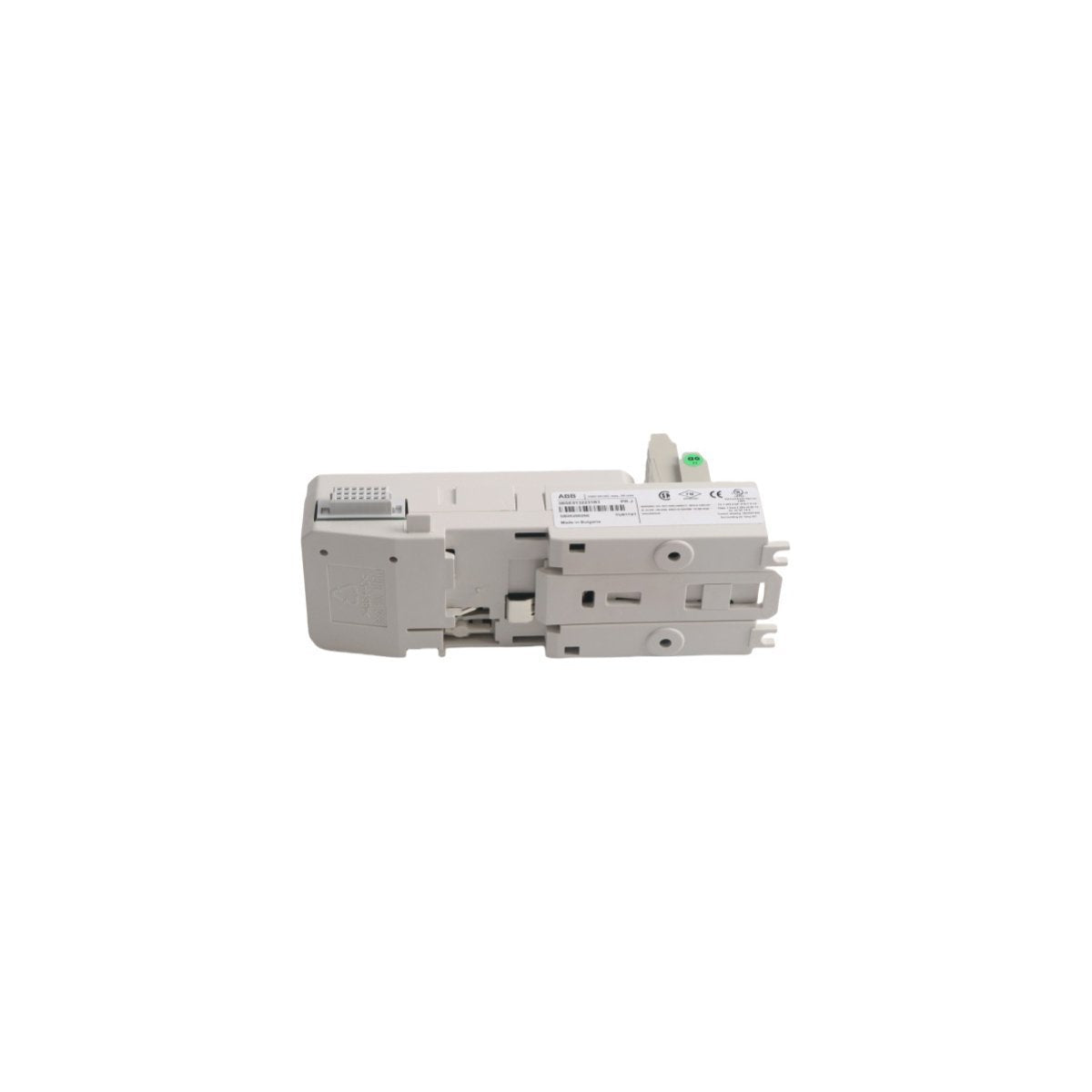

وحدة TU811V1، والمُدرجة تحت رقم 3BSE013231R1، هي وحدة إنهاء طرفية مدمجة متخصصة (MTU) مصممة لعائلة المدخلات/المخرجات ABB S800. تعمل هذه المكونة كواجهة مادية وكهربائية بين أسلاك المستوى الميداني ووحدات معالجة المدخلات/المخرجات. تعمل كجزء خلفي سلبي، تدير توزيع ModuleBus—مسار الاتصال الداخلي—لضمان تدفق سلس للبيانات عبر مجموعة الأتمتة. تم تصميم TU811V1 خصيصًا لتركيبات الخزائن عالية الكثافة، حيث تدعم ما يصل إلى 8 قنوات معزولة وجهود تصل إلى 250 فولت. وتتمثل وظيفتها الأساسية في توفير مكان آمن ومنظم للموصلات الميدانية مع تسهيل تحديد عناوين الوحدات تلقائيًا من خلال تغيير إشارة الموضع داخل سلسلة المدخلات/المخرجات.

البنية التحتية للأجهزة والخصائص التقنية

تستخدم TU811V1 تصميمًا ميكانيكيًا قويًا لضمان السلامة الكهربائية والنظامية. تدمج نظام مفاتيح متطور لمنع الأخطاء البشرية أثناء استبدال الوحدات.

• رمز المصنع: 3BSE018103R1 / 3BSE013231R1

• تحديد الموديل: TU811V1

• سلسلة النظام: S800 I/O

• الجهد المقنن: حتى 250 فولت

• سعة القناة: 8 قنوات إشارة معزولة

• تكوين التركيب: سكة DIN قياسية (جهاز قفل للتأريض التلقائي)

• الأبعاد: 17 × 6.5 × 6.5 سم

• الوزن الصافي: 0.18 كجم

• الأمان الميكانيكي: مفاتيح ميكانيكية مزدوجة بـ 6 مواضع (36 تركيبة فريدة) لمنع إدخال أنواع خاطئة من الوحدات.

• اتصال الناقل: تمديد ModuleBus مدمج لتسلسل وحدات MTU متعددة.

• بلد المنشأ: السويد

التطبيقات الصناعية وأدوار التكامل

بصفتها لبنة بناء أساسية لنظام المدخلات/المخرجات S800، تُستخدم TU811V1 عبر بيئات أنظمة التحكم الموزعة (DCS) المتنوعة حيث تكون الموثوقية وقابلية التوسع أمرًا بالغ الأهمية.

• أنظمة التحكم في العمليات: تعمل كنقطة إنهاء أساسية للمستشعرات والمشغلات في المصانع الكيميائية ومصافي التكرير، وتدعم إشارات المجال المتردد والمستمر.

• توسيع المدخلات/المخرجات الموزعة: تسهل التوسع السهل لأنظمة Advant OCS أو 800xA الموجودة من خلال توفير أساس معياري لإضافة سعة المدخلات/المخرجات.

• مراقبة توزيع الطاقة: تُستخدم في المحطات الفرعية الكهربائية لإدارة إشارات التغذية الراجعة عالية الجهد (حتى 250 فولت) من المفاتيح والمرحلات الواقية.

• المرفقات ذات المساحة الحرجة: يعتبر التصميم المدمج مثاليًا لمنصات النفط البحرية والوحدات الطرفية البعيدة (RTUs) حيث يجب تقليل مساحة الخزانة دون التضحية بالعزل.

• منع الأخطاء التلقائي: يجعل نظام المفاتيح الميكانيكية منها خيارًا مفضلًا في بيئات الصيانة العالية، مما يضمن أن الفنيين يمكنهم فقط إدخال وحدات I/O المتوافقة أثناء إجراءات التبديل السريع.
