نظرة عامة على المنتج

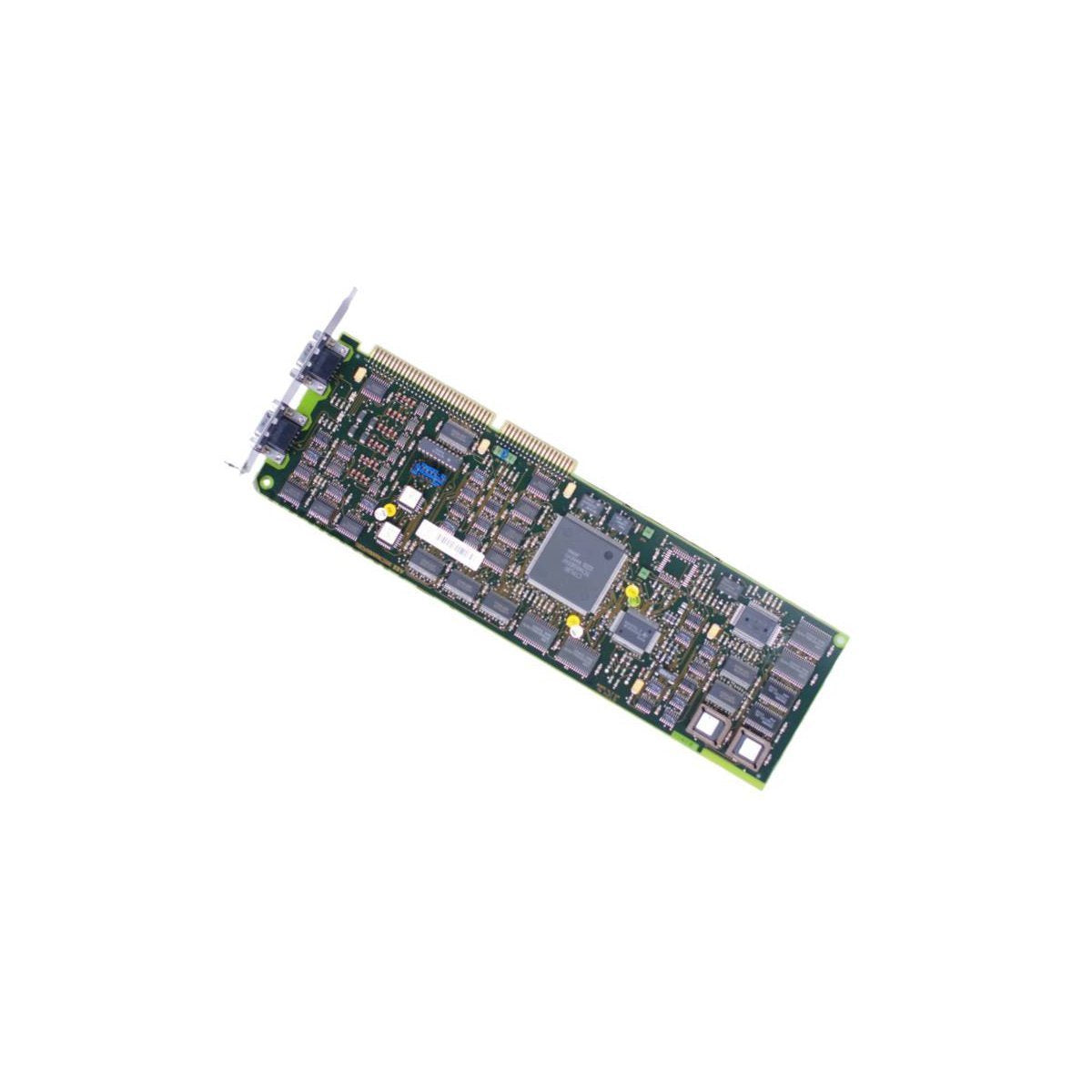

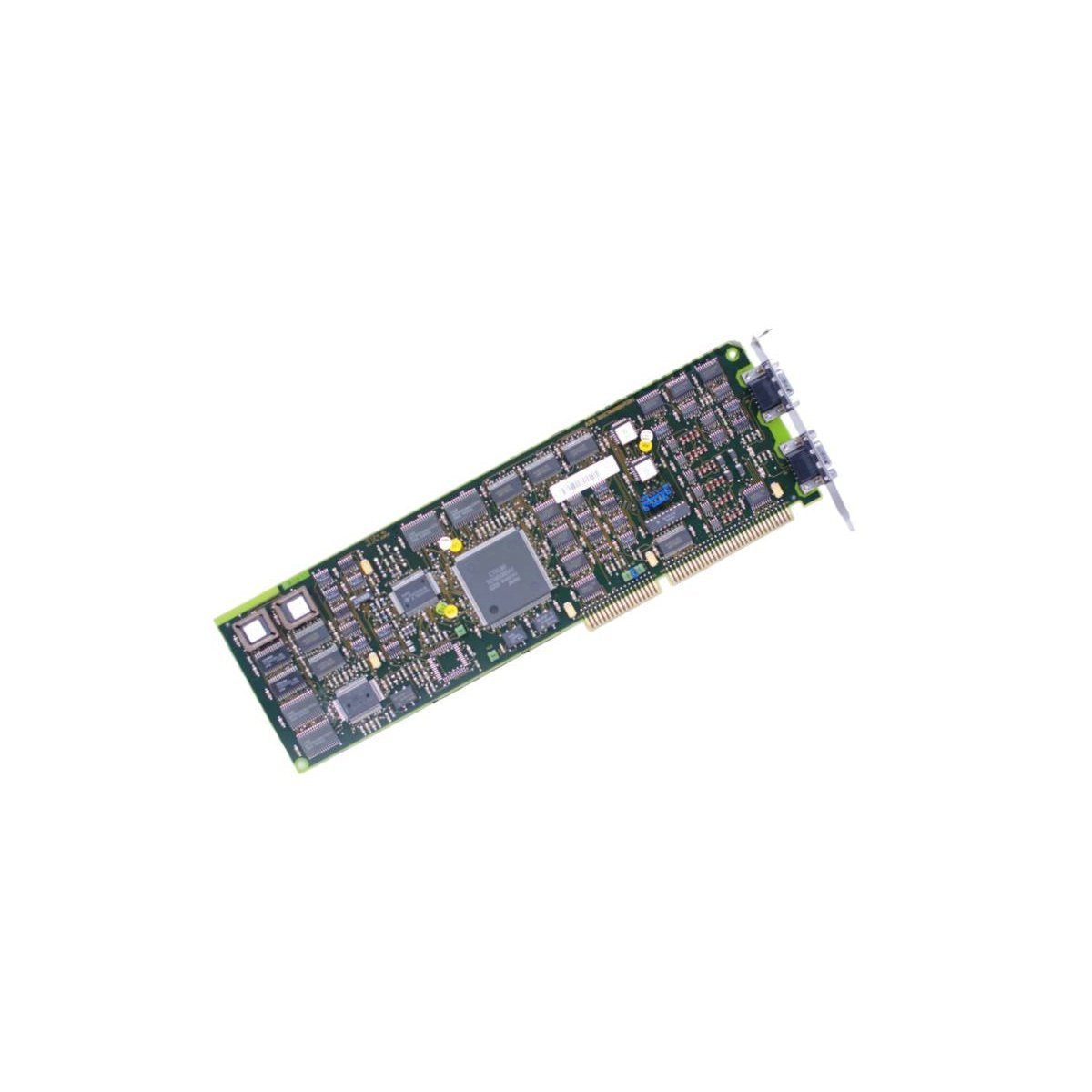

وحدة ABB CI526V1، التي تحمل رقم الجزء 3BSE012870R1، هي مقرن اتصال متخصص مصمم لربط بنى ناقل ISA بشبكة Advant Fieldbus 100 (AF100). تعمل وحدة لوحة الكمبيوتر هذه كمترجم حيوي، مما يسمح لأجهزة الكمبيوتر الصناعية أو اللوحات الخلفية لوحدات التحكم القديمة بالتفاعل مباشرة مع أجهزة AF100 الميدانية عالية السرعة. تم تصميم CI526V1 لأنظمة Advant OCS و 800xA، وتضمن تحويل حزم البيانات بدقة عالية وبأقل قدر من التأخير. إنها مكون أساسي لمهندسي الأنظمة الذين يتطلعون إلى دمج واجهات الحوسبة الكلاسيكية مع شبكات المجال الصناعية الحديثة والمحددة، مما يوفر مسارًا موثوقًا به لاكتساب البيانات ومزامنة العمليات.

تكوين الأجهزة والمواصفات الفنية

• معرف الوحدة CI526V1

• رمز الطلب 3BSE012870R1

• نوع الواجهة ناقل ISA إلى Advant Fieldbus 100 (AF100)

• بنية الناقل تصميم لوحة كمبيوتر قائم على ISA

• حماية الإشارة مناعة محسنة للضوضاء في البيئات عالية التداخل

• تحويل البروتوكول ترجمة على مستوى الأجهزة بين طبقات ISA و AF100

• توافق الشبكة متوافق تمامًا مع أنظمة Advant OCS و 800xA

• كتلة المعدات 1.22 كجم

• الأبعاد القياسية 24 × 19 × 5.3 سم

• منشأ التصنيع السويد

• رمز التجارة العالمية HS 8537101190

النشر الصناعي وقابلية التشغيل البيني

يعمل CI526V1 3BSE012870R1 كبوابة عالية التكامل في سيناريوهات الأتمتة المعقدة المختلفة:

• تكامل الأنظمة الهجينة تمكين ربط محطات العمل الصناعية القائمة على ISA بأجزاء شبكة AF100 الحديثة دون استبدال اللوحات الخلفية الموجودة.

• تحديث العمليات تسهيل ترقية عقد Advant OCS القديمة للتفاعل مع بنى التحكم 800xA الأحدث من خلال بروتوكولات Fieldbus المشتركة.

• تسجيل البيانات والمؤرخون توفير رابط أجهزة مباشر لأجهزة الكمبيوتر الصناعية لجمع بيانات العمليات في الوقت الفعلي من ناقل AF100 للتحليل عالي المستوى.

• ربط الشبكة الاحتياطية يعمل كنقطة اقتران حتمية في البيئات الحيوية مثل محطات الطاقة أو مصافي الكيماويات حيث لا يمكن تحمل فقدان الإشارة.

• صيانة النظام يعمل كجزء بديل مباشر لواجهات الاتصال القديمة في رفوف DCS القائمة لضمان استمرارية تشغيل المصنع.

س: ما هي الوظيفة الأساسية لوحدة CI526V1؟

ج: CI526V1 هي وحدة واجهة تسمح لنظام مزود بفتحة ناقل ISA بالاتصال بشبكة Advant Fieldbus 100 (AF100)، حيث تعمل بشكل فعال كجسر بروتوكول.

س: هل CI526V1 متوافق مع كل من أنظمة Advant OCS و 800xA؟

ج: نعم، إنه مصمم للعمل في كلتا البيئتين، مما يجعله خيارًا متعدد الاستخدامات للمصانع التي تنتقل بين أجيال مختلفة من تقنية التحكم من ABB.

س: كيف تتعامل هذه الوحدة مع التداخل الكهرومغناطيسي في بيئة المصنع؟

ج: تم تصميم لوحة الكمبيوتر بمعالجة إشارات محسّنة وميزات محددة لمقاومة الضوضاء لضمان بقاء نقل البيانات مستقرًا حتى في البيئات الصناعية الصاخبة كهربائيًا.

س: هل يتطلب 3BSE012870R1 برنامجًا متخصصًا لواجهة ISA؟

ج: نعم، تتطلب التركيبات النموذجية برامج تشغيل ABB المناسبة ومجموعة بروتوكولات الاتصال التي تم تكوينها على نظام ISA المضيف لإدارة تدفق البيانات من خلال مقرن AF100.

س: هل يمكن استخدام هذه الوحدة لإطالة عمر معدات التحكم القديمة؟

ج: بالتأكيد. من خلال توفير جسر بين أجهزة ISA القديمة وبروتوكولات AF100 الحديثة، يسمح CI526V1 للمهندسين بصيانة الأنظمة وتحديثها دون الحاجة إلى إصلاح شامل للأجهزة.
