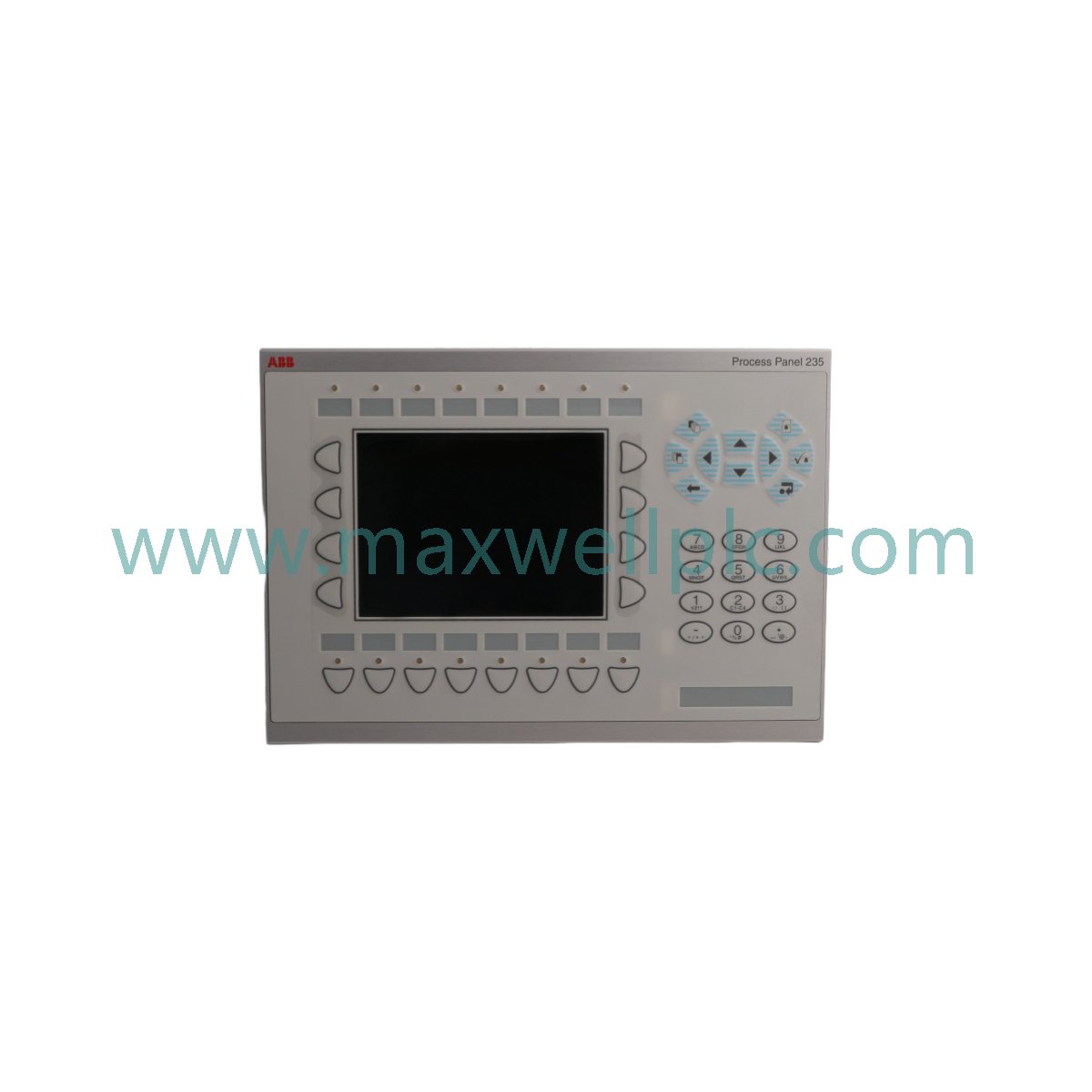

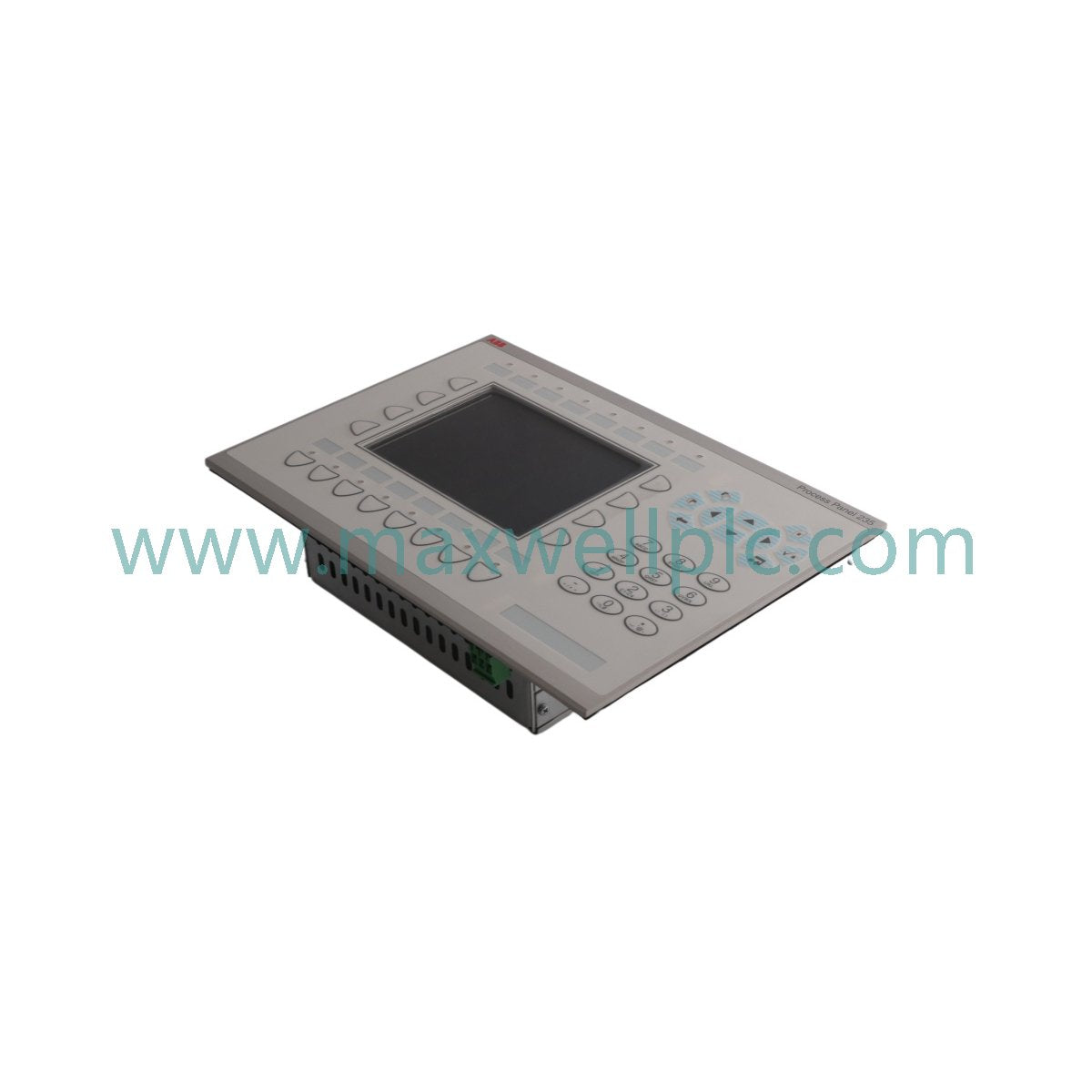

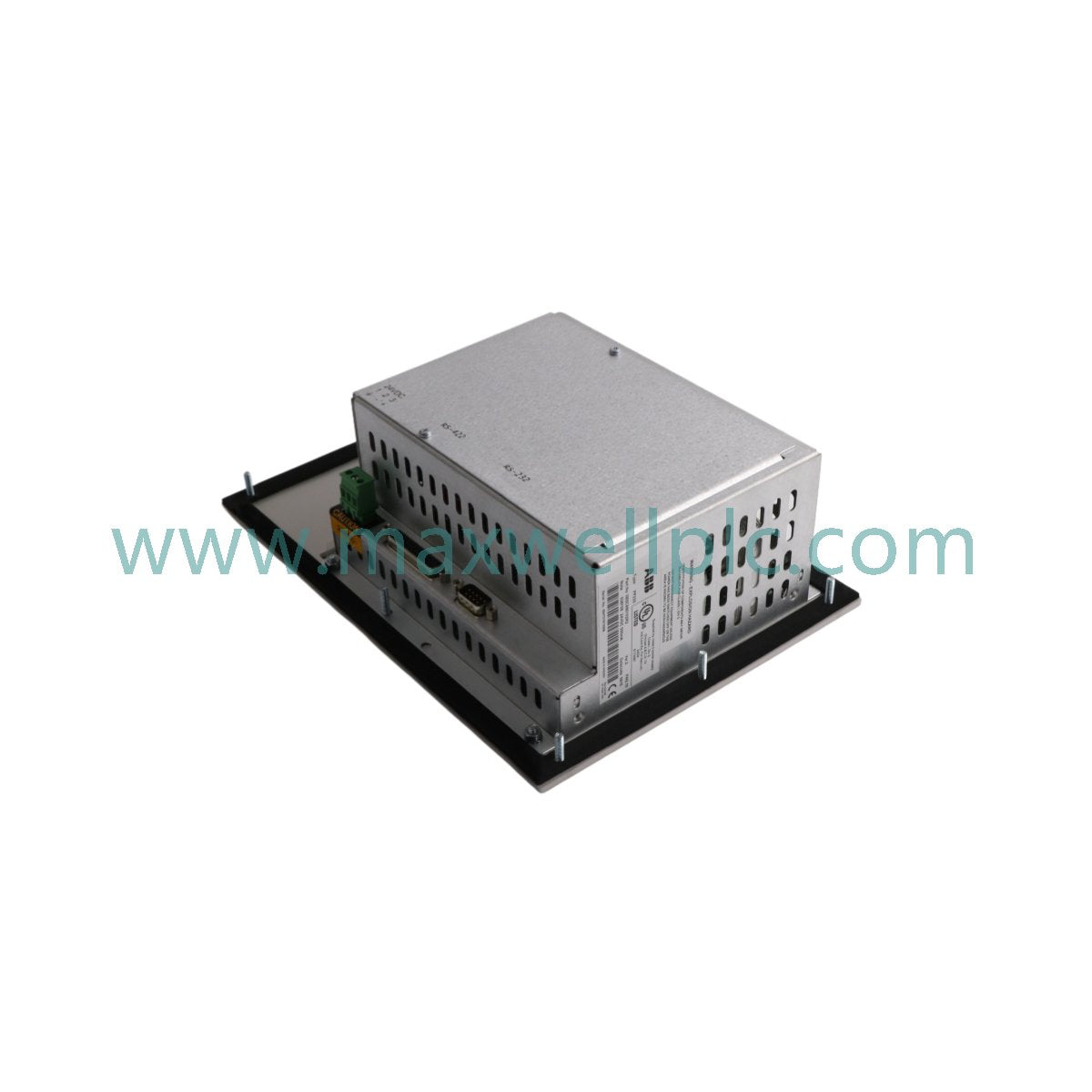

تم تكوين لوحة ABB PP235 (لوحة معالجة 3BSC690102R2) لتصوير العمليات في بنيات أتمتة Advant OCS، وتوفر تنفيذاً فيزيائياً/كهربائياً مباشراً لمهام واجهة الإنسان-الآلة (HMI). تتميز هذه الوحدة بشاشة عرض TFT LCD ملونة مقاس 5.7 بوصة وتتكامل عبر بروتوكولات اتصال الإيثرنت في أنظمة التحكم الموزعة. وتعمل على مصدر طاقة تيار مستمر 24 فولت بحد أقصى للاستهلاك يبلغ 25 واط، مع الحفاظ على استقرار التشغيل ضمن نطاق درجة حرارة محيطة من 0 درجة مئوية إلى +50 درجة مئوية. يعمل الجهاز كواجهة تشغيل للمراقبة في الوقت الفعلي وتعديل المعلمات ضمن بيئات شبكة التحكم الصناعية.

تحديد النموذج

PP235 (3BSC690102R2) هي لوحة معالجة موحدة. لا توجد لاحقات أجهزة قابلة للتكوين أو اختلافات وظيفية لرقم الجزء هذا.

مواصفات الأجهزة

تكامل التحكم الصناعي

تدعم PP235 التكامل في بنيات Advant OCS، مستفيدة من بروتوكولات الشبكة الحتمية لعرض البيانات وإدخال الأوامر. تسمح توافق الفلاش الخاص بالبرامج الثابتة بمزامنة عناصر الواجهة الرسومية على مستوى النظام. يدعم تصميمها توسيع كثافة الإدخال/الإخراج من خلال توفير وصول مركزي إلى متغيرات العملية دون زيادة المساحة الفيزيائية على باب خزانة التحكم. تم تحسين منطق واجهة اللوحة للتعامل مع تحديثات الشاشة عالية السرعة، مما يضمن تحديث حالات الإنذار ومحاكاة العمليات بما يتماشى مع دورات معالجة المتحكم.

معلومات الطلب

• وحدة لوحة المعالجة PP235

• غطاء حماية الشاشة

• موصّلات كتلة طرفية للطاقة 24 فولت تيار مستمر

• لا تتضمن كابلات إيثرنت أو حشيات تركيب

إرشادات التركيب الميداني

• التركيب: قم بتركيب الوحدة في فتحة اللوحة؛ تحقق من ضغط الختم بالتساوي للحفاظ على تصنيف حماية الغلاف من التداخل.

• الطاقة: قم بتوصيل 24 فولت تيار مستمر بالأطراف المخصصة؛ تأكد من عزل مصدر الطاقة عن الأحمال الحثية لمنع ارتفاع الجهد.

• الاتصال: استخدم كابلات إيثرنت Cat5e أو Cat6 محمية لضمان سلامة الإشارة ومنع تحريض الضوضاء من الأسلاك الميدانية عالية الطاقة.

• البيئة: وفر مساحة كافية خلف اللوحة لتبديد الحرارة؛ تجنب التركيب في الأماكن المعرضة لأشعة الشمس المباشرة لمنع تدهور الإضاءة الخلفية للشاشة.

• التأريض: قم بتثبيت الهيكل بأرضي الخزانة لتلبية متطلبات حماية EMI/RFI.

الأسئلة الشائعة

• س: هل هذه اللوحة قابلة للتبديل السريع؟

• ج: لا، يجب فصل مصدر الطاقة 24 فولت تيار مستمر قبل إزالة الوحدة لمنع حدوث قوس كهربائي أو تلف واجهة الشبكة.

• س: هل يمكنني ترقية هذه اللوحة إلى نموذج أحدث مثل PP836A؟

• ج: تعتمد الترقيات على تكوين DCS المحدد؛ تحقق من توافق قاعدة بيانات المشروع وإعدادات الاتصال قبل محاولة ترحيل الأجهزة.

• س: هل تدعم اللوحة توصيلات لوحة مفاتيح خارجية؟

• ج: تدعم الوحدة تكوينات لوحة المفاتيح الطرفية المحددة وفقًا لوثائق الشركة المصنعة؛ تحقق من توافق ترتيب الأطراف قبل توصيل الأجهزة الطرفية.

• س: كيف أقوم بتحديث البرامج الثابتة؟

• ج: يتم إجراء تحديثات البرامج الثابتة عبر منفذ الإيثرنت باستخدام أدوات خدمة ABB المعتمدة؛ تأكد من أن وحدة التحكم DCS في حالة آمنة أثناء العملية.

• س: هل الإضاءة الخلفية للشاشة قابلة للاستبدال؟

• ج: مجموعة الشاشة هي وحدة محكمة الغلق؛ الإضاءة الخلفية غير قابلة للخدمة الميدانية.

• س: هل يمكن للوحدة التعامل مع بيئات الرطوبة العالية؟

• ج: تم تصنيف اللوحة لمستويات الرطوبة الصناعية؛ ومع ذلك، تجنب التكثف من خلال ضمان التدفئة والتهوية المناسبة للخزانة.

• س: هل تخزن اللوحة بيانات المشروع محليًا؟

• ج: تعرض اللوحة البيانات التي يتم دفعها من وحدة التحكم؛ ولا تخزن بيانات العملية التاريخية، مما يضمن تطابق حالة HMI مع قاعدة بيانات وقت تشغيل وحدة التحكم.

• س: ما الذي يشير إلى فقدان الاتصال بوحدة التحكم DCS؟

• ج: سيتغير مؤشر الحالة على اللوحة أو حالة مؤشر LED "Link" لإخطار المشغل بانقطاع الشبكة.
