نظرة عامة على المنتج

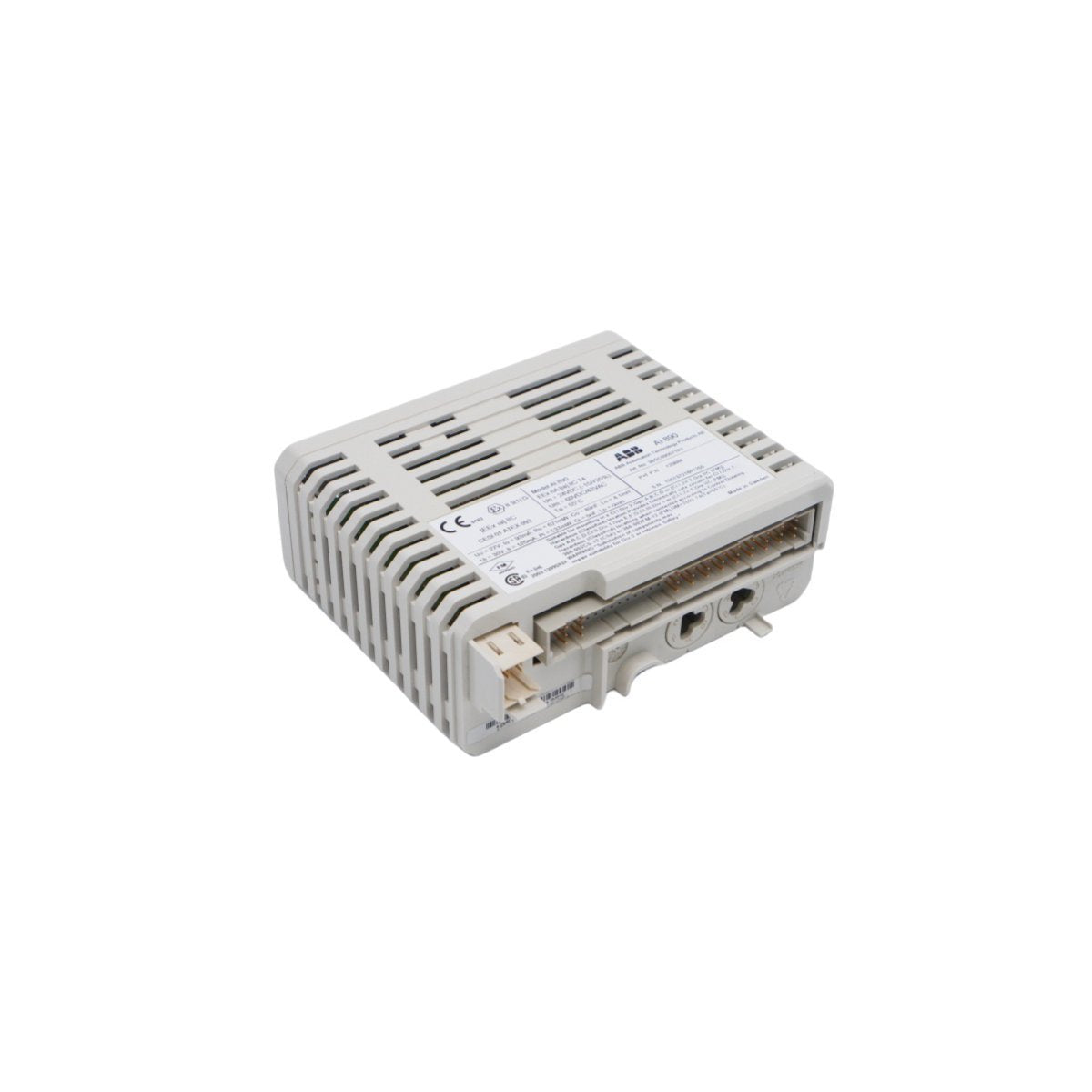

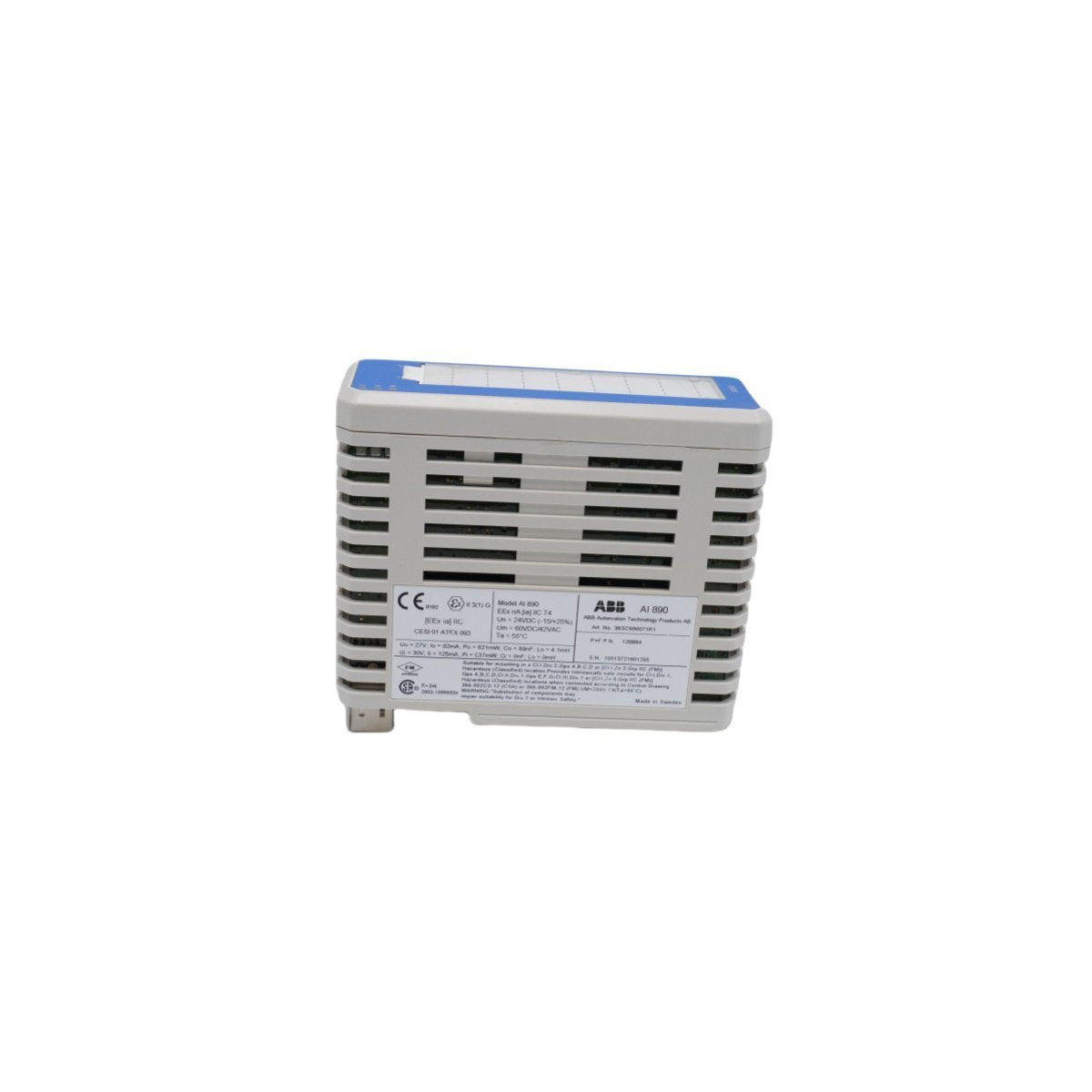

وحدة AI890، رقم القطعة 3BSC690071R1، هي وحدة إدخال تناظري عالية الأداء مصممة خصيصًا لنظام ABB S800 I/O مع التركيز على السلامة الجوهرية (IS). تم تصميم هذه الوحدة للتوصيل مباشرة بأجهزة الاستشعار الميدانية الموجودة في المناطق الخطرة، وتوفير 8 قنوات معزولة لقياس إشارات 4-20 مللي أمبير. من خلال دمج حواجز السلامة المدمجة، تُغني وحدة AI890 عن الحاجة إلى حواجز معزولة كهربائياً خارجية، مما يقلل بشكل كبير من مساحة الخزانة وتعقيد الأسلاك. إنها مكون أساسي لأنظمة التحكم الموزعة (DCS) التي تتطلب جمع بيانات دقيق من البيئات المتقلبة مع الحفاظ على الالتزام الصارم بمعايير السلامة للغلاف الجوي المتفجر.

المعلمات الأساسية للأجهزة والمعايير الوظيفية

تتميز وحدة AI890 بقدرتها على توفير الطاقة لأجهزة الإرسال الميدانية مع الحفاظ على درجة عالية من دقة الإشارة ورفض التداخل.

• تسمية الوحدة AI890

• معرّف الطلب 3BSC690071R1

• قنوات الإدخال 8 قنوات مستقلة ومعزولة كهربائياً

• نطاق الإشارة 4 إلى 20 مللي أمبير (تدعم اتصال HART المار)

• تصنيف السلامة آمن جوهرياً (IS) لتطبيقات المنطقة 0 و1 و2

• الدقة 12 بت كحد أدنى للاستشعار عالي الدقة للعمليات

• الكتلة الفيزيائية 0.24 كجم

• أبعاد الغلاف 4.5 × 10.5 × 12 سم

• النطاق البيئي تشغيل موثوق به من -25 درجة مئوية إلى +60 درجة مئوية

• فئة الحماية IP20

• تكامل النظام متوافق تماماً مع وحدات التحكم AC 800M عبر ModuleBus أو بوابات PROFIBUS/PROFINET

• المنشأ السويد

• رمز النظام المنسق للتصدير 8537101190

الاستخدام الصناعي واستخدام المناطق الخطرة

تُستخدم وحدة الإدخال التناظري هذه بشكل أساسي في الصناعات الثقيلة حيث توجد المستشعرات في مناطق قد تكون قابلة للانفجار أو الاشتعال.

• استشعار البتروكيماويات والمصافي مراقبة أجهزة إرسال الضغط والتدفق في مناطق الفئة الأولى، القسم 1/المنطقة 0 دون الحاجة إلى الحواجز التقليدية الكبيرة.

• التحكم في دفعات الأدوية التوصيل بأجهزة استشعار درجة الحرارة عالية الدقة في البيئات الغنية بالمذيبات المتطايرة.

• استخراج النفط والغاز جمع البيانات في الوقت الفعلي من أجهزة رأس البئر حيث تكون السلامة الجوهرية متطلبًا تنظيميًا إلزاميًا.

• مرافق تخزين المواد الكيميائية إدارة أنظمة مراقبة مستوى الخزان حيث يجب أن تكون الشرارات الإلكترونية محدودة فيزيائيًا إلى مستويات طاقة آمنة.

• صيانة وتوسيع أنظمة التحكم الموزعة (DCS) توفير نهج معياري لتوسيع رفوف S800 I/O، مما يتيح التبديل السريع للوحدات لضمان أقصى وقت تشغيل للمصنع.
