نظرة عامة على المنتج

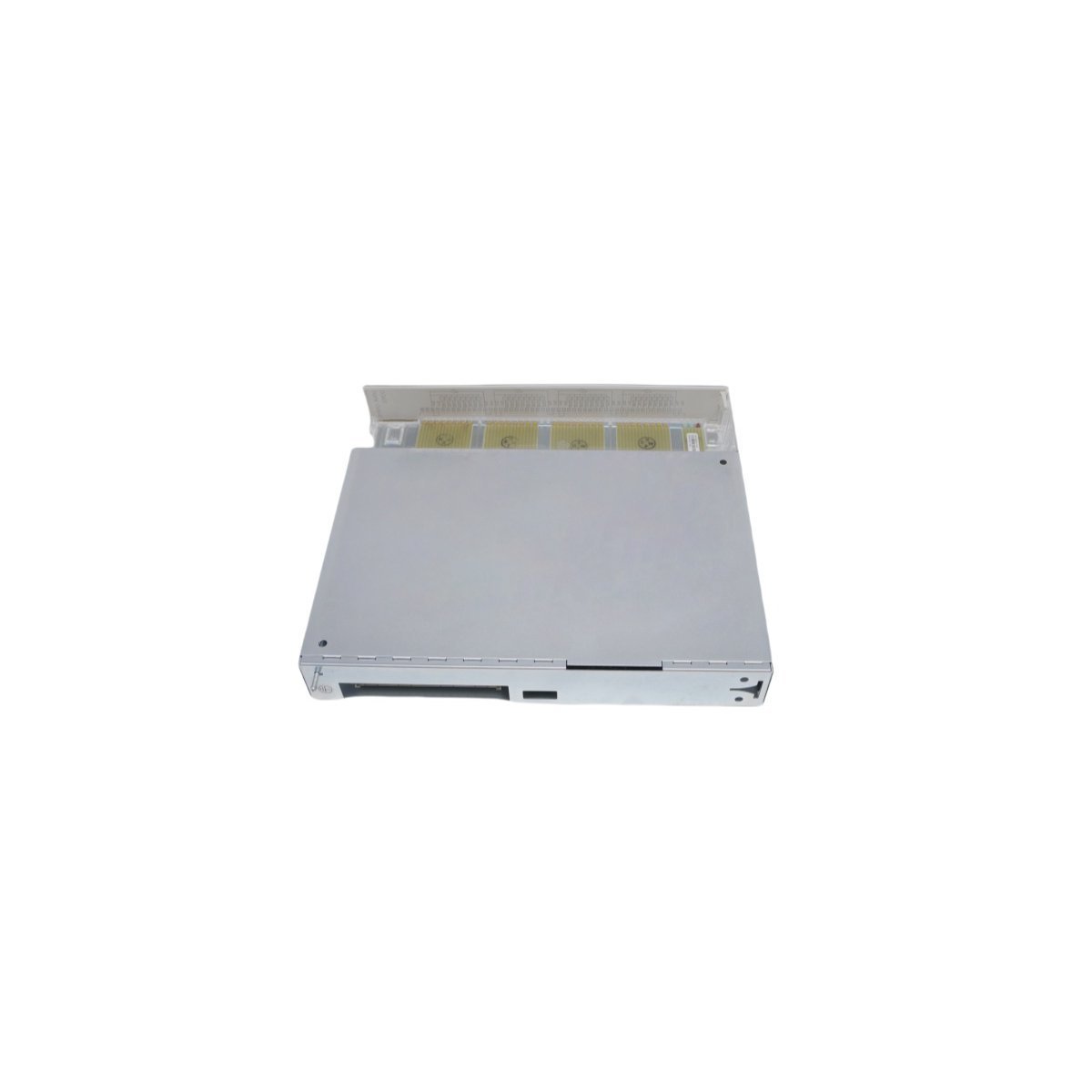

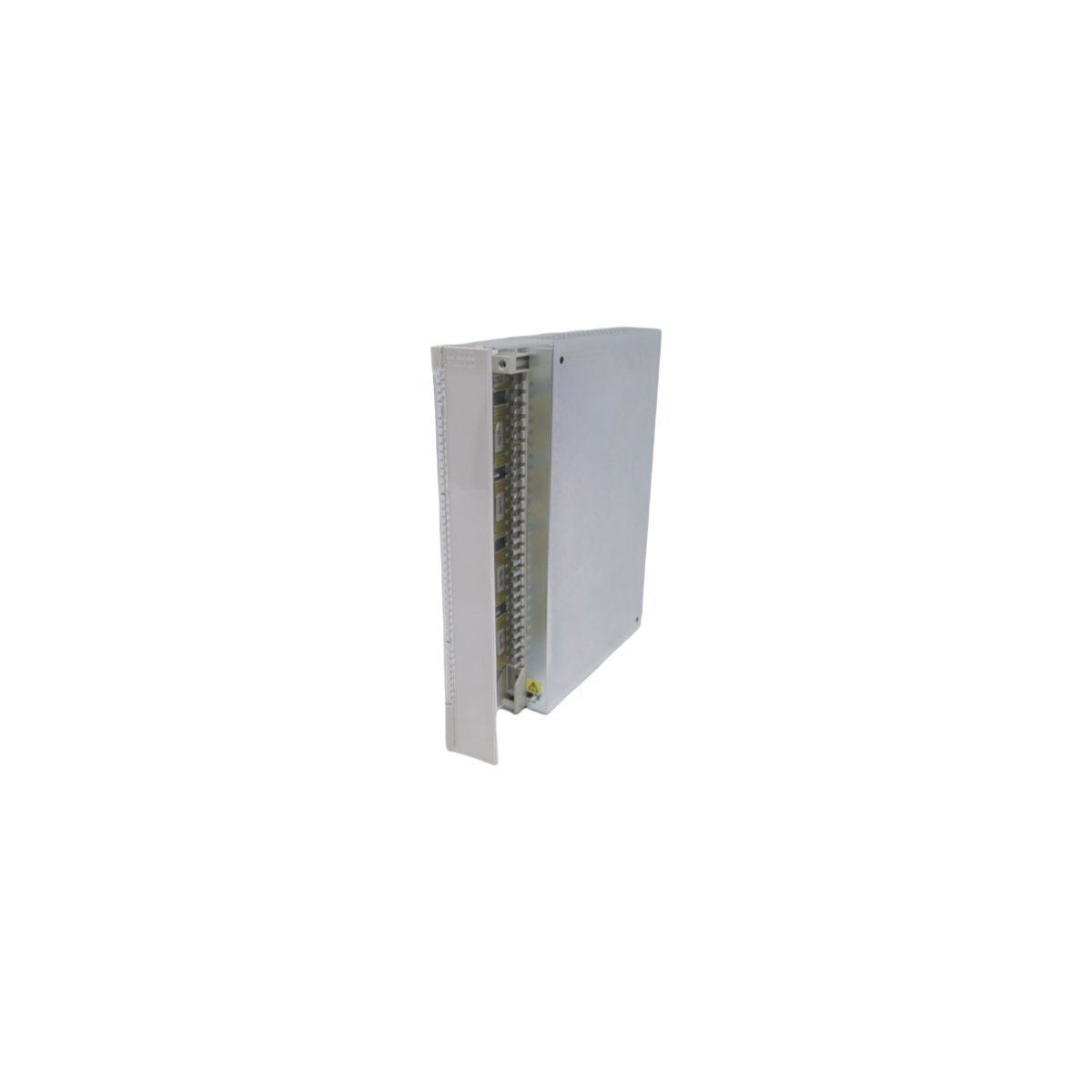

وحدة DO620 3BHT300009R1 هي واجهة مشغل إشارة رقمية عالية الكثافة مصممة لعائلة ABB S600 I/O. تعمل هذه الوحدة كجسر بين نظام التحكم الموزع المركزي (DCS) والأجهزة الثنائية على مستوى المجال، مثل صمامات الملف اللولبي، والمرحلات، وبادئات تشغيل المحركات. صُممت وحدة DO620 للبيئات الصناعية عالية التوافر، وتوفر إمكانيات تبديل موثوقة مع الحفاظ على العزل الغلفاني بين منطق التحكم والأحمال الخارجية. تم تصميم هيكلها الميكانيكي القوي لخزانات التحكم الحديثة، مع التركيز على الاستقرار الحراري ودقة الإشارة على المدى الطويل في شبكات الأتمتة المعقدة.

البنية التحتية للأجهزة والملامح التقنية

صُممت وحدة DO620 للتعامل مع الأحمال الكهربائية الكبيرة مع توفير ملاحظات تشخيصية في الوقت الفعلي للمستوى الإشرافي.

• كثافة القنوات: تتميز بـ 32 قناة إخراج رقمية مستقلة.

• سعة الحمل الكهربائي: مصنفة للتشغيل بجهد 60VDC مع سعة تيار لكل قناة تبلغ 1A.

• التحمل الحراري: مصنفة للخدمة المستمرة في درجات حرارة قصوى تتراوح من -25 درجة مئوية إلى +70 درجة مئوية.

• تكامل الشبكة: مزودة بواجهة تسلسلية RS-485 لتبادل البيانات المحلية والمراقبة.

• المساحة الميكانيكية: 3.8 سم × 26 سم × 27.1 سم.

• كتلة الوحدة: 1.22 كجم.

• العزل: أجهزة الاقتران الضوئي المتكاملة لمنع ارتفاعات الجهد من جانب المجال من الوصول إلى اللوحة الخلفية للنظام.

• مؤشر الحالة: مصفوفة LED للتأكيد البصري الفوري لحالات القنوات الفردية.

النشر المتنوع والنطاق الصناعي

تعد وحدة الإخراج الرقمي هذه حجر الزاوية للبنية التحتية الصناعية واسعة النطاق حيث يكون التحكم الثنائي الموثوق به غير قابل للتفاوض. في قطاعي التصنيع والسيارات، تدير DO620 3BHT300009R1 تسلسلات المشغلات عالية السرعة في خطوط التجميع، حيث يكون التوقيت المتناسق ووقت التشغيل العالي إلزاميًا. في قطاعي الطاقة والمرافق، يتم استخدامها بشكل متكرر لتشغيل المرحلات الوسيطة لتوزيع الطاقة أو لإدارة صمامات الأمان التي تعمل بالملفات اللولبية في مرافق معالجة المياه. كما أن نطاق درجة حرارتها التشغيلية الواسع يجعلها خيارًا مثاليًا لمحطات التحكم الخارجية البعيدة ومواقع معالجة النفط والغاز، حيث يجب أن تعمل المعدات بشكل موثوق في البيئات غير المكيفة بينما تخضع لضغوط مناخية متغيرة.
