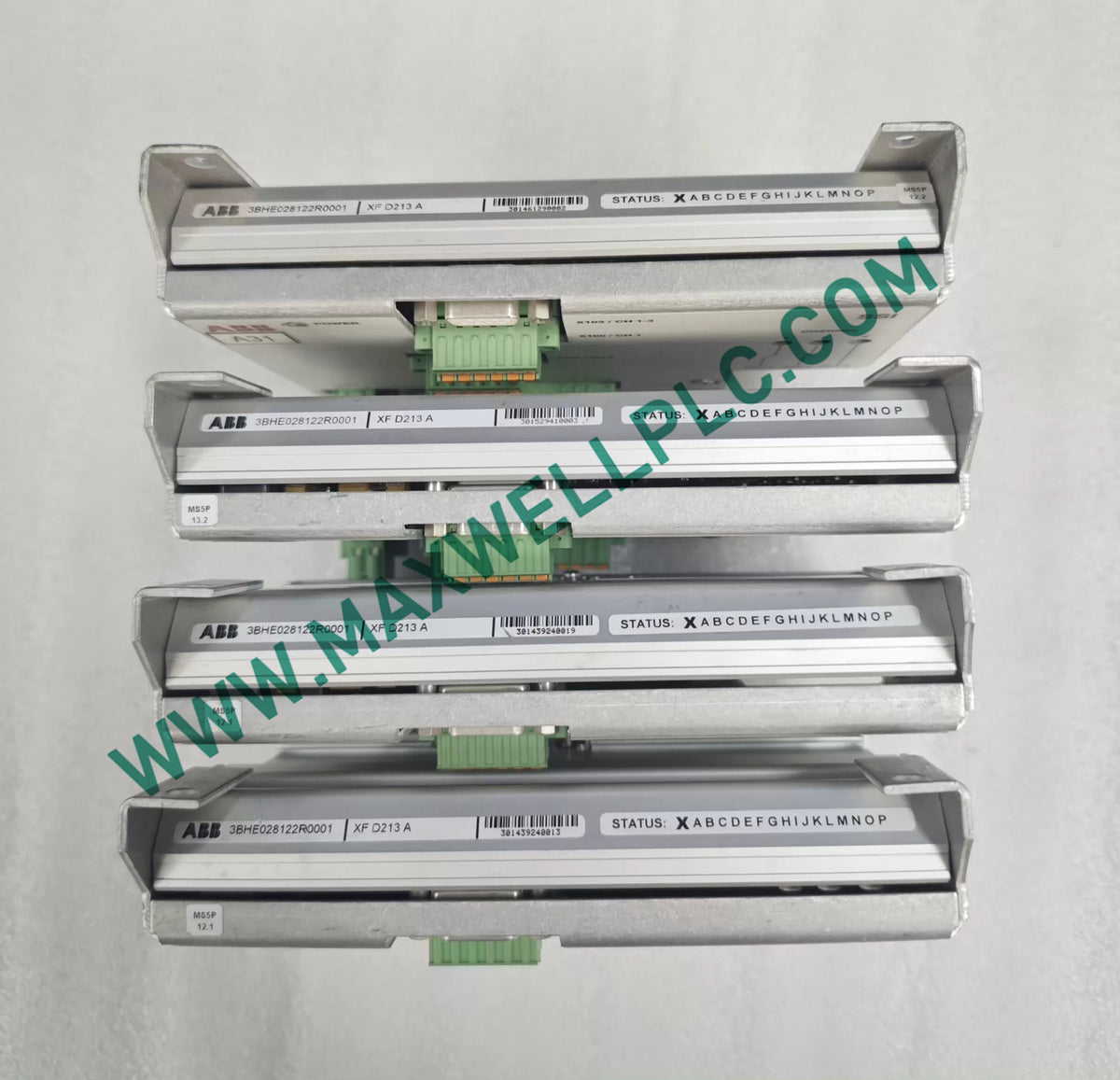

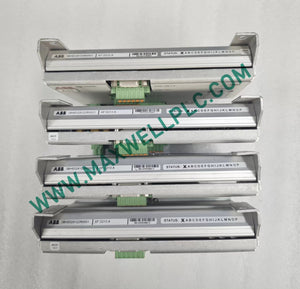

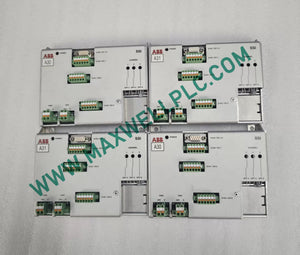

يقوم ABB 3BHE028122R0001 XFD213A، والمُفهرَس أيضًا باسم واجهة مستشعر السرعة XFD213A SSI، بمعالجة بيانات المُشفر التسلسلي المتزامن لملاحظات السرعة داخل أجهزة التحكم في محرك ABB. تم تأكيد رقم الجزء وتسمية XFD213A بشكل مستقل من خلال مراجع منتجات متعددة.

تحديد النموذج

التعريف المقدم هو 3BHE028122R0001 XFD213A، مع تحديد XFD213A كنموذج بديل. تحدد المراجع الخارجية أيضًا 3BHE028122R0001 كواجهة مستشعر سرعة ABB SSI.

لم يتم العثور على مصدر مُصنع موثوق به يوضح معنى إضافيًا للأحرف الفردية ضمن تسمية XFD213A. لذلك، يتم الاحتفاظ بسلسلة النموذج دون فك تشفير لاحق تخميني.

المواصفات الكهربائية والميكانيكية

واجهة إشارة SSI

يتم تعريف XFD213A كواجهة مستشعر سرعة SSI. SSI هي واجهة تسلسلية متزامنة يتم فيها نقل بيانات موقع المُشفر أو البيانات المتعلقة بالسرعة باستخدام إشارات تسلسلية مُتزامنة.

التردد المحدد للواجهة هو 62.5 كيلو هرتز، بينما يبلغ طول الكابل المدعوم حتى 350 مترًا. يعتمد أداء الإرسال الفعلي على خصائص المُشفر، وبناء الكابل، والتأريض، والإنهاء، والتركيب الكهربائي.

يتم تحديد مصدر الطاقة المنطقي الداخلي بـ +5 فولت تيار مستمر. يتم تحديد مصدر طاقة منفصل بـ +24 فولت تيار مستمر للمُشفر، بحد تيار نموذجي يبلغ 250 مللي أمبير.

خصائص ملاحظات محرك ABB

بالنسبة لأجهزة التحكم والمحركات الصناعية من ABB، تشكل واجهات ملاحظات السرعة جزءًا من مسار الإشارة بين مُشفر الآلة الدوارة وإلكترونيات التحكم. لذلك يجب تقييم XFD213A كواجهة ملاحظات بدلاً من وحدة تحكم محرك مستقلة.

لا تحدد البيانات المقدمة دقة المُشفر، أو طول كلمة SSI، أو تكوين التكافؤ، أو معيار الإخراج الكهربائي، أو العزل الجلفاني، أو مستويات عتبة الإدخال، أو مقاومة الإنهاء. يجب أخذ هذه القيم من دليل أجهزة ABB المطبق قبل التشغيل.

معلومات الطلب

• 1 × واجهة مستشعر سرعة ABB 3BHE028122R0001 XFD213A SSI
• 1 × تعريف XFD213A المقابل للنموذج الاحتياطي المحدد
• كابل المُشفر، والموصلات المتزاوجة، وأجهزة التثبيت، والملحقات الخارجية غير محددة كعناصر متضمنة.

إرشادات التثبيت الميداني

توصيل أسلاك المُشفر

• تأكد من تعيين أسلاك المُشفر مقابل المخطط الكهربائي لنظام ABB المطبق.
• افصل موصلات ساعة وبيانات SSI عن موصلات المحرك عالية التيار قدر الإمكان.
• استخدم كابلًا محميًا مناسبًا لمسار إشارة المُشفر.
• قم بتوصيل حماية الكابل وفقًا لترتيب تأريض خزانة ABB.
• تجنب التوصيلات الزائدة للكابلات غير الضرورية، خاصة في مسافات تشغيل المُشفر الطويلة.

توصيلات الإمداد

• تحقق من متطلبات إمداد طاقة المنطق الداخلي +5 فولت تيار مستمر قبل تزويد الواجهة بالطاقة.
• تحقق من توصيل إمداد طاقة المُشفر +24 فولت تيار مستمر وقطبيته.
• لا تتجاوز الحد الأقصى لتيار إمداد طاقة المُشفر المحدد بـ 250 مللي أمبير.
• تحقق من جهد إمداد طاقة المُشفر عند الواجهة قبل توصيل المستشعر.

تشغيل الكابلات الطويلة

• الحد الأقصى لدعم الكابلات المحدد هو حتى 350 مترًا.
• بالنسبة للتشغيلات الطويلة، تحقق من سلامة الإشارة عند أطراف المُشفر والواجهة.
• وجه كابل الملاحظات بعيدًا عن موصلات خرج العاكس وغيرها من الأسلاك عالية التداخل الكهرومغناطيسي.
• لا تفترض أن كل مُشفر SSI يظل متوافقًا عند 350 مترًا في جميع ظروف التشغيل.

الأسئلة المتكررة

• ما هي وظيفة XFD213A؟

  XFD213A هي واجهة مستشعر سرعة SSI تُستخدم لمعالجة ملاحظات تسلسلية متزامنة من مُشفر متوافق.

• ما هو تردد SSI المحدد؟

  تحدد المواصفات المقدمة 62.5 كيلو هرتز كتردد واجهة SSI.

• ما هو أقصى طول للكابل المدعوم؟

  تحدد بيانات المنتج المقدمة دعم الكابلات حتى 350 مترًا. تعتمد الحدود الفعلية على خصائص الكابل والمُشفر.

• ما هو مصدر الطاقة المنطقي الذي تستخدمه الواجهة؟

  يتم تحديد مصدر الطاقة المنطقي الداخلي بـ +5 فولت تيار مستمر. لا يتم ذكر استهلاك الطاقة الدقيق في البيانات المتاحة.

• ما هو مصدر الطاقة المتوفر للمُشفر؟

  يتم تحديد مصدر طاقة المُشفر بـ +24 فولت تيار مستمر، بحد تيار نموذجي يبلغ 250 مللي أمبير.

• هل تحدد البيانات المتاحة العزل الجلفاني؟

  لا يوجد تصنيف عزل موثق. لا ينبغي افتراض العزل الجلفاني دون وثائق أجهزة ABB المطبقة.

• هل تحدد البيانات طول كلمة SSI أو دقة المُشفر؟

  لا. لا يتم تحديد طول كلمة SSI، أو دقة المُشفر، أو التكافؤ، أو معلمات التوقيت التفصيلية في المعلومات المقدمة.

• هل يتم دعم التبديل الساخن؟

  لم يتم تحديد دعم التبديل الساخن من خلال المواصفات المقدمة. يجب إيقاف تشغيل المحرك المرتبط ما لم تسمح وثائق نظام ABB صراحة بالاستبدال المباشر.
