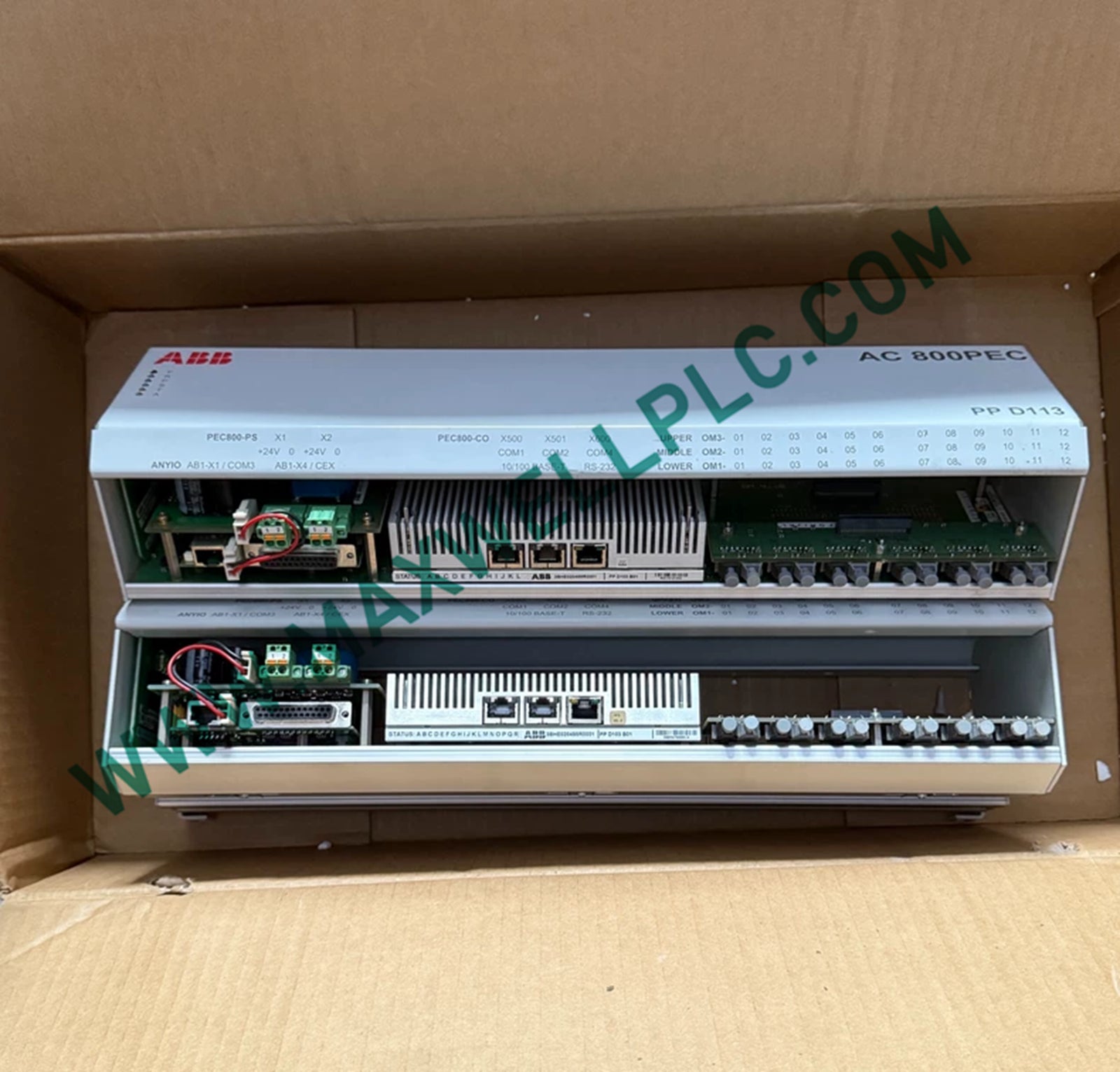

3BHE024820R0101 PPD234A101 وحدة التحكم من سلسلة ABB AC 800PEC
-
الأبعاد: 45 × 15.5 × 10 سم
-
بلد المنشأ: Sweden
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تُعد الوحدة ABB 3BHE024820R0101 PPD234A101 وحدة التحكم الأولية 3BHE024820R0101 المستخدمة لتنفيذ المعالجة عالية السرعة والتبديل المنطقي المنفصل عبر منصات AC 800PEC.
الهندسة المعمارية وفهرسة النظام
- رقم الطلب: 3BHE024820R0101
- رمز الجهاز: PPD234A101
- منصة التحكم: AC 800PEC
- وحدة المعالجة: معمارية RISC 32-بت (100-200 ميجاهرتز)
المواصفات الفنية ومعلمات التشغيل
| المعلمة | المواصفة |
|---|---|
| النموذج | 3BHE024820R0101 PPD234A101 |
| العلامة التجارية | ABB |
| المنشأ | السويد |
| الوزن | 2.76 كجم |
| أبعاد الشحن | 45 x 15.5 x 10 سم |
| جهد التشغيل | 24 VDC (+/-10%) |
| استهلاك الطاقة | 5-10 واط |
| العزل الجلفاني | 1500 VAC |
| ذاكرة الفلاش | 16-32 ميجابايت |
| جهد الإدخال/الإخراج الرقمي | 24 VDC |
| واجهات الشبكة | 10/100 ميجابت في الثانية TCP/IP إيثرنت، تسلسلي RS-232/RS-485 |
| درجة حرارة التشغيل | -25 إلى +70 درجة مئوية |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية |
| الرطوبة النسبية | 5-95% رطوبة نسبية (غير مكثفة) |
| الرمز الجمركي | 8537101190 |
التحكم الحتمي وتوافق الفلاش
تقوم الوحدة 3BHE024820R0101 PPD234A101 بمعالجة المدخلات المنفصلة والاتصالات التسلسلية ضمن أوقات دورة صارمة. يضمن تحسين المنطق الداخلي سرعة اتصال عالية لحافلة اللوحة الخلفية مع الحفاظ على توافق فلاش البرامج الثابتة عبر طوبولوجيا التحكم System 800xA.
محتوى حزمة الشحن
- وحدة تحكم 1 x 3BHE024820R0101 PPD234A101
- ورقة تركيب فنية 1 x
قواعد التثبيت الميكانيكي وتوصيل الأسلاك الميدانية
- عزل الطاقة الرئيسية: قم بإيقاف تشغيل مصادر الإمداد الخارجي بجهد 24 VDC وعزلها قبل إدخال الوحدة أو إزالتها من اللوحة الخلفية للنظام.
- استمرارية التأريض: قم بتوصيل أسلاك التأريض الطرفية مباشرة بسكة DIN الرئيسية للوحة للحفاظ على حاجز العزل الجلفاني 1500 VAC.
- فصل خط الإشارة: قم بتشغيل كابلات إيثرنت TCP/IP عالية السرعة وكابلات RS-232/RS-485 التسلسلية في قنوات أسلاك منفصلة بعيدًا عن كابلات الطاقة عالية التيار.
الأسئلة المتكررة
-
س: ما هو جهد الإدخال الأساسي المطلوب لوحدة 3BHE024820R0101 PPD234A101؟
تقبل الوحدة إدخال طاقة منظم بجهد 24 VDC مع تحمل تشغيلي يبلغ +/-10%.
-
س: ما هي مواصفات المعالج التي تستخدمها بطاقة التحكم؟
تتميز اللوحة بمعالج RISC مدمج 32-بت يعمل بسرعة 100-200 ميجاهرتز.
-
س: ما هو مقدار العزل المتوفر على الواجهات الكهربائية؟
توفر بنية الوحدة ما يصل إلى 1500 VAC من حماية العزل الجلفاني عبر الدوائر الداخلية النشطة.
-
س: ما هي بروتوكولات الاتصال التسلسلي المدعومة فعليًا؟
تتميز الوحدة بقنوات تسلسلية مدمجة تدعم واجهات RS-232 و RS-485 القياسية.
-
س: ما هو أقصى استهلاك للطاقة تحت الحمل القياسي؟
تعمل الوحدة بسحب طاقة اسمي يتراوح بين 5 واط و 10 واط أثناء المعالجة التشغيلية.
-
س: ما هو نطاق درجة حرارة التشغيل المحيطة الذي ينطبق على هذه الوحدة؟
تم تصنيف الجهاز للتنفيذ الميداني المستمر بين -25 درجة مئوية و +70 درجة مئوية.
-
س: ما هي سعة الذاكرة المدمجة المتاحة لتنفيذ رمز النظام؟
تحتوي وحدة التحكم على ما بين 16 ميجابايت و 32 ميجابايت من ذاكرة الفلاش لمهام التنفيذ.
-
س: هل تدعم الوحدة التركيبات الصناعية عالية الرطوبة؟
نعم، تعمل الوحدة في مستويات رطوبة نسبية تتراوح من 5% إلى 95% رطوبة نسبية بدون تكاثف.
