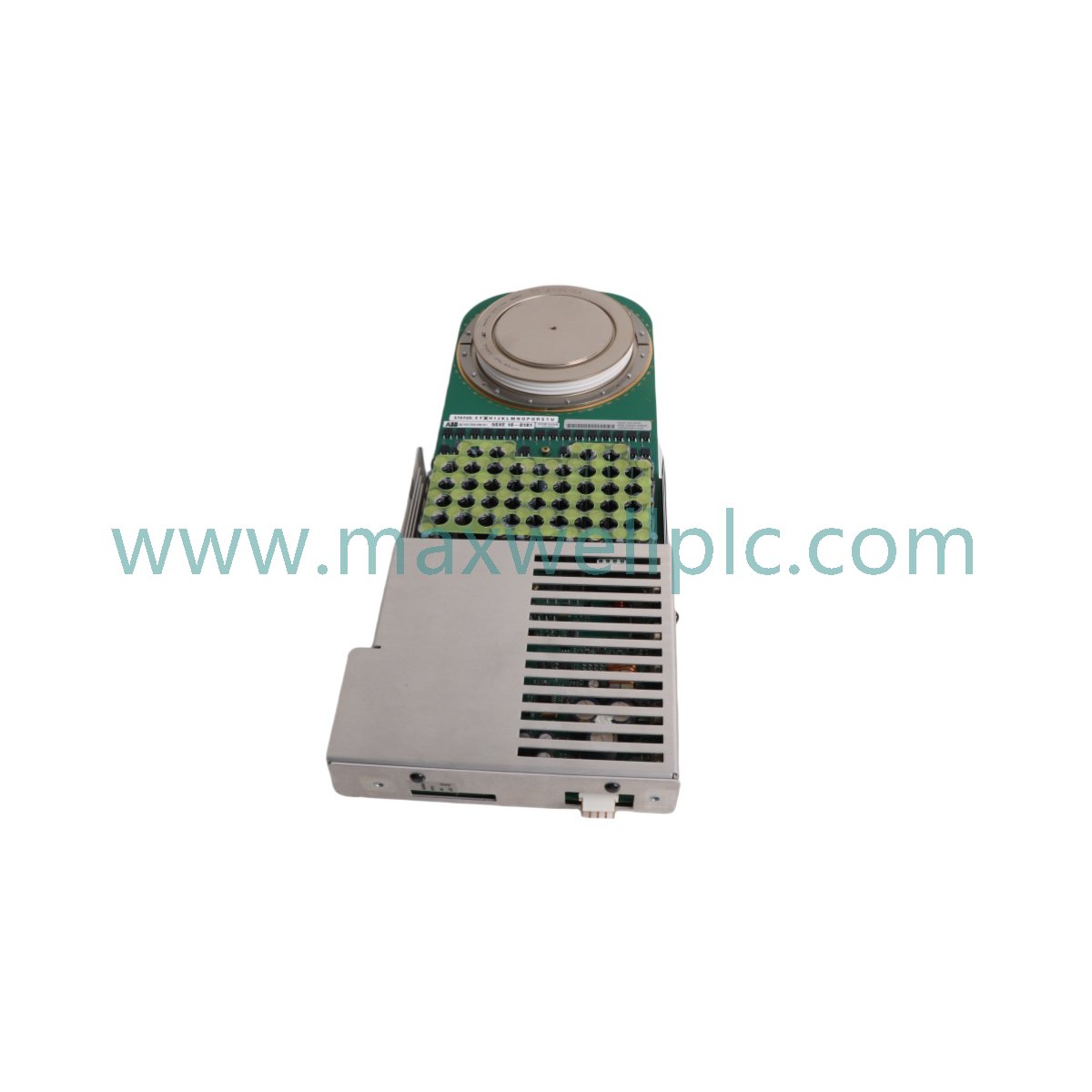

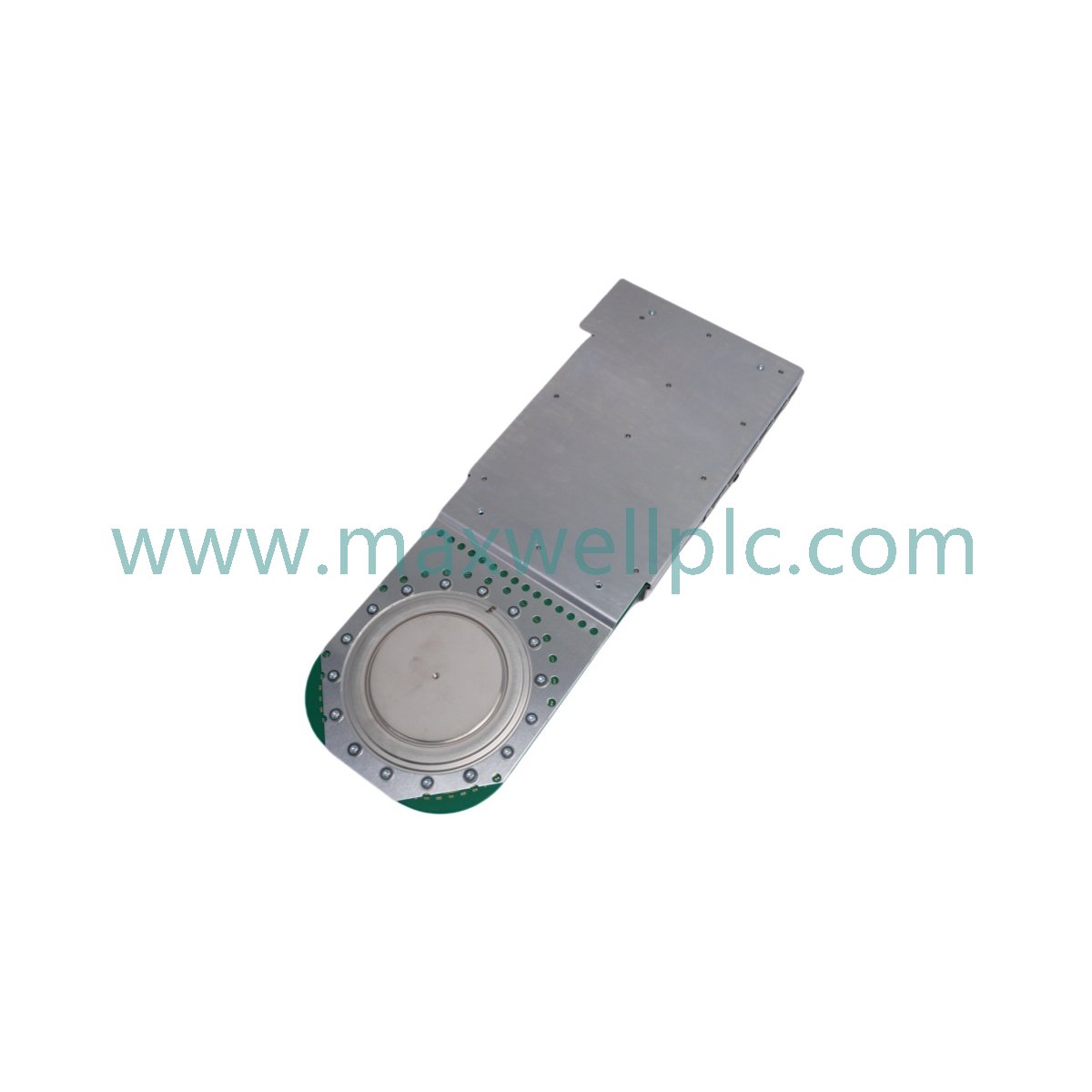

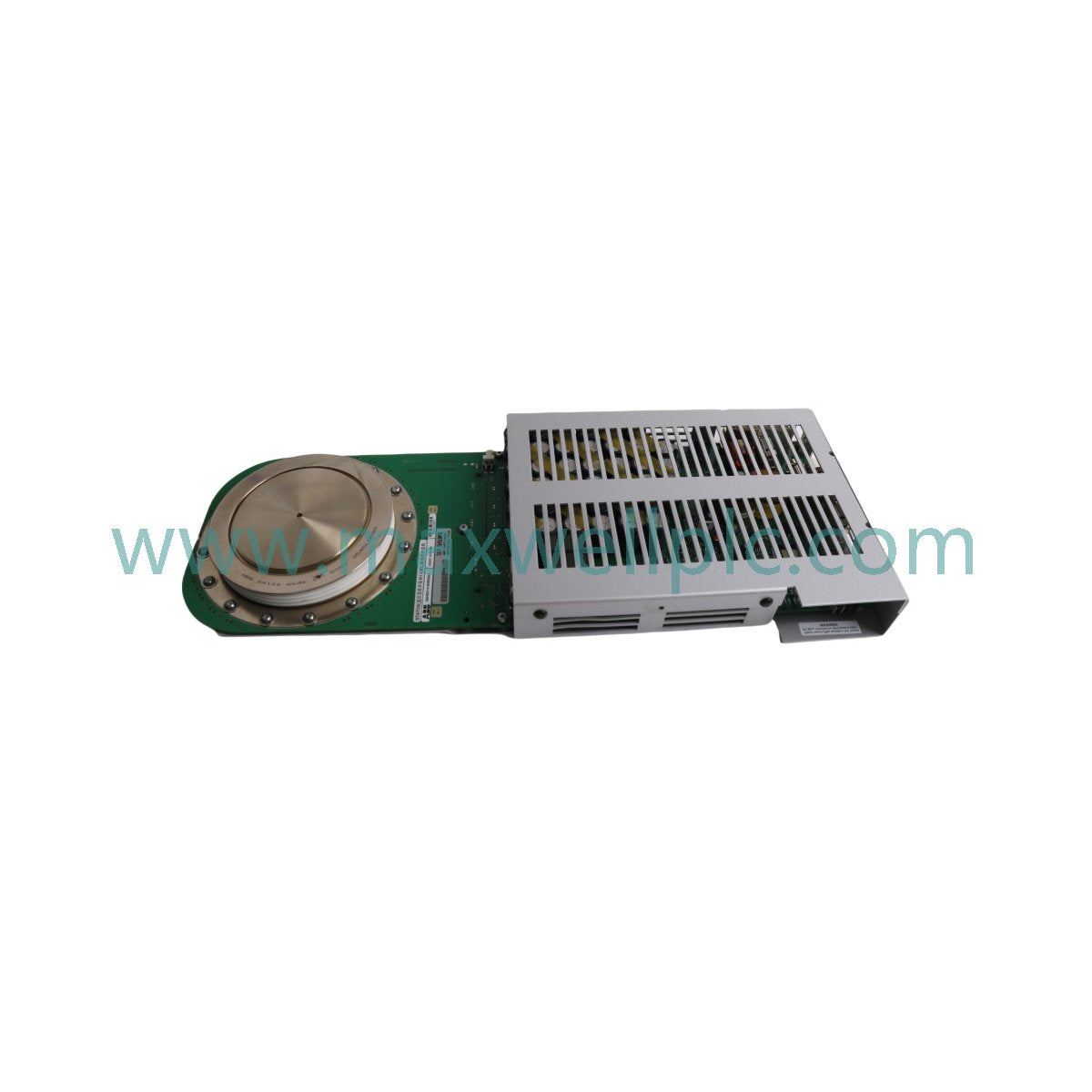

تم تكوين ABB 3BHE023784R0001 5SHY3545L0014 (وحدة IGCT 3BHE023784R0001 5SHY3545L0014) للتبديل عالي الطاقة في هياكل محركات الجهد المتوسط، ويوفر هذا المكون التنفيذ المادي المباشر لمهام تحويل الطاقة. تستخدم مكونات الأجهزة هذه تقنية الضغط لإدارة التيارات العالية والجهود العابرة، مما يسهل التحكم في الطاقة داخل مراحل معدل ومحول ACS6000.

تحديد النموذج

يمثل 3BHE023784R0001 5SHY3545L0014 مجموعة الثايرستور المتكاملة ذات البوابة المتبادلة (IGCT). تم تصميم هذه الوحدة للاندماج في مراحل طاقة معيارية، وتتطلب محاذاة ميكانيكية دقيقة وواجهة بوابة ألياف بصرية لتنشيط التشغيل.

مواصفات الأجهزة

الاتصالات الصناعية والتحكم في ABB

تستخدم وحدة IGCT واجهة تشغيل ألياف بصرية عالية السرعة، مما يضمن أداء تبديل محدد داخل حلقات التحكم في محرك الجهد المتوسط. توفر بنية الواجهة هذه مناعة كهرومغناطيسية متأصلة، وهي ضرورية لتحويل الطاقة العالية حيث يمكن أن تتداخل العابرات التبديل مع سلامة إشارة البوابة. تتوافق الوحدة تمامًا مع منطق إطلاق النار الداخلي للمحرك، مما يسهل المزامنة الدقيقة عبر مراحل الطاقة المتصلة بالتوازي لضمان توزيع تيار متوازن وتقليل التشويه التوافقي.

## معلومات الطلب

• وحدة طاقة 3BHE023784R0001 5SHY3545L0014 IGCT.

• ورقة البيانات الفنية وتعليمات المناولة.

• ملاحظة: عادة ما يتم شراء وحدات إمداد البوابة (GSU) وأجهزة التثبيت الخارجية كمكونات مميزة.

إرشادات التثبيت الميداني

التركيب

• افحص أسطح التلامس بالضغط بحثًا عن الحطام أو الأكسدة قبل التثبيت الميكانيكي.

• طبق قوة التثبيت المحددة كما هو محدد في دليل التكامل الميكانيكي لـ ACS6000 لضمان أفضل نقل حراري.

التوصيل

• وصل كابلات الألياف البصرية بواجهة تشغيل البوابة، مع التأكد من أن الموصلات نظيفة ومثبتة بالكامل.

• تحقق من الاتجاه الصحيح للوحدة بالنسبة للمشتت الحراري وواجهات قضبان التوصيل.

الأسئلة المتداولة

• س: هل هذه الوحدة قادرة على التبديل السريع؟

  ج: لا، الوحدة هي مكون أشباه الموصلات عالي الطاقة؛ يجب تفريغ أنظمة الطاقة تمامًا وتفريغ المكثفات قبل الاستبدال.

• س: هل تتطلب الوحدة دوائر تثبيط خارجية؟

  ج: تصميم الوحدة المتكامل يقلل من الجهد الزائد عند الإغلاق، مما يلغي عادة الحاجة إلى شبكات تثبيط خارجية ضخمة.

• س: كيف يتم مراقبة إشارة البوابة بحثًا عن الأعطال؟

  ج: يتم اكتشاف الأعطال بواسطة وحدة إمداد البوابة (GSU)، التي تراقب إشارة التغذية الراجعة من واجهة الألياف البصرية أثناء دورات التبديل.

• س: هل يمكن استخدام هذه الوحدة في تكوينات محرك متوازي؟

  ج: نعم، يمكن توصيل الوحدات بالتوازي، بشرط أن تتطابق في خصائص التبديل ويتم تشغيلها بشكل صحيح بواسطة منطق التحكم المركزي.

• س: ما هو تأثير تلوث موصل الألياف البصرية؟

  ج: يؤدي التلوث إلى وهن الإشارة، مما ينتج عنه تأخيرات في التشغيل أو فشل، مما قد يسبب عدم توازن التيار أو تدمير الوحدة.

• س: كيف تؤثر الدورة الحرارية على بنية الضغط؟

  ج: تم تحسين تصميم الضغط لإدارة التمدد الحراري التفاضلي، بشرط أن يظل ضغط التثبيت الميكانيكي ضمن المواصفات الاسمية.

• س: هل المزامنة الثابتة مطلوبة لهذا المكون؟

  ج: لا، الوحدة هي مكون أجهزة تبديل طاقة؛ تقتصر المزامنة الثابتة على وحدة التحكم ووحدات إمداد البوابة.

• س: هل يمكنني قياس جهد الحجب باستخدام مقياس متعدد قياسي؟

  ج: لا، لا يمكن للمقاييس المتعددة القياسية قياس سعة الحجب 4500 فولت بأمان أو بدقة؛ استخدم مجسات تفاضلية عالية الجهد ومعدات معزولة.
