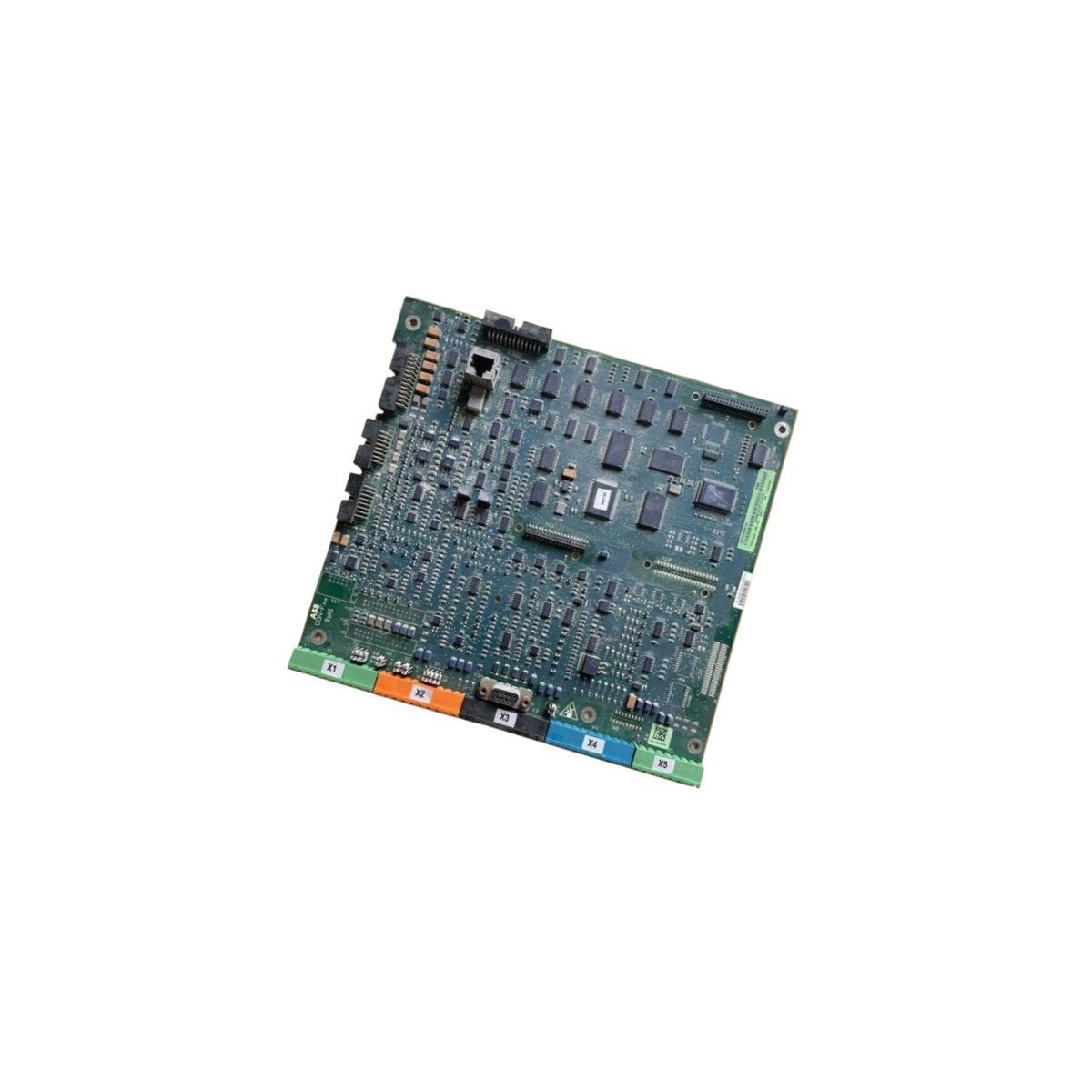

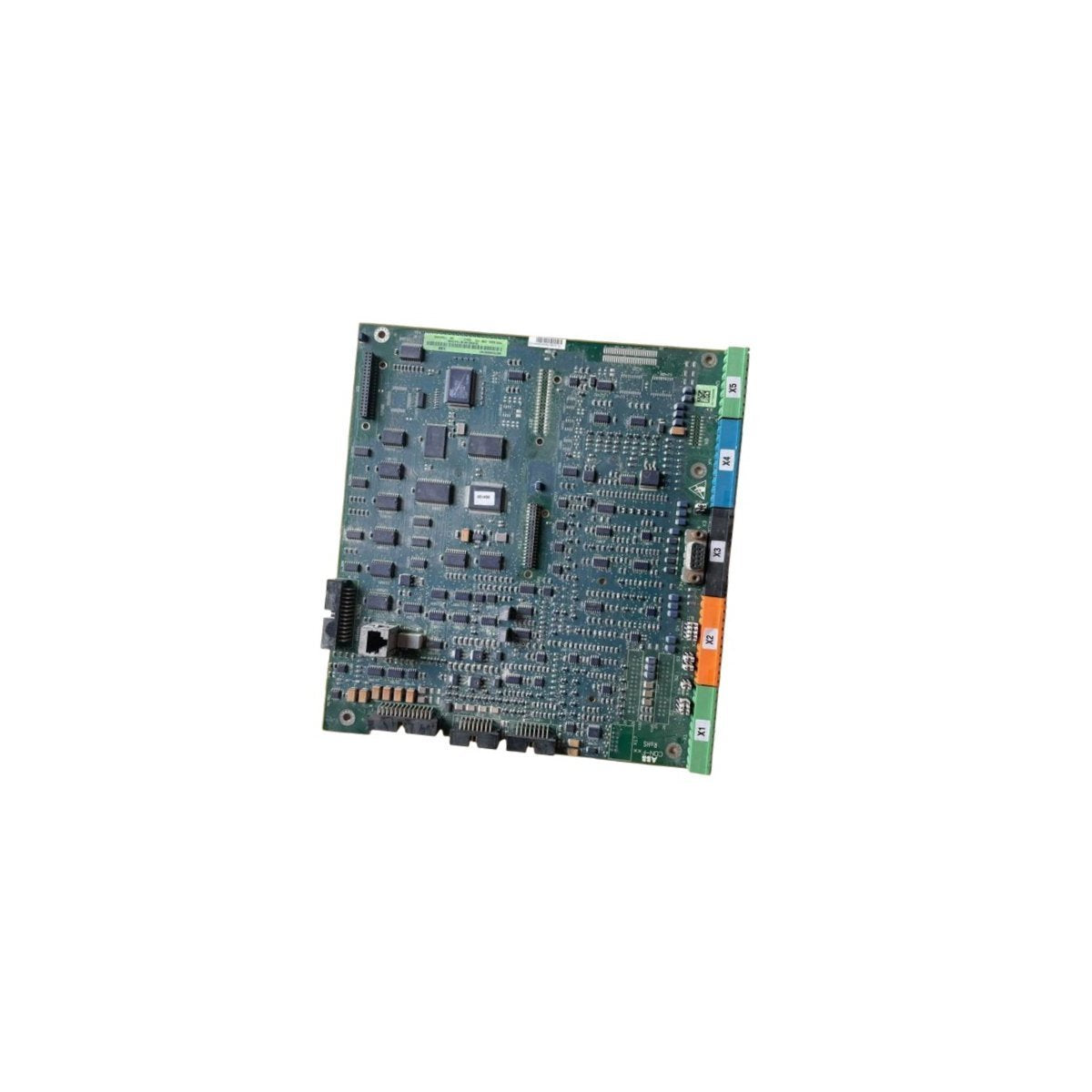

3ADT316500R1501 SDCS-CON-F01 ABB وحدة التحكم باللوحة الأم للمنظم

نظرة عامة على المنتج

تعتبر وحدة ABB SDCS-CON-F01 (3ADT316500R1501) بمثابة محور المعالجة الرئيسي واللوحة الأم للمنظم لأنظمة محركات التيار المستمر عالية الأداء. تم تصميم وحدة التحكم المركزية هذه لتنفيذ خوارزميات تحكم معقدة في الحركة، لتكون بمثابة "العقل المدبر" للمحرك من خلال تنظيم السرعة والعزم وتدفق الطاقة. من خلال معالجة التغذية الراجعة في الوقت الفعلي من المحرك وإشارات الأوامر من نظام التحكم الموزع (DCS) الإشرافي، تضمن SDCS-CON-F01 التزامن الدقيق والاستجابة الديناميكية. وهي مصممة للتعامل مع المنطق المعقد المطلوب لتحويل الطاقة الصناعية الحديثة، وتسد الفجوة بين أوامر التحكم الرقمية والتنفيذ الكهربائي عالي الطاقة.

معلمات الأجهزة والمواصفات الفنية

تم تصميم SDCS-CON-F01 بهندسة سويدية متميزة، للحفاظ على سلامة الإشارة واستقرار المنطق تحت التشغيل الصناعي المستمر.

• تسمية النموذج SDCS-CON-F01

• رقم الطلب 3ADT316500R1501

• وظيفة الوحدة لوحة التحكم الرئيسية لمنظم التيار المستمر

• جهد الإمداد 24 فولت تيار مستمر (اسمية)

• استهلاك الطاقة 10 واط إلى 25 واط حسب الحمل

• جهود المنطق دعم مزدوج المسار لدوائر داخلية 3.3 فولت و 5 فولت تيار مستمر

• التسامح الحراري التشغيل: 0 درجة مئوية إلى +60 درجة مئوية؛ التخزين: -40 درجة مئوية إلى +85 درجة مئوية

• الكتلة الفيزيائية 1.22 كجم (الوحدة بالإضافة إلى المكونات المدمجة)

• أبعاد اللوحة 24 × 19 × 5.3 سم

• الأصل السويد

• الامتثال معتمد لبيئات التشغيل الآلي الصناعية عالية الكثافة

التطبيقات الصناعية وحالات الاستخدام التشغيلية

تعد اللوحة الأم SDCS-CON-F01 مكونًا أساسيًا في القطاعات التي يكون فيها التحكم في المحركات الكبيرة ودقة العزم العالي أمرًا أساسيًا للإنتاج.

• درفلة وتجهيز المعادن تدير محركات التيار المستمر عالية العزم في مصانع الدرفلة، مما يضمن سمكًا ثابتًا للمواد من خلال تعديلات السرعة على مستوى الميلي ثانية.

• التعدين ومناولة المواد تدعم منطق التحكم لأنظمة النقل الكبيرة والرافعات، حيث يكون أداء المنظم الموثوق به ضروريًا للسلامة وإدارة الأحمال.

• صناعة الورق واللب تزامن سرعة البكرات المتعددة في آلة الورق للحفاظ على شد الشبكة ومنع تمزق المواد.

• حفر النفط والغاز ينظم سرعة وعزم أجهزة الحفر ومحطات الضخ، مما يوفر تشغيلًا مستقرًا تحت أحمال ميكانيكية متغيرة.

• صيانة المحركات القديمة تعمل كلوحة أم بديلة أساسية لتركيبات محركات التيار المستمر ABB الحالية، مما يطيل عمر البنية التحتية للطاقة الحيوية بأجهزة جديدة تمامًا.
