نظرة عامة على المنتج

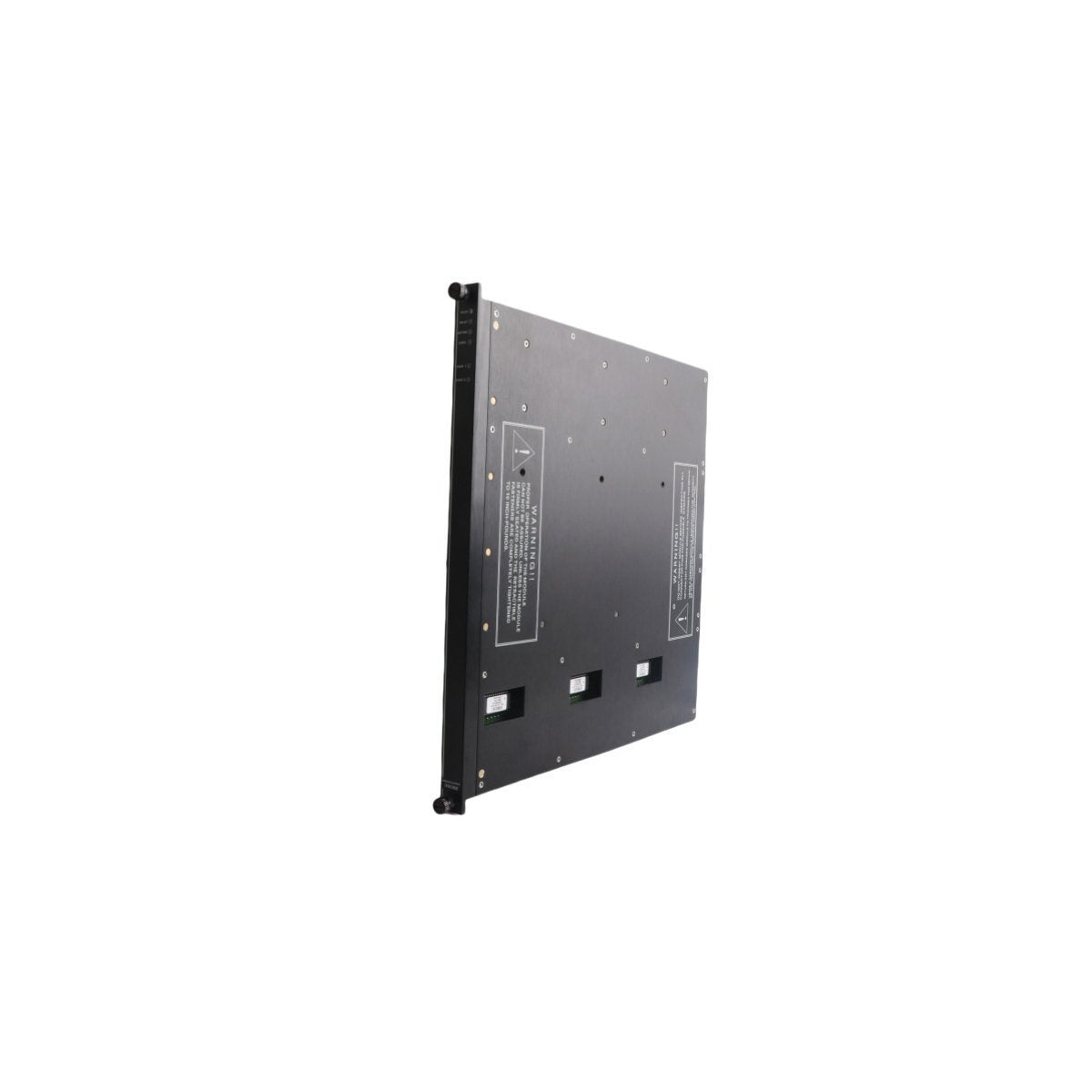

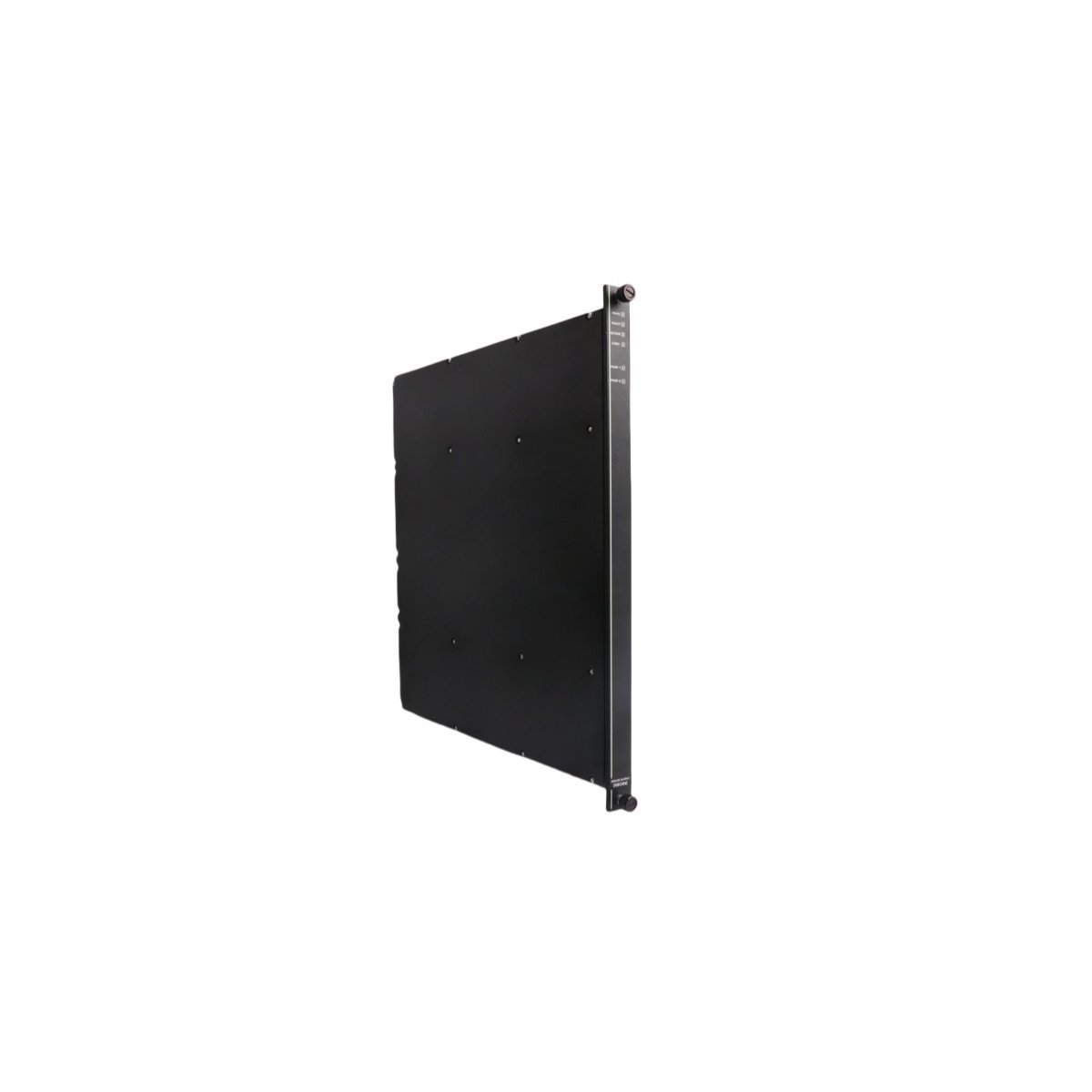

Triconex 3806E هو وحدة خرج تناظري عالية الأداء مصممة لنظام Tricon™ للأجهزة الآمنة (SIS). توفر هذه الوحدة تحكمًا دقيقًا لعناصر التحكم النهائية — مثل الصمامات والمشغلات التعديلية — ضمن بنية ثلاثية التكرار المعياري (TMR). صُممت 3806E خصيصًا للحفاظ على التشغيل المستمر في الحلقات الحساسة للسلامة، وتتميز بفلتر HART مخصص بتقييم SIL 3 لضمان اتصال نظيف مع أجهزة الحقل الذكية. باستخدام التصويت ثلاثي القنوات والعزل الكهربائي الشامل، تلغي الوحدة نقاط الفشل الفردية، مما يضمن بقاء نقاط الضبط التناظرية الحرجة مستقرة ودقيقة حتى في حالة تدهور المكونات الداخلية.

البنية التحتية للأجهزة وإمكانيات الإشارة

• تسمية الوحدة 3806E

• هندسة التكرار تكرار معياري ثلاثي (TMR) لإخراج مقاوم للأخطاء

• نطاقات إشارة الخرج تدعم حلقات 4–20 مللي أمبير القياسية وإشارات عالية المدى 20–320 مللي أمبير

• نطاقات الجهد قابلة للتكوين من قبل المستخدم لعمليات 0–5 فولت، 0–10 فولت، و 0–20 مللي أمبير

• تقييم الدقة خرج عالي الدقة معاير بدقة $\pm0.1\%$

• حماية العزل عزل جلفاني فردي بين القنوات والمدخل/المخرج

• السلامة المدمجة فلتر HART مدمج بتقييم SIL 3 لشفافية الأداة

• مجموعة التشخيص مراقبة ذاتية في الوقت الفعلي مع تنبيه استباقي للأخطاء

• الشكل المادي 2.2 سم × 40.7 سم × 39.8 سم

• وزن الوحدة 2.16 كجم

• حالة دورة الحياة نشط (يدعم أنظمة Tricon الناضجة والقديمة)

• أصل التصنيع الولايات المتحدة الأمريكية

بيئات التشغيل الحرجة

تعد وحدة 3806E ضرورية للتطبيقات التي يمكن أن يؤدي فيها انجراف الإشارة التناظرية أو فشلها إلى عواقب وخيمة:

التحكم في صمامات التعديلتنظيم معدلات التدفق الدقيقة في خطوط أنابيب الغاز عالية الضغط والمفاعلات الكيميائية. تضمن بنية TMR للوحدة بقاء موضع الصمام دون تغيير حتى إذا فشل أحد المعالجات الداخلية الثلاثة.

تنظيم سرعة التوربيناتالتفاعل مع أنظمة الحاكم في محطات الطاقة الحرارية والنووية. تتيح الاستجابة عالية السرعة ودقة $\pm0.1\%$ التحكم المستقر في سرعة الدوران تحت الأحمال الكهربائية المتغيرة.

وظائف الأجهزة الآمنة بالمصافيالتحكم في حقن البخار وصمامات التبريد في حالات الطوارئ حيث قد يؤدي الفشل في الاستجابة بشكل صحيح إلى تجاوز العملية. يسمح فلتر HART المدمج لفرق الصيانة بالتحقق من صحة الصمام دون فصل حلقة السلامة.

أنظمة الإغلاق في حالات الطوارئ (ESD)الحفاظ على حالة الخرج لعناصر التحكم النهائية في منصات النفط البحرية، حيث تحمي البنية المقواة الدوائر الداخلية من الاهتزاز والضغط الحراري.

تعديل الأتمتة الصناعيةبمثابة بديل عالي التكامل لأنظمة Triconex القديمة، مما يسمح للمحطات بالحفاظ على شهادة السلامة الخاصة بها (SIL 3) مع استخدام الأسلاك والتجهيزات الميدانية الموجودة.
