وحدة خرج تناظري 3805E Triconex TMR بـ 8 قنوات 4-20mA

وحدة الخرج التناظري 3805E طراز Triconex TMR بثماني قنوات 4-20mA

Triconex

وحدة الخرج التناظري 3805E طراز Triconex TMR بثماني قنوات 4-20mA

SKU: 3805E

In Stock

الأبعاد: 2.1 × 40.2 × 39.8 سم
بلد المنشأ: USA
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

Categories : شنايدر إلكتريك, كل المنتجات

Tags : 3800 Series, 3805E, 4-20mA Output, Analog Output Card, Analog Output Module, Safety Instrumented System, TMR Module, Tricon System, Triconex Tricon System

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

نظرة عامة على المنتج

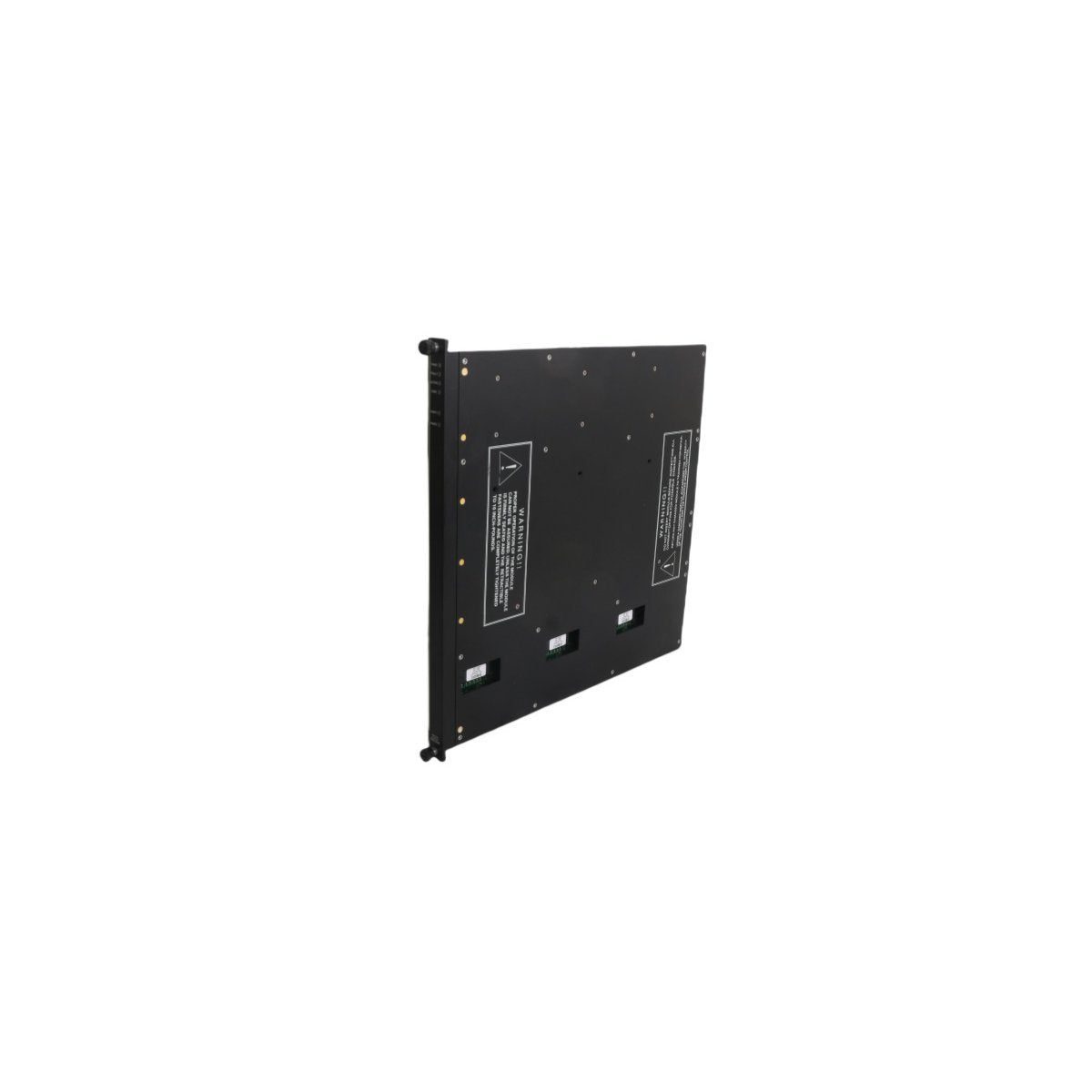

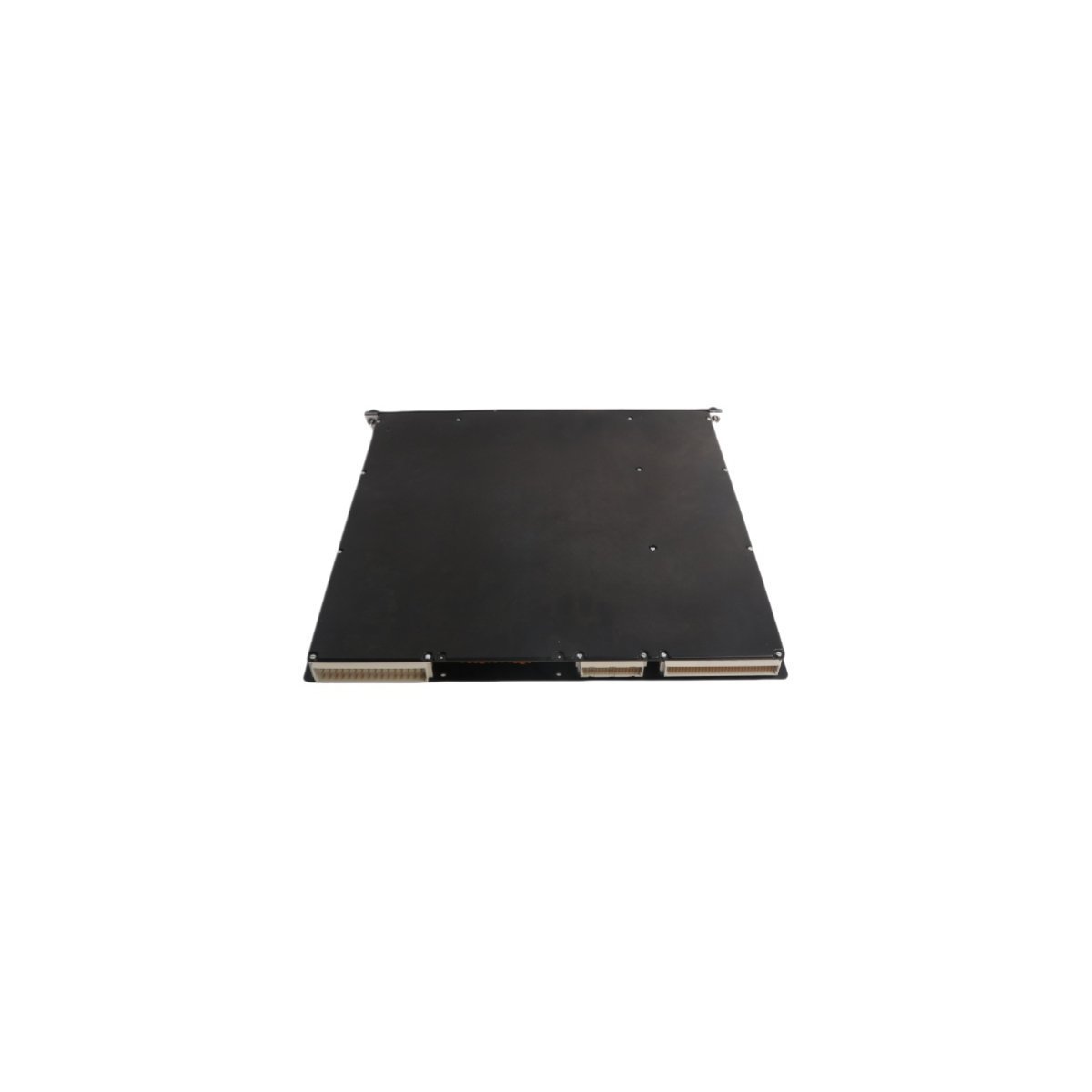

وحدة Triconex 3805E هي وحدة خرج تناظري (AO) عالية التكامل مصممة خصيصًا لهندسة التكرار المعياري الثلاثي (TMR) لنظام سلامة Tricon. توفر هذه الوحدة 8 قنوات مستقلة من إشارات تيار 4-20 مللي أمبير، وتستخدم بشكل أساسي لتشغيل عناصر التحكم النهائية مثل صمامات التحكم، والمشغلات، ومحركات الأقراص متغيرة السرعة. من خلال تنفيذ عملية تصويت مستمرة "اثنين من ثلاثة" (2oo3) عبر ثلاث دوائر داخلية معزولة، تضمن الوحدة 3805E بقاء إشارات الأوامر دقيقة حتى في حالة حدوث عطل في الأجهزة الداخلية. إنها مكون حاسم لأنظمة الأمان المزودة بأجهزة (SIS) التي تتطلب تحكمًا تناظريًا عالي التوفر حيث يمكن أن يؤدي انحراف الإشارة إلى عدم استقرار العملية أو ظروف خطرة.

بنية الأجهزة ومقاييس الأداء

تستخدم الوحدة 3805E تصميمًا متطورًا مقاومًا للأخطاء لتوفير مراقبة حلقات التغذية الراجعة وعزلًا جلفانيًا كاملاً لكل قناة إخراج.

قنوات الإخراج: 8 نقاط، معزولة وغير مشتركة
نطاق الإشارة: 4-20 مللي أمبير تيار مستمر قياسي (حتى 20 مللي أمبير كحد أقصى)
منطق التكرار: التكرار المعياري الثلاثي (TMR) مع تصويت الإخراج المستند إلى الأجهزة
دقة الإخراج: عادة 0.25% من المقياس الكامل
وظائف التشخيص: تحقق شامل من حلقات التغذية الراجعة للإخراج واكتشاف الدائرة المفتوحة
طاقة العزل: 1,500 فولت تيار مستمر (من الحقل إلى المنطق)

المواصفات الهندسية	التفاصيل الفنية
رقم الموديل	3805E
كتلة المكونات	2.14 كجم
أبعاد الوحدة	2.1 × 40.2 × 39.8 سم
الشركة المصنعة	Triconex (شنايدر إلكتريك)
سلامة الأمان	قادرة على SIL 3
بلد التصنيع	الولايات المتحدة الأمريكية

الانتشار الاستراتيجي وأدوار العمليات

يتم نشر الوحدة 3805E في الحلقات الصناعية الحيوية حيث يكون التحكم التناظري المستمر والدقيق إلزاميًا للسلامة وكفاءة الإنتاج.

تحديد موضع الصمام الحرجفي مفاعلات البتروكيماويات عالية الضغط، تدير الوحدة 3805E محددات موضع صمامات التفريغ والتحكم في حالات الطوارئ. تمنع بنية TMR الخاصة بها حركة الصمامات غير المقصودة أثناء تغيرات الأجهزة، مما يضمن بقاء العملية ضمن حدود السلامة المحددة.

تعديل وقود الموقدفي غلايات مرافق توليد الطاقة، توفر هذه الوحدة إشارات 4-20 مللي أمبير المطلوبة للتحكم الدقيق في نسبة الوقود إلى الهواء. تضمن الوحدة 3805E أن يحافظ نظام إدارة الموقد (BMS) على احتراق مستقر حتى لو واجهت إحدى قنوات المعالجة الداخلية خطأً.

التحكم في اندفاع الضاغطتعد الاستجابة العالية وقدرات التشخيص في الوحدة 3805E مناسبة للتحكم في صمامات منع الاندفاع في الضواغط الطاردة المركزية الكبيرة. تضمن التغذية الراجعة التناظرية الدقيقة حماية هذه الأصول باهظة الثمن من التلف الميكانيكي الناجم عن تذبذبات الضغط.

حقن الماء والمواد الكيميائيةتستخدم في تطبيقات معالجة المياه أو الجرعات الكيميائية، تنظم الوحدة 3805E سرعة مضخات الجرعات. تحدد تشخيصاتها الذاتية الصارمة انقطاعات الكابلات أو فشل الحمل على الفور، مما يمنع عدم التوازن الكيميائي الخطير في تدفق العملية.
