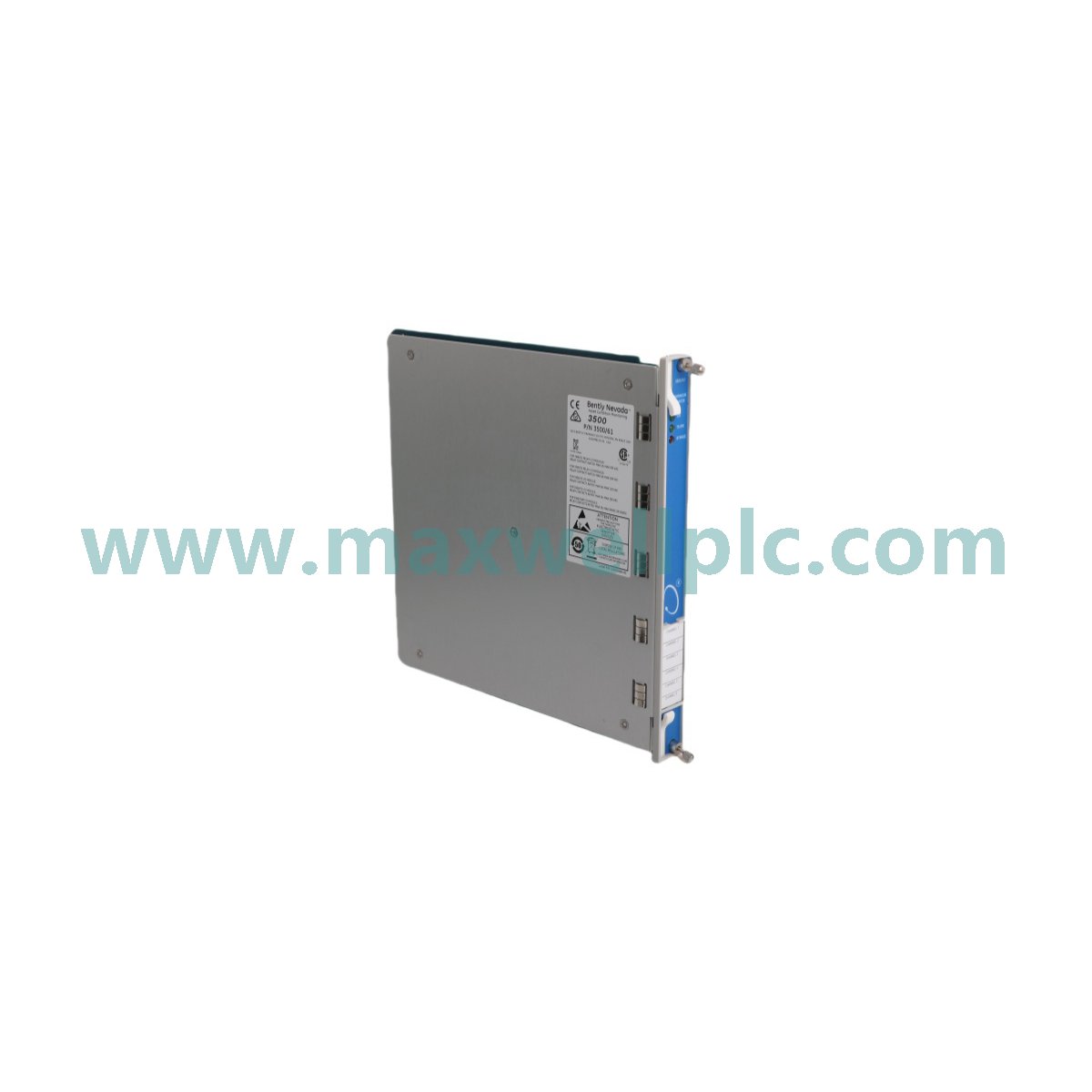

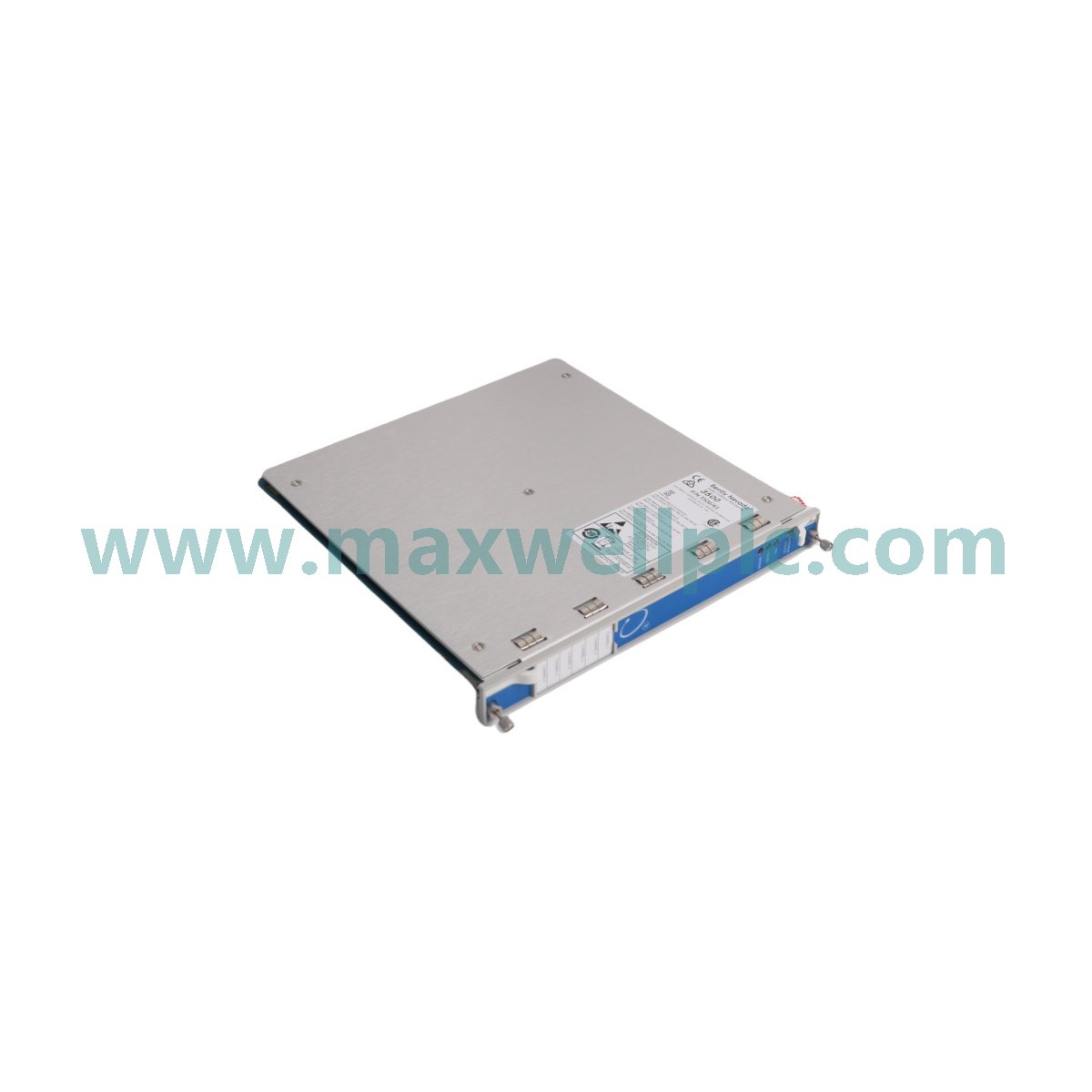

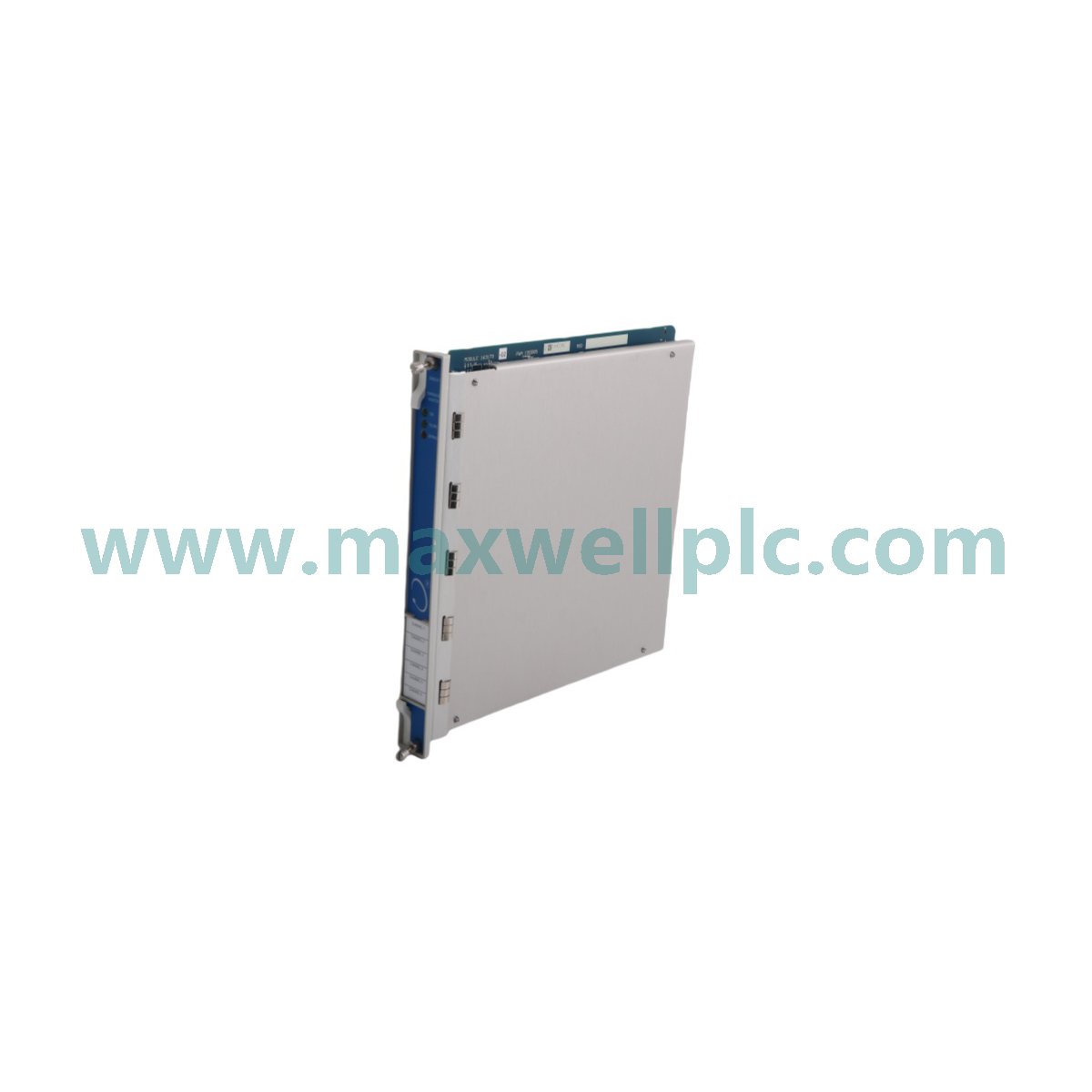

3500/61 163179-02 جهاز مراقبة درجة الحرارة من بنتلي نيفادا من السلسلة 3500
-
الأبعاد: 2.5 × 25 × 24 سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
يعمل Bently Nevada 3500/61 163179-02، والمدرج أيضًا في الكتالوج باسم مراقب درجة الحرارة 3500/61، كمكون أجهزة مخصص للحصول على درجة الحرارة متعددة القنوات وتنفيذ الإنذار ضمن منصات رفوف السلسلة 3500.
مصفوفة تكوين النموذج
وحدة المراقبة 163179-02 (3500/61) هي وحدة مراقبة ذات 6 قنوات. يشير هذا اللاحقة المحددة إلى تكوين يتميز بعزل TC، مما يوفر عزل جهد من قناة إلى قناة للتخفيف من تداخل الوضع الشائع في دوائر قياس درجة الحرارة الحساسة.
مواصفات الأجهزة
| المعلمة | المواصفات |
| النموذج | 163179-02 (3500/61) |
| العلامة التجارية | Bently Nevada |
| الأصل | الولايات المتحدة الأمريكية |
| الوزن | 0.8 كجم |
| أبعاد الشحن | 2.5 × 25.0 × 24.0 سم |
| درجة حرارة التشغيل | -30 درجة مئوية إلى +65 درجة مئوية |
| استهلاك الطاقة | 7.2 واط (حد أقصى) |
| القنوات | 6 |
المراقبة الميكانيكية وتكامل TSI
في تطبيقات المراقبة الميكانيكية، تدعم هذه الوحدة معالجة الإشارات المتكررة لتقييم ديناميكيات الدوار. عند استخدامها بالاقتران مع محولات الاهتزاز، توفر بيانات درجة الحرارة من 3500/61 سياقًا أساسيًا لحسابات تمدد الدوار والانجراف الحراري. تحافظ الوحدة على سلامة الإشارة من خلال الالتزام الصارم بمتطلبات مقاومة الإدخال، مما يضمن عمل مستشعرات المزدوجة الحرارية و RTD ضمن منحنيات الاستجابة الخطية الخاصة بها. يعد العزل من قناة إلى قناة إلزاميًا في الأنظمة التي تتطلب قمع التداخل لمنع حلقات الأرض التي قد تؤدي بخلاف ذلك إلى تحريف منطق تعويض الاهتزاز القائم على درجة الحرارة.
معلومات الطلب
-
وحدة مراقبة درجة الحرارة 3500/61
-
وحدة الإدخال/الإخراج (متوافقة مع المدخلات المعزولة حرارياً)
-
ترخيص برنامج التكوين
-
ملاحظة: تحقق من أن وحدة الإدخال/الإخراج المرتبطة تدعم نوع المستشعر المقصود (RTD مقابل المزدوجة الحرارية)
إرشادات التركيب الميداني
-
تركيب الوحدة: أدخل الوحدة في فتحة رف 3500، مع التأكد من محاذاة مسامير اللوحة الخلفية بشكل صحيح. أحكم تثبيت مزاليج اللوحة الأمامية لضمان الاستمرارية الكهربائية.
-
الأسلاك: استخدم كابلات مجدولة محمية لجميع مدخلات المستشعر. قم بتوصيل الدروع في طرف التأريض الآمن للرف للحفاظ على عزل كهربائي فعال.
-
التكوين: استخدم برنامج تكوين رف 3500 لتحديد نقاط ضبط الإنذار ونوع القناة (RTD أو TC) قبل تمكين مدخلات المستشعر.
-
فحص العزل: بالنسبة لإصدار 163179-02، تحقق من عدم تجاوز حاجز العزل عن طريق التلامس العرضي للهيكل أثناء توصيل الأسلاك في الموقع.
الأسئلة المتداولة
-
هل تدعم الوحدة التبديل السريع؟
نعم، يمكن إزالة أو إدخال الوحدة 3500/61 في الرف بينما يكون النظام قيد التشغيل، بشرط أن تدعم اللوحة الخلفية للرف إدخال الوحدة النشط.
-
كيف يتم إدارة نقاط ضبط الإنذار؟
يتم برمجة نقاط ضبط الإنذار عبر برنامج تكوين الرف وتخزينها في ذاكرة الوحدة غير المتطايرة للتنفيذ على مستوى الوحدة.
-
ما هو أقصى جهد عزل لهذا النموذج؟
يوفر الإصدار المعزول حرارياً 250 فولت تيار مستمر عزلًا من قناة إلى قناة، مما يحمي قنوات الإدخال من اختلافات الجهد العابر.
-
هل يمكن تكوين قناة واحدة لنوع مستشعر مختلف عن الآخرين؟
نعم، يمكن تكوين القنوات الفردية بشكل مستقل لأنواع RTD أو المزدوجة الحرارية المحددة بناءً على قائمة الإدخال المدعومة بالوحدة.
-
هل توفر الوحدة مؤشر حالة؟
تتضمن اللوحة الأمامية مؤشرات LED لـ "موافق" و "TX/RX" وحالات الإنذار، مما يوفر تشخيصًا محليًا دون الوصول إلى برنامج خارجي.
-
هل خرج المسجل تناظري أم رقمي؟
يوفر خرج المسجل إشارة تناظرية متناسبة (عادة 4-20 مللي أمبير) لكل قناة للتفاعل مع أجهزة DCS أو تسجيل البيانات الخارجية.
-
كيف يتم مزامنة الوحدة مع الرف؟
تتصل الوحدة عبر ناقل اللوحة الخلفية 3500 لمزامنة توقيت البيانات وحالة الإنذار مع مكونات الرف الأخرى.
-
ماذا يعني حالة "غير موافق"؟
يشير عطل "موافق" إلى سلك مستشعر مكسور أو إشارة خارج النطاق أو عطل في الدائرة الداخلية للوحدة يمنع الحصول على البيانات بدقة.
