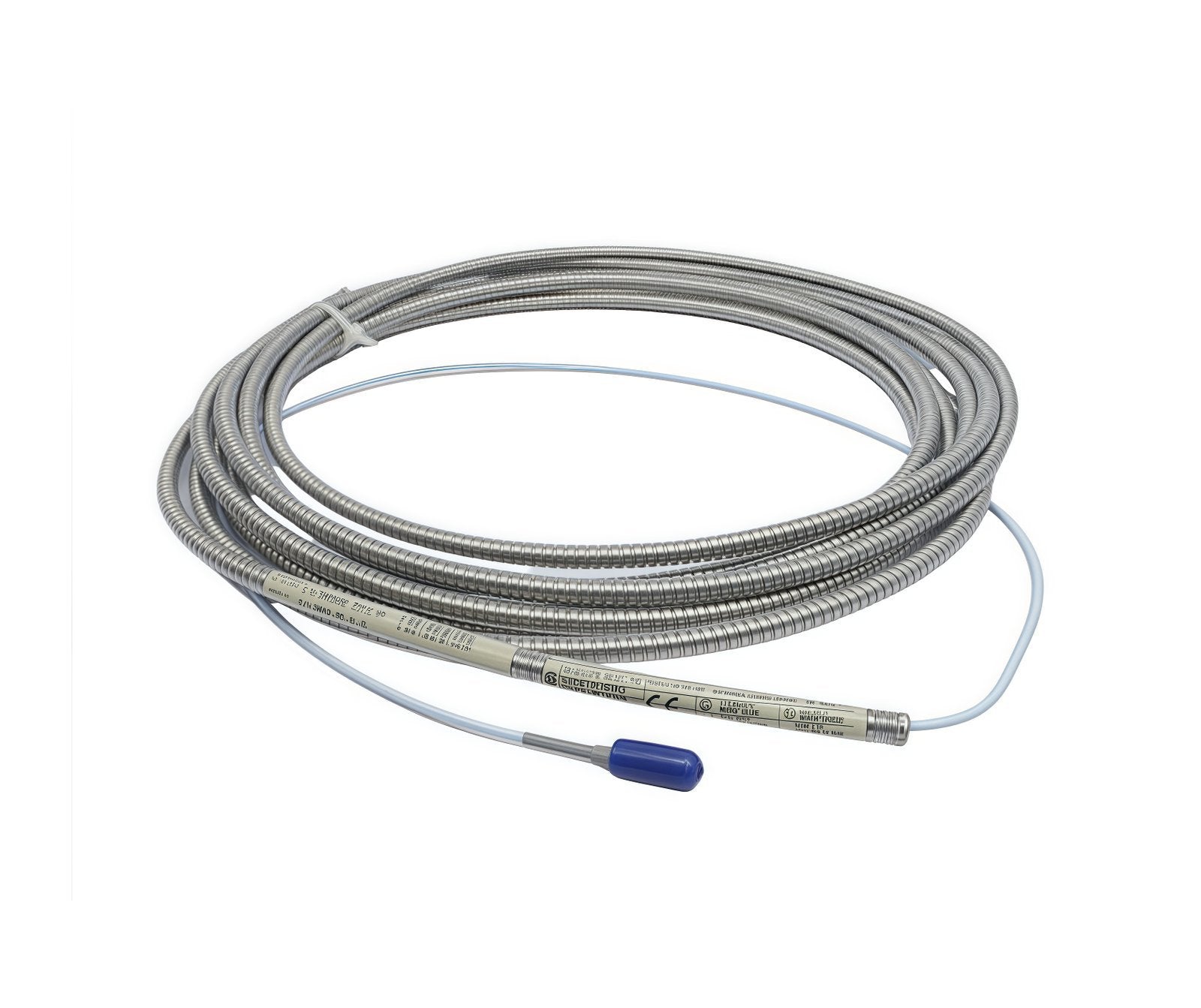

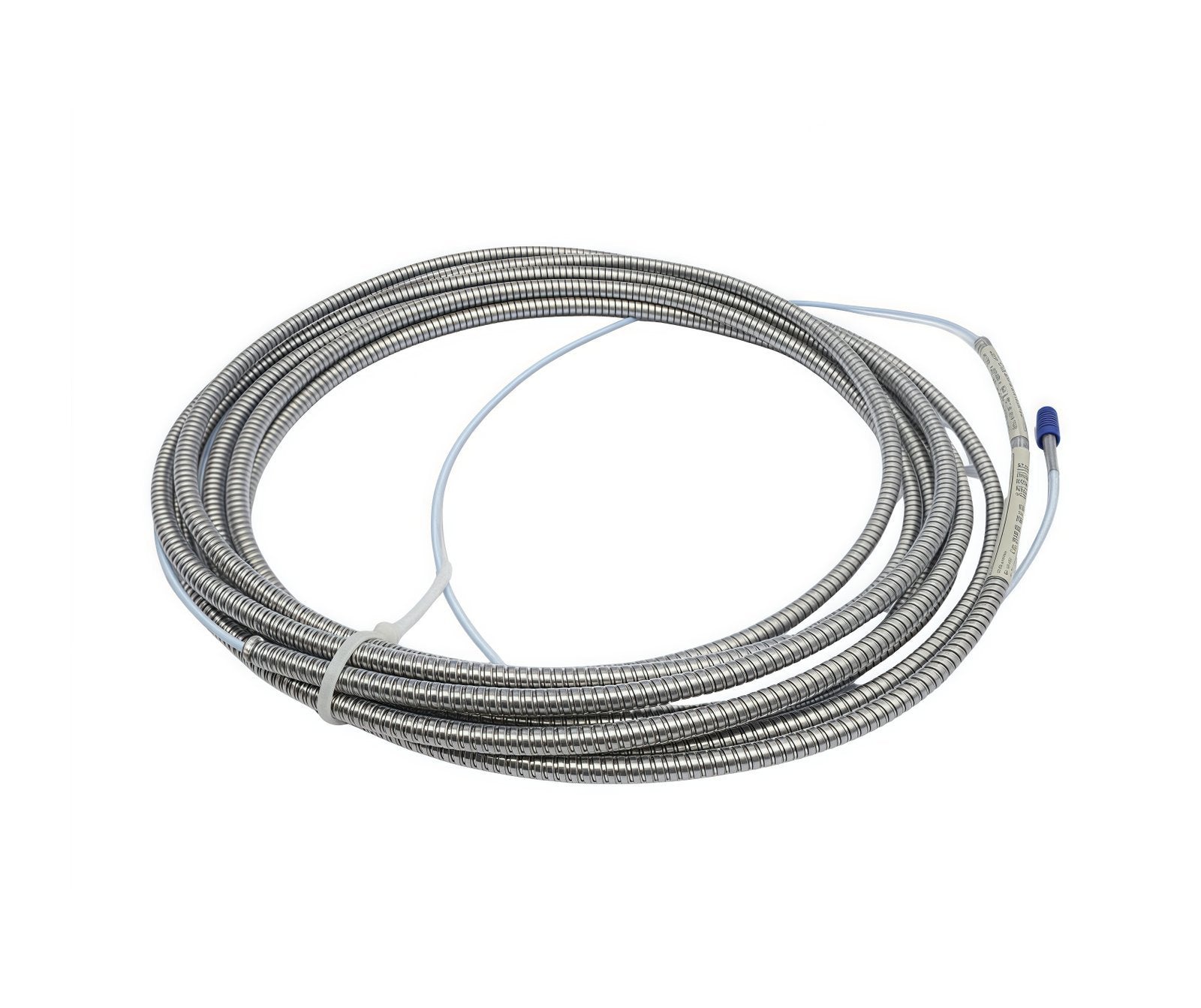

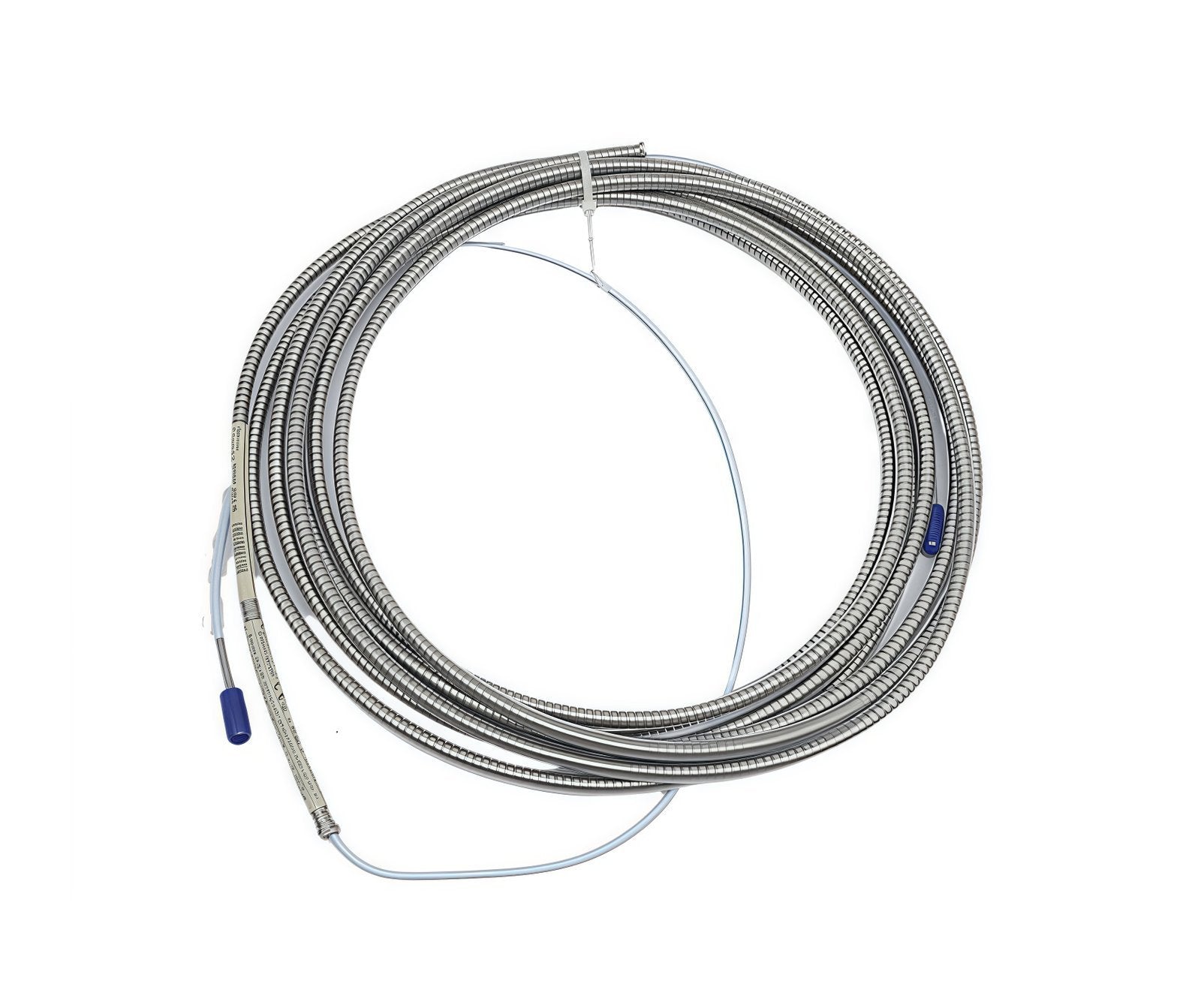

يعمل كابل التمديد Bently Nevada 330930-065-01-CN، والذي يُفهرس أيضًا باسم 330930، كمكون مادي مخصص لنقل الإشارات الكهربائية عالية التردد ضمن منصات محولات القرب 3300 NSv. يقوم جزء الكابل المحوري بربط الوصلة المادية بين مسبار القرب 3300 NSv ومستشعر Proximitor 3300 NSv، مع الحفاظ على مقاييس المعاوقة الدقيقة المطلوبة لنقل إزاحة العمود والاهتزازات بدون تلامس دون تشويه الطور.

مصفوفة تكوين مفتاح الخيار

• 330930: نموذج أساسي لكابل تمديد 3300 NSv.

• -065: خيار طول الكابل الذي يشير إلى 6.5 م (21.3 قدم).

• -01: خيار تدريع الكابل الذي يشير إلى تدريع مضفر من الفولاذ المقاوم للصدأ فوق الغلاف المحوري.

• -CN: خيار موافقة الوكالة الذي يحدد شهادات المناطق الخطرة القياسية للأسواق الصينية (Ex nA/Ex ia).

مواصفات تجميع الكابلات

قياس مسبار التيار الدوامي ونقل الإشارة

يحدد التصميم المادي والسعوي المحدد للخط المحوري 330930 إجمالي معاوقة الحلقة، مما يحدد دقة قياس مسبار التيار الدوامي للنظام. عند دمج هذا الخط بطول 6.5 متر مع مسبار 3300 NSv بطول 1.0 متر، فإنه يشكل تكوين نظام معاير بطول 7.5 متر ضروري للتحقق الصحيح من جهد الفجوة (أهداف -10 VDC). يحافظ الحفاظ على سعة حلقة ثابتة على تجنب توهين الإشارة عند ترددات الموجة الحاملة العالية، مما يؤكد أن تتبع ديناميكيات الدوار للأهداف الصغيرة لا يعوقه شيء ويلبي معايير قمع التداخل تحت قيود توجيه المستشعرات المتوازية.

مخزون حزمة المشتريات

• واحد (1) تجميع كابل تمديد Bently Nevada 330930-065-01-CN 3300 NSv

• اثنين (2) من أكمام حماية الموصلات المصنوعة من السيليكون القابلة للإزالة

• شهادة تحقق من المصنع تؤكد السعة الأساسية ومعلمات العزل العازل

إرشادات التركيب الميكانيكي وتوصيل الكابلات

• قم بتوجيه الغلاف المدرع المصنوع من الفولاذ المقاوم للصدأ المضفر على طول إطارات الماكينة الهيكلية باستخدام مشابك الكابلات المعزولة لتجنب الانحناءات الحادة التي تشوه التباعد المحوري الداخلي.

• قم بتقييد انحناءات مسار الكابل بحد أدنى لنصف قطر الانحناء المادي يبلغ 25 مم لمنع التصدع الهيكلي للطبقة العازلة الداخلية من الفلوروبوليمر.

• ادفع ولف موصلات ClickLoc المحورية المصغرة بإحكام في منافذ المسبار والمستشعر المطابقة حتى يحدث ارتباط ميكانيكي إيجابي.

• قم بتحريك أكمام الحماية المصنوعة من السيليكون المتوفرة فوق واجهات التوصيل المحورية المكشوفة لحمايتها من الماء والزيت والملوثات المحمولة جوًا.

• حافظ على درع كابل التمديد معزولًا تمامًا عن إطارات الآلة المحلية، مع توجيه درع الحلقة الهيكلية إلى الأرض فقط عند طرف اللوحة الأمامية لحامل الأجهزة الرئيسي.

إطار العمل اللوجستي ومعالجة البضائع

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، يتم الإرسال عبر قنوات الشحن الدولية الممتازة التي تتعامل معها شركات DHL أو FEDEX أو UPS. يتم تعبئة التجميعات السلبية داخل صفائح تغليف صناعية مانعة للكهرباء الساكنة ومقاومة للرطوبة لحماية أطراف الموصلات من التآكل. تستخدم حاويات الشحن الخارجية كرتونات صناعية سميكة الجدران معبأة بحشوات رغوية ممتصة للصدمات للحفاظ على معلمات المعايرة الكهربائية للمصنع أثناء دورات النقل.

الأسئلة الشائعة في الهندسة التقنية

س: هل يمكن توصيل كابل التمديد 3300 NSv هذا بطول 6.5 متر أو قصه في الموقع للتكيف مع تخطيطات القنوات القصيرة؟

ج: لا. يؤدي توصيل أو تغيير الطول الفعلي للكابل المحوري إلى تغيير السعة والمعاوقة الكلية للحلقة. يؤدي القيام بذلك إلى إبطال مصفوفة قياس مسبار التيار الدوامي في المصنع، مما يجعل المعايرة الدقيقة مستحيلة ويسبب أخطاء هائلة أثناء التحقق من جهد الفجوة.

س: هل كابل التمديد 3300 NSv هذا متوافق مع مستشعر القرب القياسي 3300 XL 8 مم؟

ج: لا. تعمل سلسلة 3300 NSv على معلمات ضبط كهربائية مميزة مقارنة بسلسلة 3300 XL. يؤدي خلط المكونات عبر السلاسل إلى المساس بمعايرة حلقة المستشعر ويتسبب في إشارة وحدة التحكم إلى خطأ "غير موافق" ثابت في النظام.

س: هل يمكن لهذا الكابل المدرع تحمل الغمر المستمر في بيئات زيت التشحيم تحت الضغط؟

ج: يوفر غلاف الفلوروبوليمر مقاومة كيميائية لمواد التشحيم الصناعية. ومع ذلك، للغمر المستمر تحت الضغوط الثابتة العالية، يجب أن تكون الموصلات موجودة خارج حدود السائل، أو محاطة بوصلات طرفية مانعة للزيت لمنع هجرة السوائل على المدى الطويل إلى اللب المحوري.
