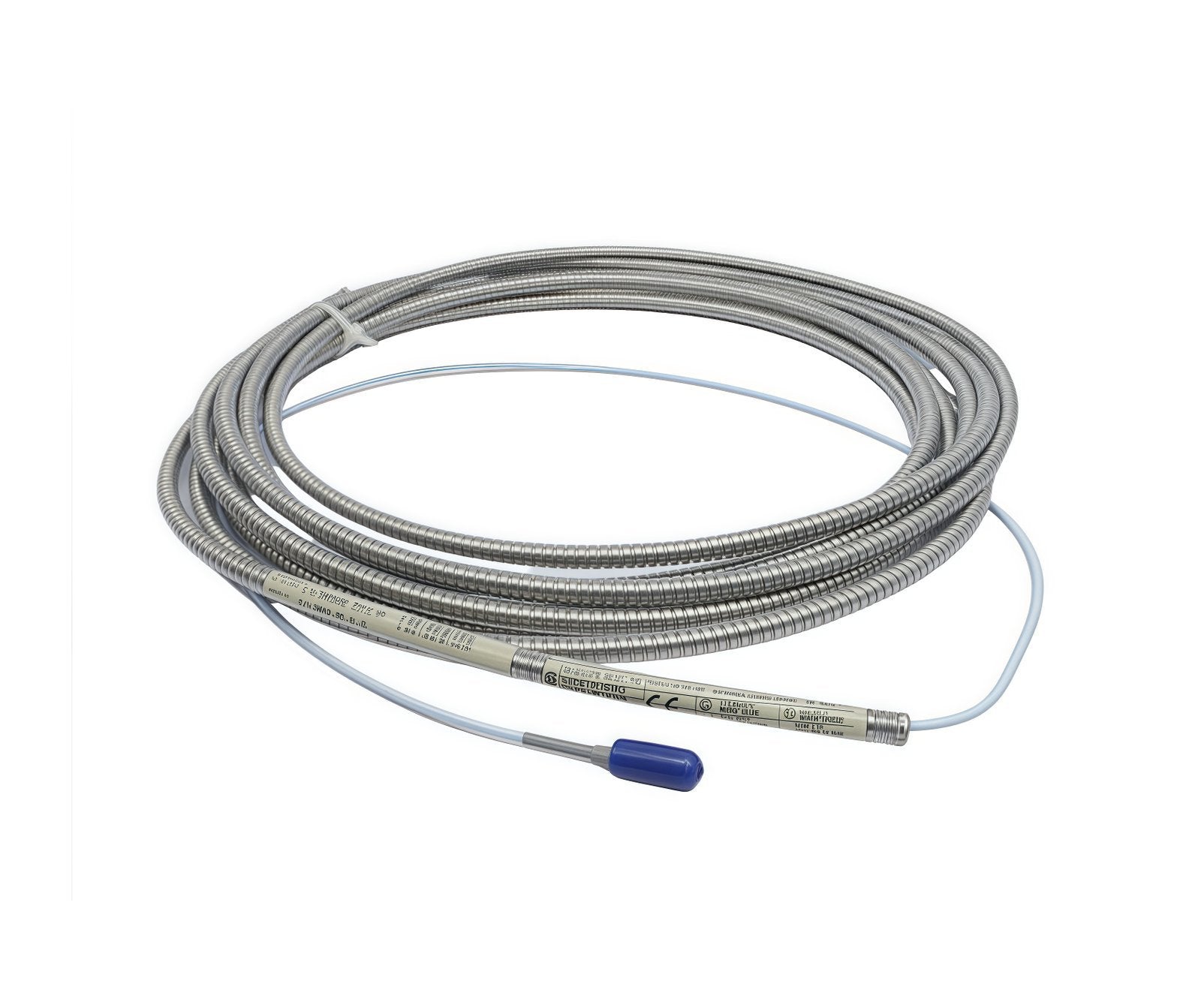

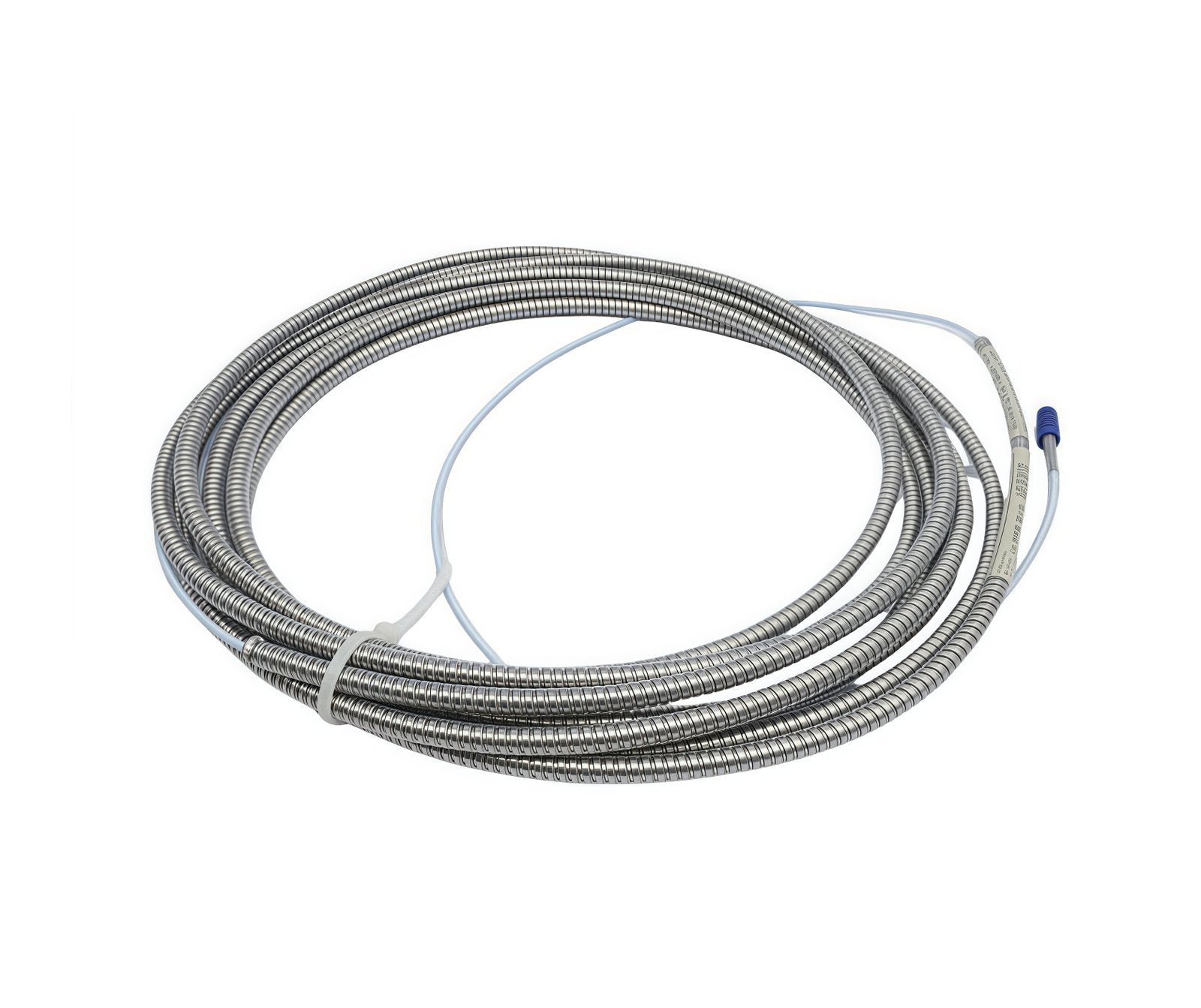

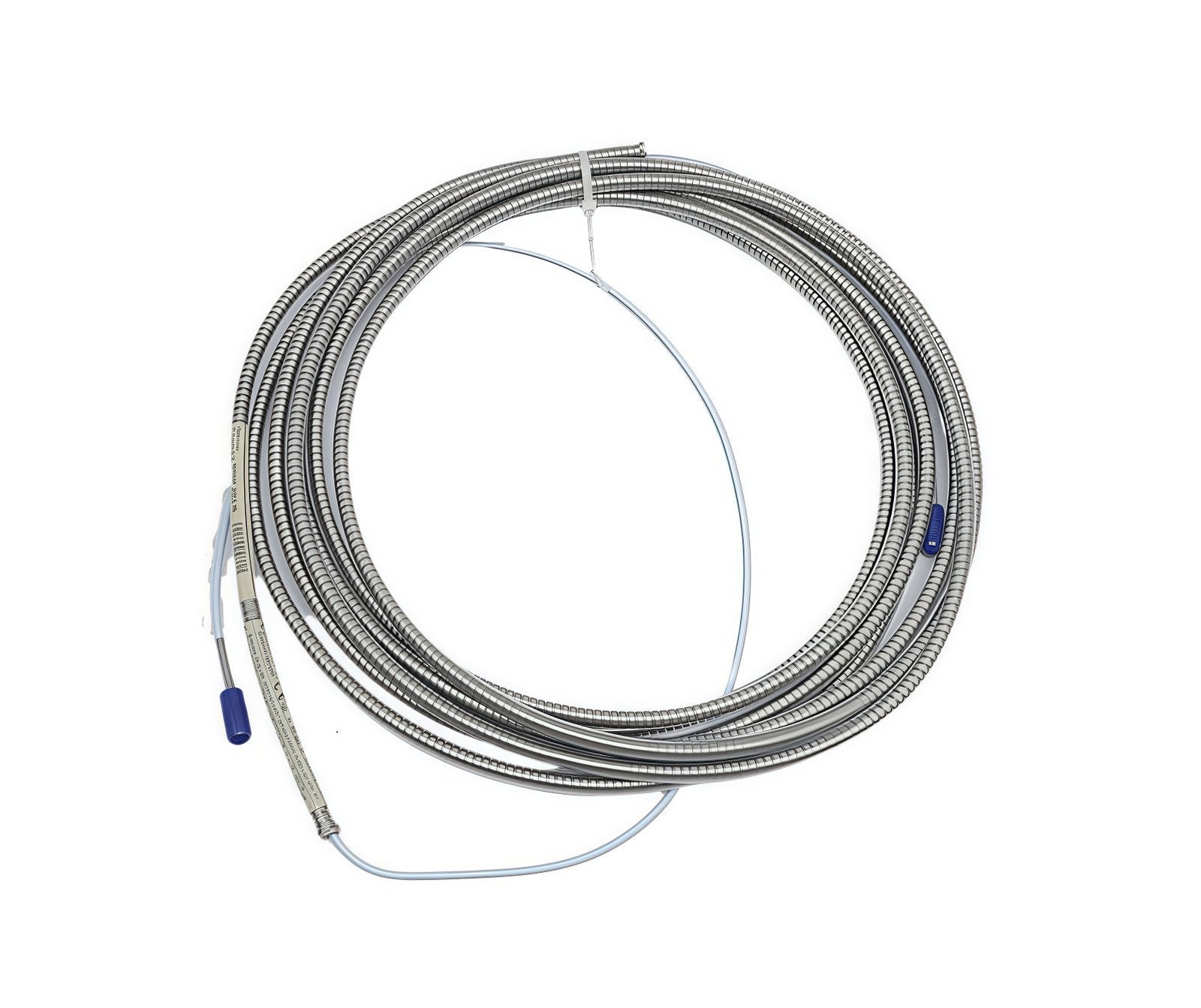

تم تكوينه لاستشعار الإزاحة عالي الدقة في منصات المراقبة 3300 NSv، يوفر  Bently Nevada 330930-065-01-01 (مسبار التقارب 330930) تنفيذًا ماديًا/كهربائيًا مباشرًا لقياس موضع العمود والاهتزاز بدون تلامس. تستخدم هذه الأجهزة مبدأ محول تيار إيدي لتتبع حركة سطح الدوار بالنسبة لرأس المسبار. وهي تعمل كمكون أساسي لسلسلة إشارة مقترنة، وتتطلب مستشعر Proximitor مخصصًا للإثارة وإزالة التشكيل. يوفر الجهاز جهدًا إخراجيًا يتناسب مع الفجوة بين طرف المسبار والهدف الموصّل، مما يتيح مراقبة سلوك العمود الديناميكي في الآلات.

مصفوفة تكوين النموذج

330930-065-01-01 هو تجميع محول مكون من المصنع ومحدد بالمعلمات التالية:

• 065: طول المسبار وتكوين الغلاف

• 01: الطول الإجمالي (تجميع الكابل)

• 01: تصنيف الموصل وموافقة الوكالة

مواصفات الأجهزة

المراقبة الميكانيكية وخصائص TSI

تم تصميم سلسلة مسابير NSv لتطبيقات الأعمدة ذات القطر الصغير. يتم معايرة مقياس مسبار تيار إيدي لضمان إخراج خطي بالنسبة لمسافة الفجوة. أثناء التثبيت، يلزم التحقق من جهد الفجوة لضمان وضع المسبار ضمن نطاق التشغيل الخطي المحدد، وعادة ما يستهدف -10 فولت تيار مستمر عند التركيز في منتصف الفجوة. يعتمد تحليل ديناميكيات الدوار الصحيح على سلامة الإشارة التي توفرها هذه المسابير، مما يستلزم الالتزام الصارم بمواصفات عزم الدوران للتركيب لمنع الرنين الميكانيكي. يتم الحفاظ على قمع التداخل من خلال الالتزام بمتطلبات التباعد المادي الأدنى بين المسابير المتجاورة لمنع تداخل التردد.

معلومات الطلب

• مسبار تقارب 330930 NSv

• دليل التثبيت الفني

• غطاء واقي للسن

• لا يتضمن أقواس تثبيت أو صواميل قفل

إرشادات التركيب الميداني

• إعداد الفجوة: استخدم مقياسًا ملمسًا لتحديد الفجوة الأولية؛ تحقق من جهد الفجوة النهائي عند أطراف خرج Proximitor باستخدام مقياس متعدد عالي المقاومة.

• مواصفات عزم الدوران: قم بتثبيت صمولة قفل المسبار بقيمة عزم الدوران الموصى بها لمنع التحول الناتج عن اهتزاز غلاف الآلة.

• الكابلات: قم بتوجيه الكابلات المحورية في قناة محمية مخصصة؛ تجنب الانحناءات الحادة التي تتجاوز مواصفات الحد الأدنى لنصف قطر الانحناء.

• التأريض: تأكد من أن غلاف المسبار يحافظ على الاستمرارية مع هيكل الآلة لتوفير مرجع كهربائي مستقر.

• الفحص: تحقق من أن السطح المستهدف الموصل خالٍ من الحطام أو حواف التشغيل أو الطلاءات غير الموصلة قبل ضبط الفجوة النهائي.

الأسئلة الشائعة

• س: هل هذا المسبار متوافق مع Proximitors 3300 XL القياسية؟

• ج: لا، تم تصميم مسبار 330930 NSv حصريًا للاستخدام مع مستشعر Proximitor 3300 NSv وليس قابلاً للتبديل مع مكونات 3300 XL.

• س: ما الغرض من هدف الفجوة -10 فولت تيار مستمر؟

• ج: يركز استهداف -10 فولت تيار مستمر المسبار في نطاق التشغيل الخطي الخاص به، مما يسمح بأقصى نطاق لقياس حركة العمود قبل حدوث قص للإشارة.

• س: هل يمكن تقصير الكابل المحوري أو وصله؟

• ج: لا، يتم معايرة طول الكابل كجزء من المعاوقة الكلية للنظام؛ سيؤدي تعديل الكابل إلى إبطال المعايرة ودقة القياس.

• س: ما هو أقصى مدى خطي؟

• ج: النطاق الخطي حوالي 2.0 مم؛ ارجع دائمًا إلى وثائق المعايرة المقدمة مع المسبار المحدد للحصول على حدود النطاق الدقيقة.

• س: كيف تؤثر درجة الحرارة على إخراج المسبار؟

• ج: على الرغم من تقييمه حتى 177 درجة مئوية، قد يتسبب التمدد الحراري لغلاف المسبار في تحولات طفيفة في جهد الفجوة؛ تحقق من الفجوة بعد وصول الآلة إلى درجة حرارة التشغيل.

• س: هل الموصل المحوري المصغر مقاوم للماء؟

• ج: لا، يجب وضع الموصل في صندوق توصيل محمي لمنع دخول الرطوبة وتلوث مسار الإشارة.

• س: ما الذي يشير إلى فشل المسبار؟

• ج: يشير الفقد المفاجئ لجهد الفجوة أو ضوضاء الإشارة المتقطعة عادةً إلى كابل تالف أو موصل تالف أو تلف مادي لطرف المسبار.

• س: هل هناك متطلبات تباعد محددة للتركيب؟

• ج: نعم، يجب الحفاظ على مسافات دنيا بين المسابير لمنع تداخل الإشارات من ترددات الإثارة.
