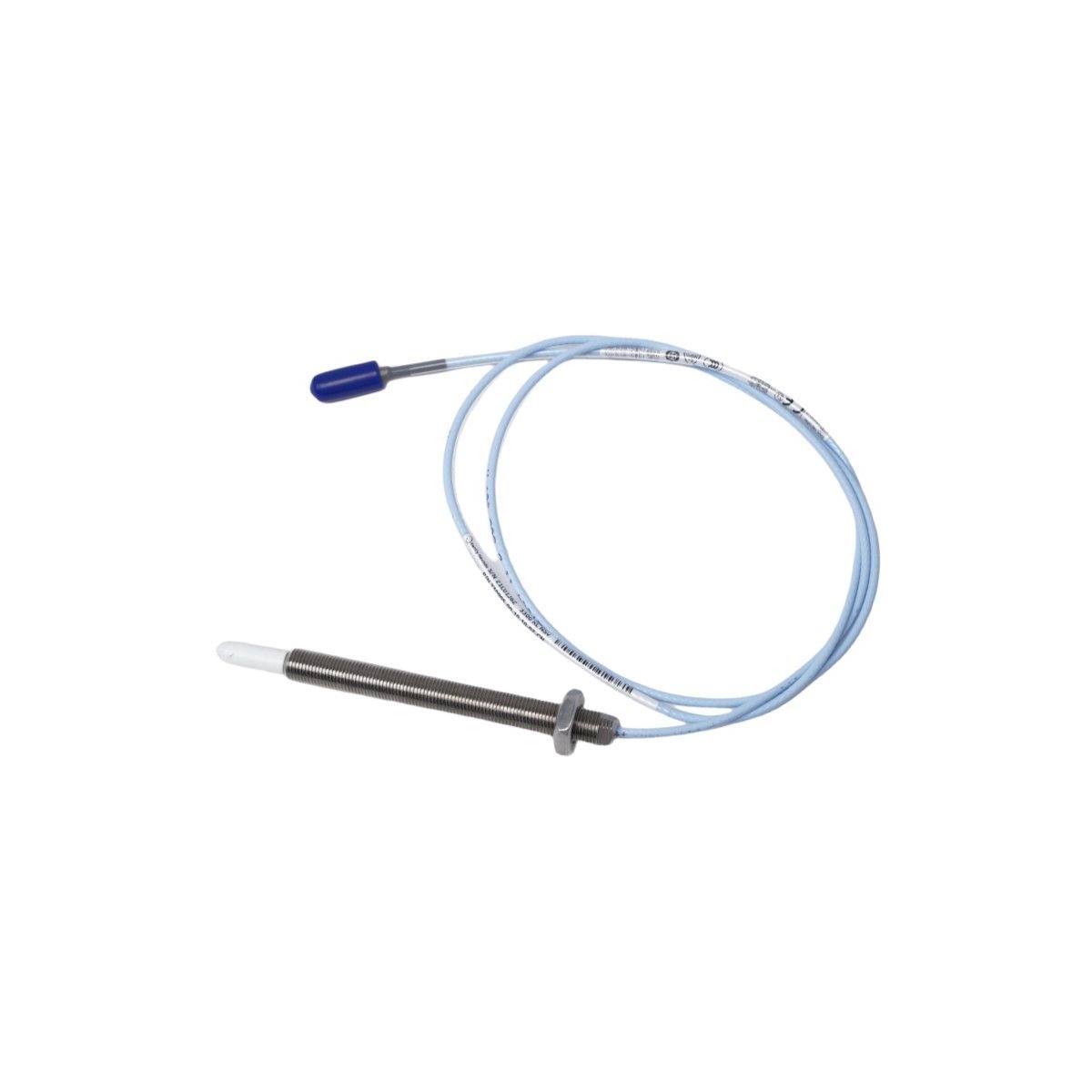

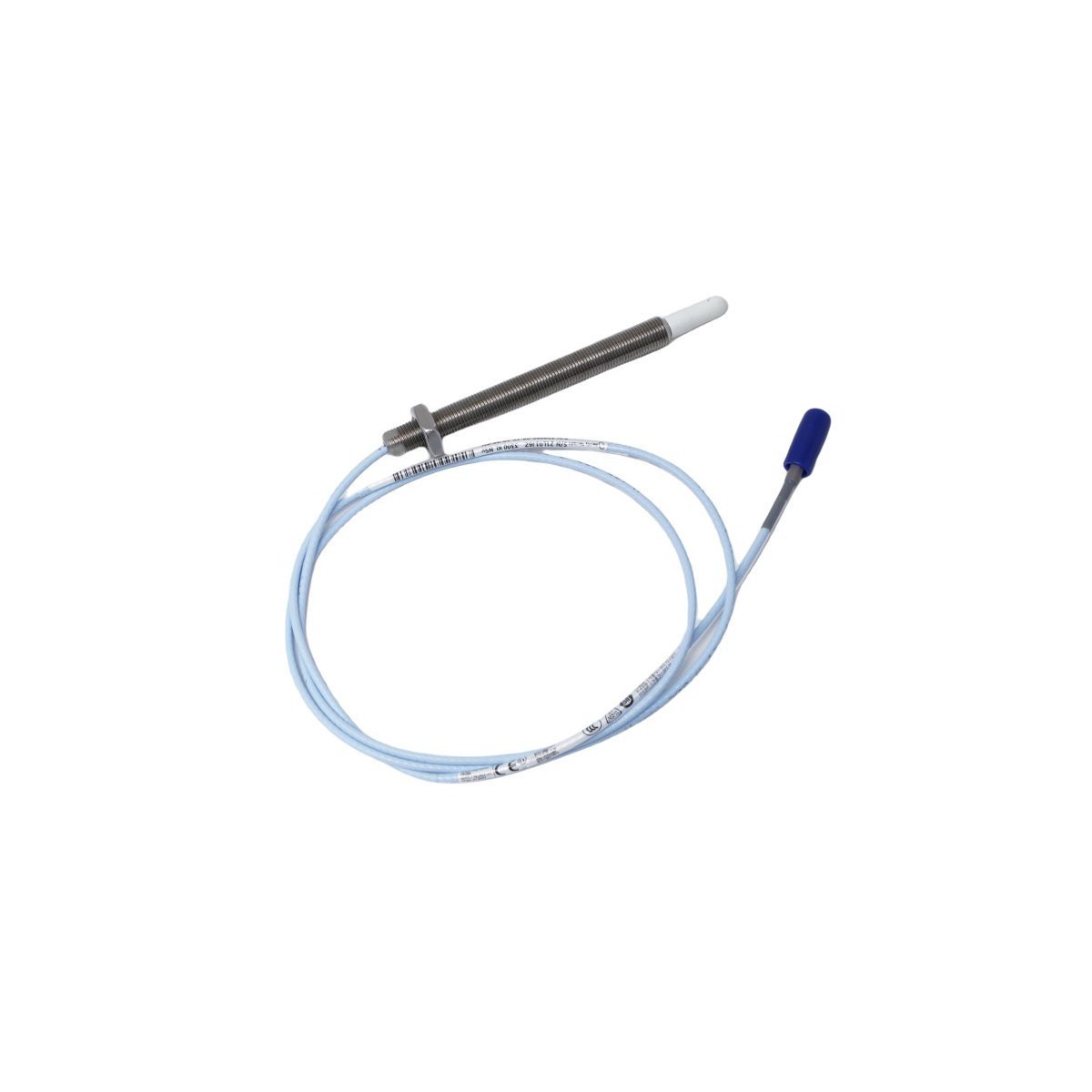

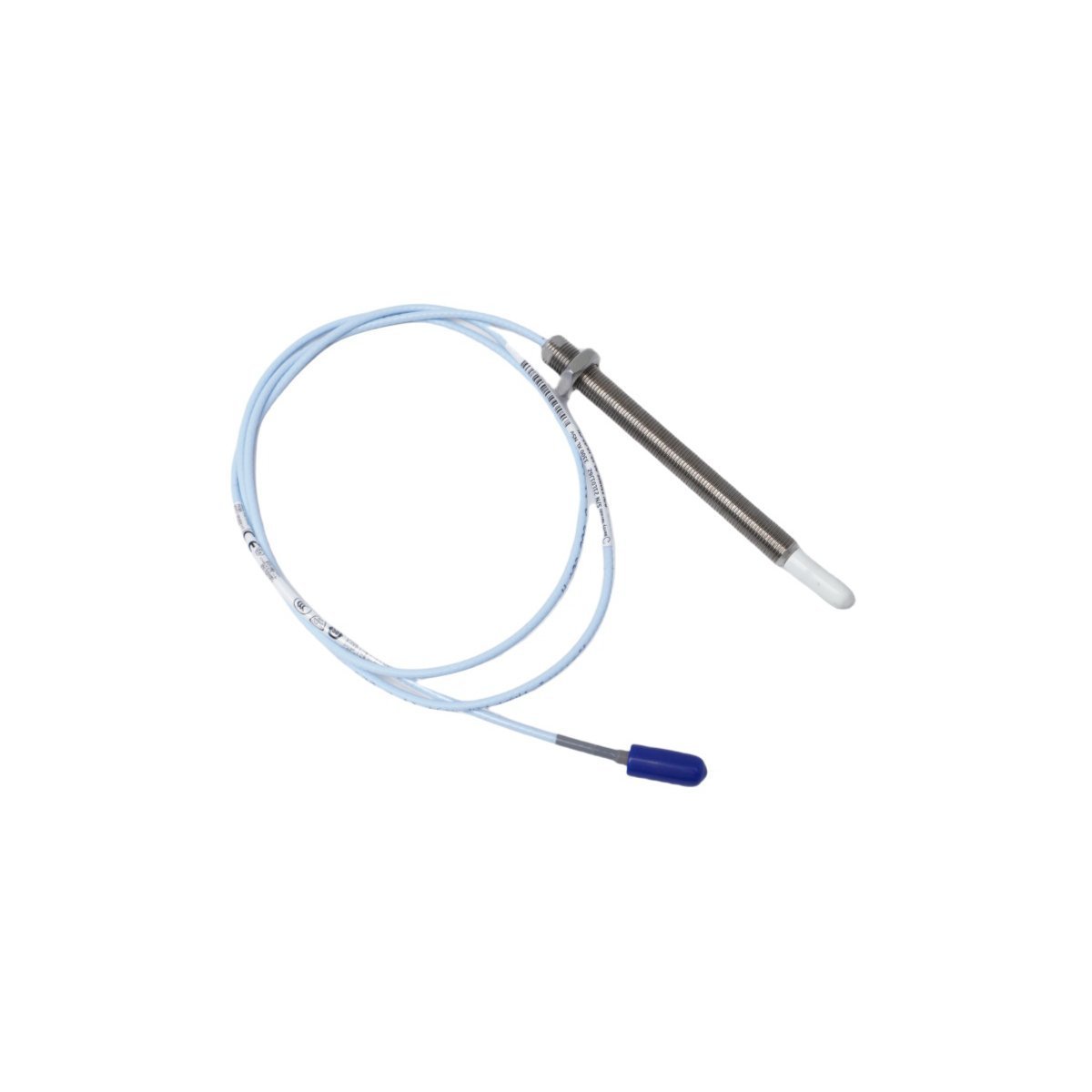

يعمل Bently Nevada 330905-00-18-05-02-05، المصنف أيضًا باسم مسبار التقارب 330905، كمكون مادي مخصص لقياسات الاهتزاز والإزاحة بدون تلامس ضمن منصات سلسلة 3300 NSv.

مصفوفة تحليل خيارات اللاحقة

• 330905: مسبار تقارب 3300 NSv، خيط M8 x 1، بدون درع

• -00: طول غير ملولب (0 مم)

• -18: الطول الكلي للحاوية (180 مم)

• -05: الطول الإجمالي (0.5 م / 1.6 قدم)

• -02: موصل محوري مصغر ClickLoc، كابل قياسي

• -05: شهادات متعددة للمناطق الخطرة الإقليمية والوكالات البحرية

المواصفات الفيزيائية والكهربائية

قياس مسبار التيار الدوامي وديناميكا الدوار

يستخدم مسبار التقارب 3300 NSv مقياسًا معدلًا لمسبار التيار الدوامي مصممًا خصيصًا لتتبع ديناميكا الدوار على الأعمدة ذات القطر الصغير أو الأهداف الميكانيكية المحصورة. توفر الهندسة المحكمة للمجال المغناطيسي أداء قياس محسّنًا على الأسطح ذات الخلوص الجانبي الضئيل أو التجويفات المحكمة. عند تتبع حركات العمود عالية التردد، يضمن تكوين المعايرة المقيس ترجمة دقيقة للجهد إلى إزاحة، مما يسمح بالتحديد الدقيق لمواضع الدفع المحوري وملامح استقرار محمل السائل الشعاعي.

محتويات العبوة

• 1 × مسبار تقارب Bently Nevada 330905-00-18-05-02-05

• 2 × صواميل قفل سداسية M8 × 1

• 1 × غطاء عازل للموصل المحوري

• 1 × حزمة شهادة معايرة فيزيائية من المصنع

إرشادات التركيب في الموقع

المحاذاة الميكانيكية الصحيحة إلزامية لتأسيس مجال تيار دوامي غير مقيد. قم بلف المسبار M8 في كتيفة التركيب أثناء استخدام مقياس متعدد رقمي لمراقبة الإخراج عند كتلة أطراف Proximitor. استمر في الضبط حتى يتم الوصول إلى هدف التحقق من جهد الفجوة -10.0 VDC، مما يؤكد تثبيت طرف المسبار في المركز الهندسي للمدى الخطي 1.52 مم. قم بتثبيت صواميل القفل لمنع الإزاحة المادية الناتجة عن عمليات الآلات عالية الاهتزاز. يجب أن يظل موصل ClickLoc المصغر نظيفًا وجافًا تمامًا قبل الشد يدويًا حتى يتم النقر عليه بإيجابية. قم بتوجيه جميع أسلاك المسبار عبر أنبوب مؤرض مخصص، مع الحفاظ على نصف قطر انحناء لا يقل عن 25.4 مم.

ملامح التعبئة اللوجستية

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، يتم التوجيه عبر شركات الشحن الممتازة DHL/FEDEX/UPS. يتم تعبئة الوحدة في عبوات صناعية مخصصة مضادة للكهرباء الساكنة تتميز بأكياس حماية متعددة الطبقات من التفريغ الكهروستاتيكي وحشوات إسفنجية ممتصة للصدمات لتناسب الشكل لحماية هيكل الطرف السيراميكي المتكامل ووصلة الموصل المحوري عالية التردد أثناء النقل الدولي.

ملاحظات التوضيح الفني

س: هل يمكن تشغيل مسبار 3300 NSv هذا بواسطة مستشعر Proximitor قياسي 3300 XL 8 مم؟

ج: لا. تُظهر سلسلة مسبارات 3300 NSv خصائص كهربائية مميزة وتولد ملف تعريف مجال تيار دوامي أكثر إحكامًا من مسبارات 8 مم القياسية. يجب أن تُقرن حصريًا بمستشعر Proximitor 3300 NSv مطابق لتجنب فشل معايرة الحلقة.

س: ما هي قيود الخلوص الجانبي المطلوبة لمنع تشوه القياس من الجدار الجانبي؟

ج: نظرًا لنمط المجال المركّز لطرف سلسلة NSv، فإن الحد الأدنى المطلوب لقطر خلوص التجويف حول طرف المسبار هو 9.5 مم (0.38 بوصة)، مما يتيح التركيب في مساحات أضيق بكثير من أنظمة 8 مم القياسية.

س: ما هي حالة الحلقة التي تحدث إذا تم فصل الكابل المحوري أثناء تشغيل نظام المراقبة؟

ج: يؤدي الفصل الحي لكابل المسبار السلبي إلى قطع حلقة التردد اللاسلكي عالية التردد لـ Proximitor. ينتج عن ذلك جهد تشبع دائرة مفتوحة فوري، مما يجبر القناة المطابقة على رف المراقبة على الدخول في حالة خطأ "غير موافق"، مما يمنع إجراءات التعثر الكاذبة.
