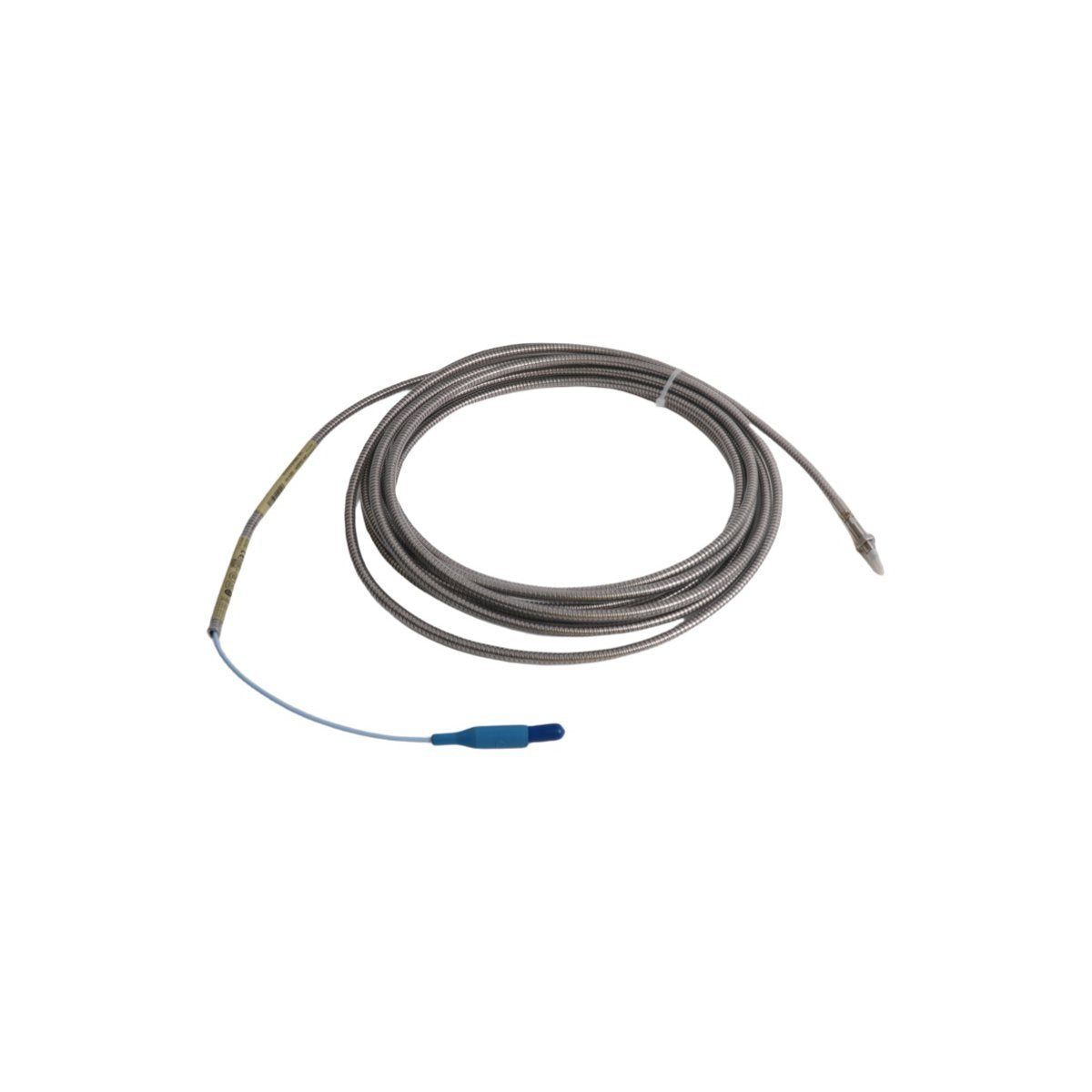

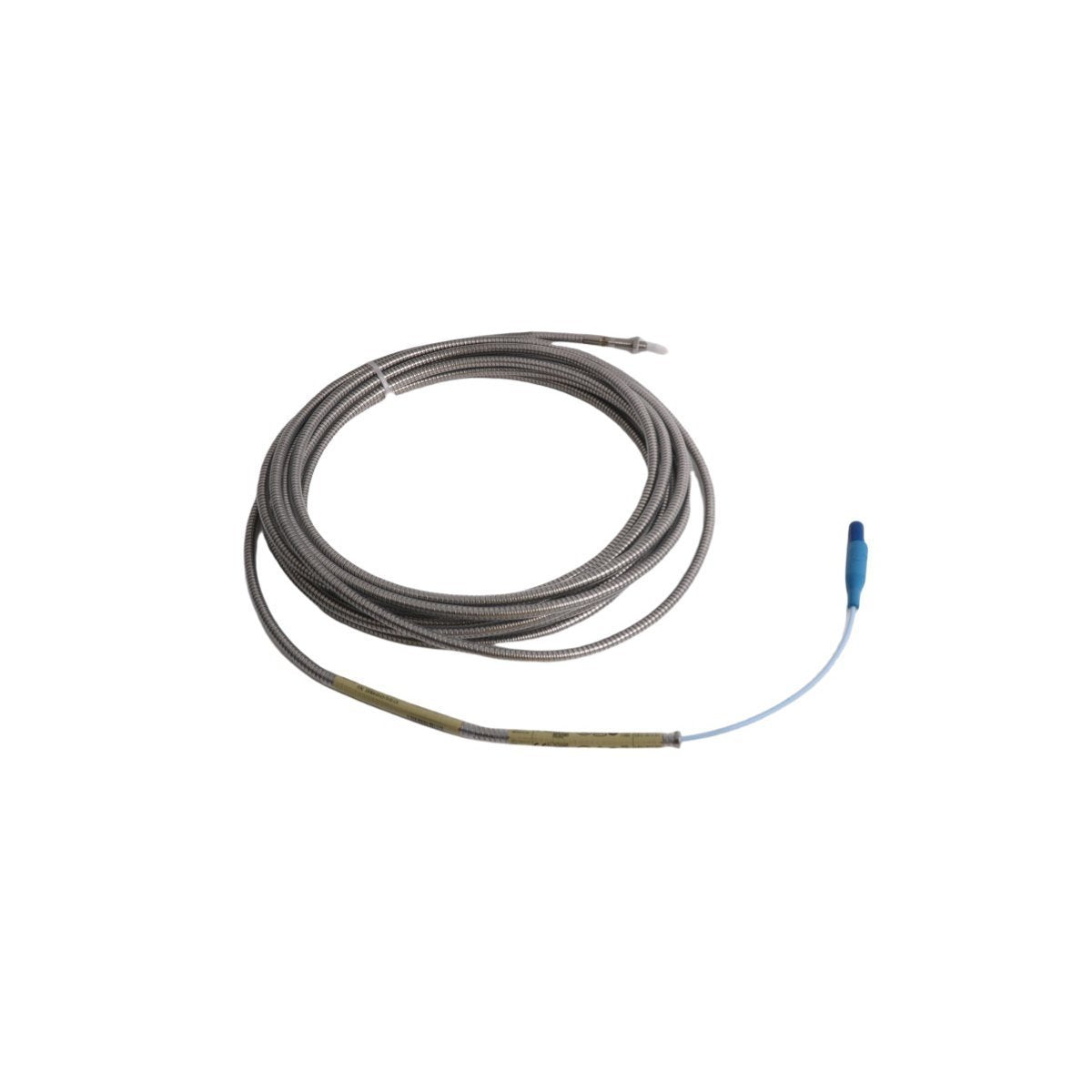

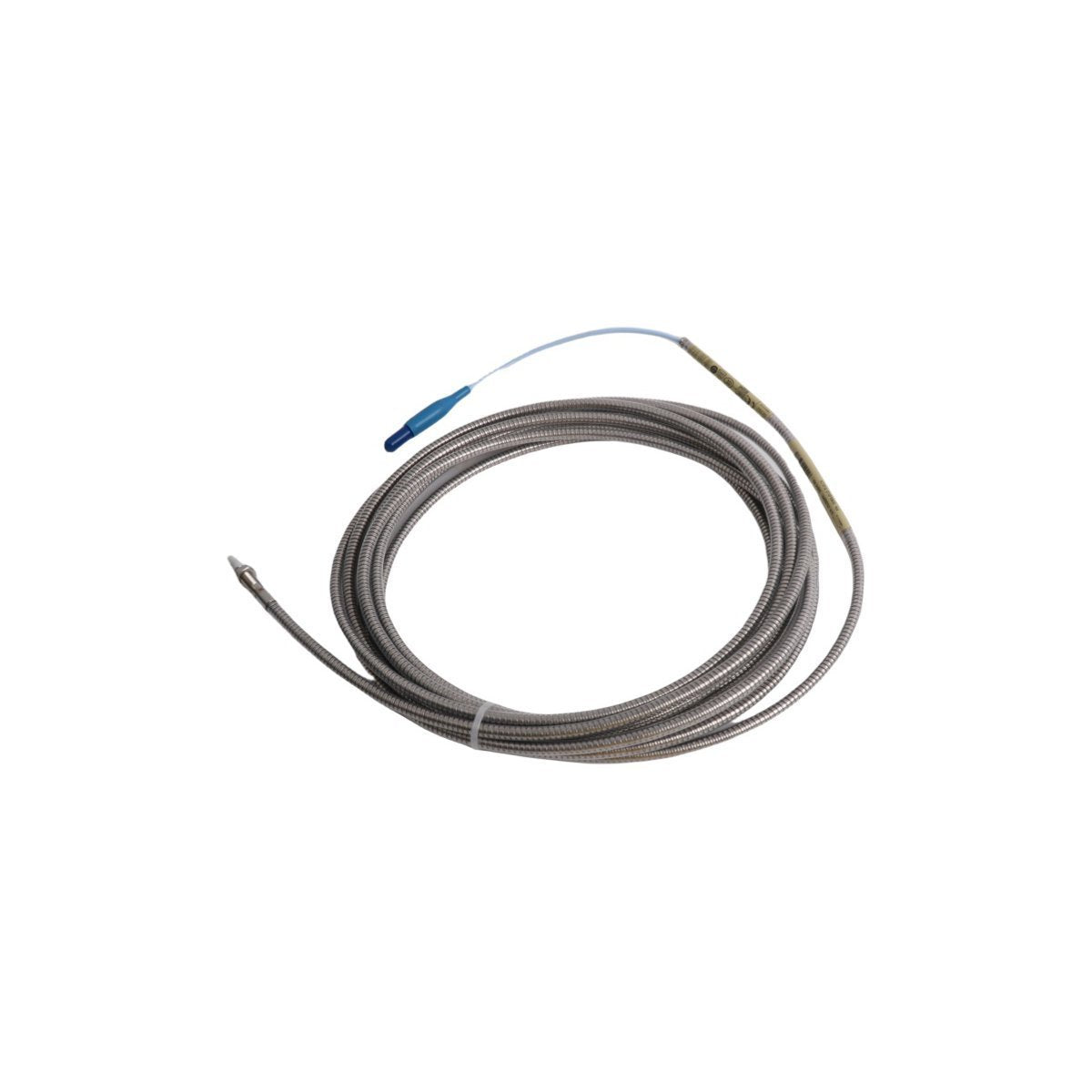

يعملBently Nevada 330904-00-25-05-02-05، والمُفهرس أيضًا باسم مسبار التقارب330904، كمكون أجهزة مخصص لقياسات الاهتزاز والإزاحة بدون تلامس ضمن منصات سلسلة 3300 NSv.

مصفوفة اختيار اللاحقة

• 330904: مسبار تقارب 3300 NSv، خيط 3/8-24 UNF، بدون درع

• -00: طول غير ملولب (0.0 بوصة)

• -25: الطول الكلي للحافظة (2.5 بوصة)

• -05: الطول الإجمالي (0.5 م / 1.6 قدم)

• -02: موصل ClickLoc متحد المحور مصغر، كابل قياسي

• -05: موافقات متعددة للمناطق الخطرة الإقليمية (بما في ذلك ATEX و CSA)

جدول المواصفات الفنية

قمع التداخل العرضي وملفات تعريف تيار إيدي المقياس

يستخدم مسبار 3300 NSv مقياسًا متخصصًا لمسبار تيار إيدي محسّنًا للأهداف ذات القطر الصغير والأشكال الهندسية الفيزيائية الضيقة. مقارنةً بمجسات 8 مم القياسية، تولد سلسلة NSv مجالًا مغناطيسيًا أكثر تركيزًا، مما يوفر قمعًا للتداخل العرضي الهيكلي عند تركيب المستشعرات في قرب مكاني شديد على مجموعات دوارة صغيرة. يسمح هذا التركيز الضيق للمجال للمسبار بالحفاظ على ملف تعريف معايرة دقيق حتى عندما تكون حدود الخلوص الجانبي للثقوب المعاكسة أو مكونات الماكينة المجاورة مقيدة، مما يقلل من خطر تداخل إشارة الجدار الجانبي الذي يغير حلقة القياس الديناميكية.

قائمة محتويات حزمة الإرسال

• 1 × مسبار تقارب Bently Nevada 330904-00-25-05-02-05

• 2 × صواميل قفل سداسية 3/8-24 UNF

• 1 × غلاف عزل موصل متحد المحور

• 1 × حزمة وثائق التحقق من الجودة والمعايرة الفيزيائية

التركيب الميكانيكي وتحديد المواقع

يتطلب التركيب الفيزيائي الالتزام الصارم بتخصيصات عمق الإسكان غير الملولبة والملولبة. لتثبيت المحول داخل نطاق القياس الخطي، راقب جهد حلقة التيار المستمر عبر خرج مستشعر Proximitor أثناء الإدخال الميكانيكي. حرك المسبار باتجاه العمود حتى يتم ملاحظة هدف التحقق من جهد الفجوة الأساسي البالغ -10.0 فولت تيار مستمر على أداة القياس. قم بتثبيت أجهزة القفل على تصنيف عزم الدوران المحدد للتخلص من الانجراف الميكانيكي الناتج عن ديناميكيات الدوار عالية التردد. قم بتوجيه الكابل المحوري المرن عبر مسارات كابلات مخصصة أو أنابيب، مع الحفاظ على نصف قطر انحناء لا يقل عن 25.4 مم. يجب أن يكون موصل ClickLoc المصغر نظيفًا ومغلقًا بإحساس إيجابي بالتعشيق قبل إغلاق الوصلة.

ملفات تعريف التعبئة اللوجستية

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، يتم التوجيه عبر شركات الشحن الممتازة DHL/FEDEX/UPS. يتم تعبئة الوحدة في عبوات صناعية مخصصة مضادة للكهرباء الساكنة تتميز بأكياس حماية متعددة الطبقات من التفريغ الكهروستاتيكي وحشوات إسفنجية ممتصة للصدمات مصممة خصيصًا لحماية هيكل الطرف السيراميكي المدمج ووصلة الموصل المحوري عالية التردد أثناء النقل الدولي.

الأسئلة الشائعة

س: هل يمكن مطابقة مسبار سلسلة 3300 NSv مع مستشعر 3300 XL 8 مم Proximitor القياسي؟

ج: لا. يتميز مسبار 3300 NSv بخصائص كهربائية مختلفة وتصميم مجال تيار إيدي أكثر إحكامًا من مجسات 8 مم القياسية. يجب إقرانه حصريًا مع مستشعر 3300 NSv Proximitor لتحقيق عامل المقياس المحدد 7.87 فولت/مم.

س: ما هي قيود الخلوص الجانبي لمنع تشويه قياس الجدار الجانبي؟

ج: نظرًا لنمط المجال المركّز لسلسلة NSv، فإن الحد الأدنى للخلوص القطري المطلوب حول طرف المسبار في فتحة الغطاس هو 9.5 مم (0.38 بوصة)، وهو أصغر بكثير من الخلوص المطلوب لأنظمة 8 مم القياسية.

س: ما هي الحالة التي تحدث في الرف الآمن إذا تم فصل موصل المسبار أثناء التشغيل؟

ج: يؤدي فصل الوصلة المحورية إلى كسر الحلقة الكهربائية الرنانة لمستشعر Proximitor. تتشبع الدائرة على الفور إلى حد الجهد الموجب، مما يدفع وحدة المراقبة إلى تسجيل حالة "غير موافق"، والتي تمنع القناة تلقائيًا وتمنع التنشيط الكاذب للمرحل.
