تم تكوينه لقياسات الإزاحة والاهتزازات غير المتصلة في أنظمة محولات 3300 NSv، يوفر Bently Nevada 330901-00-90-10-02-05 (330901 مسابر القرب) تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. يحول المكون مسافة الفجوة المادية بين طرف المسبار والهدف الدوار المرصود إلى إشارة كهربائية متناسبة. يتصل هذا المكون بأجهزة مراقبة التوربينات المتخصصة لتسجيل التغيرات في مواضع العمود بمستوى الميكروبوصة دون اتصال مادي.

مصفوفة اختيار المعلمات الهيكلية

تحدد اللاحقات الأبجدية الرقمية الهندسة الدقيقة للأجهزة ومتغيرات الواجهة الميكانيكية لوحدة المسبار المحددة هذه:

• خيار الطول غير الملولب (-00): 0.0 بوصة تكوين طول غير ملولب.

• خيار الطول الكلي للعلبة (-90): 9.0 بوصة تكوين علبة ملولبة بالكامل.

• خيار الطول الإجمالي (-10): 1.0 متر (3.3 قدم) طول الكابل المدمج.

• خيار الموصل والكابل (-02): موصل متحد المحور مصغر ClickLoc، نوع كابل قياسي.

• خيار موافقة الوكالة (-05): اعتمادات Ex متعددة لمناطق المناطق الخطرة العالمية.

المواصفات الفيزيائية والكهربائية

معايرة مقياس مسبار التيار الدوامي وديناميكيات الدوار

تعتمد بنية الأجهزة على معايرة صارمة لمسبار التيار الدوامي لتحويل تفاعلات المجال المغناطيسي إلى قراءات إزاحة دقيقة. عند إعداد النظام ضمن منصات ديناميكيات الدوار عالية الاهتزاز، يجب على فريق العمل الميداني إجراء التحقق من جهد الفجوة. يضمن ضبط الموضع الميكانيكي لجسم المسبار بالنسبة لوجه الهدف مخرجات مرجعية ثابتة بجهد -10 VDC من جهاز Proximitor المرافق. يركز هذا التباعد الدقيق الإشارة ضمن غلاف الاستشعار الخطي ويمكّن من قمع التداخل القوي عند تجميع عدة مستشعرات على مسافة قريبة.

قائمة محتويات العبوة واللوجستيات

تحتوي كل شحنة مختومة من المصنع على المكونات الصلبة المميزة التالية:

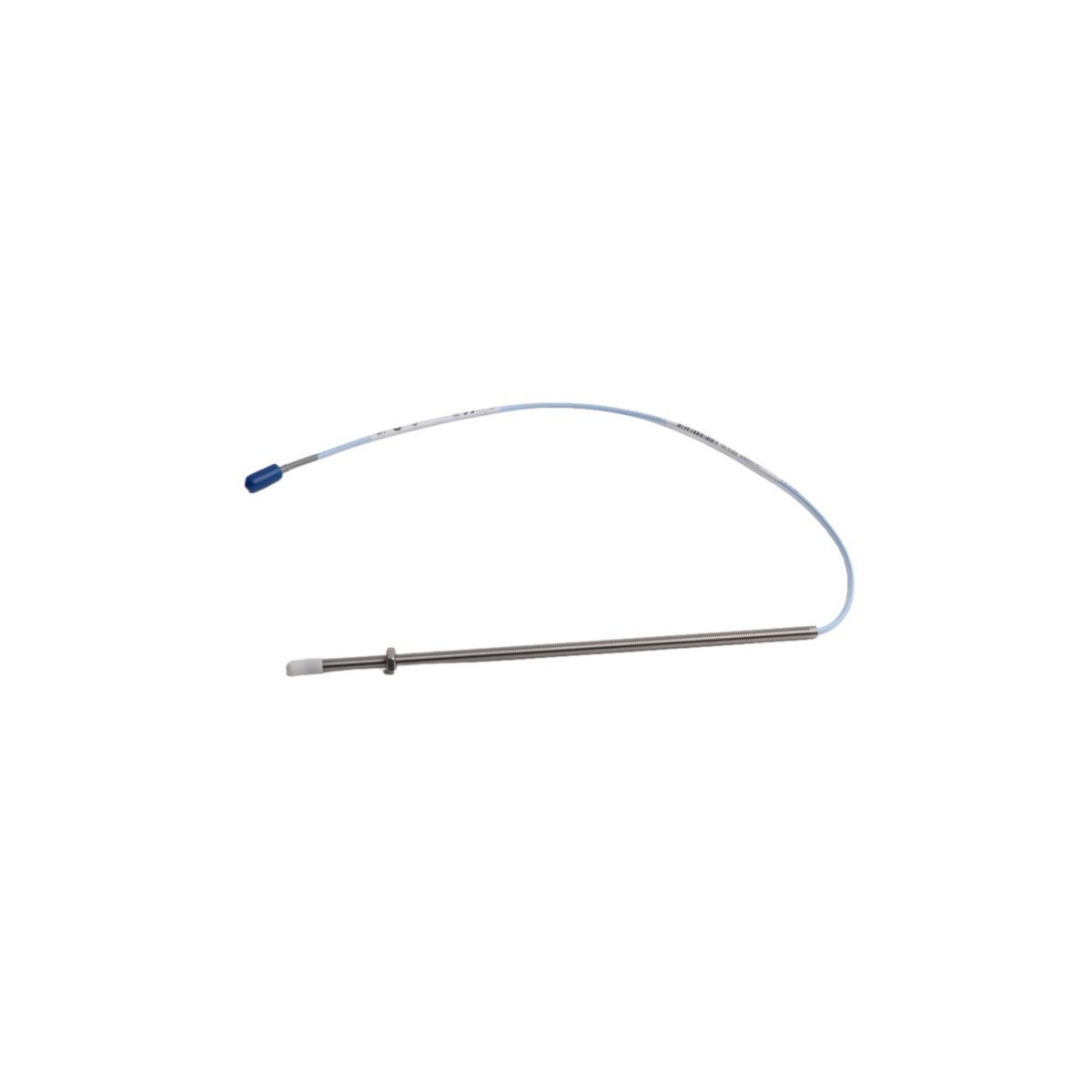

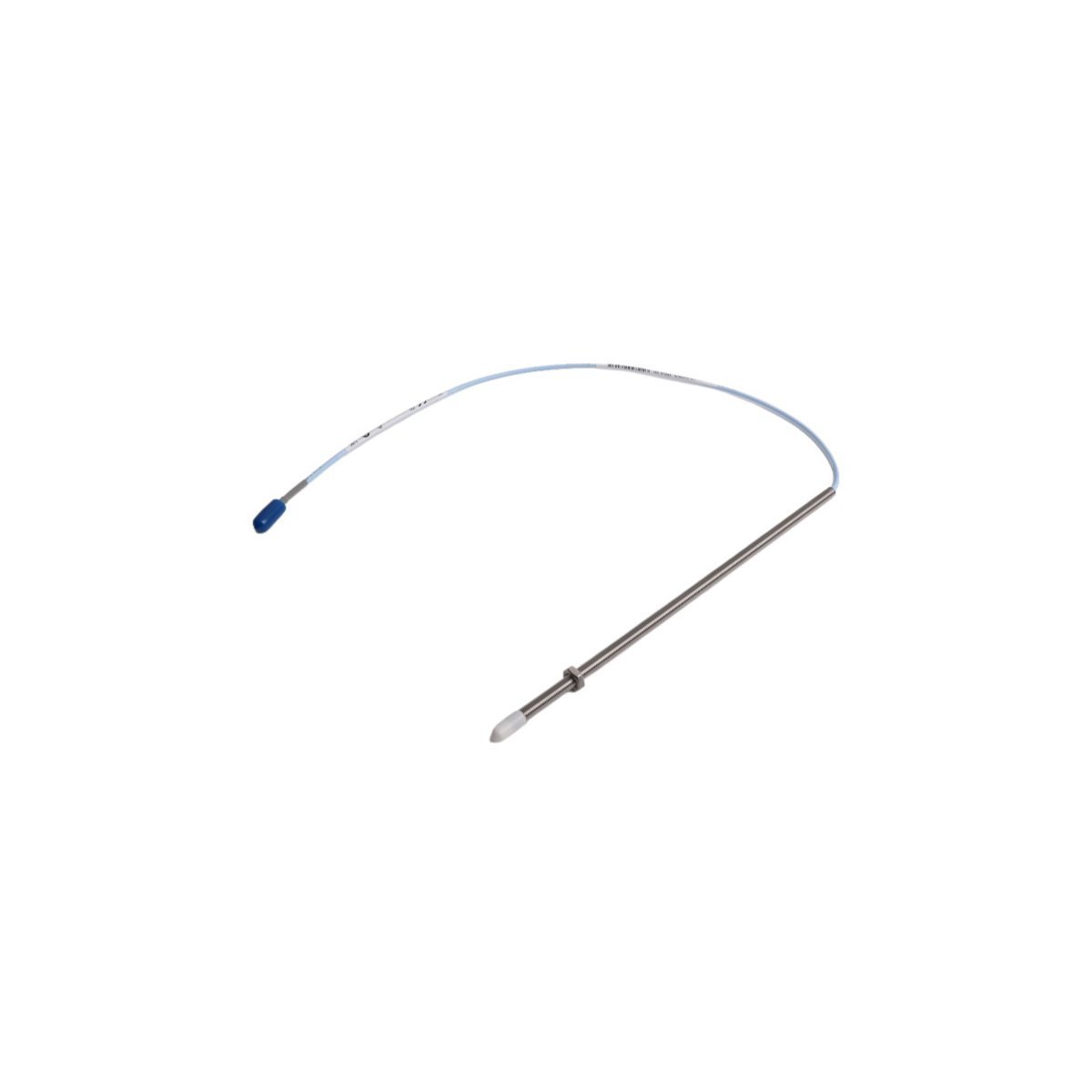

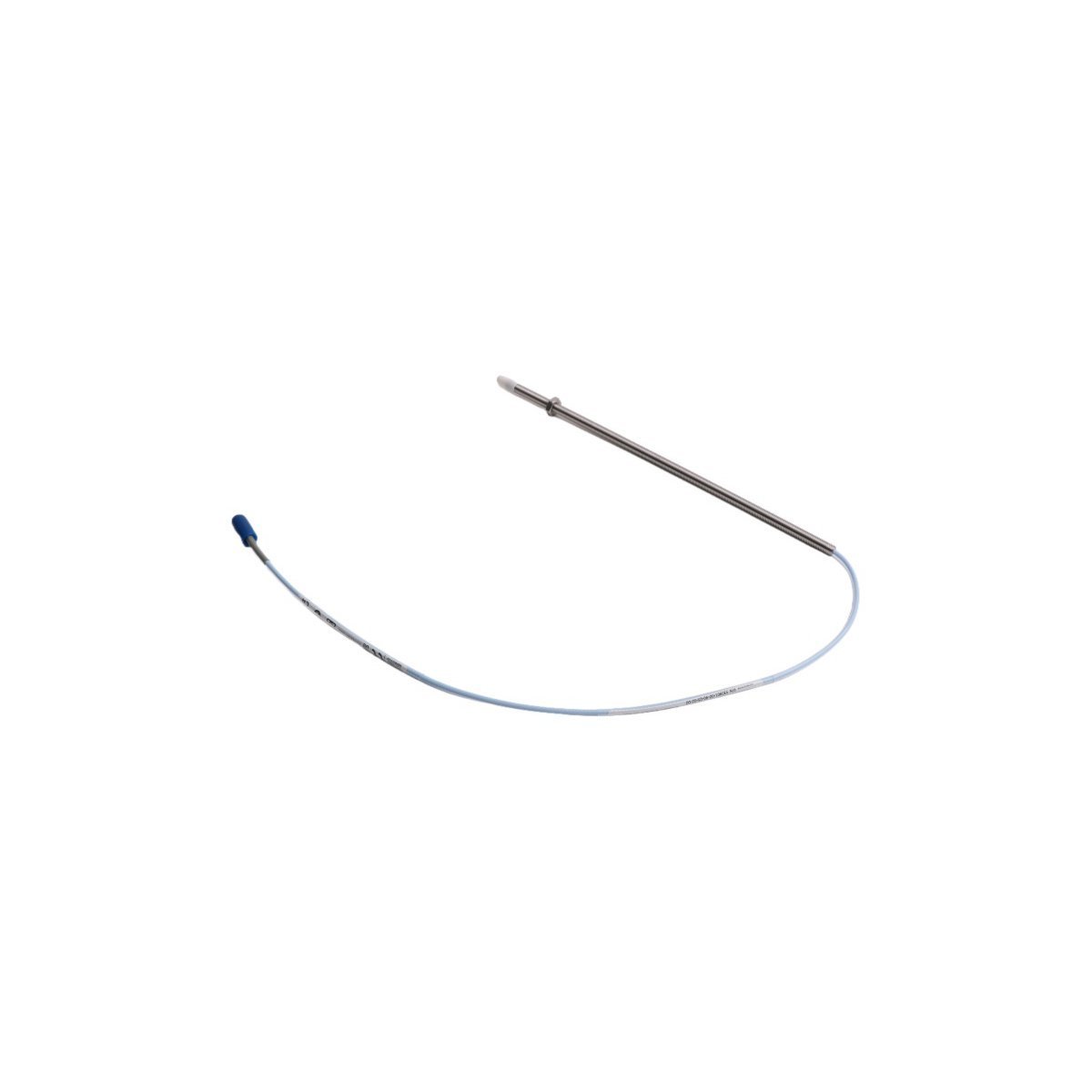

• 1 × مسبار قرب Bently Nevada 330901-00-90-10-02-05.

• 1 × غلاف واقي للموصل شفاف.

• 1 × نشرة موجزة لشهادة التثبيت في المنطقة الخطرة.

تعليمات التثبيت الميداني

• قم بتطبيق عزم دوران أقصى يبلغ 4.5 نيوتن متر (40 بوصة-رطل) على الصواميل أثناء التموضع النهائي لمنع تشوه الأسطوانة الملولبة المصنوعة من الفولاذ المقاوم للصدأ.

• تحقق من وجود نصف قطر واضح بحد أدنى 5.0 مم حول طرف المسبار المكشوف لمنع تداخل الحمل الجانبي من جدران الغلاف الهيكلي المجاورة.

• تأكد من عمق تعشيق NPT قياسي لا يقل عن 5 دورات لولبية كاملة عند استخدام المسبار داخل أكمام اختراق مانعة للسوائل.

• قم بتوجيه الكابل المحوري المغلف بـ FEP عبر أنظمة أنابيب مخصصة، صلبة أو مرنة، لمنع الاحتكاك الهيكلي والحفاظ على سلامة الحماية.

سلسلة التوريد وإطار النقل

• نافذة معالجة الشحنة: 2-7 أيام عند الانتهاء من الدفع.

• طرق النقل: تُشحن دوليًا عبر أنظمة الشحن ذات الأولوية لـ DHL أو FEDEX أو UPS.

• مصفوفة التعبئة: تُرسل حصريًا داخل عبوات صناعية متعددة الطبقات مضادة للكهرباء الساكنة لمواجهة الصدمات الديناميكية أثناء النقل.

الأسئلة الشائعة الهندسية

• كيف يؤثر جهد الفجوة غير الصحيح على حلقة مراقبة الاهتزاز؟ يؤدي ضبط جهد الفجوة خارج نافذة الهدف من -9 فولت تيار مستمر إلى -11 فولت تيار مستمر إلى اقتصاص الإشارة بالقرب من الحدود العليا أو الدنيا للنطاق الخطي، مما يشوه قياسات الاهتزاز من الذروة إلى الذروة.

• هل يمكن تبديل هذا المسبار القريب أثناء تشغيل الآلات؟ نعم، نظرًا لأن هذا المسبار مكون تناظري سلبي بدون طبقات برامج ثابتة رقمية، فإنه يدعم الاستبدال السريع دون المخاطرة بتلف التوصيلات الكهربائية لحلقة Proximitor النشطة.

• ما هو التأثير الهيكلي إذا تم ثني الكابل المحوري بعد حده؟ يؤدي التواء أو ثني الكابل بإحكام أكثر من نصف قطر 25.4 مم إلى تعطيل المعاوقة المميزة الداخلية البالغة 75 أوم، مما يخلق انعكاسات إشارة عالية التردد تقلل من الدقة.

• كيف يؤثر تكوين مادة الهدف على معايرة المصنع؟ تمت معايرة النظام للفولاذ AISI 4140؛ يؤدي استخدام سبائك بديلة للهدف إلى تحويل منحنى مقياس مسبار التيار الدوامي، مما يتطلب تعديل منحدر المعايرة.

• ما هي الخطوات التي تمنع تلوث السوائل عند وصلة كابل التمديد؟ يتطلب التركيب استخدام غلاف واقي للموصل المرفق أو لف وصلة ClickLoc بشريط سيليكون ذاتي الاندماج لمنع دخول الزيت والرطوبة.

• هل يواجه هذا المسبار انحرافًا حراريًا عند أقصى درجة حرارة تشغيل له؟ الآثار الحرارية ضئيلة، حيث يحافظ التعويض التناظري الداخلي على دقة عامل المقياس في حدود 5% عبر كامل نافذة التشغيل من -35 درجة مئوية إلى +177 درجة مئوية.

• ما هي نتيجة وضع طرفي مسبار قريبين جدًا من بعضهما البعض؟ يؤدي وضع أطراف المسبار على مسافة أقل من 30 مم إلى تداخل كهرومغناطيسي، مما يولد ترددات إيقاع خاطئة واهتزازات وهمية في تحليل ديناميكيات الدوار.

• كيف تتحقق من السلامة الكهربائية للمسبار قبل التثبيت؟ يقيس الفنيون مقاومة الموصل المركزي إلى الدرع باستخدام مقياس متعدد رقمي قياسي للتحقق من مقاومة حلقة التيار المستمر المنخفضة المتوقعة للملف.
