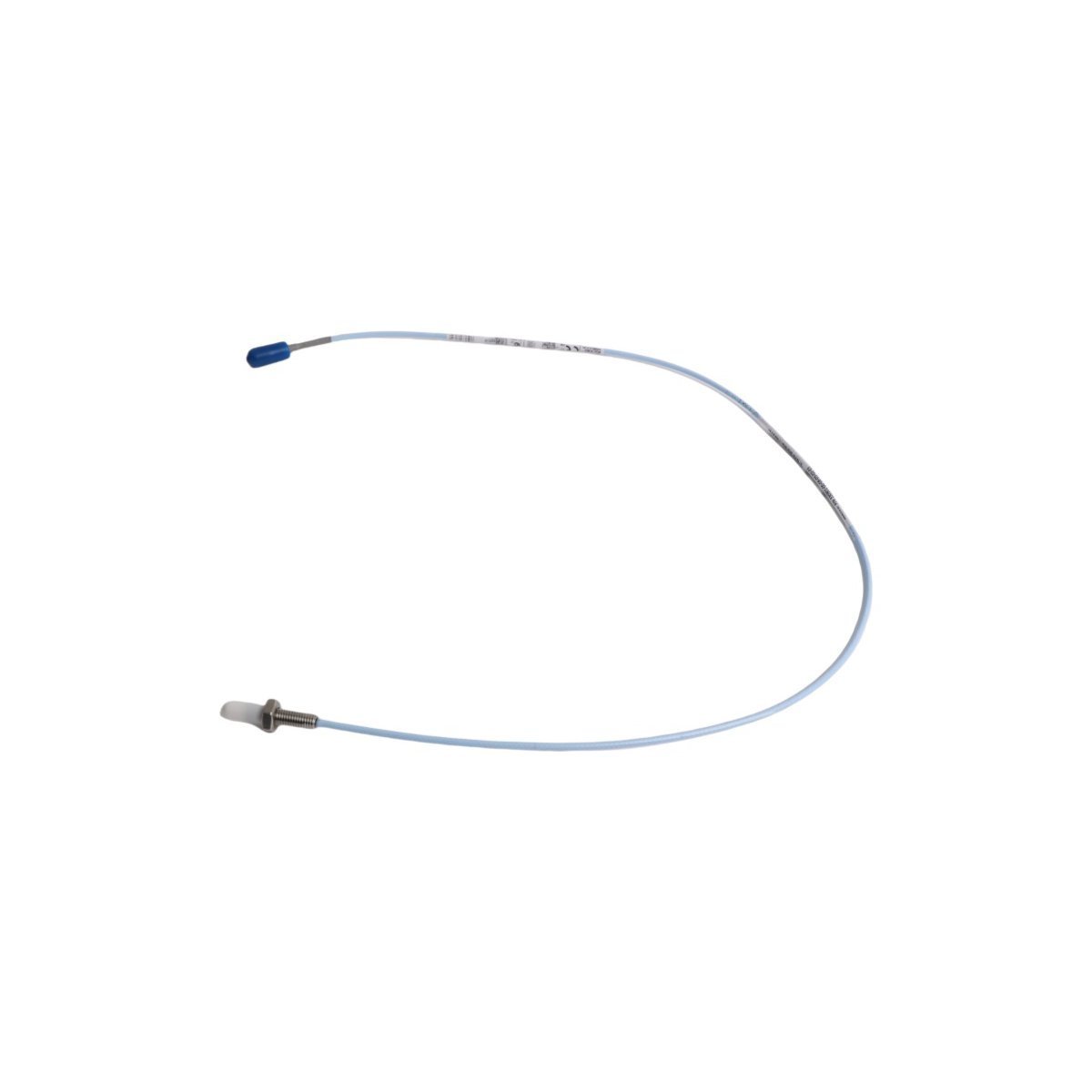

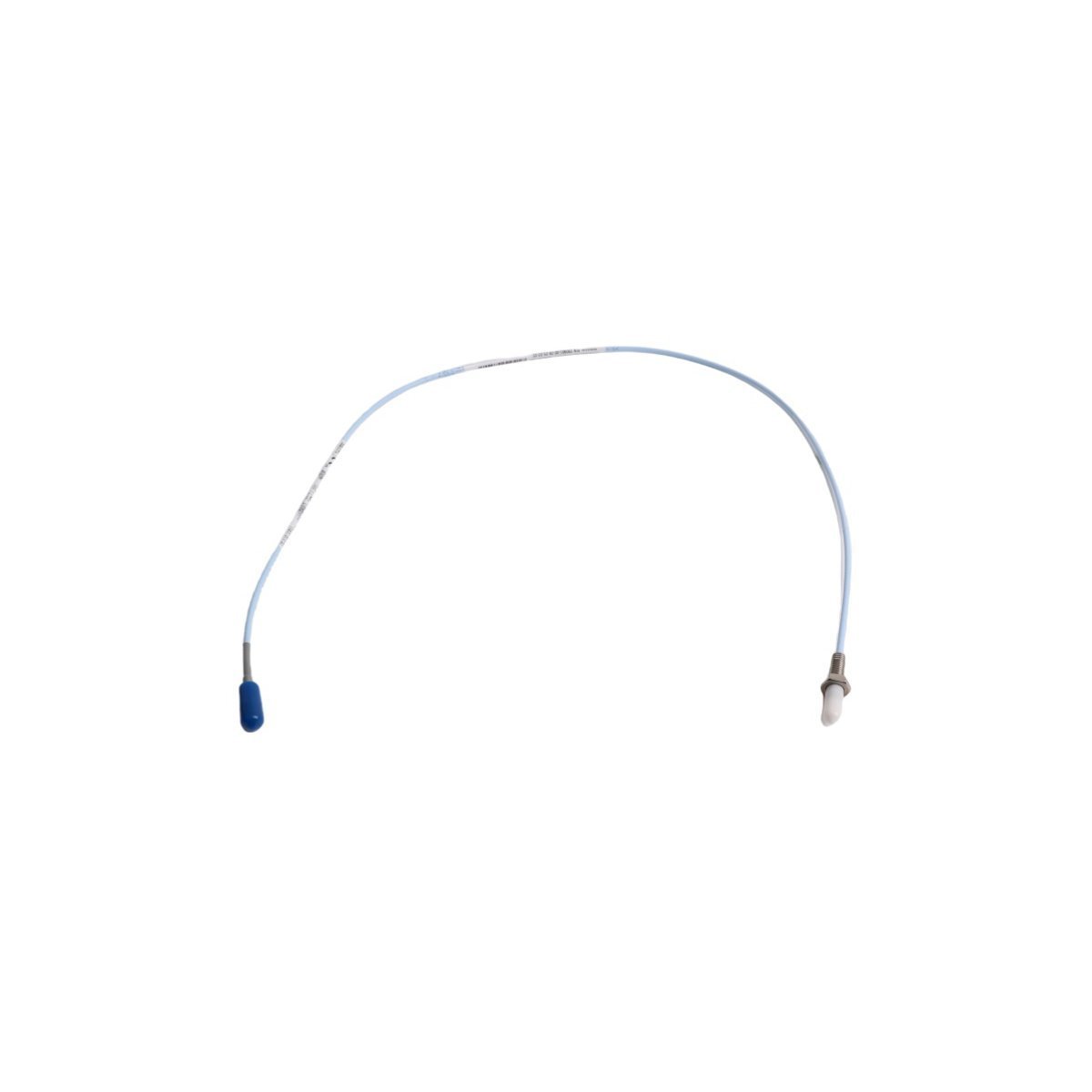

يعمل Bently Nevada 330901-00-08-10-02-05 كمجسات تقارب أساسية من طراز 330901 تُستخدم لتنفيذ مراقبة الإزاحة عالية التردد بدون تلامس عبر منصات السلسلة 3300 NSv. تم تكوين المجمع خصيصًا لتطبيقات الأهداف الصغيرة أو هندسة التركيب الضيقة، حيث يقوم بتعيين اختلافات الفجوة الميكانيكية إلى إشارات كهربائية متناسبة تعود إلى حلقة معالجة Proximitor مطابقة.

خريطة متغيرة اللاحقة

تُفصّل مصفوفة اللاحقات متعددة الأجزاء الاختيارات الهندسية المحددة للمصنع المكونة لهذا المكون:

• 330901: تصنيف النموذج الأساسي لمجس التقارب الملولب القياسي 3300 NSv.

• 00: يحدد جزءًا غير ملولب بطول صفر في غلاف البرميل الأساسي.

• 08: يحدد خيار طول ملولب كامل للغلاف يقاس بالزيادات المترية.

• 10: يضبط خيار طول الكابل الفيزيائي المتكامل الكلي إلى 1.0 متر.

• 02: يجهز طرف الكابل بواجهة موصل قابس محوري مصغر.

• 05: يشتمل على غلاف واقي للكابل المحوري مرن للغاية ومقاوم للسوائل.

معلمات الأجهزة الأساسية

مقياس مجس تيار الدوامة وديناميكيات الدوار

يؤثر ملف تعريف القطر المخفض لرأس مجس 3300 NSv على مقاييس مقياس مجس تيار الدوامة عند مراقبة الأسطح الدوارة المحلية. يتيح التمركز الميكانيكي الدقيق إجراءات التحقق من جهد الفجوة، مما يضمن أن نقطة الصفر الأولية للمستشعر تتبع أهداف -10 VDC المطلوبة في الإعدادات الثابتة. يتيح هذا التحقق المستمر من الخطية تسجيل شذوذات الإزاحة الدقيقة ضمن حلقات ديناميكيات الدوار السريعة، مما يعزز هوامش قمع التداخل المحلي عندما يتم تركيب مجسات مجاورة داخل كتلة مبيت محمل واحدة.

مكتب دعم الهندسة

س: هل يمكن فصل حلقة مجس 3300 NSv هذه أو تعديلها أثناء تشغيل الجهاز؟

ج: لا، يؤدي الفصل عبر الإنترنت أو الحركة الفيزيائية لمجمع المحول إلى تحويل سمات المعاوقة المعايرة، مما ينتج عنه أخطاء تتبع فورية وتعثرات تشابك خاطئة في سجلات هيكل الشاشة.

س: ما الذي يحدد صحة التحقق من جهد الفجوة أثناء المعايرة الثابتة؟

ج: يجب ضبط موقع المجس ميكانيكيًا لإنشاء مرجع ثابت يتوافق مع أهداف -10 VDC المحددة، مما يضمن بقاء التشغيل متمركزًا داخل طيف مقياس مجس تيار الدوامة الخطي.

س: كيف يتعامل تصميم غلاف الكابل الخارجي مع بيئات غمر الزيت؟

ج: يوفر غلاف مركب الفلوربوليمر عزلًا بيئيًا شاملاً ضد رذاذ التشحيم الساخن، وتراكم الرطوبة، ومخاطر تحلل السوائل العدوانية.

بروتوكولات التركيب الميداني

• قم بتنظيف جميع الرقائق المعدنية أو بقايا الجزيئات المغناطيسية من المنطقة المستهدفة قبل تنفيذ تركيب المستشعر النهائي.

• ادفع برميل المجس الملولب في أداة المحاذاة حتى يلامس طرف المستشعر سطح العمود لتحديد الصفر الفيزيائي.

• تراجع عن هيكل الغلاف لتعيين المسافة الفيزيائية المحددة المقابلة لمتطلبات جهد فجوة النظام، ثم أحكم ربط مجموعة الصامولة القفل الثانوية.

• قم بتوجيه مسار الكابل المحوري المتكامل بطول 1.0 متر داخل شبكات مجاري حماية صلبة، وتجنب الانحناءات الهيكلية الضيقة تحت علامة نصف قطر 25 مم.

قائمة المشتريات

• مجس تقارب Bently Nevada 330901 3300 NSv

• صامولة قفل منخفضة الارتفاع ومجموعة غسالة خيط

إطار عمل التعبئة اللوجستية

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع من خلال هياكل الشحن العالمية المتميزة بما في ذلك DHL و FEDEX و UPS. يتم إغلاق جميع أجزاء أجهزة القياس داخل أكمام تغليف صناعية مضادة للكهرباء الساكنة ومقاومة للرطوبة محاطة بكونتورات رغوة هيكلية مخصصة عازلة للصدمات للقضاء على أي خطر تدهور ميكانيكي أثناء النقل.
