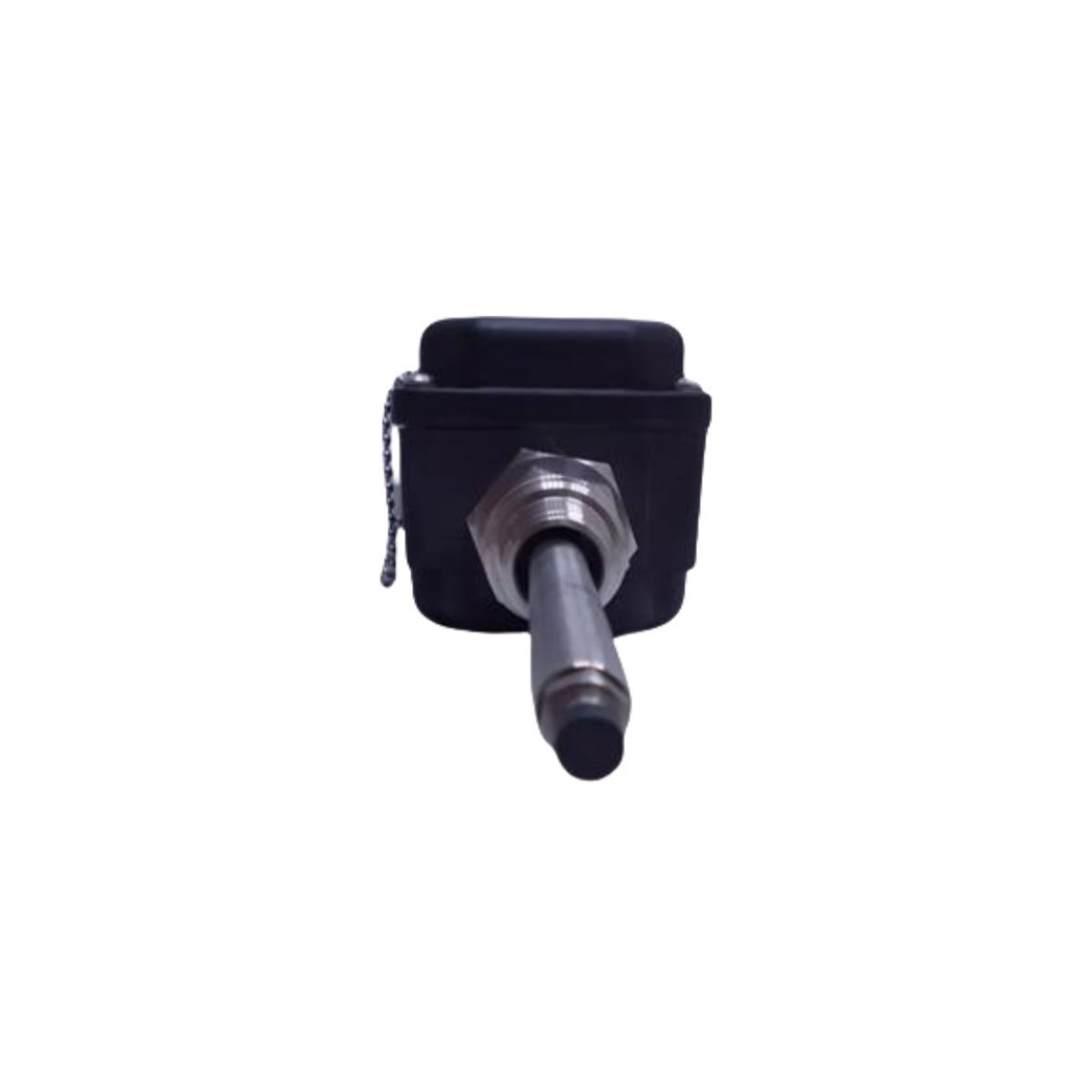

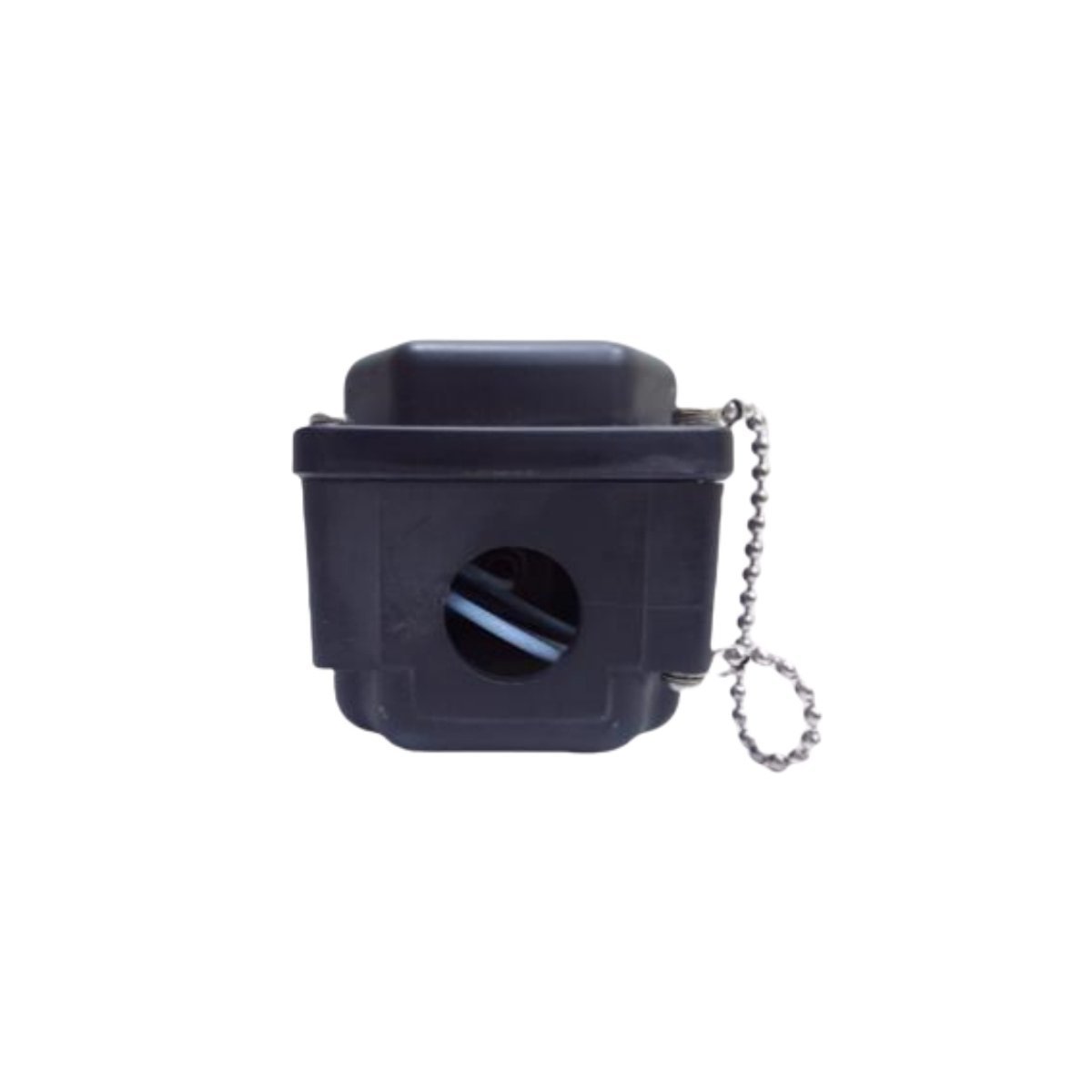

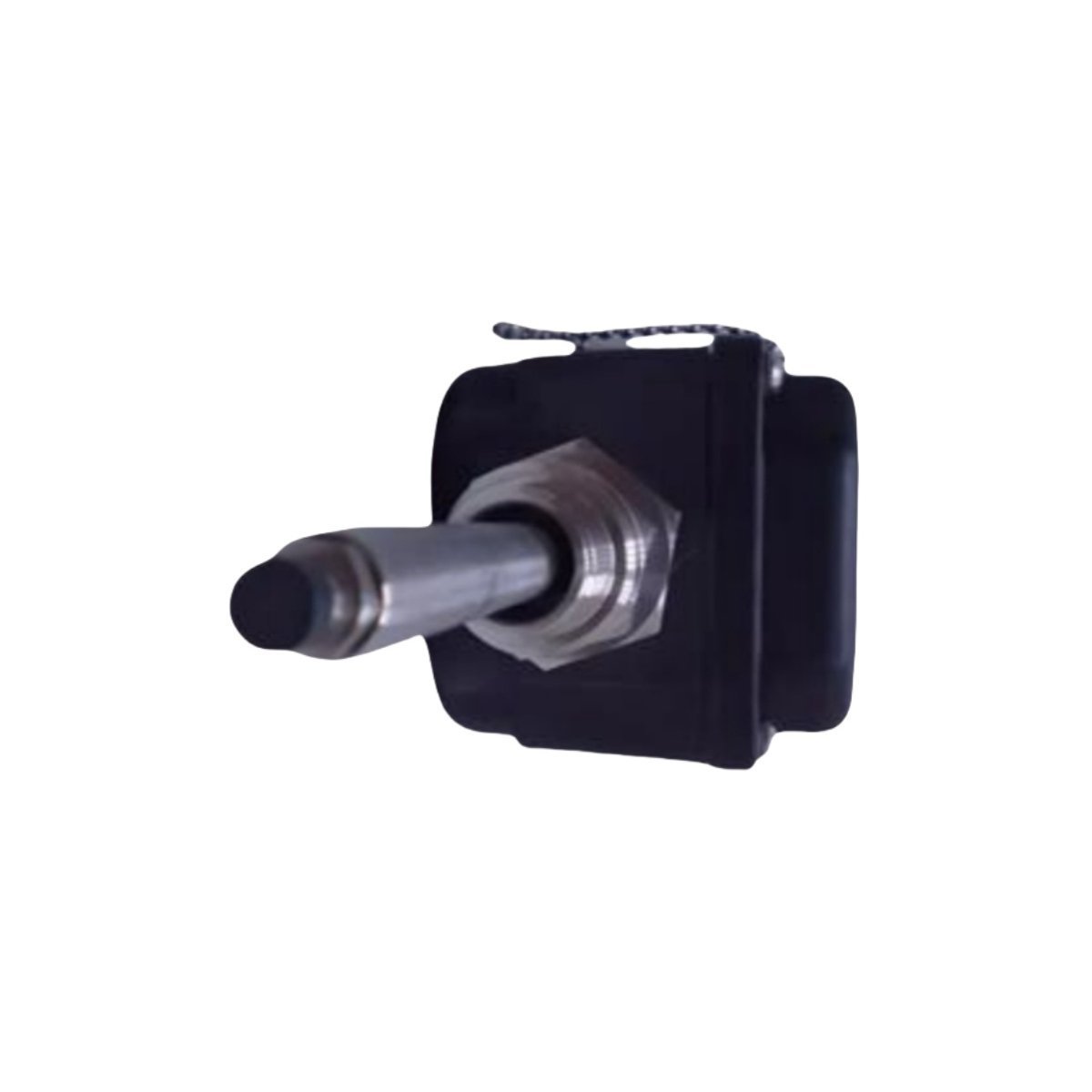

يعمل Bently Nevada 330881-28-11-265-00-02، والمدرج أيضًا في الكتالوج باسم محول التقارب 330881، كمكون أجهزة مخصص لمراقبة الاهتزازات الشعاعية المستمرة للعمود والموضع المحوري ضمن أنظمة محولات PROXPAC XL. تم تكوينه للاستشعار عالي الموثوقية في الآلات التوربينية، ويوفر هذا المسبار المتكامل تنفيذًا ماديًا وكهربائيًا مباشرًا لاستشعار إشارة التيار الدوامي. يحول المسافة بين طرف المسبار والهدف الموصل إلى إشارة جهد تتناسب مع الفجوة، مما يسهل تحليل ديناميكيات الدوار وحماية الآلة دون توهين الإشارة في البيئات الصناعية الصعبة.

توضيح اللاحقة ومصفوفة النموذج

يتم تعريف مجموعة 330881-28-11-265-00-02 من خلال معلمات التكوين الفنية التالية:

• 28: تركيب المسبار ونمط التكوين

• 11: طول الهيكل (110 ملم)

• 265: الطول الكلي (26.5 مترًا)

• 00: مواصفات واجهة الموصل

• 02: شهادة الوكالة وتجميع المعايرة

المواصفات الفنية

المراقبة الميكانيكية وخصائص TSI

يستخدم نظام محول PROXPAC XL قياس مسبار التيار الدوامي الدقيق لضمان إخراج خطي بالنسبة للمسافة المحورية. أثناء تشغيل النظام، يعد التحقق من جهد الفجوة إلزاميًا؛ يجب على القائمين بالتركيب استهداف -10 فولت تيار مستمر عندما يكون المسبار في منتصف نطاقه الخطي. يعتمد تحليل ديناميكيات الدوار على هذا الإعداد الدقيق للفجوة لالتقاط متجهات الاهتزاز الشعاعية وحركة خط محور العمود بدقة. يتم الحفاظ على سلامة الإشارة من خلال مطابقة المعاوقة المعايرة داخل دائرة Proximitor المتكاملة، مما يقلل بشكل فعال من تداخل الإشارات في المصفوفات متعددة القنوات للمراقبة.

معلومات الطلب

• تجميع محول التقارب 330881 PROXPAC XL

• أغطية واقية لسنون الموصل

• وثائق المنتج ودليل التركيب

• ملاحظة: مطلوب محولات تثبيت وصناديق توصيل لإتمام التركيب في الموقع ويجب طلبها وفقًا لهندسة غلاف الآلة.

إرشادات التركيب الميداني

• إعداد الفجوة: استخدم مقياس سماكة معاير أو ميكرومتر عمق لضبط فجوة المسبار؛ تأكد من أن خرج Proximitor يصل إلى -10 فولت تيار مستمر عند طرف الشاشة.

• قيود عزم الدوران: قم بتثبيت صمولة قفل المسبار باستخدام عزم الدوران المحدد لمنع الارتخاء الناتج عن الاهتزاز؛ تجنب الشد الزائد الذي قد يتسبب في تشوه غلاف الفولاذ المقاوم للصدأ.

• توجيه الأنابيب: قم بتركيب الكابل المحوري المتكامل داخل أنابيب معدنية مؤرضة مخصصة لتوفير الحماية ضد التداخل الكهرومغناطيسي (EMI).

• التأريض: حافظ على الاستمرارية الكهربائية بين غلاف المسبار وهيكل الآلة لضمان جهد مرجعي مستقر وتقليل ضوضاء الحلقة الأرضية.

• سلامة السطح: تأكد من أن منطقة عمود الهدف خالية من الطلاءات غير الموصلة أو الشوائب الميكانيكية أو الحطام لمنع عدم استقرار الإشارة.

الأسئلة الشائعة

• س: هل يمكن استخدام المسبار 330881 مع Proximitors من سلسلة 3300 القديمة؟

• ج: لا، يستخدم PROXPAC XL إلكترونيات Proximitor متكاملة وهو غير متوافق مع وحدات Proximitor الخارجية 3300 أو 3300 XL.

• س: هل يمكن تعديل طول الكابل البالغ 26.5 مترًا في الموقع؟

• ج: لا، طول الكابل هو جزء لا يتجزأ من معاوقة النظام المضبوطة؛ سيؤدي التعديل إلى عدم خطية الإشارة وأخطاء في المعايرة.

• س: ما هو السبب الرئيسي لانحراف خرج المسبار؟

• ج: عادة ما يكون الانحراف ناتجًا عن التمدد الحراري للهيكل، أو صواميل قفل مرتخية، أو تلف الكابل بسبب الانحناء أو التآكل.

• س: هل طرف مسبار PPS مناسب للغمر بالزيت؟

• ج: نعم، طرف كبريتيد البوليفينيل (PPS) خامل كيميائيًا ومصمم لتحمل التعرض المستمر للزيوت الهيدروليكية والتزييت.

• س: كم مرة يجب أن أقوم بفحص معايرة ديناميكية؟

• ج: تحقق من جهد الفجوة عند كل إيقاف تشغيل مجدول؛ يوصى بالمعايرة الديناميكية باستخدام طاولة اهتزاز فقط بعد إصلاح أو استبدال المحول.

• س: ماذا تشير اللاحقة "02" لشهادات الوكالة؟

• ج: تشير اللاحقة "02" إلى الامتثال المحدد للوائح المناطق الخطرة؛ تحقق من الملصق بحثًا عن علامات ATEX/CSA/IECEx ذات الصلة.

• س: هل يمكنني استخدام هذا المسبار على أعمدة غير حديدية؟

• ج: تتم معايرة أنظمة التيار الدوامي للصلب 4140؛ تؤدي الأهداف غير الحديدية إلى تغيير الاقتران المغناطيسي وتتطلب عامل قياس مخصص.

• س: لماذا يتم استخدام تصميم متكامل؟

• ج: يقلل التصميم المتكامل من عدد التوصيلات في حلقة المحول، مما يقلل من انعكاس الإشارة ويمنع دخول الرطوبة عند نقاط التوصيل.
