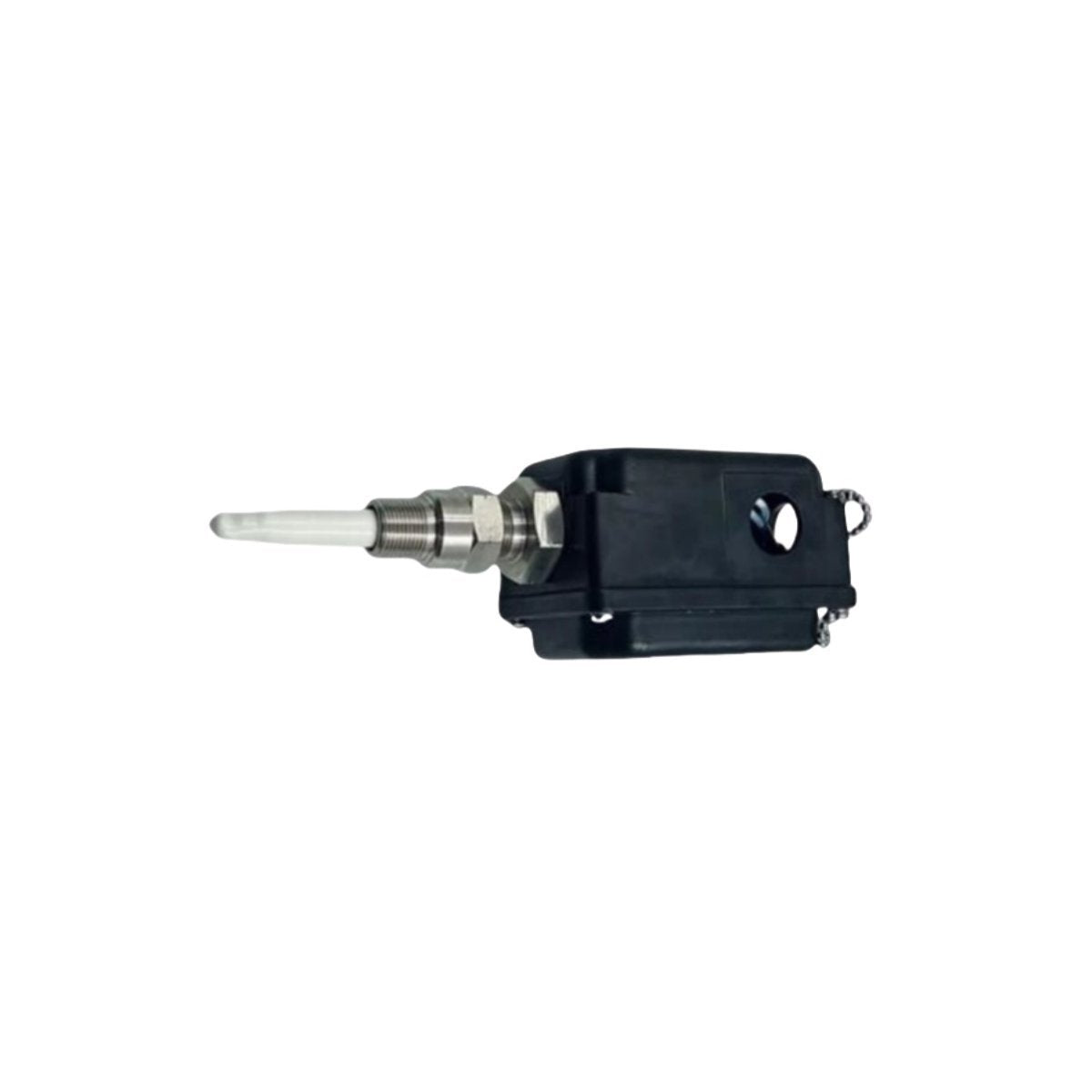

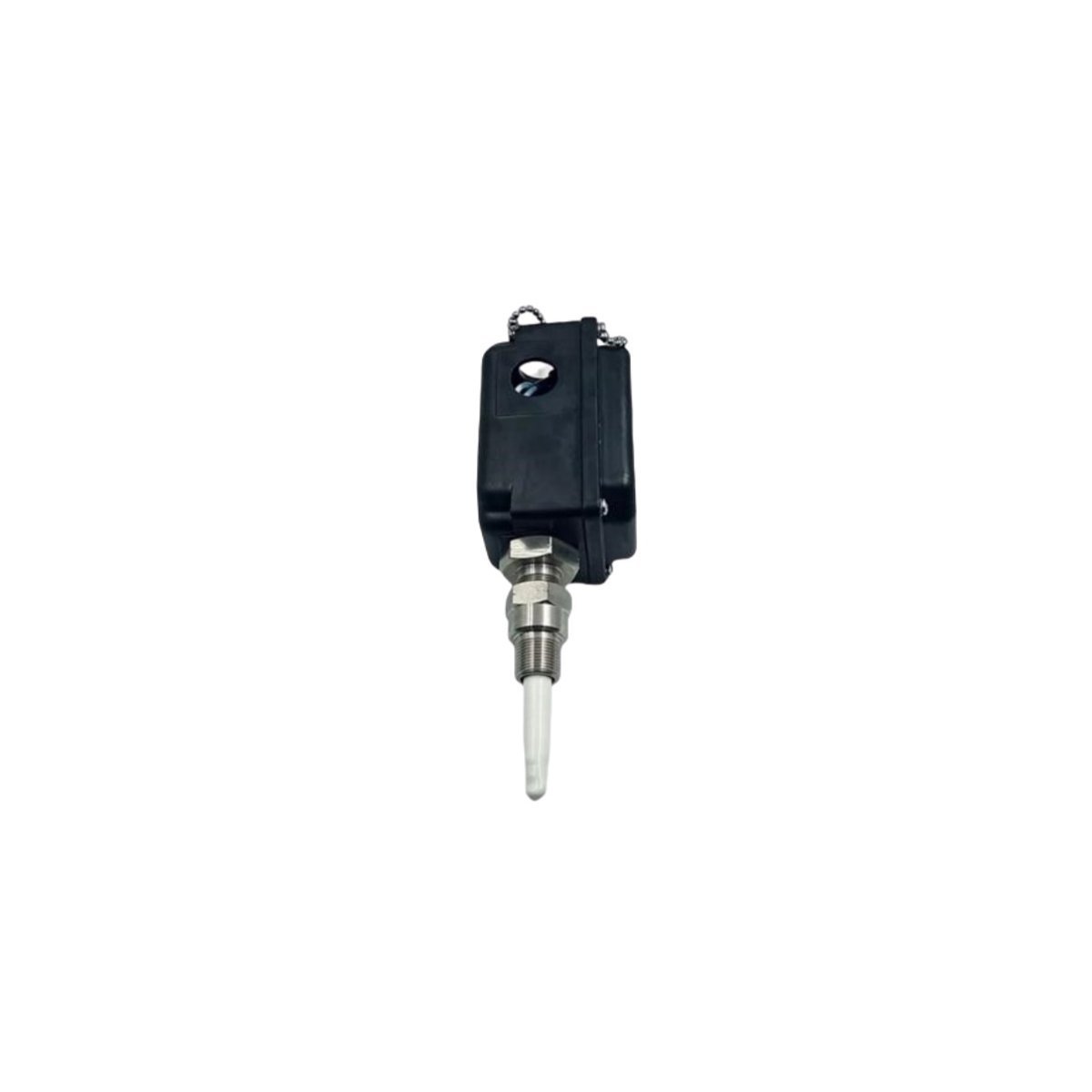

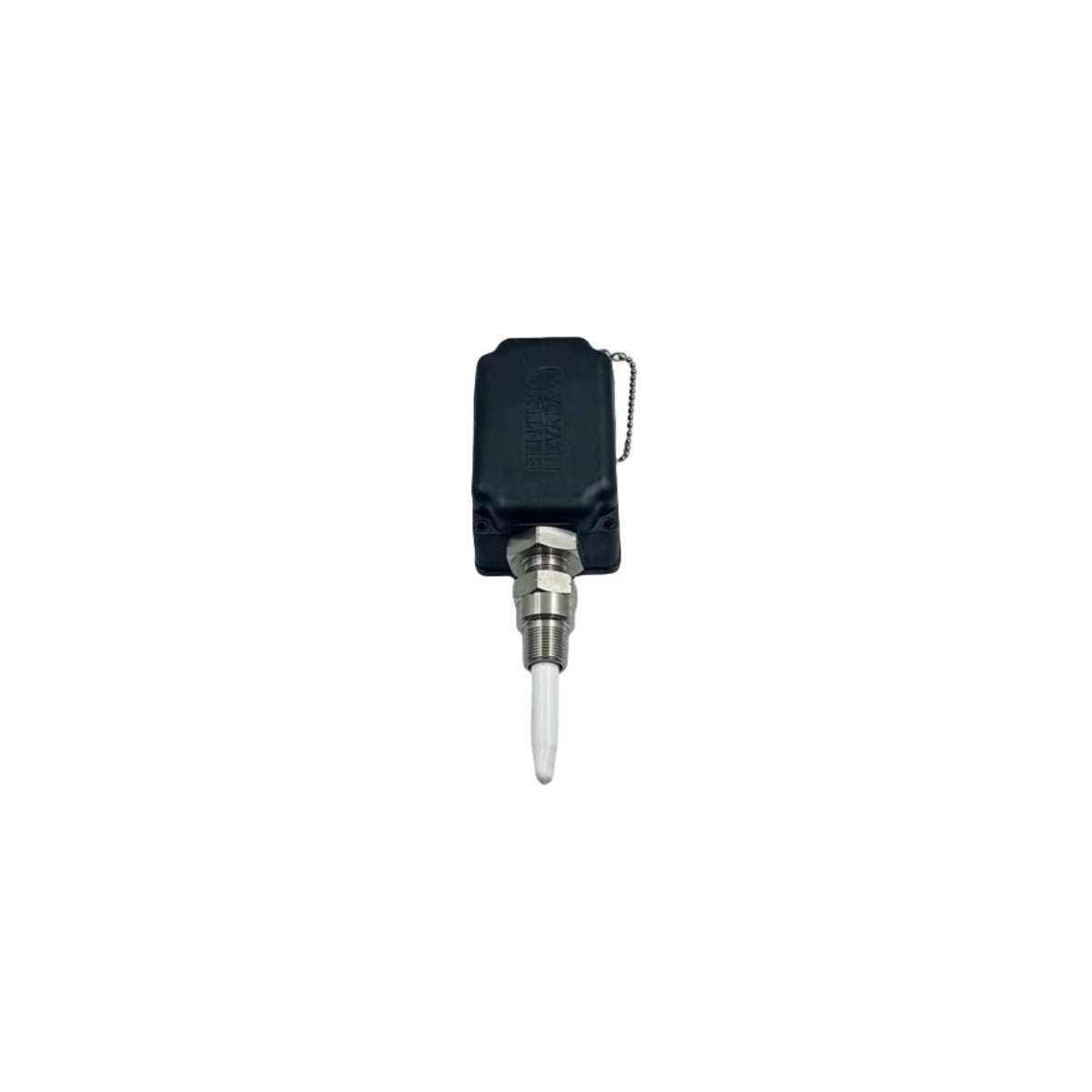

يعمل جهاز Bently Nevada 330881-28-10-060-03-02 كمكون مادي مخصص لإزاحة العمود بدون تلامس ومراقبة الاهتزاز الديناميكي ضمن أنظمة حماية الماكينات. يجمع التجميع المتكامل بين مسبار التقارب بالتيار الدوامي مقاس 8 مم، وكابل التمديد، ومستشعر Proximitor داخل غلاف بيئي واحد، ويحول مسافات الهدف الفيزيائية إلى معلمات جهد خطية يمكن قراءتها بواسطة شاشات حماية الماكينات الخارجية.

تفكيك خيارات النموذج

• 330881: وحدة محول التقارب PROXPAC XL مع إلكترونيات مستشعر 3300 XL 8 مم مدمجة.

• -28: خيار طول مسبار ملولب يحدد 2.8 بوصة.

• -10: خيار الطول الكلي للمسبار يحدد 1.0 متر (3.3 قدم).

• -060: خيار طول بئر الهدوء يحدد 6.0 بوصة.

• -03: خيار نوع السن يحدد مداخل عملية وقناة 1/2-14 NPT.

• -02: خيار موافقة الوكالة يحدد شهادات ATEX و IECEx ومناطق الخطر في أمريكا الشمالية.

مواصفات الأجهزة

معايرة مسبار التيار الدوامي وتحسين ديناميكيات الدوار

يحكم هيكل الغلاف المكتفي ذاتيًا التموضع المكاني الداخلي والتوجه الحدودي الفيزيائي للطرف الحثي بالنسبة للعمود المتحرك. تتطلب ميكانيكا التركيب الصحيحة التحقق من هدف التحقق من جهد الفجوة (أهداف -10 فولت تيار مستمر) عبر وصلات طرف BNC الداخلية قبل الإغلاق التشغيلي. يحافظ الضبط الدقيق على دقة معايرة مسبار التيار الدوامي الاسمية البالغة 200 ملي فولت/ميل في ظل التقلبات الشديدة في درجات الحرارة، مما يقلل من الانجراف الحراري للقياس أثناء دورات ديناميكيات الدوار المعقدة ويضمن قمع التداخل بين أزواج المستشعرات الشعاعية المتقاربة.

بيان التعبئة والتغليف

• وحدة محول PROXPAC XL من Bently Nevada 330881-28-10-060-03-02 (واحدة)

• وحدة مستشعر 3300 XL الداخلية المثبتة مسبقًا (واحدة)

• جهازان وصلات بلوك طرفية عالية المتانة (اثنان)

• مخططات التحقق من شهادة المعايرة تحتوي على توقيعات الخطية من المصنع

إرشادات التركيب في الموقع

• لف قاعدة غلاف NPT 1/2-14 الأساسية في سن غلاف الماكينة، باستخدام ما لا يقل عن 5 دورات كاملة من سن NPT لضمان الإغلاق الهيكلي.

• وجه خطوط إمداد الطاقة والتغذية الراجعة التناظرية عبر أنابيب أنابيب صلبة مقاومة للانفجار معتمدة أو ملحقات كابلات مدرعة متصلة بمدخل القناة.

• اضبط عمق برميل المسبار المتكامل باستخدام براغي خارجية مع تتبع قيم استجابة الجهد في الوقت الفعلي باستخدام مقياس الفولت الرقمي.

• أنهِ إجراءات الضبط فور الوصول إلى نقطة مركز التحقق من جهد الفجوة المعينة -10 فولت تيار مستمر.

• شد صواميل قفل الغلاف إلى 13.5 نيوتن متر لتجميد حركة المستشعر وإغلاق غطاء الغلاف الأساسي لعزل الإلكترونيات الداخلية عن الرطوبة الجوية.

معلمات اللوجستيات ومواصفات الشحن

وقت التسليم: 3-5 أيام عند الانتهاء من الدفع، يتم التوجيه عبر قنوات البريد السريع الدولية المعجلة باستخدام DHL أو FEDEX أو UPS. يتم لف أدوات المحول الأساسي داخل حواجز تغليف صناعية متعددة الطبقات مقاومة للرطوبة ومضادة للكهرباء الساكنة. تتميز حاويات التعبئة الرئيسية بصفائح كرتونية مزدوجة الجدران معززة مدمجة مع كتل رغوة البولي يوريثان المصبوبة عالية الكثافة المخصصة لعزل مقاييس المعايرة المصنعية ضد الصدمات الحركية الشديدة أثناء مسارات النقل.

الأسئلة الشائعة الهندسية الفنية

س: هل يدعم تجميع PROXPAC XL هذا التعديل الميداني لأطوال المسبار الداخلي أو الكابل؟

ج: لا. تعتمد مصفوفة التكامل الداخلية على حلقة معاوقة مضبوطة في المصنع تتطابق مع خيار المسبار بطول إجمالي يبلغ 1.0 متر. يؤدي تعديل حلقات الكابل أو تغيير الأطوال إلى تعطيل المعايرة المصنعية وإتلاف معايرة مسبار التيار الدوامي ويمنع التحقق الصحيح من جهد الفجوة.

س: كيف يتم إدارة طبقة الحماية داخل تصميم المستشعر ذي الغلاف الواحد هذا؟

ج: يجب أن يظل درع إلكترونيات المحول معزولًا عن هيكل الغلاف المحلي وإطار الآلات. يجب أن يمر خط درع كابل الحقل بشكل نظيف عبر الغلاف دون اتصال أرضي محلي، وينتهي حصريًا عند نقطة أرضية أجهزة رف المراقبة الرئيسي.

س: ما هو سلوك الخرج الكهربائي الداخلي الذي يحدث إذا تعرض طرف المستشعر لتلف مادي من عنصر ميكانيكي مفكوك؟

ج: يؤدي التشوه أو التدمير المادي لملف الطرف الحثي إلى دفع دائرة مشغل Proximitor الداخلية إلى تشبع الجهد، مما يدفع الطرف الخارجي إلى حوالي -21 فولت تيار مستمر. يبلغ جهاز مراقبة TSI المتصل عن هذا المستوى الشديد كحالة خطأ "غير موافق".
